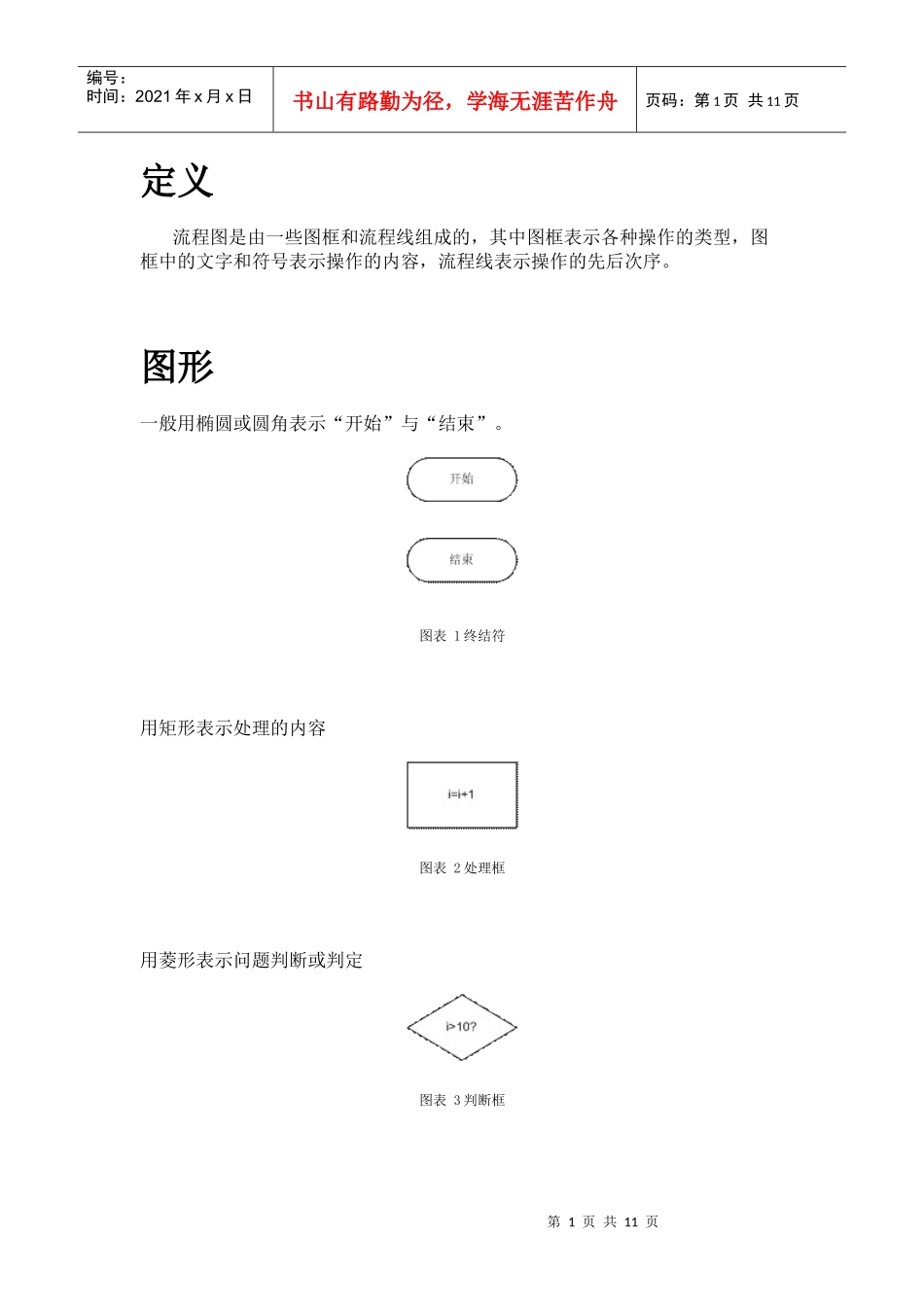

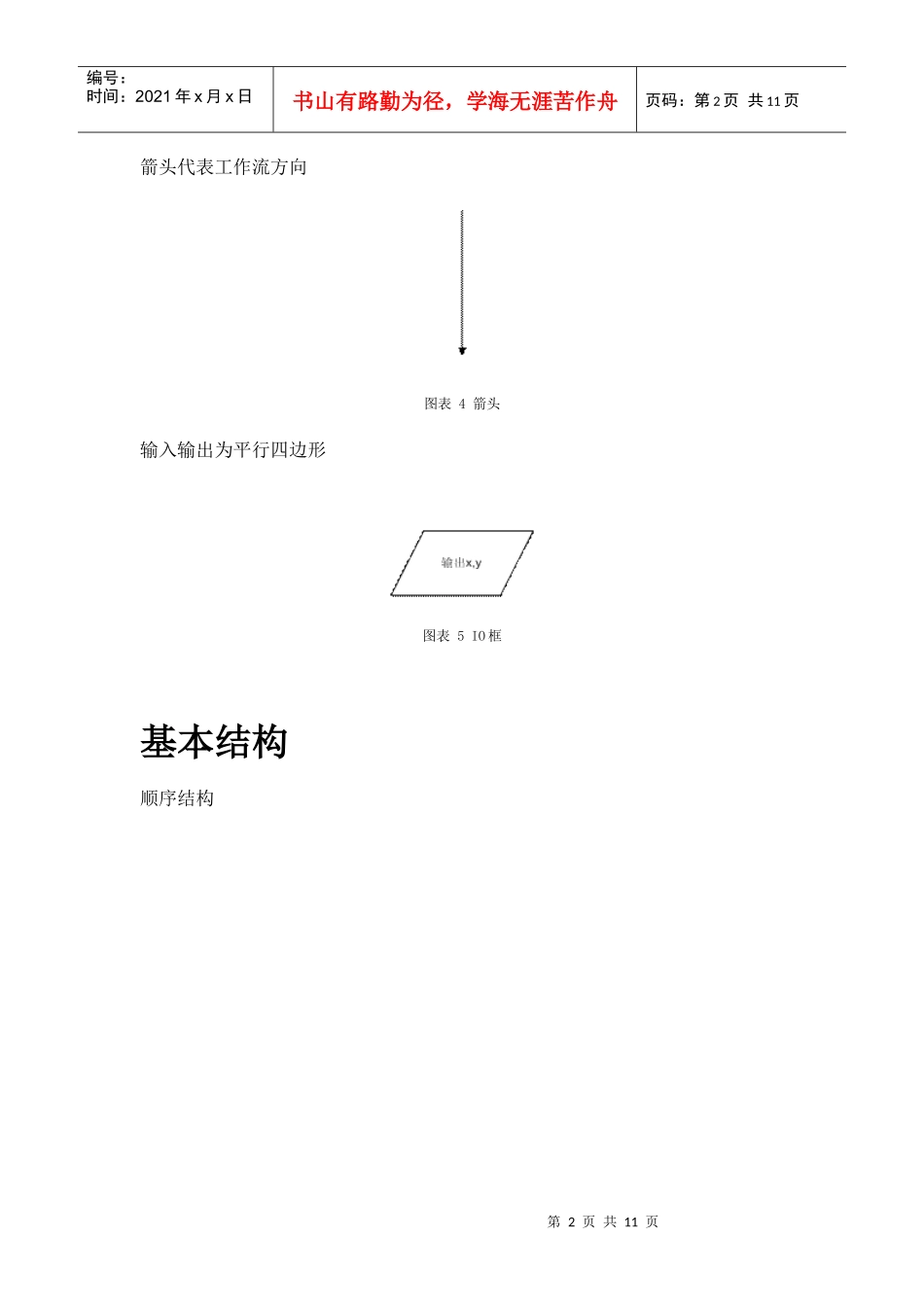

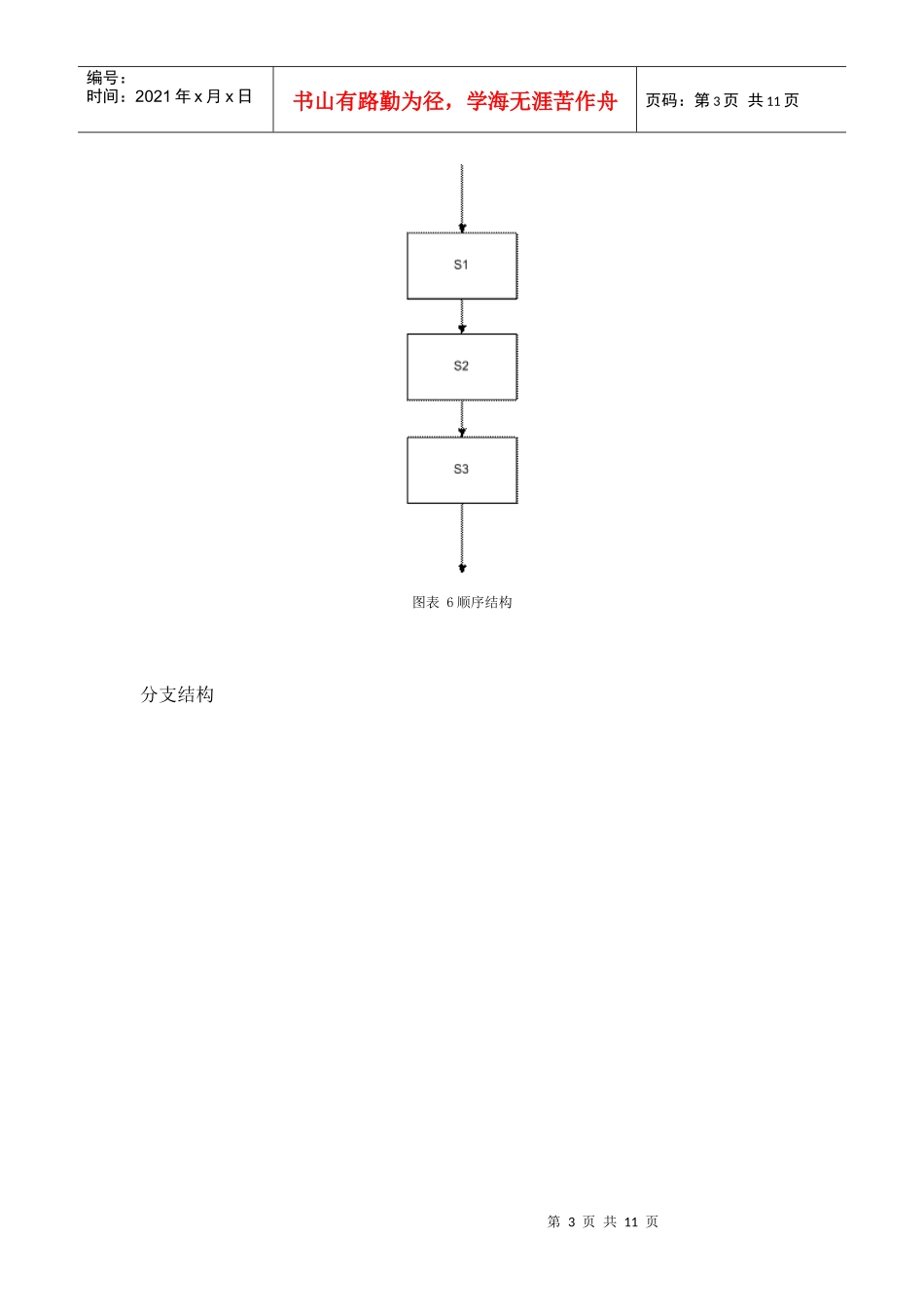

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页定义流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。图形一般用椭圆或圆角表示“开始”与“结束”。图表1终结符用矩形表示处理的内容图表2处理框用菱形表示问题判断或判定图表3判断框第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页箭头代表工作流方向图表4箭头输入输出为平行四边形图表5IO框基本结构顺序结构第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图表6顺序结构分支结构第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图表7标准分支结构图表8常用分支结构1第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页图表9常用分支结构2注意y=x*10为关键处理图表10多选择分支注意不是并行执行第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页循环结构图表11while循环第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页图表12do-while循环例子流程图用例一第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页图表13计算N的阶乘流程图用例二第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页图表14函数流程流程图用例三（此图与实验九有出入，请勿作为实验报告流程图）第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页流程图用例四（此图与实验九有出入，请勿作为实验报告流程图）第11页共11页第10页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共11页
