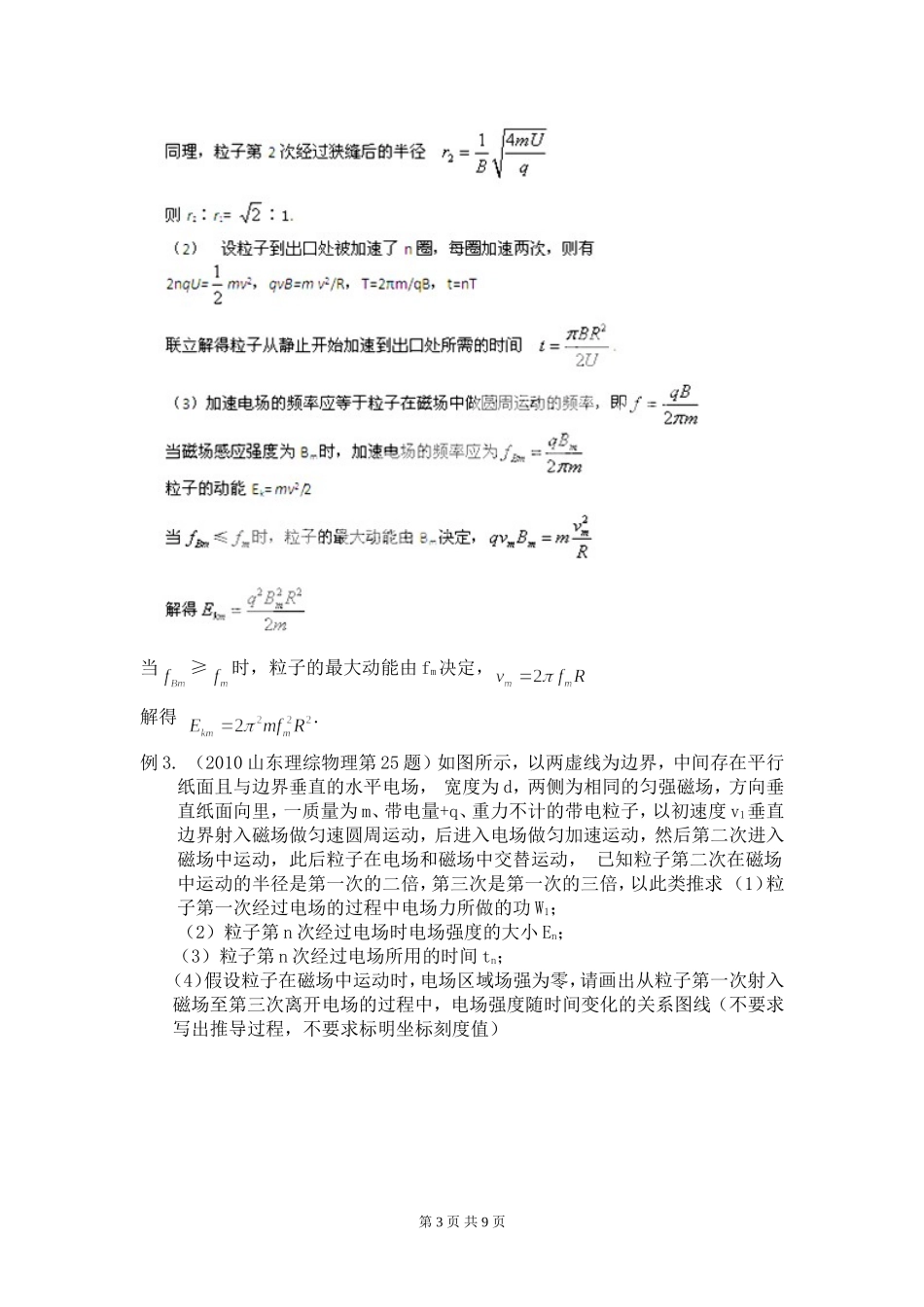

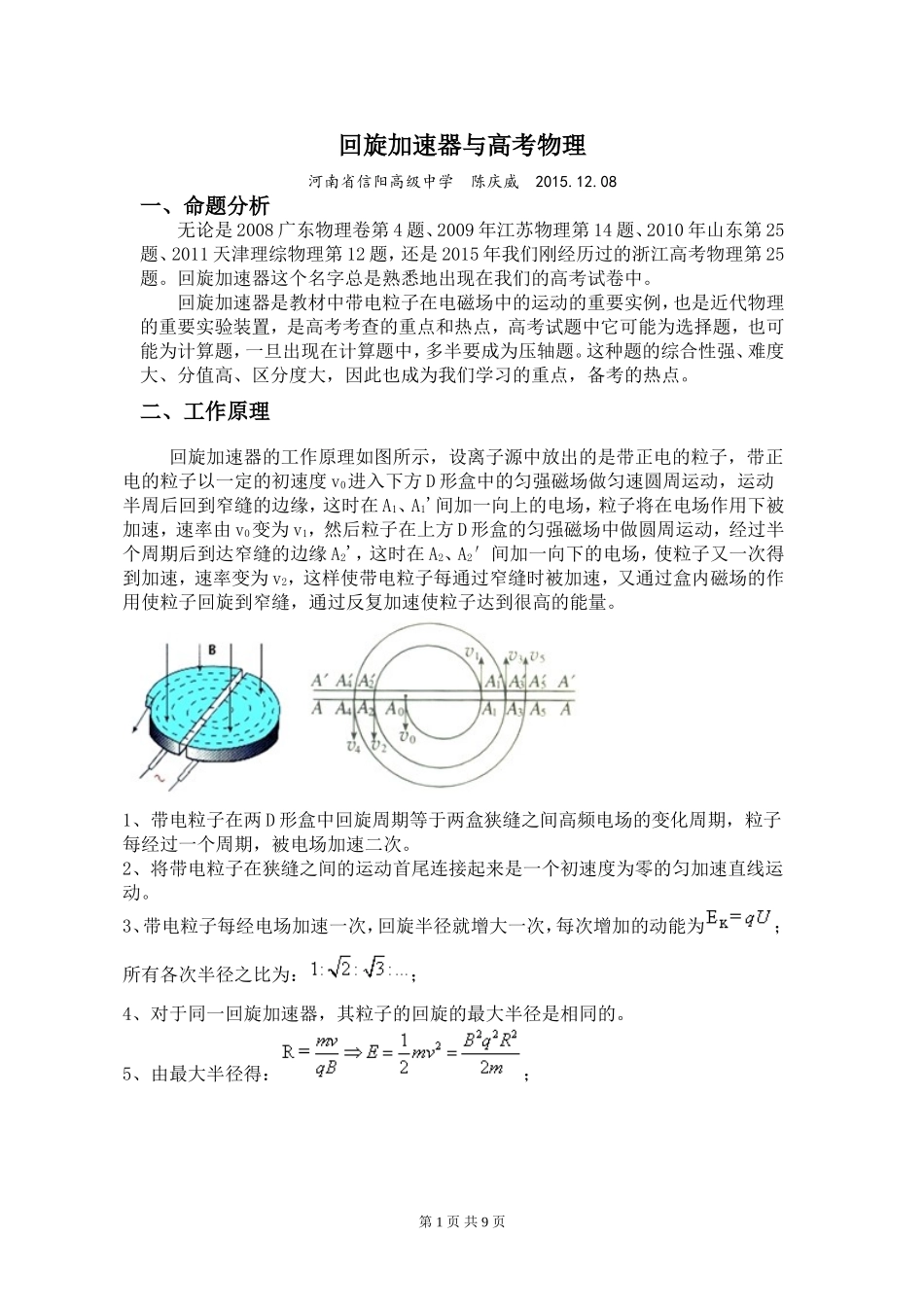

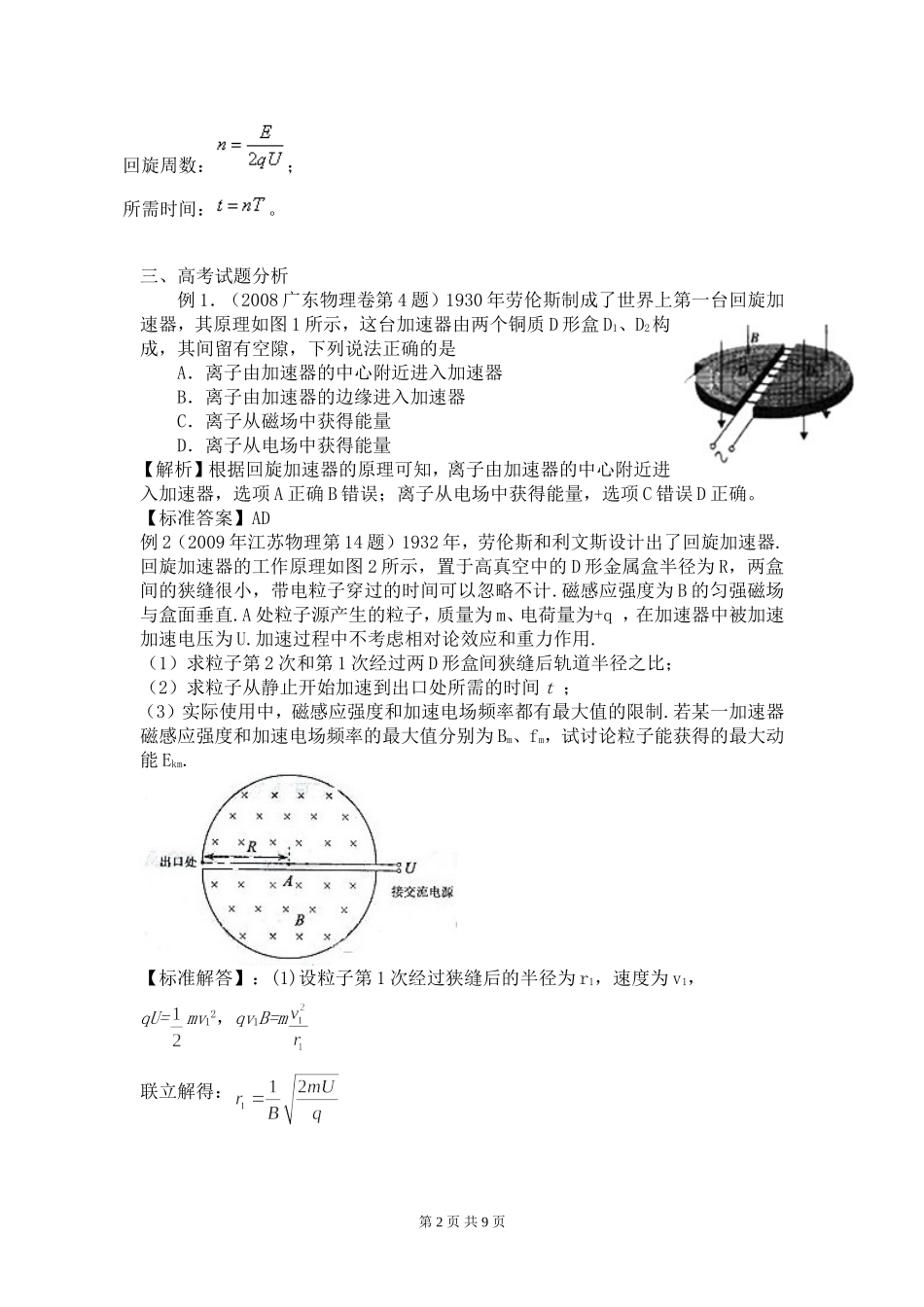

回旋加速器与高考物理河南省信阳高级中学陈庆威2015.12.08一、命题分析无论是2008广东物理卷第4题、2009年江苏物理第14题、2010年山东第25题、2011天津理综物理第12题，还是2015年我们刚经历过的浙江高考物理第25题。回旋加速器这个名字总是熟悉地出现在我们的高考试卷中。回旋加速器是教材中带电粒子在电磁场中的运动的重要实例，也是近代物理的重要实验装置，是高考考查的重点和热点，高考试题中它可能为选择题，也可能为计算题，一旦出现在计算题中，多半要成为压轴题。这种题的综合性强、难度大、分值高、区分度大，因此也成为我们学习的重点，备考的热点。二、工作原理回旋加速器的工作原理如图所示，设离子源中放出的是带正电的粒子，带正电的粒子以一定的初速度v0进入下方D形盒中的匀强磁场做匀速圆周运动，运动半周后回到窄缝的边缘，这时在A1、A1'间加一向上的电场，粒子将在电场作用下被加速，速率由v0变为v1，然后粒子在上方D形盒的匀强磁场中做圆周运动，经过半个周期后到达窄缝的边缘A2'，这时在A2、A2′间加一向下的电场，使粒子又一次得到加速，速率变为v2，这样使带电粒子每通过窄缝时被加速，又通过盒内磁场的作用使粒子回旋到窄缝，通过反复加速使粒子达到很高的能量。1、带电粒子在两D形盒中回旋周期等于两盒狭缝之间高频电场的变化周期，粒子每经过一个周期，被电场加速二次。2、将带电粒子在狭缝之间的运动首尾连接起来是一个初速度为零的匀加速直线运动。3、带电粒子每经电场加速一次，回旋半径就增大一次，每次增加的动能为；所有各次半径之比为：；4、对于同一回旋加速器，其粒子的回旋的最大半径是相同的。5、由最大半径得：；第1页共9页回旋周数：；所需时间：。三、高考试题分析例1．（2008广东物理卷第4题）1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图1所示，这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是A．离子由加速器的中心附近进入加速器B．离子由加速器的边缘进入加速器C．离子从磁场中获得能量D．离子从电场中获得能量【解析】根据回旋加速器的原理可知，离子由加速器的中心附近进入加速器，选项A正确B错误；离子从电场中获得能量，选项C错误D正确。【标准答案】AD例2（2009年江苏物理第14题）1932年，劳伦斯和利文斯设计出了回旋加速器.回旋加速器的工作原理如图2所示，置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计.磁感应强度为B的匀强磁场与盒面垂直.A处粒子源产生的粒子，质量为m、电荷量为+q，在加速器中被加速加速电压为U.加速过程中不考虑相对论效应和重力作用.（1）求粒子第2次和第1次经过两D形盒间狭缝后轨道半径之比；（2）求粒子从静止开始加速到出口处所需的时间t；（3）实际使用中，磁感应强度和加速电场频率都有最大值的限制.若某一加速器磁感应强度和加速电场频率的最大值分别为Bm、fm，试讨论粒子能获得的最大动能Ekm.【标准解答】：(1)设粒子第1次经过狭缝后的半径为r1，速度为v1，qU=mv12，qv1B=m联立解得：第2页共9页当≥时，粒子的最大动能由fm决定，解得.例3.（2010山东理综物理第25题）如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里，一质量为m、带电量+q、重力不计的带电粒子，以初速度v1垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动，已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推求（1）粒子第一次经过电场的过程中电场力所做的功W1；（2）粒子第n次经过电场时电场强度的大小En；（3）粒子第n次经过电场所用的时间tn；（4）假设粒子在磁场中运动时，电场区域场强为零，请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标刻度值）第3页共9页解：（1）设磁场的磁感应强度大小为B，粒子第n次进入磁场时的半径为Rn，速度为vn，由牛顿第二定律得①由①得②因为R2=2R1，所以v2=2v1③...
