(完整版)倒置式防水保温屋面施工工法VIP免费

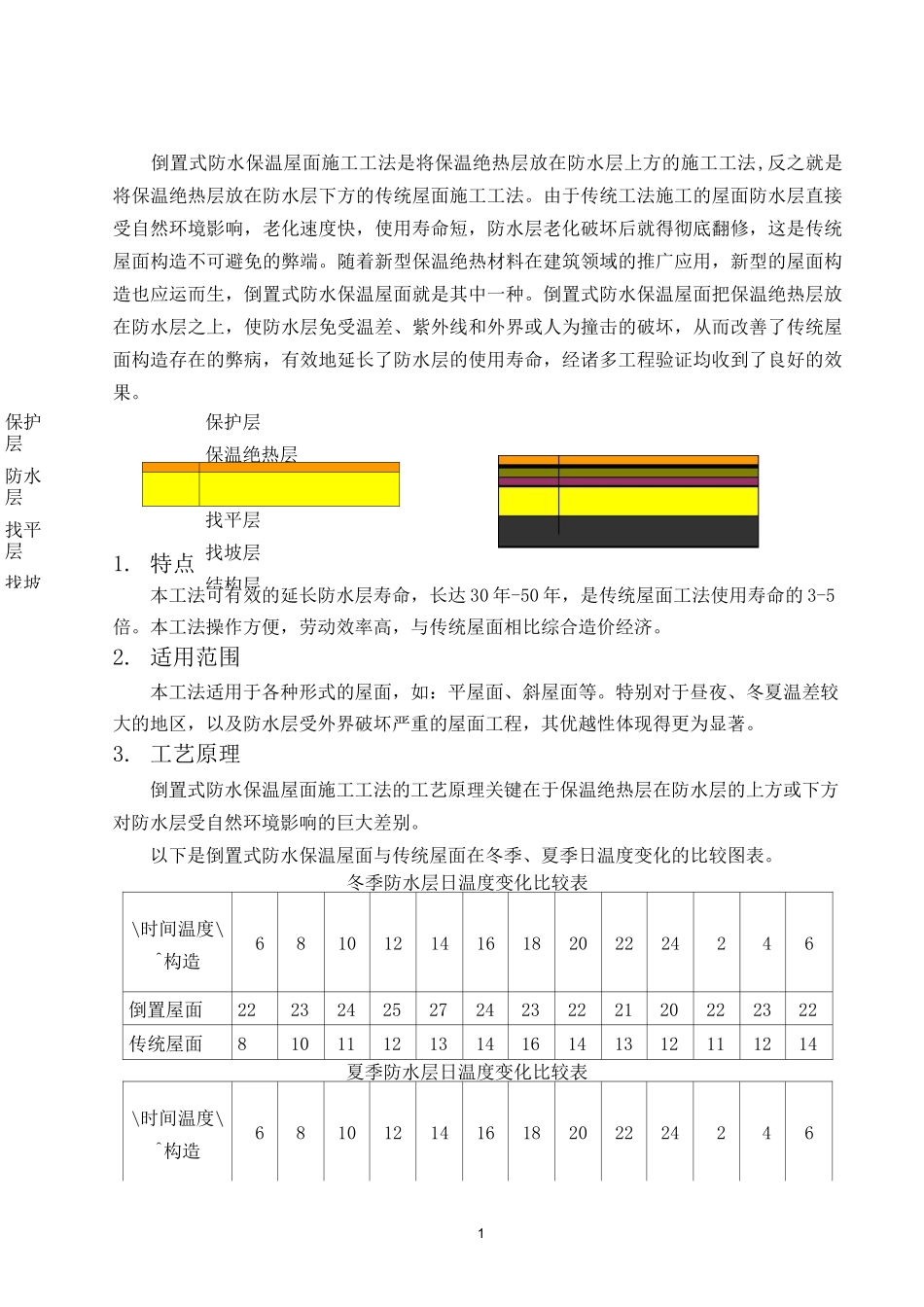

倒置式防水保温屋面施工工法编制人：姜长顺中国第二十二冶金建设公司第一建筑工程公司二OO三年四月三十日1保护层保温绝热层防水层找平层找坡层结构层保护层防水层找平层找坡倒置式防水保温屋面施工工法是将保温绝热层放在防水层上方的施工工法,反之就是将保温绝热层放在防水层下方的传统屋面施工工法。由于传统工法施工的屋面防水层直接受自然环境影响，老化速度快，使用寿命短，防水层老化破坏后就得彻底翻修，这是传统屋面构造不可避免的弊端。随着新型保温绝热材料在建筑领域的推广应用，新型的屋面构造也应运而生，倒置式防水保温屋面就是其中一种。倒置式防水保温屋面把保温绝热层放在防水层之上，使防水层免受温差、紫外线和外界或人为撞击的破坏，从而改善了传统屋面构造存在的弊病，有效地延长了防水层的使用寿命，经诸多工程验证均收到了良好的效果。1.特点本工法可有效的延长防水层寿命，长达30年-50年，是传统屋面工法使用寿命的3-5倍。本工法操作方便，劳动效率高，与传统屋面相比综合造价经济。2.适用范围本工法适用于各种形式的屋面，如：平屋面、斜屋面等。特别对于昼夜、冬夏温差较大的地区，以及防水层受外界破坏严重的屋面工程，其优越性体现得更为显著。3.工艺原理倒置式防水保温屋面施工工法的工艺原理关键在于保温绝热层在防水层的上方或下方对防水层受自然环境影响的巨大差别。以下是倒置式防水保温屋面与传统屋面在冬季、夏季日温度变化的比较图表。冬季防水层日温度变化比较表\时间温度\^构造681012141618202224246倒置屋面22232425272423222120222322传统屋面8101112131416141312111214夏季防水层日温度变化比较表\时间温度\^构造6810121416182022242462倒置屋面25262728292625242323252624传统屋面25272830465871625445383228从上面温度图表中可以看出，倒置防水保温工法施工的屋面从原则上解决了防水层受温度影响的问题，可以延长防水层的使用寿命。但需要指出的是，倒置屋面的保温隔热层自身必须具备遇水不丧失保温绝热效果的能力，也就是说必须使用憎水性保温材料，同时为方便维修，宜使用块材。4.工艺流程及操作要点倒置工法施工细节4.1平屋面施工法4.1.1将基层清理干净，同时将突起点做适当整平。4.1.2基层必须干燥，要求含水率低于8%。基层含水率的测试方法为：在正午阳光充足时，取lmXlm卷材铺于基层上，3—4小时后掀起无水印即满足要求。4.1.3拐角处用水泥砂浆抹八字角。4.1.4涂刷基层处理剂：基层处理剂一般为溶剂型橡胶改性沥青粘剂。将基层处理剂均匀涂刷在基层，要求厚薄均匀，形成一层整体。4.1.5铺贴附加层卷材：基层处理剂干燥后，按设计要求在构造节点部位铺贴附加层卷材，根据工程实际，必要放线时，放线施工。4.1.6热熔铺贴大面防水卷材时，应注意火焰的大小和移动速度，以卷材表面刚刚融化为好（此时沥青的温度应为200°C—230°C之间），火焰喷灯与卷材的距离0.3m左右。若火焰小或距离远，卷材表层融化不够，与基层粘结不牢。3上人屋面保护层：水泥砂浆加钢丝网隔离层：无纺布保护层：XPS保温板防水层：防水卷材找平层：水泥砂浆找平层结构层：RC结构不上人屋面保护层：卵石隔离层：无纺布保温层：XPS保温板防水层：防水卷材找平层：水泥砂浆找平层结构层：RC结构4.1.7第一层热熔卷材铺贴完后进行热熔封边，用抹子或开刀将接缝处融化的沥青抹平压实，要求无翘边、开缝等现象。4.1.8第一层防水层铺贴完毕和热熔封边后，若设计要求铺贴第二层防水卷层的，技术要求与第一层卷材施工一样。4.1.9防水层施工完后对防水层做蓄水试验，确认无渗漏开始铺设保温板。遇到突出屋面的构件将保温板作适当切割后铺设。一般而言保温板与防水层之间是不需要做任何贴合处理，如果为了避免保温板在后续施工过程中发生走位影响整体施工，可以使用粘接剂将保温板与防水层做个假性贴合，粘贴只需配合保温板大小在防水层上点粘或圈涂，不需全面涂粘。4.1.10铺设无纺布（纤维布）做为隔离层，隔离层主要是做为保温层与保护层之间的隔离保护作用。因为保温板抗老化性极佳，在实际案例中常被省略使用。4.1.11保护层施工一般分上人屋面与不上人屋面，上人屋面一...
