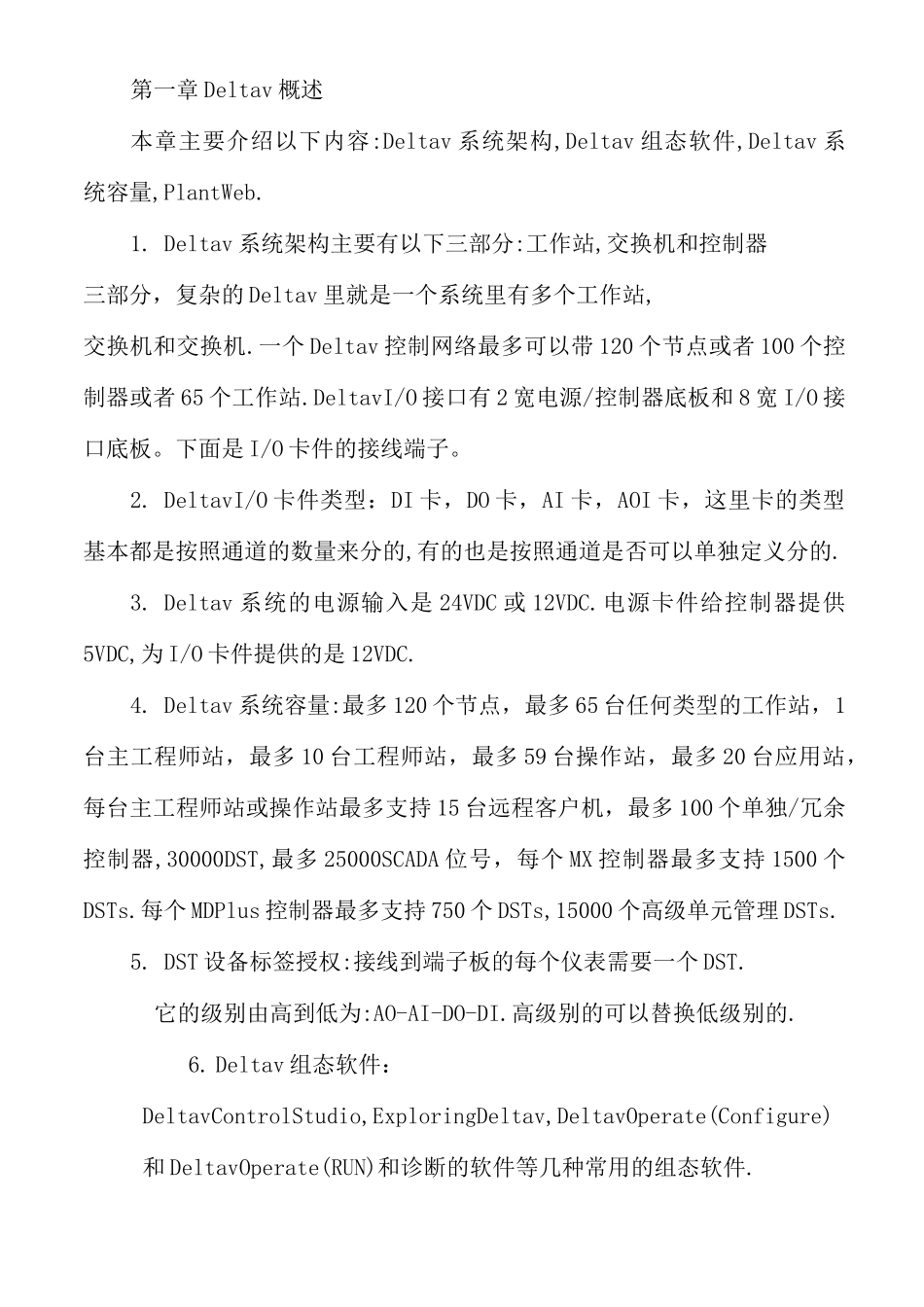

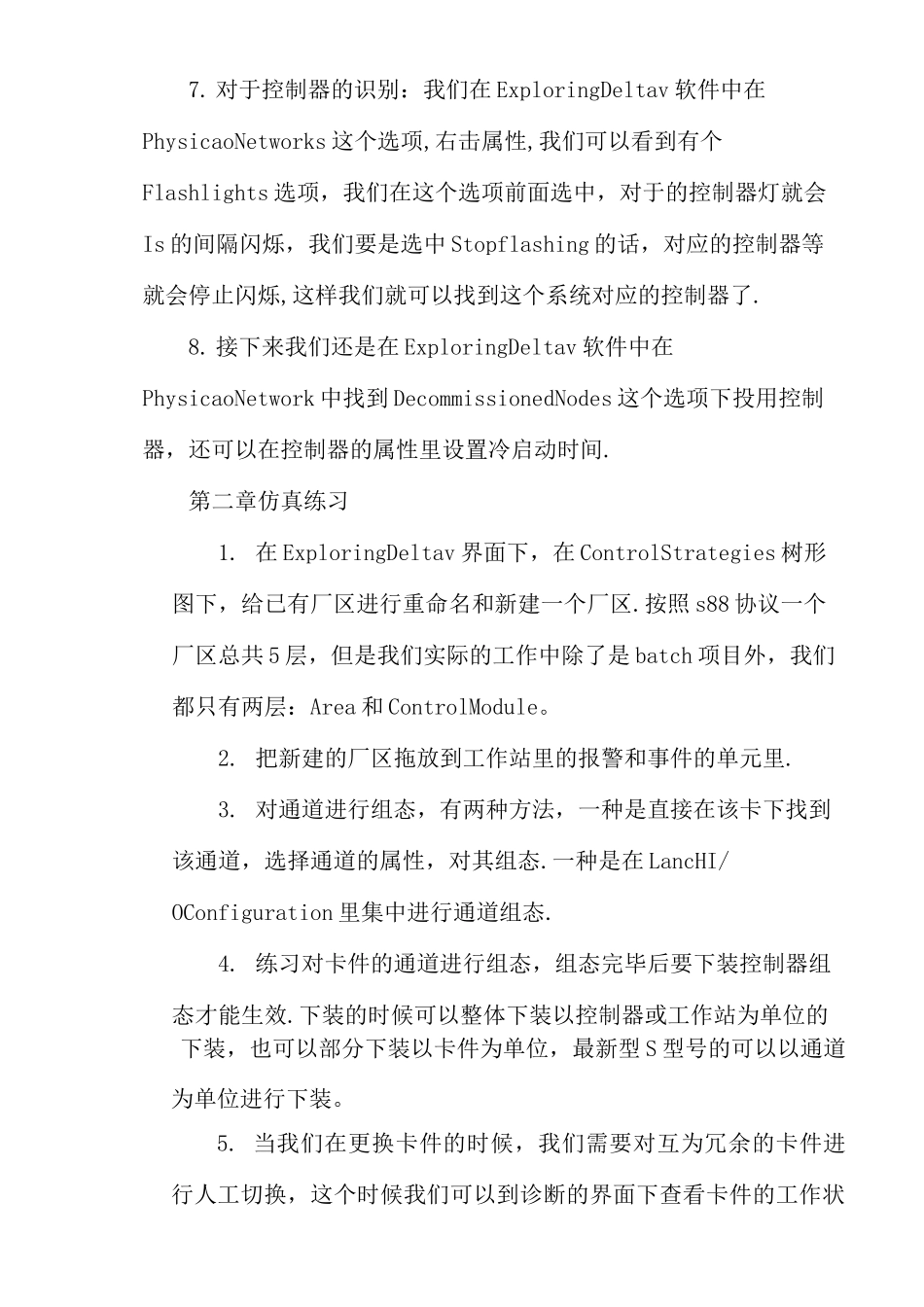

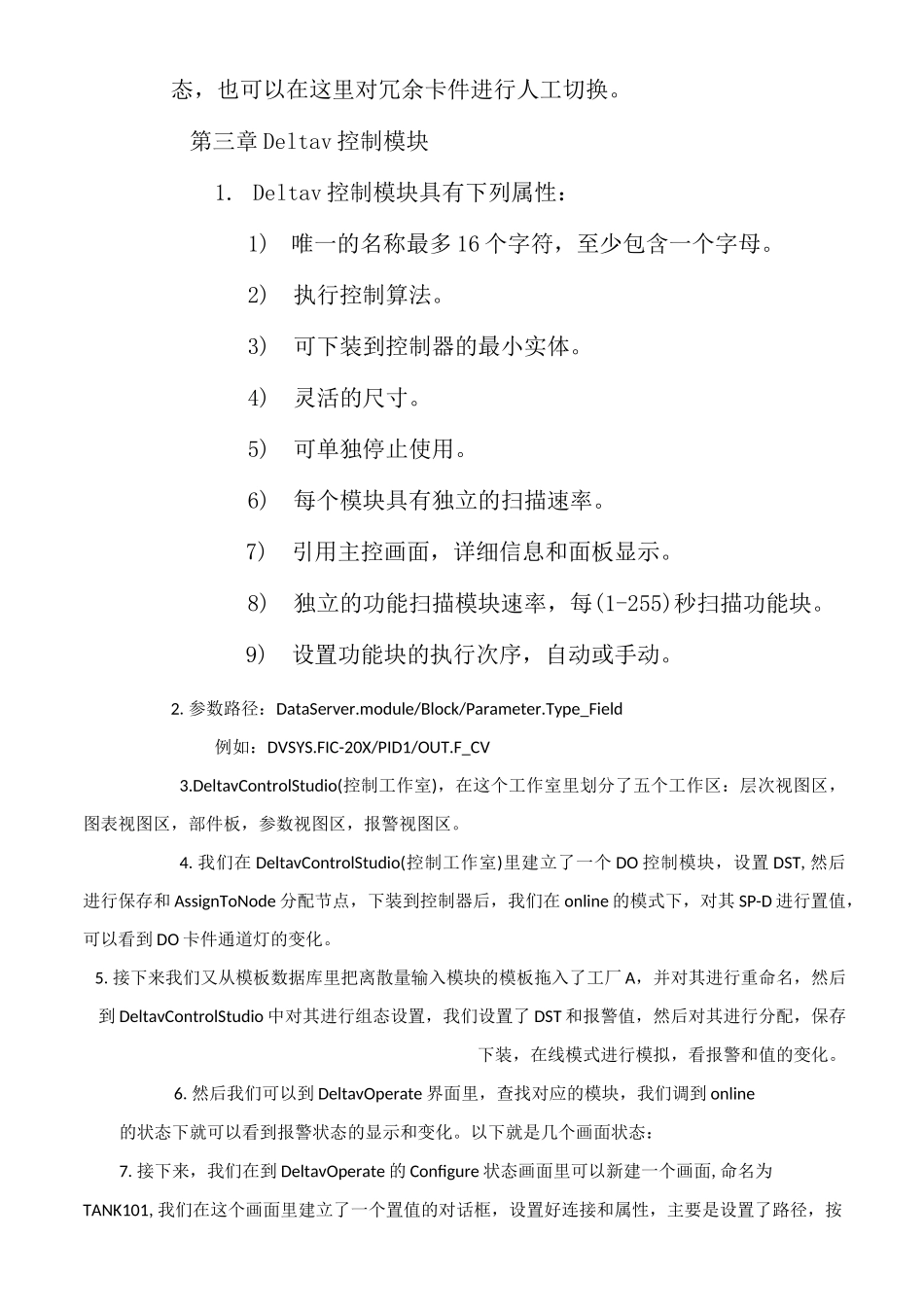

第一章Deltav概述本章主要介绍以下内容:Deltav系统架构,Deltav组态软件,Deltav系统容量,PlantWeb.1.Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分，复杂的Deltav里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站.DeltavI/O接口有2宽电源/控制器底板和8宽I/O接口底板。下面是I/O卡件的接线端子。2.DeltavI/O卡件类型：DI卡，DO卡，AI卡，AOI卡，这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3.Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4.Deltav系统容量:最多120个节点，最多65台任何类型的工作站，1台主工程师站，最多10台工程师站，最多59台操作站，最多20台应用站，每台主工程师站或操作站最多支持15台远程客户机，最多100个单独/冗余控制器,30000DST,最多25000SCADA位号，每个MX控制器最多支持1500个DSTs.每个MDPlus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5.DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6.Deltav组态软件：DeltavControlStudio,ExploringDeltav,DeltavOperate(Configure)和DeltavOperate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别：我们在ExploringDeltav软件中在PhysicaoNetworks这个选项,右击属性,我们可以看到有个Flashlights选项，我们在这个选项前面选中，对于的控制器灯就会Is的间隔闪烁，我们要是选中Stopflashing的话，对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在ExploringDeltav软件中在PhysicaoNetwork中找到DecommissionedNodes这个选项下投用控制器，还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在ExploringDeltav界面下，在ControlStrategies树形图下，给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和ControlModule。2.把新建的厂区拖放到工作站里的报警和事件的单元里.3.对通道进行组态，有两种方法，一种是直接在该卡下找到该通道，选择通道的属性，对其组态.一种是在LancHI/OConfiguration里集中进行通道组态.4.练习对卡件的通道进行组态，组态完毕后要下装控制器组态才能生效.下装的时候可以整体下装以控制器或工作站为单位的下装，也可以部分下装以卡件为单位，最新型S型号的可以以通道为单位进行下装。5.当我们在更换卡件的时候，我们需要对互为冗余的卡件进行人工切换，这个时候我们可以到诊断的界面下查看卡件的工作状态，也可以在这里对冗余卡件进行人工切换。第三章Deltav控制模块1.Deltav控制模块具有下列属性：1)唯一的名称最多16个字符，至少包含一个字母。2)执行控制算法。3)可下装到控制器的最小实体。4)灵活的尺寸。5)可单独停止使用。6)每个模块具有独立的扫描速率。7)引用主控画面，详细信息和面板显示。8)独立的功能扫描模块速率，每(1-255)秒扫描功能块。9)设置功能块的执行次序，自动或手动。2.参数路径：DataServer.module/Block/Parameter.Type_Field例如：DVSYS.FIC-20X/PID1/OUT.F_CV3.DeltavControlStudio(控制工作室)，在这个工作室里划分了五个工作区：层次视图区，图表视图区，部件板，参数视图区，报警视图区。4.我们在DeltavControlStudio(控制工作室)里建立了一个DO控制模块，设置DST,然后进行保存和AssignToNode分配节点，下装到控制器后，我们在online的模式下，对其SP-D进行置值，可以看到DO卡件通道灯的变化。5.接下来我们又从模板数据库里把离散量输入模块的模板拖入了工厂A，并对其进行重命名，然后到DeltavControlStudio中对其进行组态设置，我们设置了DST和报警值，然后对其进行分配，保存下装，在线模式进行模拟，看报警和值的变化。6.然后我们可以到DeltavOperate界面里，查找对应的模块，我们调到online的状态下就可以看到报警状态的显示和变化。以下就是几个画面状态：7.接下来，我们在到D...
