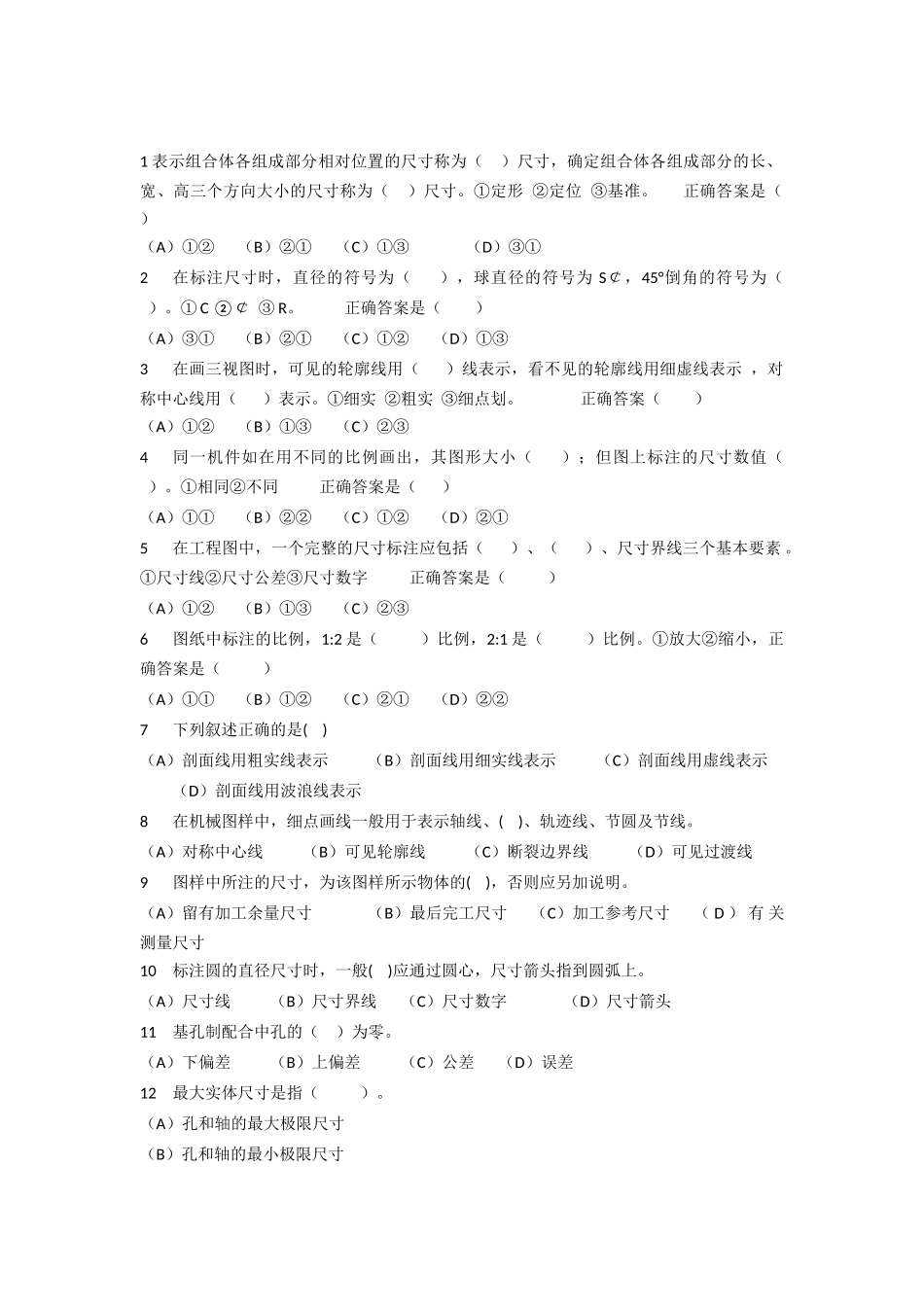

1表示组合体各组成部分相对位置的尺寸称为（）尺寸，确定组合体各组成部分的长、宽、高三个方向大小的尺寸称为（）尺寸。①定形②定位③基准。正确答案是（）（A）①②（B）②①（C）①③（D）③①2在标注尺寸时，直径的符号为（），球直径的符号为S￠，45°倒角的符号为（）。①C②￠③R。正确答案是（）（A）③①（B）②①（C）①②（D）①③3在画三视图时，可见的轮廓线用（）线表示，看不见的轮廓线用细虚线表示，对称中心线用（）表示。①细实②粗实③细点划。正确答案（）（A）①②（B）①③（C）②③4同一机件如在用不同的比例画出，其图形大小（）；但图上标注的尺寸数值（）。①相同②不同正确答案是（）（A）①①（B）②②（C）①②（D）②①5在工程图中，一个完整的尺寸标注应包括（）、（）、尺寸界线三个基本要素。①尺寸线②尺寸公差③尺寸数字正确答案是（）（A）①②（B）①③（C）②③6图纸中标注的比例，1:2是（）比例，2:1是（）比例。①放大②缩小，正确答案是（）（A）①①（B）①②（C）②①（D）②②7下列叙述正确的是()（A）剖面线用粗实线表示（B）剖面线用细实线表示（C）剖面线用虚线表示（D）剖面线用波浪线表示8在机械图样中，细点画线一般用于表示轴线、()、轨迹线、节圆及节线。（A）对称中心线（B）可见轮廓线（C）断裂边界线（D）可见过渡线9图样中所注的尺寸，为该图样所示物体的()，否则应另加说明。（A）留有加工余量尺寸（B）最后完工尺寸（C）加工参考尺寸（D）有关测量尺寸10标注圆的直径尺寸时，一般()应通过圆心，尺寸箭头指到圆弧上。（A）尺寸线（B）尺寸界线（C）尺寸数字（D）尺寸箭头11基孔制配合中孔的（）为零。（A）下偏差（B）上偏差（C）公差（D）误差12最大实体尺寸是指（）。（A）孔和轴的最大极限尺寸（B）孔和轴的最小极限尺寸（C）孔的最小极限尺寸和轴的最大极限尺寸（D）孔的最大极限尺寸和轴的最小极限尺寸13孔轴配合中，轴配合处尺寸标注为Φ40（-0，-0.025），孔配合处尺寸标注为Φ40（+0.025，+0），属于（）配合。（A）间隙配合（B）过盈（C）过渡14孔轴配合中，轴配合处尺寸标注为Φ40+0.01-0.015，孔配合处尺寸标注为Φ40+0.0250，属于（）配合。（A）间隙配合（B）过盈（C）过渡15孔轴配合中，轴配合处尺寸标注为Φ40+0.05+0.025，孔配合处尺寸标注为Φ40+0.0250，属于（）配合。（A）间隙配合（B）过盈（C）过渡16下列测量中属于间接测量的是（）。（A）用千分尺测外径（B）用内径百分表测内径（C）用游标卡尺测量两孔中心距（D）用光学比较仪测外径17下列孔、轴配合中，不应选用过渡配合的有（）。（A）既要求对中，又要拆卸方便（B）工作时有相对运动（C）要求定心好，载荷由键传递（D）高温下工作，零件变形大18对0.05mm游标卡尺，当游标零线对齐主尺上第8mm刻线，游标上第5条刻线与主尺上某条刻线对齐，此时，卡尺所示尺寸为()。（A）8mm（B）8.55mm（C）8.05mm（D）8.25mm19基本偏差一般是（）。（A）上偏差（B）下偏差（C）0（D）公差带靠近零线的那个偏差20尺寸公差是用（）来定义的。（A）负值（B）绝对值（C）代数值（D）正值1在标注尺寸时，尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。（）2尺寸标注不应封闭。（）3表面粗糙度代号应标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。（）4确定形体形状及大小的尺寸称为定位尺寸。（）5水平线的正面投影反映线段的实长。（）6正平线的水平面投影反映线段的实长。（）7侧平线的水平面投影反映线段的实长。（）8铅垂线的正面投影反映线段的实长。（）9正垂线的水平面投影反映线段的实长。（）10投影面垂线中，正垂线在V面上的投影积聚为一点。（）11百分表使用时，测量头在与被测表面接触时要有预压量。（）12用千分尺可以测量正在旋转的零件。（）13游标卡尺精度不高，所以可以用来测量毛坯件。（）14百分表可以测出尺寸的绝对数值。（）15只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。（）16不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。（）17百分表...
