基坑地下水位监测作业指导书VIP免费

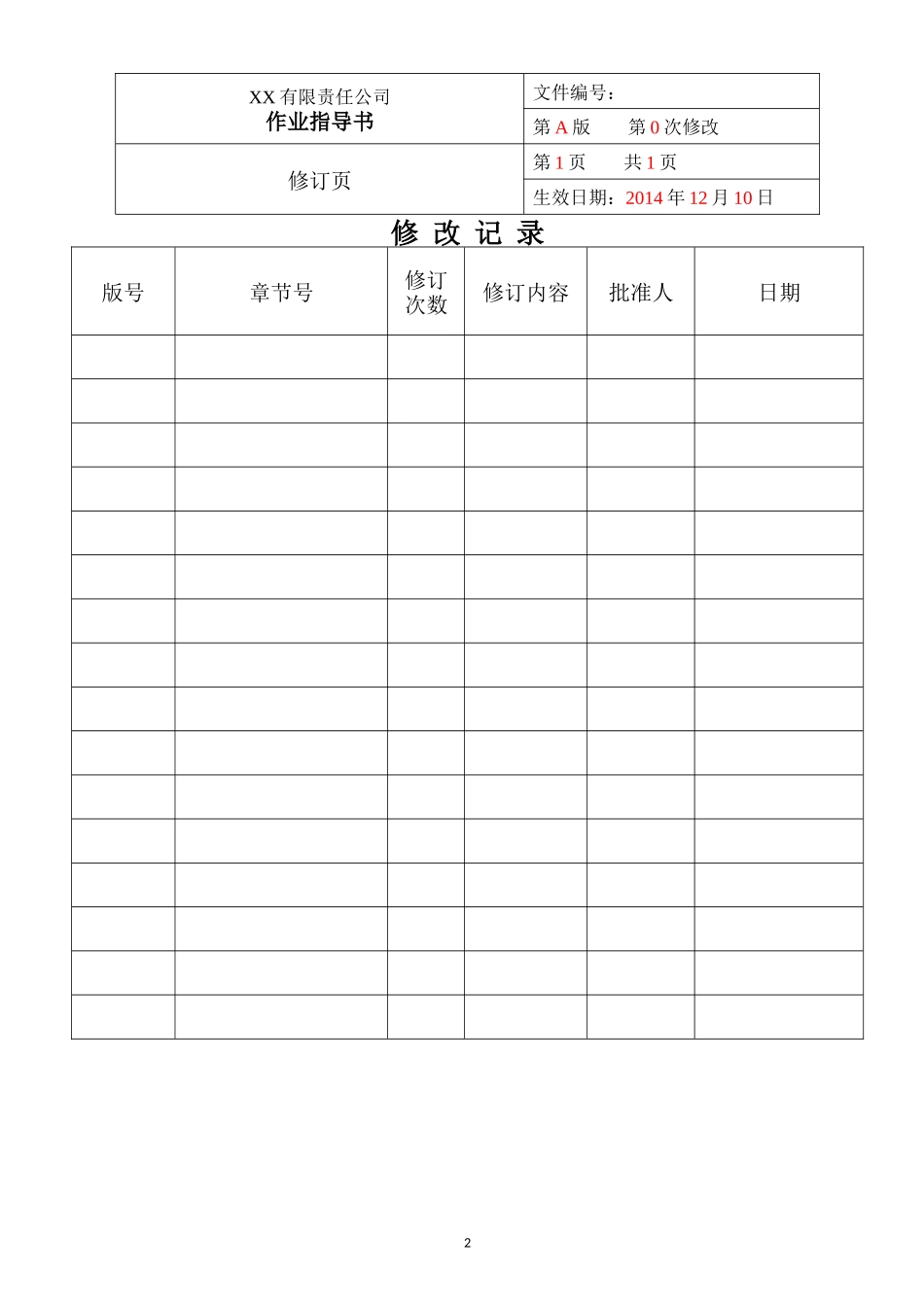

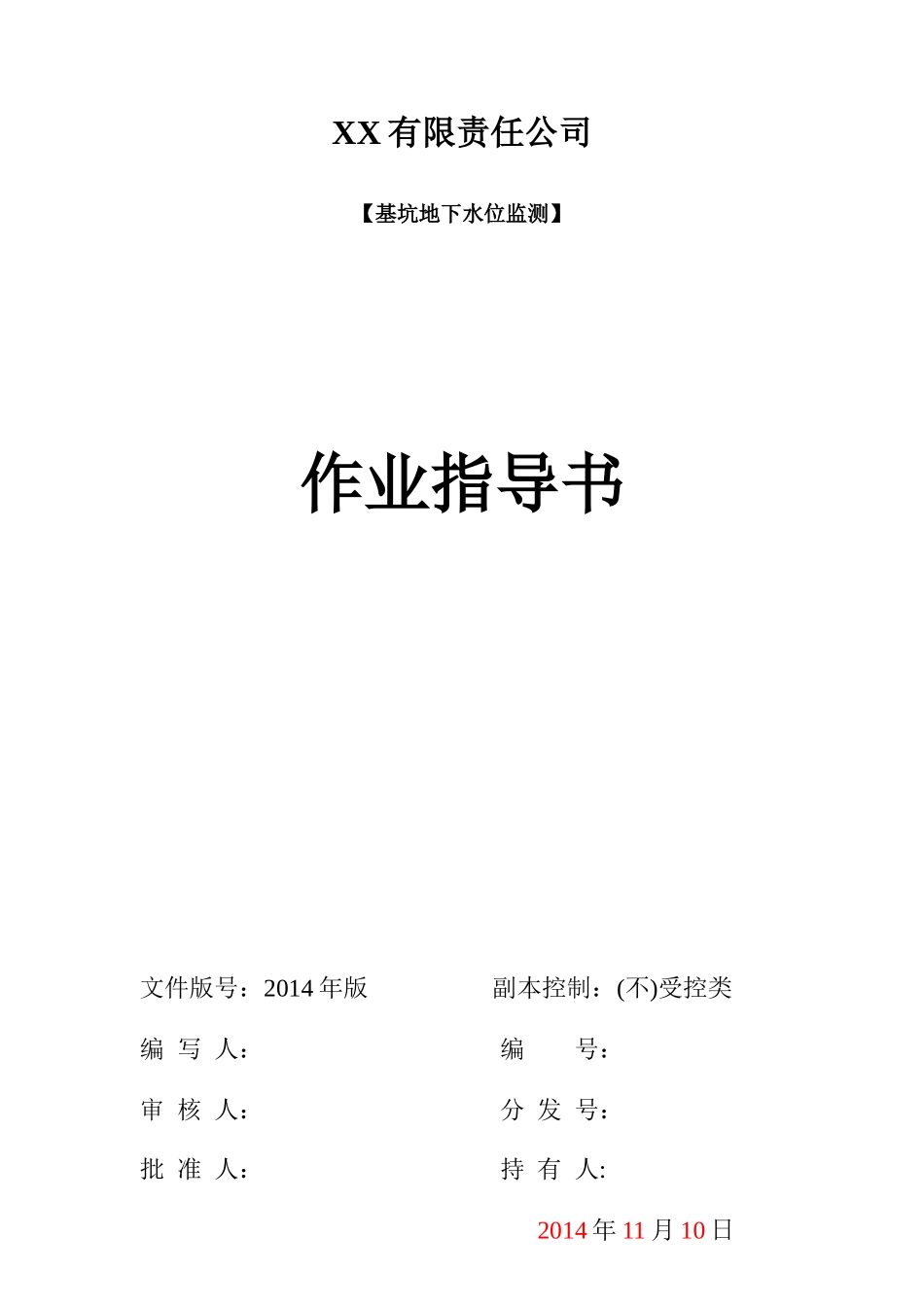

XX有限责任公司【基坑地下水位监测】作业指导书文件版号：2014年版副本控制：(不)受控类编写人：编号：审核人：分发号：批准人：持有人:2014年11月10日XX有限责任公司作业指导书文件编号：第A版第0次修改修订页第1页共1页生效日期：2014年12月10日修改记录版号章节号修订次数修订内容批准人日期2XX有限责任公司作业指导书文件编号：第A版第0次修改基坑地下水位监测第1页共11页生效日期：2014年12月10日1.目的利用水位监测系统（水位计、水位孔）定期量测水位监测孔的水位埋深，掌握各水位孔地下水位随时间变化的量值及变化速度，从而达到以下目的：1）检验坑内降水施工的实际效果；2）检验坑内降水对坑外地下水位的影响范围和程度；3）检验基坑止水帷幕的止水、隔水效果，避免施工对周围环境造成影响。2.编制依据(1)《工程测量规范》GB50026-2007(2)《建筑变形测量规范》JGJ8-2007(3)《岩土工程勘察规范》DGJ08-37-2002(4)《建筑基坑支护技术规程》JGJ120-1999(5)《国家一、二等水准测量规范》GB12897-2006(6)《建筑基坑工程监测技术规范》GB50497-20093.适用范围坑内地下水位（疏干降水和降低承压水头）监测、坑外地下水位（潜水、微承水和承压水）监测。4.基坑地下水位监测4.1仪器设备4.1.1水位管：水位管一般由PVC工程塑料制成，包括实管、滤水管和束节及封盖。1）实管管径50mm~70mm，滤水管尺寸与实管相同；2）滤水管管身打有6列~8列直径为6mm左右的滤水孔，纵向孔距50m~100mm。相邻两列的孔交错排列，呈梅花状布置，便于土中水流入管内；3）滤水管埋设时应在滤孔外包上土工布，起到滤层的作用；4）束节套于两节主管的接头处，起着连接、固定作用；5）承压水水位管也可采用铁质管材，接口采用焊接方式，滤水管外包网布。4.1.2水位计：公司使用水位计（分辨率：2mm）。XX有限责任公司文件编号：3作业指导书第A版第0次修改基坑地下水位监测第2页共11页生效日期：2014年12月10日水位计1）测头：由金属车制而成，内部安装了水阻接触点，当触点接触到水面时，便会接通接受系统，当触点离开水面时，就会自动关闭接受系统；2）电缆：由钢尺和导线采用塑胶工艺合二为一，水位计电缆刻度及数值由激光标注，标注数值单位为厘米，每个数字同时代表2mm刻度；3）接收系统：由音响器和LED指示灯组成，音响器由蜂鸣器发出连续不断的蜂鸣声响或LED指示灯发光，两者可通过拨动开关来选用，不管用何种接受系统，测度精度是一致的；4）绕线盘部分：由绕线圆盘和支架组成，绕线圆盘由铁皮冲压制成，支架由钢管制成。4.2测点布置1）坑外地下水位监测孔a.潜水水位监测孔间距宜为20m~50m，监测要求较高处需适当加密，水位管埋深宜为6m~8m，滤水管长度宜为5m~7m；b.潜水水位监测孔宜布置在不同设计类型围护搭接处、基坑拐角处、临近需监测保护建（构）筑物、管线处等位置，且应布置在止水帷幕外侧约2m处；c.（微）承压水水位监测孔间距宜为30m~60m，水位孔的埋深应能反映（微）承压水位的变化，宜布置在相邻（微）承压水降水井中间。2）坑内地下水位监测孔XX有限责任公司作业指导书文件编号：第A版第0次修改4基坑地下水位监测第3页共11页生效日期：2014年12月10日a.潜水水位监测点宜布置在相邻降水井中间部位，且埋置深度不宜小于基坑开挖深度以下3m；b.（微）承压水监测孔宜布置在基坑中部、相邻承压降水井中间及基坑内局部深坑位置。水位孔深度应能反映（微）承压水的变化。3）回填a.潜水水位孔滤水管外回填中粗砂至地表下0.5m~1.0m，剩余深度用粘土回填至地表；b.（微）承压水水位管外回填中粗砂至滤水管上侧1m位置，其余深度用粘土回填至地表，粘土回填必须确保密实，必要时滤水管上侧5m范围内或全部深度回填粘土球，以防潜水与承压水发生串孔。4.3测点安装、埋设水位孔的钻探方法可参照“监测孔钻探方法”，水位管的连接、安装和埋设可参考“测斜监测孔安装埋设”。水位孔安装埋设注意事项：1）坑外地下水位监测孔a.钻孔完成后要立即进行水位管的连接、下放工作，避免出现“塌孔”现象；b.水位管下放前必须确保滤水管过滤层牢靠绑扎在滤水管上，过滤层如有破损应进行更换，以防滤水管进水孔堵塞；c...
