串联型晶体管稳压电源VIP免费

串联型晶体管稳压电源_第1页
1/4
串联型晶体管稳压电源_第2页
2/4
串联型晶体管稳压电源_第3页
3/4

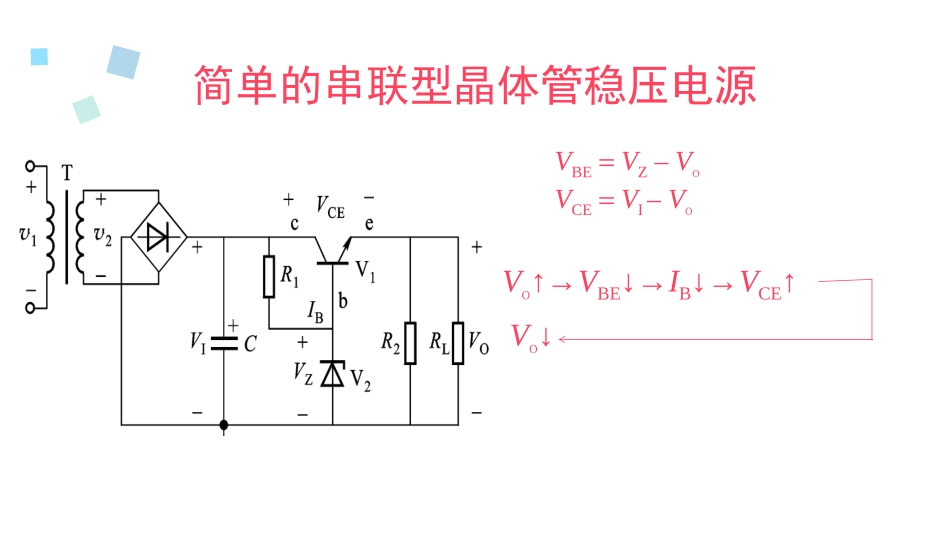

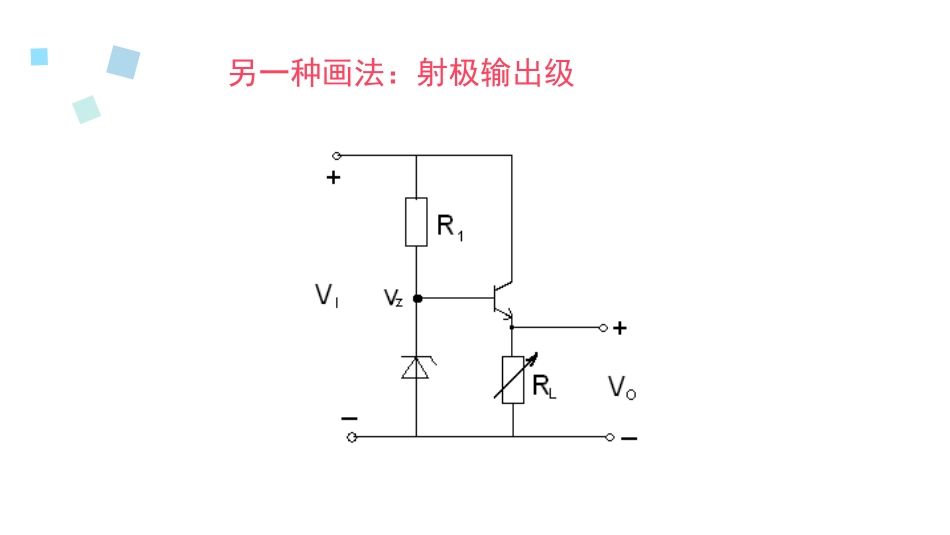

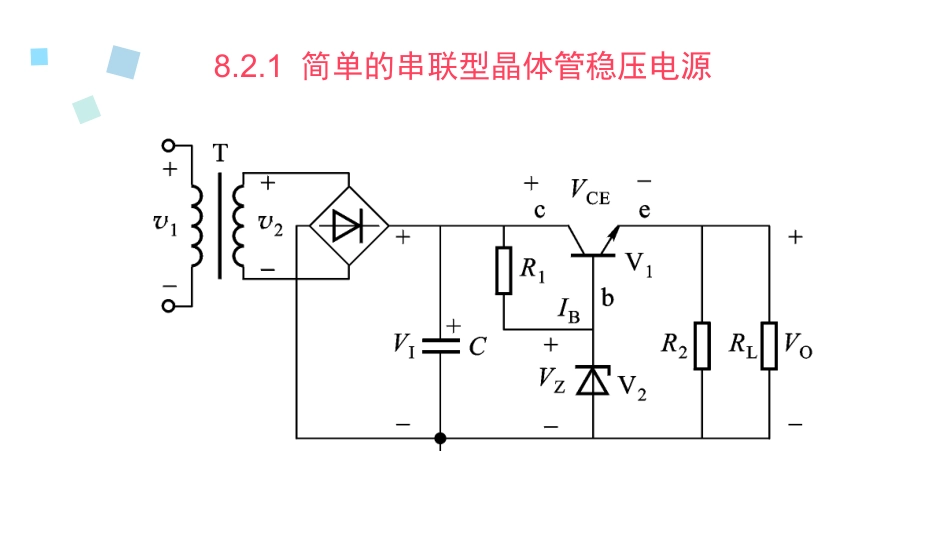

8.2.1简单的串联型晶体管稳压电源简单的串联型晶体管稳压电源VBE=VZ–VoVCE=VI–VoVo↑→VBE↓→IB↓→VCE↑Vo↓另一种画法:射极输出级1.输出电流大(负载是在共C电路输出端,IO=(1+β)IB,带负载能力强)、2.输出电压稳定度高(电压负反馈→稳压)3.缺点:输出电压范围不能调节特点:
