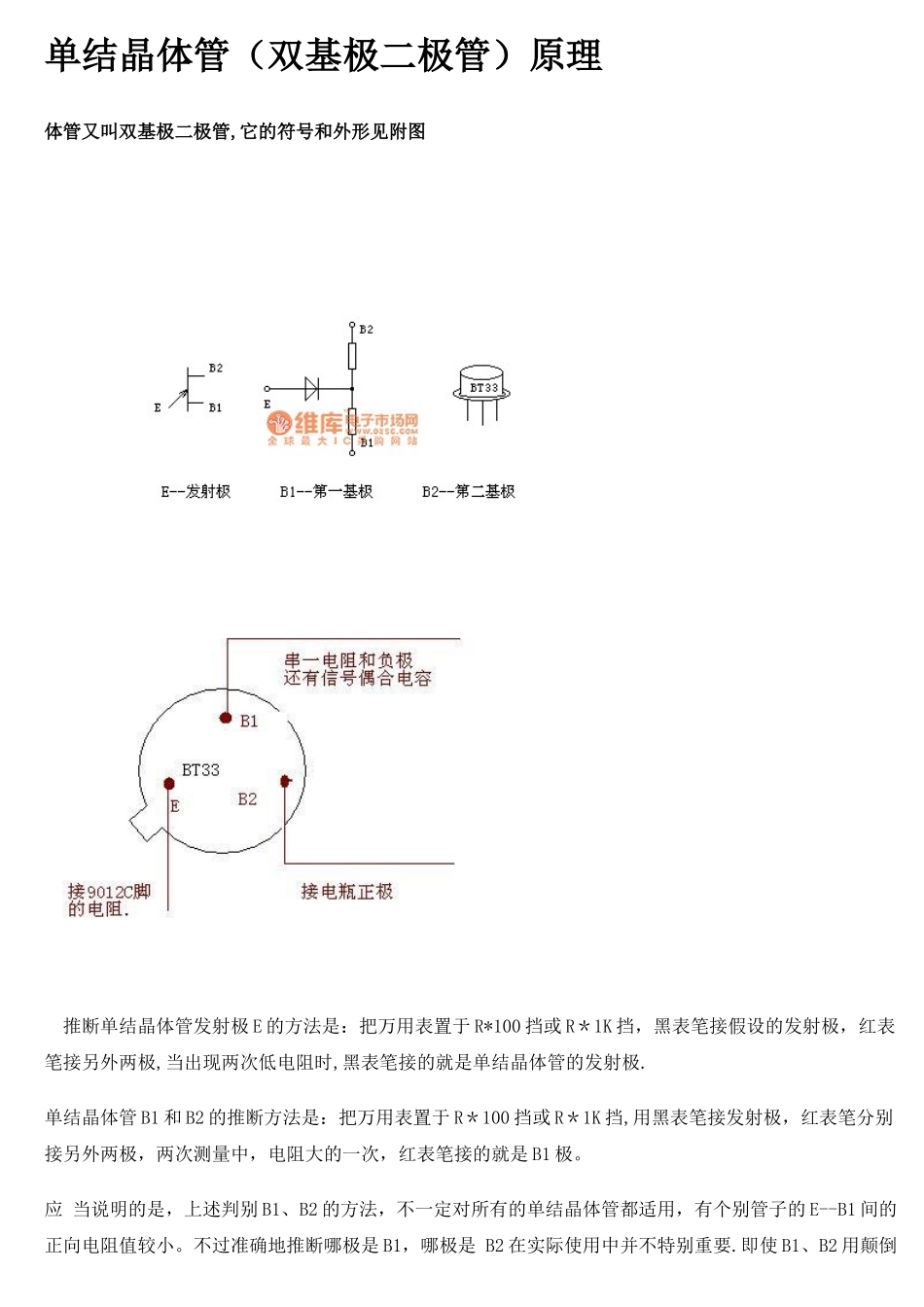

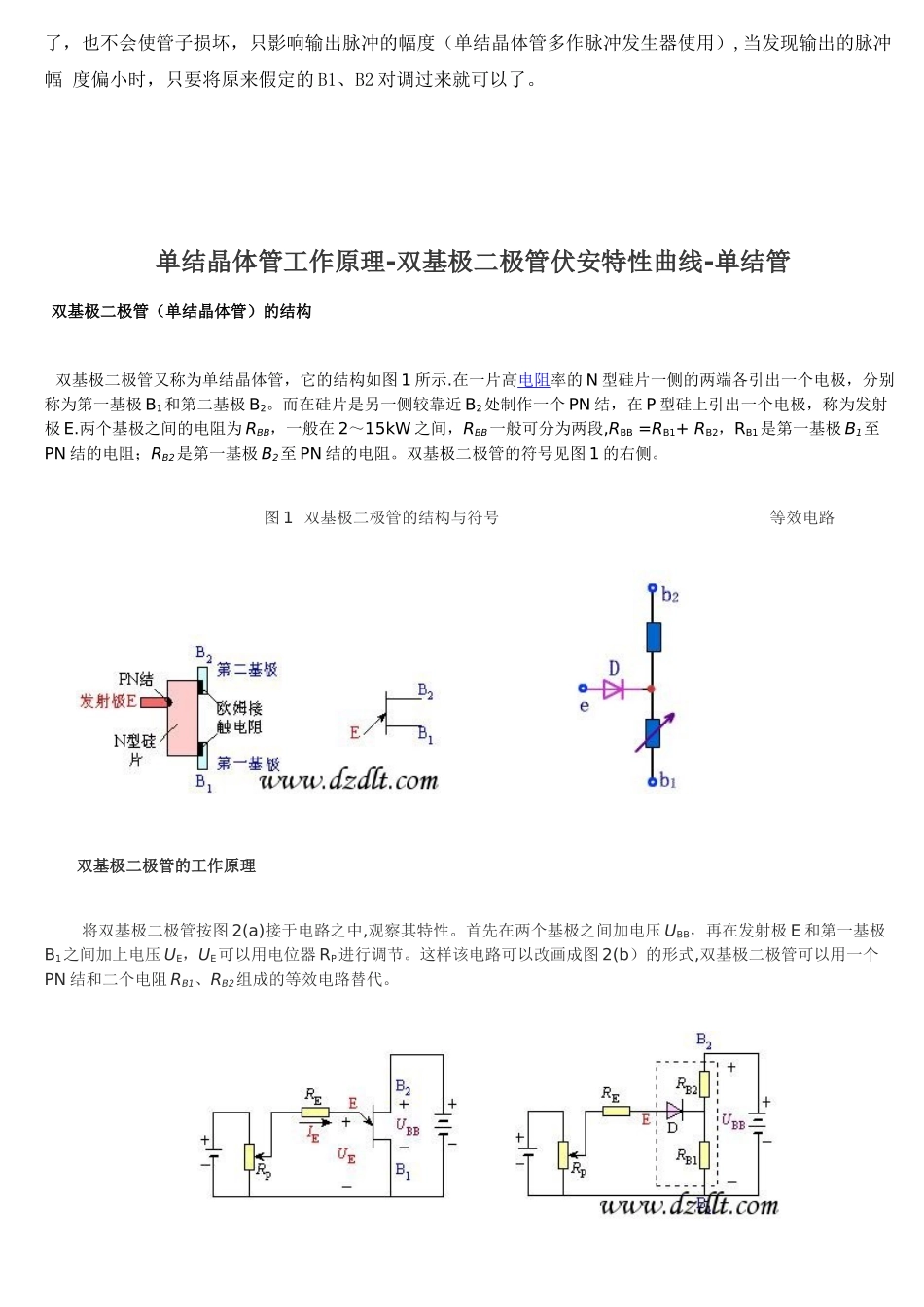

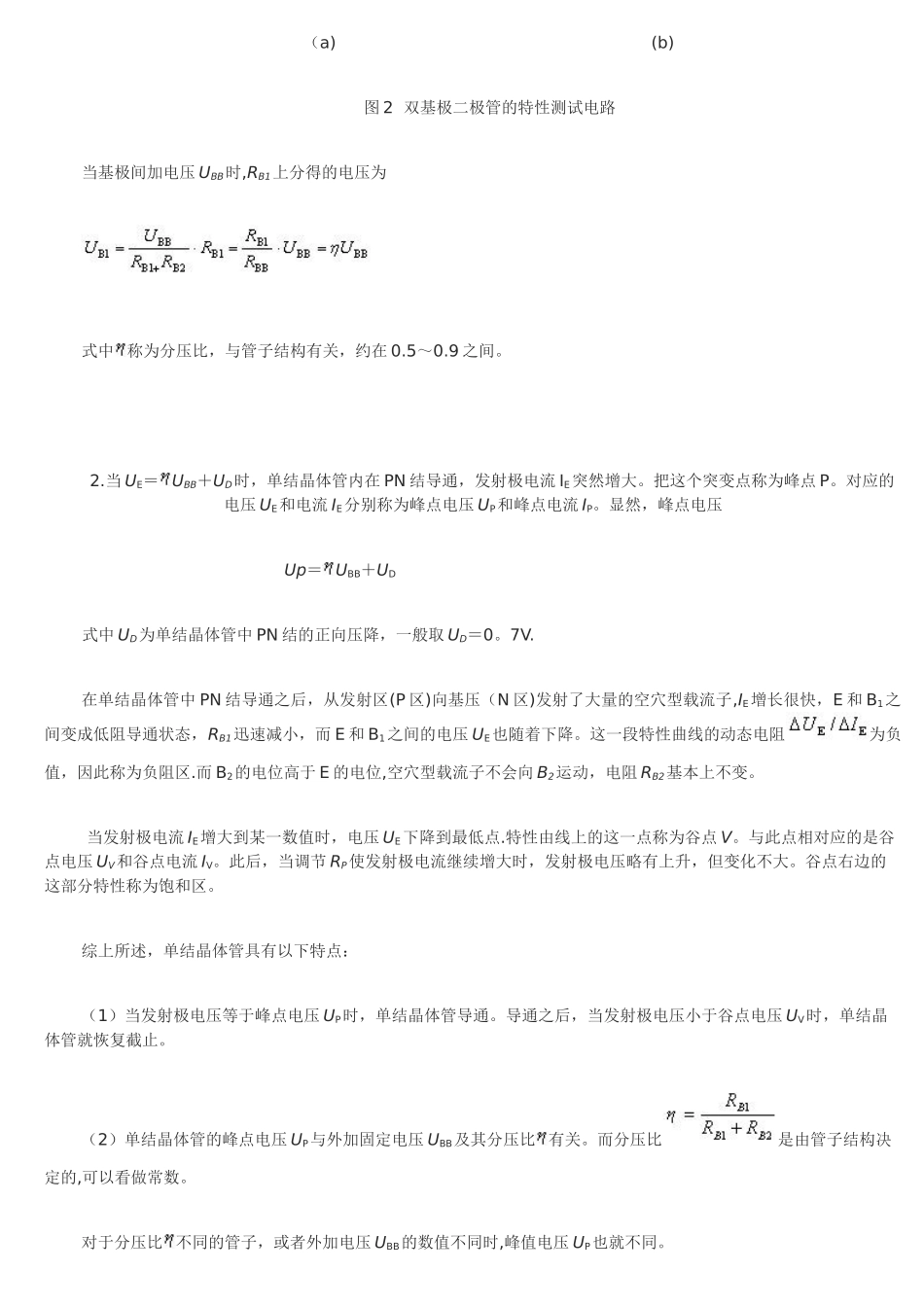

单结晶体管（双基极二极管）原理体管又叫双基极二极管,它的符号和外形见附图推断单结晶体管发射极 E 的方法是：把万用表置于 R*100 挡或 R＊1K 挡，黑表笔接假设的发射极，红表笔接另外两极,当出现两次低电阻时,黑表笔接的就是单结晶体管的发射极.单结晶体管 B1 和 B2 的推断方法是：把万用表置于 R＊100 挡或 R＊1K 挡,用黑表笔接发射极，红表笔分别接另外两极，两次测量中，电阻大的一次，红表笔接的就是 B1 极。应 当说明的是，上述判别 B1、B2 的方法，不一定对所有的单结晶体管都适用，有个别管子的 E--B1 间的正向电阻值较小。不过准确地推断哪极是 B1，哪极是 B2 在实际使用中并不特别重要.即使 B1、B2 用颠倒了，也不会使管子损坏，只影响输出脉冲的幅度（单结晶体管多作脉冲发生器使用）,当发现输出的脉冲幅 度偏小时，只要将原来假定的 B1、B2 对调过来就可以了。单结晶体管工作原理-双基极二极管伏安特性曲线-单结管 双基极二极管（单结晶体管）的结构 双基极二极管又称为单结晶体管，它的结构如图 1 所示.在一片高电阻率的 N 型硅片一侧的两端各引出一个电极，分别称为第一基极 B1和第二基极 B2。而在硅片是另一侧较靠近 B2处制作一个 PN 结，在 P 型硅上引出一个电极，称为发射极 E.两个基极之间的电阻为 RBB，一般在 2～15kW 之间，RBB一般可分为两段,RBB =RB1+ RB2，RB1是第一基极 B1至PN 结的电阻；RB2是第一基极 B2至 PN 结的电阻。双基极二极管的符号见图 1 的右侧。 图 1 双基极二极管的结构与符号 等效电路 双基极二极管的工作原理 将双基极二极管按图 2(a)接于电路之中,观察其特性。首先在两个基极之间加电压 UBB，再在发射极 E 和第一基极B1之间加上电压 UE，UE可以用电位器 RP进行调节。这样该电路可以改画成图 2(b）的形式,双基极二极管可以用一个PN 结和二个电阻 RB1、RB2组成的等效电路替代。 （a) (b) 图 2 双基极二极管的特性测试电路当基极间加电压 UBB时,RB1上分得的电压为 式中 称为分压比，与管子结构有关，约在 0.5～0.9 之间。 2.当 UE＝ UBB＋UD时，单结晶体管内在 PN 结导通，发射极电流 IE突然增大。把这个突变点称为峰点 P。对应的电压 UE和电流 IE分别称为峰点电压 UP和峰点电流 IP。显然，峰点电压 Up＝ UBB＋UD 式中 UD为单结晶体管中 PN 结的正向压降，一般取 UD＝0。7V.在单结晶体管中 PN 结导...
