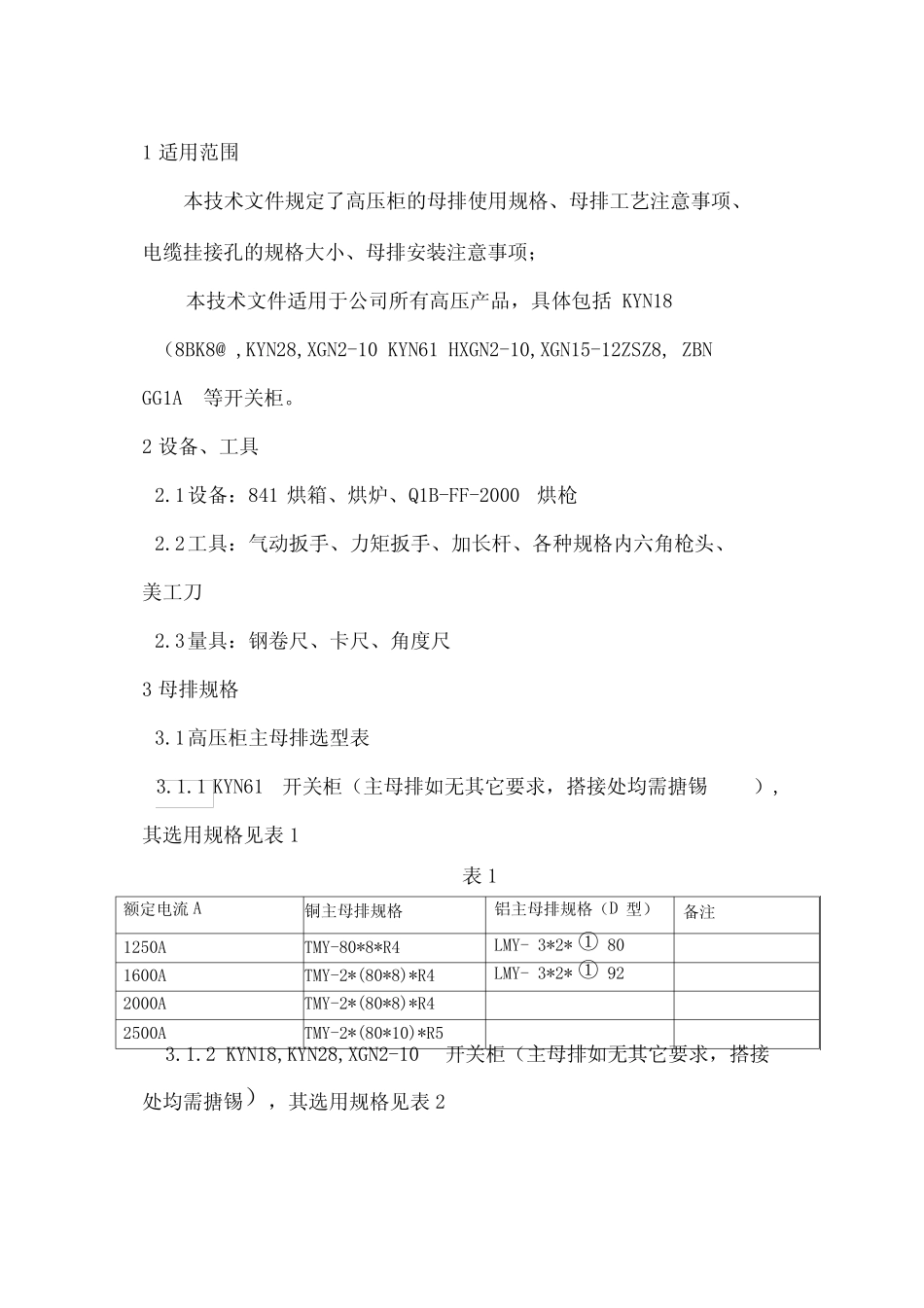

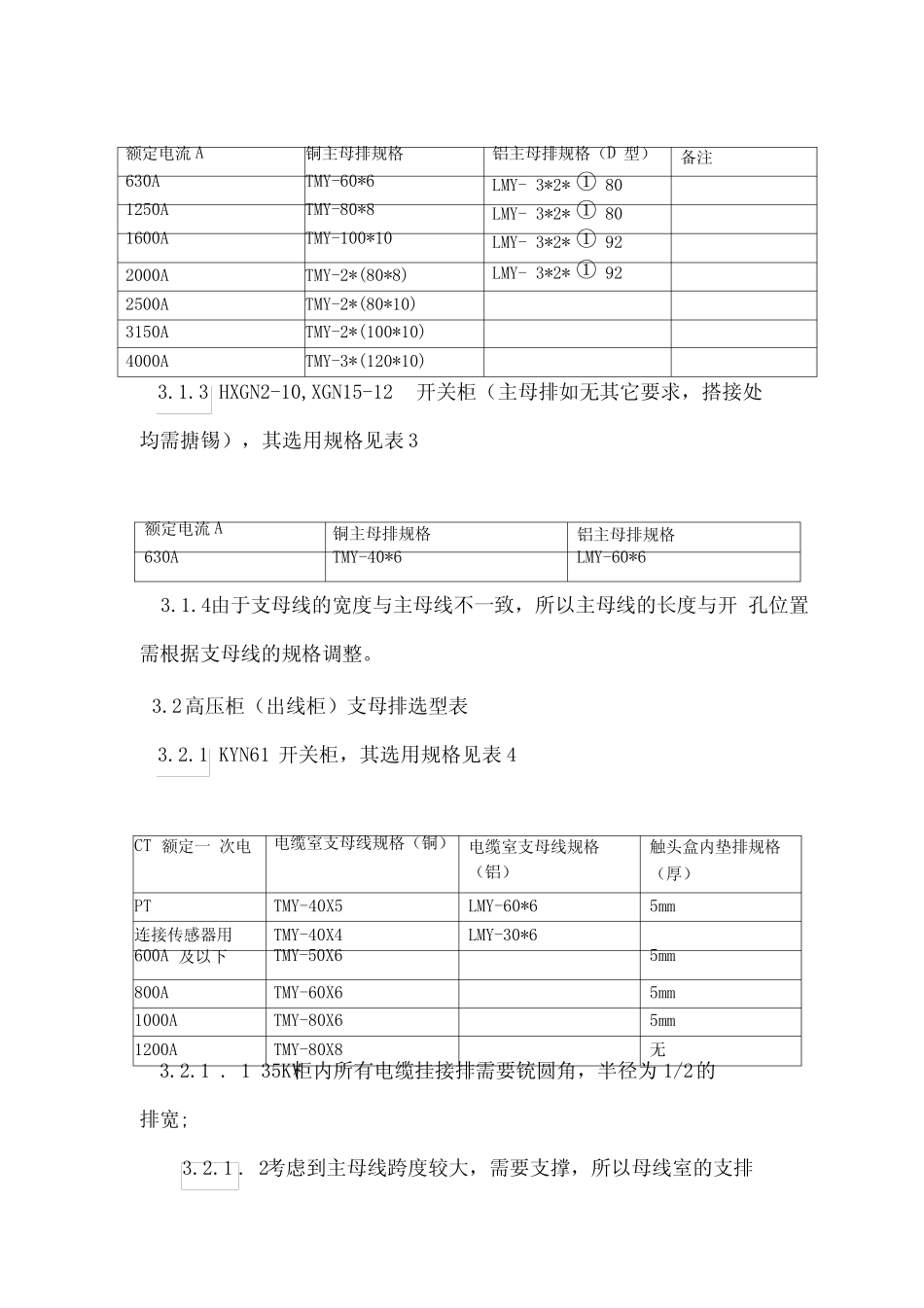

1适用范围本技术文件规定了高压柜的母排使用规格、母排工艺注意事项、电缆挂接孔的规格大小、母排安装注意事项；本技术文件适用于公司所有高压产品，具体包括KYN18（8BK8@,KYN28,XGN2-10KYN61HXGN2-10,XGN15-12ZSZ8,ZBNGG1A等开关柜。2设备、工具2.1设备：841烘箱、烘炉、Q1B-FF-2000烘枪2.2工具：气动扳手、力矩扳手、加长杆、各种规格内六角枪头、美工刀2.3量具：钢卷尺、卡尺、角度尺3母排规格3.1高压柜主母排选型表3.1.1KYN61开关柜（主母排如无其它要求，搭接处均需搪锡）,其选用规格见表1表1额定电流A铜主母排规格铝主母排规格（D型）备注1250ATMY-80*8*R4LMY-3*2*①801600ATMY-2*(80*8)*R4LMY-3*2*①922000ATMY-2*(80*8)*R42500ATMY-2*(80*10)*R53.1.2KYN18,KYN28,XGN2-10开关柜（主母排如无其它要求，搭接处均需搪锡），其选用规格见表2额定电流A铜主母排规格铝主母排规格（D型）备注630ATMY-60*6LMY-3*2*①801250ATMY-80*8LMY-3*2*①801600ATMY-100*10LMY-3*2*①922000ATMY-2*(80*8)LMY-3*2*①922500ATMY-2*(80*10)3150ATMY-2*(100*10)4000ATMY-3*(120*10)3.1.3HXGN2-10,XGN15-12开关柜（主母排如无其它要求，搭接处均需搪锡），其选用规格见表3额定电流A铜主母排规格铝主母排规格630ATMY-40*6LMY-60*63.1.4由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。3.2高压柜（出线柜）支母排选型表3.2.1KYN61开关柜，其选用规格见表4CT额定一次电电缆室支母线规格（铜）电缆室支母线规格（铝）触头盒内垫排规格（厚）PTTMY-40X5LMY-60*65mm连接传感器用TMY-40X4LMY-30*6600A及以下TMY-50X65mm800ATMY-60X65mm1000ATMY-80X65mm1200ATMY-80X8无3.2.1.135KV柜内所有电缆挂接排需要铳圆角，半径为1/2的排宽;3.2.1.2考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A及以下统一定为TMY-80*8*R4;3.2.1.3铝排均需搪锡。（工程特殊需要除外）；3.2.2KYN28开关柜3.2.2.1仅适用于1250/31.5KA以下，其选用规格见表5表5CT额定一次电流支母线规格（铜）支母线规格（铝）触头盒内垫排规格（厚）PT柜TMY-40X5LMY-60*65mm连接传感器用排TMY-40X4LMY-30*6F-C柜TMY-30X10LMY-30*10母线室TMY-50*6LMY-50*8电缆室A、CTMY-40*6LMY-40*8电缆室B600A及以下TMY-50x65mm800ATMY-60x65mm1000ATMY-80x65mm1200ATMY-80x8无3.2.2.2仅适用于1250/40KA，其选用规格见表63.2.2.3仅适用于1250/50KA，其选用规格见表7CT额定一次电流支母线规格（铜）支母线规格（铝）触头盒内垫排规格（厚）连接传感器用排TMY-40X4LMY-30*61000A及以下TMY-80X65mm1200ATMY-80X8无3.2.2.4由于F-C手车柜配3TL61接触器机械闭锁较特殊，所以工艺请特别注意：需在静触头后加垫10mm后垫排。3.2.2.5铝排均需搪锡。3.2.3KYN18开关柜3.2.3.1仅适用于1250/31.5KA以下，其选用规格见表8CT额定一次电流支母线规格支母排规格（铝）动触头规静触头PT柜TMY-40X5LMY-60*650x1050x10连接传感器用排TMY-40X4LMY-30*6F-C柜TMY-30X10LMY-30*10无无630A及以下TMY-50X660x1070x10800ATMY-60X660x1070x101000ATMY-80X680x1080x101200ATMY-80X880x1080x103.2.3.2仅适用于1250/40KA，其选用规格见表9表9CT额定一次电支母线规格支母排规格（铝）动触头规静触头连接传感器用排TMY-40X4LMY-30*6800A及以下TMY-50X880x1280x121000ATMY-80X680x1280x121200ATMY-80X880x1280x123.2.3.3仅适用于1250/50KA，其选用规格见表10表10CT额定一次电流支母线规格（铜）支母排规格（铝）动触头规格静触头连接传感器用排TMY-40X4LMY-30*61000A及以下TMY-80X680x1280x121200ATMY-80X880x1280x123.2.3.4触头盒内绝缘夹块需根据静触头宽度调整。3.2.3.5铝排均需搪锡。3.2.4XGN开关柜3.2.4.1仅适用于1250/31.5KA以下，其选用规格见表11表11CT额定一次电流支母线规格（铜）支母排规格（铝）备注PT柜TMY-40X5LMY-60*6连接传感器用排TMY-40X4LMY-30*6630A及以下TMY-50X6800A1000ATMY-80X61200ATMY-80X83.2.4.2仅适用于1250/40KA，其选用规格见表12表12CT额定一次电支母线规格支母排规格（铝）备注连接传感器用排TMY-40X4LMY-30*6800A及...
