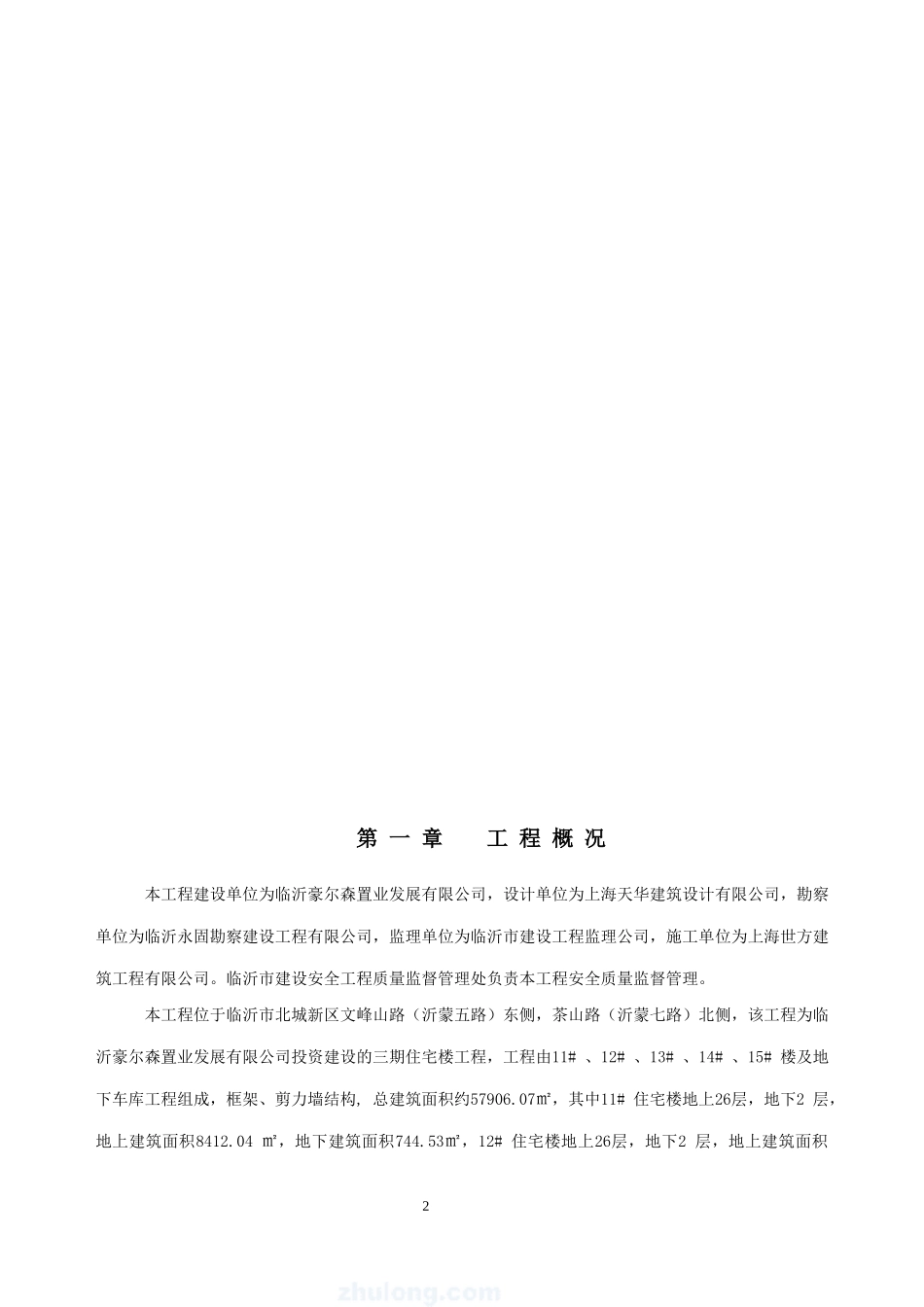

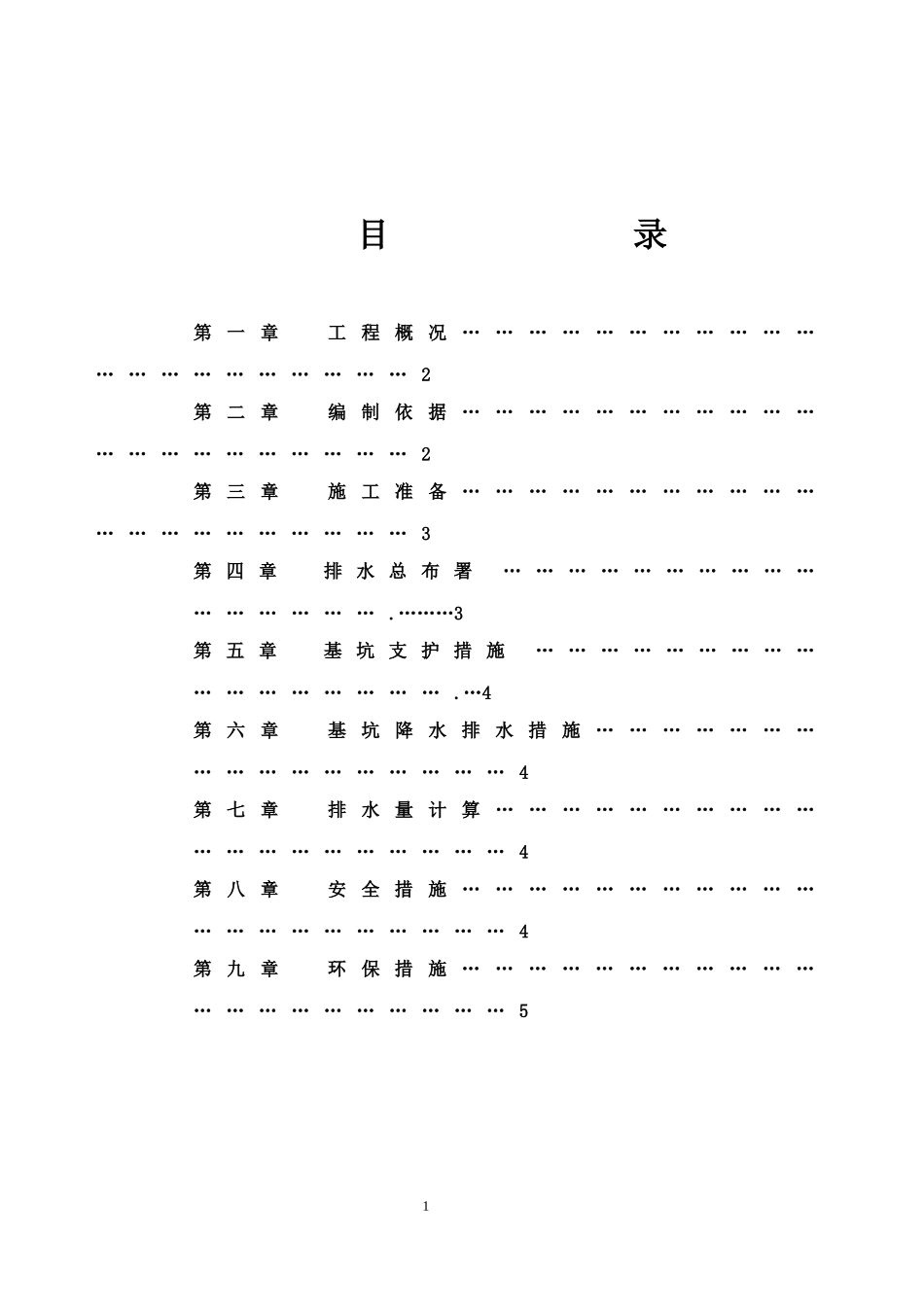

目录第一章工程概况………………………………………………………2第二章编制依据………………………………………………………2第三章施工准备………………………………………………………3第四章排水总布署………………………………………….………3第五章基坑支护措施…………………………………………….…4第六章基坑降水排水措施……………………………………………4第七章排水量计算……………………………………………………4第八章安全措施………………………………………………………4第九章环保措施………………………………………………………51第一章工程概况本工程建设单位为临沂豪尔森置业发展有限公司，设计单位为上海天华建筑设计有限公司，勘察单位为临沂永固勘察建设工程有限公司，监理单位为临沂市建设工程监理公司，施工单位为上海世方建筑工程有限公司。临沂市建设安全工程质量监督管理处负责本工程安全质量监督管理。本工程位于临沂市北城新区文峰山路（沂蒙五路）东侧，茶山路（沂蒙七路）北侧，该工程为临沂豪尔森置业发展有限公司投资建设的三期住宅楼工程，工程由11#、12#、13#、14#、15#楼及地下车库工程组成，框架、剪力墙结构,总建筑面积约57906.07㎡，其中11#住宅楼地上26层，地下2层，地上建筑面积8412.04㎡，地下建筑面积744.53㎡，12#住宅楼地上26层，地下2层，地上建筑面积28319.97㎡，地下建筑面积714.09㎡，13#住宅楼地上26层，地下2层，地上建筑面积8406.58㎡，地下建筑面积744.53㎡14#住宅楼地上26层，地下2层，地上建筑面积8319.97㎡，地下建筑面积714.09㎡，15#住宅楼地上10(11)层，地下2层，地上建筑面积8051.04㎡，地下建筑面积1504.04㎡，地下车库1层，建筑面积11707.47㎡。本工程主楼基础为筏式基础，开挖深度车库部分基底标高-6.15m（绝对标高67.65m），主楼部分基底标高-7.25m(绝对标高66.550m)，现场自然地坪标高约-1.0m(绝对标高72.80m)，地库持力层为第3层黏土层，主楼持力层为8-1层全分化安山岩层，根据地质勘察报告，第3层绝对标高为68.5m左右，8-1层绝对标高为64.0m左右，主楼换土厚度在2.5米左右，主楼换土采用C15素砼整体换填。本工程原土层为杂填土及耕植土层，场地经回填整平后，地形较平坦，局部地势较底。根据地质勘测报告，场地地下水常年变化幅度月3~5m，最高水位埋深为3.5m,标高68.5m，因此车库部分不考虑地下水排水，只考虑雨天降水地表水，主楼换土部分考虑地下水排水措施。第二章编制依据1.1建设单位提供的豪森名邸三期工程（土建工程）全套施工图纸；1.2国家现行的建筑施工验收规范、规程和山东、临沂市建筑工程施工的有关法律法规文件。1.3地质勘察院编制的《豪森名邸工程岩土工程地质勘察报告》。1.4豪森名邸施工组织总设计。1.5有关土方开挖施工的安全技术操作规程以及本公司机械设备配备力量。第三章施工准备3.1应根据施工方案的要求,将区域内的地上、地下障碍清除和处理完毕，清理基坑周边的障碍物，如土层高起部分，基坑边堆积物等。3.2熟悉图纸，定出基坑边线，放出基坑四周排水沟位置。对土方开挖班组及施工队进行排水措施的交底工作。3.3应合理安排工序；应备有足够的照明设施，在危险地段设置明显的标志。3.3工程地基基础是钢筋砼筏基；应采用整体满堂大开挖，然后再用人工清底的办法进行施工。3.4施工区域内应做好临时性或永久性排水措施，场地内排水方向应做成不小于1%的坡度使现场场地不积水。3.5土方开挖施工前应准备好编织袋及彩条布，准备6台水泵及700米排水管，雨季再增加5台150口径排水泵，其中部分编织袋应预先装好沙，以备施工过程中应急使用，并准备部分直径120mm以上的圆松木，以便发现有塌方现象时及时采取打木桩围护。第四章排水总布署4.1因本工程拟定均为满堂大开挖，由北向南依次后退开挖，由于东、西两侧离围墙距离近，按1:1放坡，南面接二期地下车库，且留坡时间较长，按1:1.2放坡，西侧、东侧、北侧基坑边距围墙距3离较小，部分护坡考虑采用钢丝网细石混凝土，护坡采用彩条布覆盖，并根据土质情况确定是否增加锚杆护坡。4.2土方开挖施工时应尽量避免雨天进行。4.3在基坑四周坡顶设...
