小型提升泵站施工组织设计VIP免费

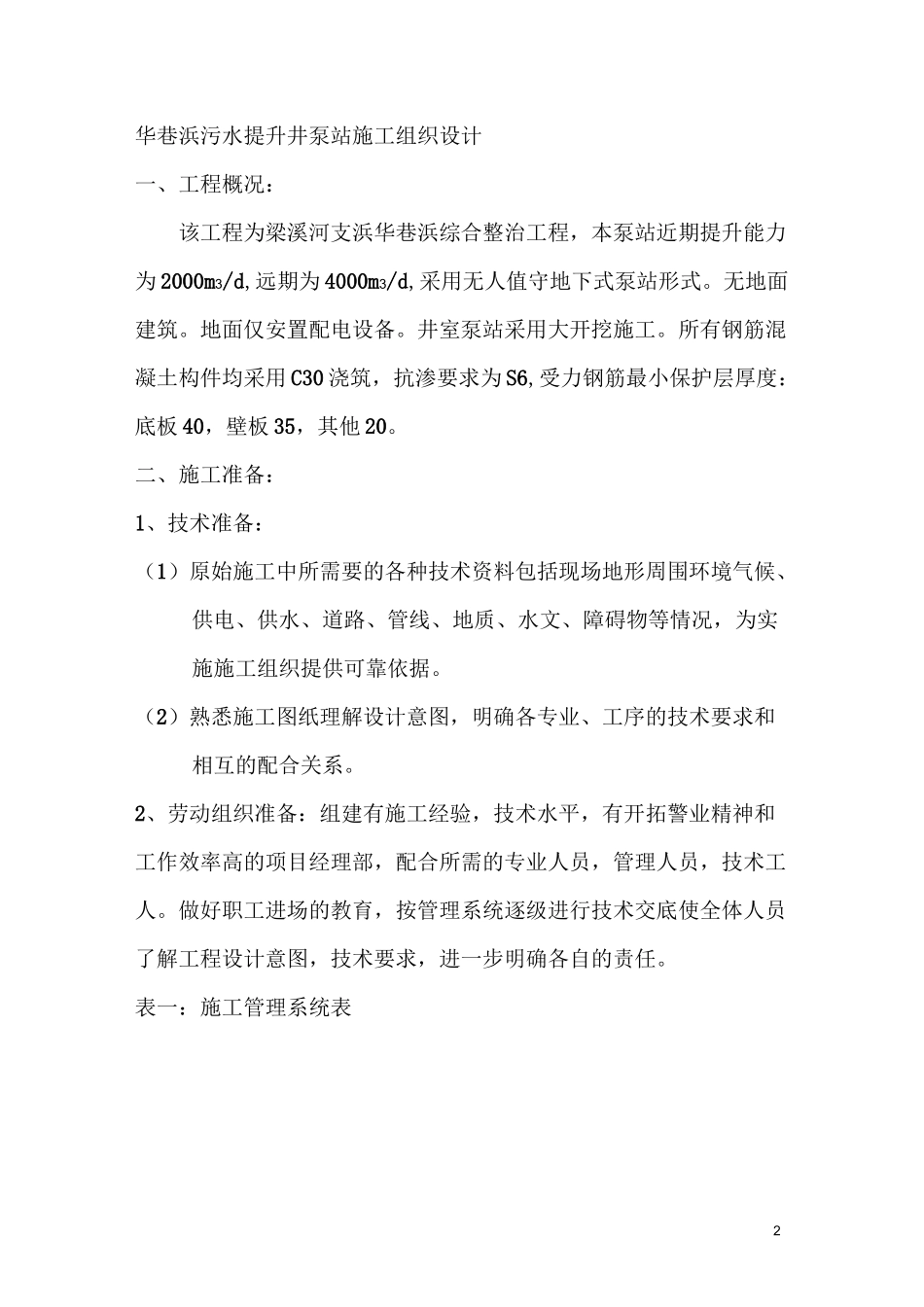

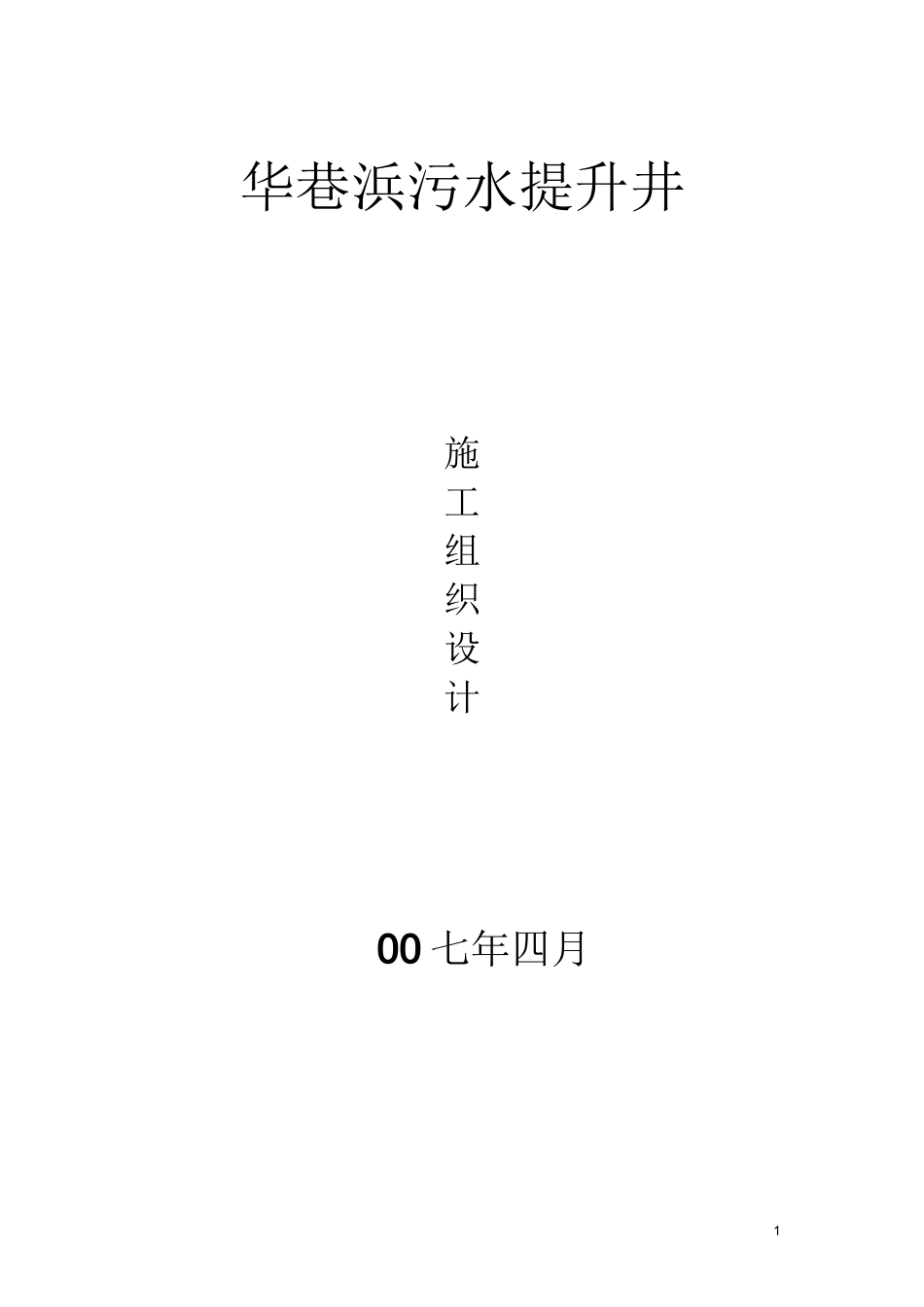

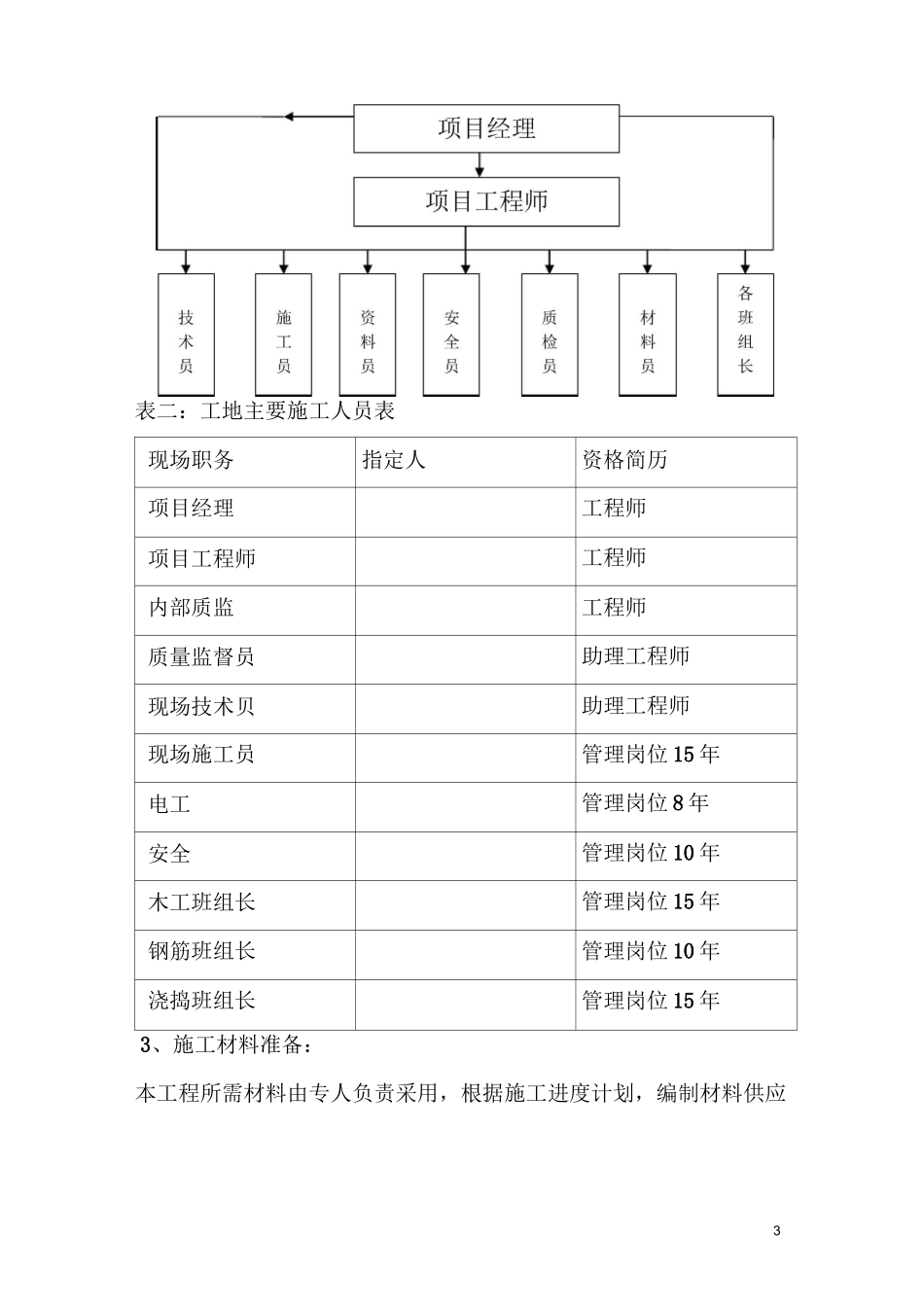

1华巷浜污水提升井施工组织设计00七年四月2华巷浜污水提升井泵站施工组织设计一、工程概况：该工程为梁溪河支浜华巷浜综合整治工程，本泵站近期提升能力为2000m3/d,远期为4000m3/d,采用无人值守地下式泵站形式。无地面建筑。地面仅安置配电设备。井室泵站采用大开挖施工。所有钢筋混凝土构件均采用C30浇筑，抗渗要求为S6,受力钢筋最小保护层厚度：底板40，壁板35，其他20。二、施工准备：1、技术准备：（1）原始施工中所需要的各种技术资料包括现场地形周围环境气候、供电、供水、道路、管线、地质、水文、障碍物等情况，为实施施工组织提供可靠依据。（2）熟悉施工图纸理解设计意图，明确各专业、工序的技术要求和相互的配合关系。2、劳动组织准备：组建有施工经验，技术水平，有开拓警业精神和工作效率高的项目经理部，配合所需的专业人员，管理人员，技术工人。做好职工进场的教育，按管理系统逐级进行技术交底使全体人员了解工程设计意图，技术要求，进一步明确各自的责任。表一：施工管理系统表3表二：工地主要施工人员表现场职务指定人资格简历项目经理工程师项目工程师工程师内部质监工程师质量监督员助理工程师现场技术贝助理工程师现场施工员管理岗位15年电工管理岗位8年安全管理岗位10年木工班组长管理岗位15年钢筋班组长管理岗位10年浇捣班组长管理岗位15年3、施工材料准备：本工程所需材料由专人负责采用，根据施工进度计划，编制材料供应4计划，所有材料必须通过检测和监理工程师检测，确保材料质量符合工程要求。4、施工设备准备：为保证工程的顺利实施及工程质量，需配备必要的工程施工设备，详见表三主要施工机械设备表。顺序设备名称单位数量备注1卷扬机打桩架套12卷扬机拔桩架套13350L砼搅拌机台14平板式振动器台25插入式振动器台368寸机泵台176寸机泵台884寸机泵台129手机翻斗车辆2010钢筋切断机台111钢筋弯曲机台11230KW电焊机台21325T汽吊辆11410T自卸王辆615水利冲挖机械套116槽罐车辆1017测量仪器套155、现场布置：根据工程施工特点，工期要求紧，本工程前期以筑围堰清淤为主，后期以浇筑砼为主。施工期民工最大日上工人数为40人，包括技术人员和各项人员共计50人，考虑民工工棚按每人5平方计算(包括食堂、宿舍、办公室等)现租房用。三、主要施工方案及主要技术措施：本工程按设计施工图、施工图标准、市政排水管渠工程质量检验评定标准(CJJ3-90)、市政桥梁工程质量检验评定标准(CJJ2-90)、砼结构工程施工及验收规范(GB50204-92)、给水排水构筑物施工及验收规范(GBJ141-90)、给水排水管道工程施工及验收规范(GB50268-97)组织施工。1、工程施工测量A、根据建设单位提供施工图实地确定泵房轴线位置，实地钉好定位桩。B、根据建设单位提供的水准点，按四等水准测量要求将高程引测到工地附近合适的地点，做好标记，在施工过程中经常复核，随着工程施工进度，对各个部位高程进行布设。2、围堰工程根据施工现场的实际情况，围堰设在河道中，因梁溪河施工进入施工现场的河道已被封住，打桩船及挖泥船等水上施工设备无法进入施工现场进行清淤打桩，现准备先采用粘土装入草袋在河中堆出水面，考虑到河中淤泥较深，为防止围堰滑动倒塌需再在草袋围堰上竖打桩架6打双排圆木桩，绑扎横木拉结构钢丝绳加固围堰。同时为防止老驳岸渗水，围堰与两端老驳岸交接处设3mX3m的三角防渗段。围堰施工所用土方全部外购，并人工扛运至堰内填筑。施工结束后拆除围堰均需汽车15公里外运弃土。3、基坑开挖泵房开挖基坑距老驳岸较近，且需挖除部分老驳岸，故沿老驳岸位置打稍径①20，桩长4.0M，围护圆木桩，同时为确保泵房基坑，墙体等正常施工，同时确保施工人员安全，满足排水沟，坑要求，决定基坑工作面宽度不小于1.50米。根据施工现场的实际情况，故本次基坑开挖采用人工开挖。因现场无施工场地，基坑开挖土方及拆除废料全部人工扛运30M外运。河道回填土方需全部外购，再人工增运30M至河道后用于回填。本工程清淤方式采用冲吸式清淤，把围堰内水抽干，然后用高压压浆泵把淤泥释成稀浆，再用泥浆泵吸入专用运浆槽罐车内，外运泥浆废弃。所清淤泥由于垃圾特殊，又无法进行现场沉淀，故...
