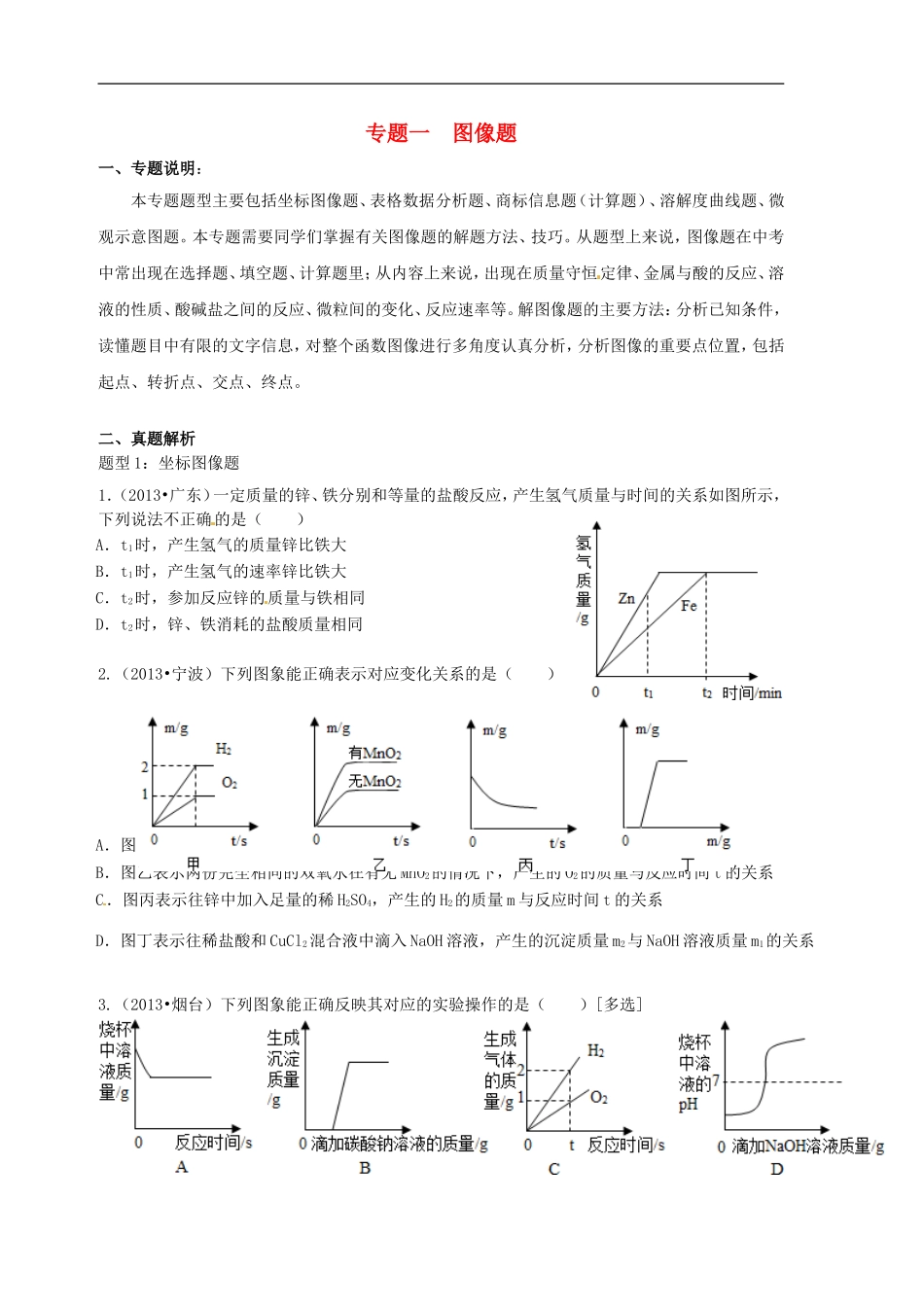

专题一图像题一、专题说明：本专题题型主要包括坐标图像题、表格数据分析题、商标信息题（计算题）、溶解度曲线题、微观示意图题。本专题需要同学们掌握有关图像题的解题方法、技巧。从题型上来说，图像题在中考中常出现在选择题、填空题、计算题里；从内容上来说，出现在质量守恒定律、金属与酸的反应、溶液的性质、酸碱盐之间的反应、微粒间的变化、反应速率等。解图像题的主要方法：分析已知条件，读懂题目中有限的文字信息，对整个函数图像进行多角度认真分析，分析图像的重要点位置，包括起点、转折点、交点、终点。二、真题解析题型1：坐标图像题1．（2013•广东）一定质量的锌、铁分别和等量的盐酸反应，产生氢气质量与时间的关系如图所示，下列说法不正确的是（）A．t1时，产生氢气的质量锌比铁大B．t1时，产生氢气的速率锌比铁大C．t2时，参加反应锌的质量与铁相同D．t2时，锌、铁消耗的盐酸质量相同2.（2013•宁波）下列图象能正确表示对应变化关系的是（）A．图甲表示水通电分解产生的气体质量m与反应时间t的关系B．图乙表示两份完全相同的双氧水在有无MnO2的情况下，产生的O2的质量与反应时间t的关系C．图丙表示往锌中加入足量的稀H2SO4，产生的H2的质量m与反应时间t的关系D．图丁表示往稀盐酸和CuCl2混合液中滴入NaOH溶液，产生的沉淀质量m2与NaOH溶液质量m1的关系3.（2013•烟台）下列图象能正确反映其对应的实验操作的是（）[多选]A．将锌片插入盛有一定量稀硫酸的烧杯中B．向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量C．电解水D．向盛有一定量稀盐酸的烧杯中不断滴入NaOH溶液至过量题型2：表格数据分析题4．（2011•广东）下列数轴表示正确的是（）A．B．C．D．题型3：溶解度曲线题5．（2013•广东）如图是A、B两种物质的溶解度曲线，根据图示回答下列问题：（1）t1°C时，A、B两种物质的溶解度是AB（填“＞”、“＜”或“=”，下同）．（2）将t3°C的A、B两种物质的饱和溶液各200g，降温至t1°C，析出晶体的质量关系是AB．（3）t2°C时，100g水中溶解50gA刚好饱和，那么50g水中溶解gB也刚好达饱和，此时溶液的质量分数是（精确到0.1%）．6.（2013•烟台）如图是甲、乙、丙三种物质的溶解度曲线，下列说法错误的是（）A．要配置相同质量分数的甲、丙两种物质的饱和溶液，应该将温度控制t1℃B．t2℃时，将30g甲物质加入到50g水中不断搅拌，形成的溶液中溶质的质量分数是37.5%C．要从甲物质的饱和溶液中获得晶体甲，可采用降温结晶的方法D．将丙物质的饱和溶液转化为不饱和溶液可以采用加水或降温的方法题型4：微观示意图题7．（2011•广东）如图为某反应的微观示意图，请回答：（1）反应后的物质是（填“纯净物”、“混合物”）．（2）该反应的化学方程式为8．（2013•聊城）以下是某化学反应的微观示意图（、分别表示不同元素的原子），下列对图示反应的理解中，正确的是（）A．该反应属于化合反应B．反应物和生成物中共含有三种元素C．反应物和生成物中只有一种单质2D．参加反应的物质分子个数之比为1：19.（2013•烟台）下图为某反应的微观示意图，其中不同的球代表不同元素的原子．下列说法错误的是（）A．生成物可能都是氧化物B．乙中元素的化合价在反应前后保持不变C．生成物的分子个数比为1：2D．反应前后原子的种类和数目都不变10．（2013•上海）如图是某化学反应的示意图（“○”与“o”分别代表不同元素原子），该反应可能为（）A．氢气的燃烧B．水的电解C．甲烷的燃烧D．一氧化碳的燃烧3
