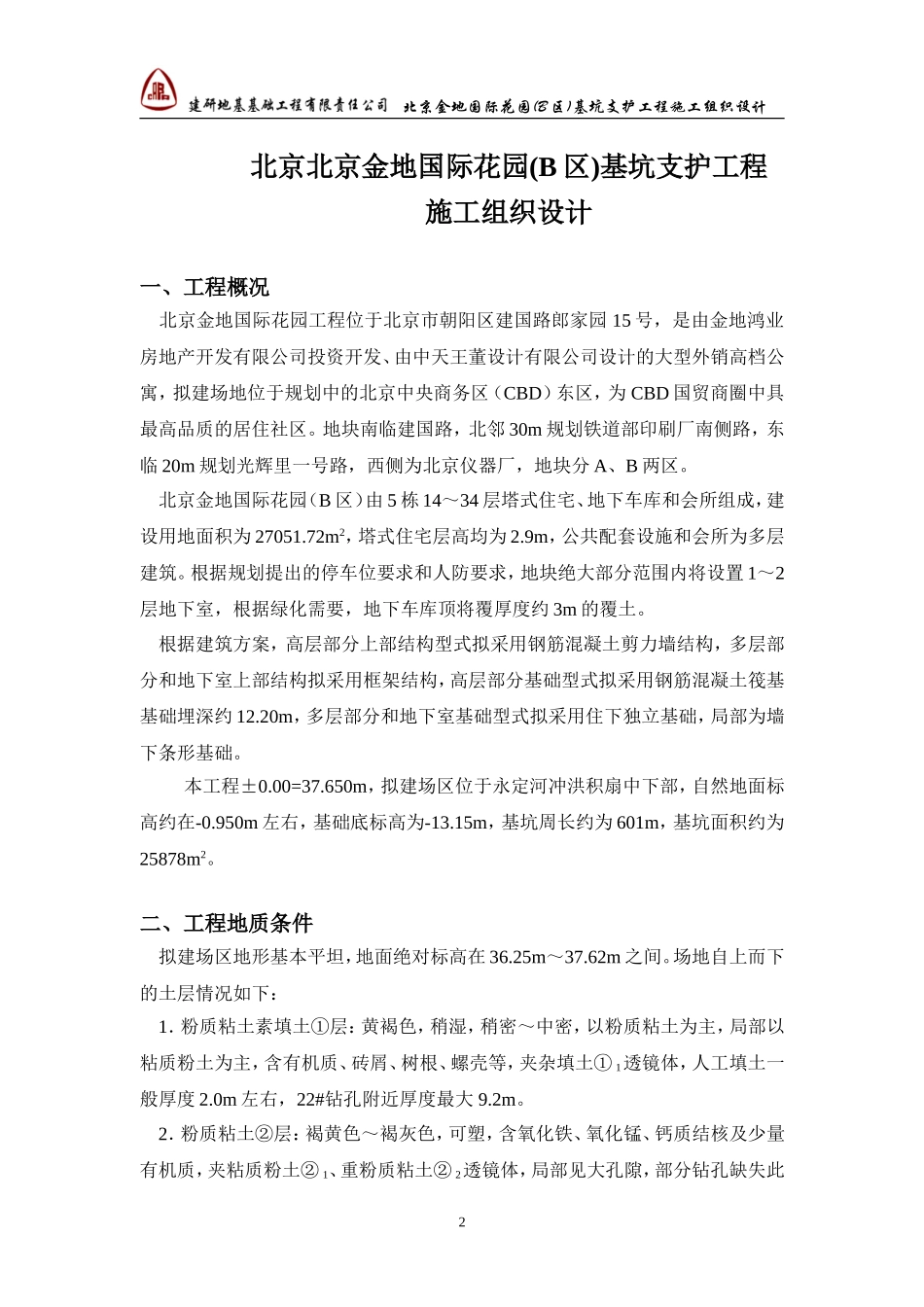

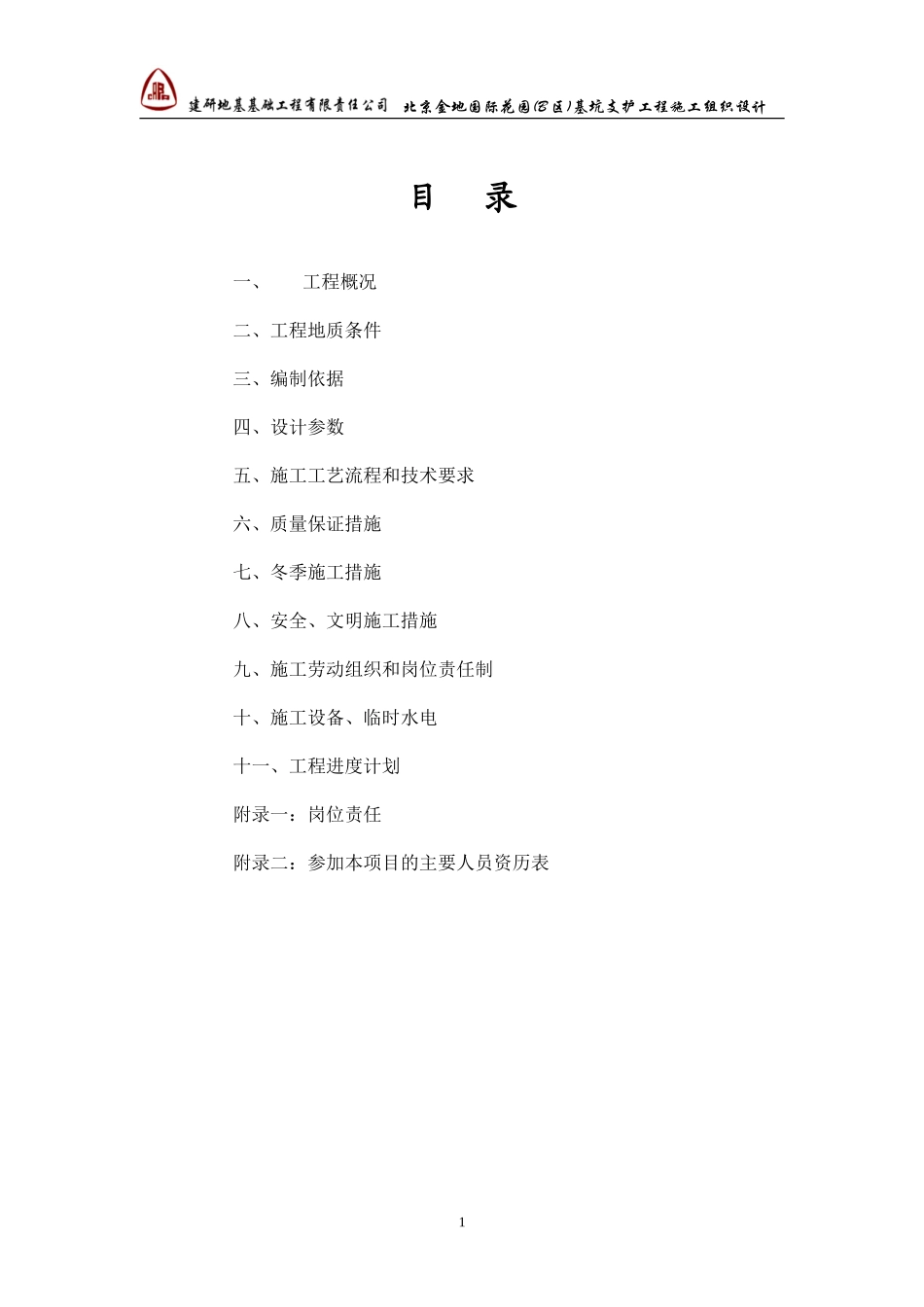

北京金地国际花园(B区)基坑支护工程施工组织设计目录一、工程概况二、工程地质条件三、编制依据四、设计参数五、施工工艺流程和技术要求六、质量保证措施七、冬季施工措施八、安全、文明施工措施九、施工劳动组织和岗位责任制十、施工设备、临时水电十一、工程进度计划附录一：岗位责任附录二：参加本项目的主要人员资历表1北京金地国际花园(B区)基坑支护工程施工组织设计北京北京金地国际花园(B区)基坑支护工程施工组织设计一、工程概况北京金地国际花园工程位于北京市朝阳区建国路郎家园15号，是由金地鸿业房地产开发有限公司投资开发、由中天王董设计有限公司设计的大型外销高档公寓，拟建场地位于规划中的北京中央商务区（CBD）东区，为CBD国贸商圈中具最高品质的居住社区。地块南临建国路，北邻30m规划铁道部印刷厂南侧路，东临20m规划光辉里一号路，西侧为北京仪器厂，地块分A、B两区。北京金地国际花园（B区）由5栋14～34层塔式住宅、地下车库和会所组成，建设用地面积为27051.72m2，塔式住宅层高均为2.9m，公共配套设施和会所为多层建筑。根据规划提出的停车位要求和人防要求，地块绝大部分范围内将设置1～2层地下室，根据绿化需要，地下车库顶将覆厚度约3m的覆土。根据建筑方案，高层部分上部结构型式拟采用钢筋混凝土剪力墙结构，多层部分和地下室上部结构拟采用框架结构，高层部分基础型式拟采用钢筋混凝土筏基基础埋深约12.20m，多层部分和地下室基础型式拟采用住下独立基础，局部为墙下条形基础。本工程±0.00=37.650m，拟建场区位于永定河冲洪积扇中下部，自然地面标高约在-0.950m左右，基础底标高为-13.15m，基坑周长约为601m，基坑面积约为25878m2。二、工程地质条件拟建场区地形基本平坦，地面绝对标高在36.25m～37.62m之间。场地自上而下的土层情况如下：1．粉质粘土素填土①层：黄褐色，稍湿，稍密～中密，以粉质粘土为主，局部以粘质粉土为主，含有机质、砖屑、树根、螺壳等，夹杂填土①1透镜体，人工填土一般厚度2.0m左右，22#钻孔附近厚度最大9.2m。2．粉质粘土②层：褐黄色～褐灰色，可塑，含氧化铁、氧化锰、钙质结核及少量有机质，夹粘质粉土②1、重粉质粘土②2透镜体，局部见大孔隙，部分钻孔缺失此2北京金地国际花园(B区)基坑支护工程施工组织设计层，本层厚度0.8～4.2m。3．砂质粉土③层：褐黄色，稍湿～湿，中密，含云母、氧化铁、氧化锰、有机质，夹粘质粘土薄层，部分钻孔缺失此层，本层厚度0.9～3.4m。4．粘质粉土④层：褐黄色～褐灰色，稍湿～湿，中密，含云母、氧化铁、氧化锰、有机质，夹粘土④1透镜体，部分钻孔缺失此层，本层厚度0.8～4.3m。5．粉质粘土⑤层：褐黄色～褐灰色，可塑，含氧化铁、氧化锰、钙质结核、螺壳，夹细砂⑤1透镜体，本层厚度1.0～4.5m。6．中砂⑥层：褐黄色，湿～饱和，中密～密实，主要矿物成分为石英、长石、云母，含少量砾石，夹卵石⑥1、粗砂⑥2、细砂⑥3、粉质粘土⑥4透镜体。本层厚度6.7～12.7m。7．粉质粘土⑦层：褐黄色，可塑，含氧化铁、氧化锰、云母及钙质，夹粘土⑦1透镜体。本层厚度0.9～5.6m。8．粘质粉土⑧层：褐黄色，稍湿～湿，中密，含云母、氧化铁、氧化锰、钙质结核，夹粉质粘土⑧1、粘土⑧2、粉砂⑧3透镜体。本层厚度1.8～6.1m。9．细砂⑨层：褐黄色，饱和，中密～密实，主要矿物成分为石英、长石、云母，含少量砾石，夹卵石⑨1、中砂⑨2、圆砾⑨3、粉质粘土见透镜体。本层厚度2.2～6.5m。10．卵石⑩层：杂色，饱和，密实，亚圆形为主，一般粒径2～4cm，最大粒径11cm，卵石含量约60％，母岩成分以灰岩、砂岩、石英岩为主，粒间充填细砂、砾砂及粗砂，夹中砂⑩1透镜体。本层厚度1.2～7.2m。11．粘土⑾层：褐黄色，硬塑，含氧化铁、氧化锰、有机质，夹粉质粘土⑾1、粘质粉土⑾2透镜体。本层揭露厚度5.6～9.2m。12．粉砂⑿层：褐黄色，湿～饱和，中密～密实，主要矿物成分为石英、长石、云母，夹中砂⑿1透镜体。本层揭露厚度0.3～3.9m。13．卵石⒀层：杂色，饱和，密实，亚圆形为主，一般粒径3～6cm，最大粒径11cm，卵石含量约70％，母岩成分以灰岩、砂岩、石英岩为主，砂、砾石充填，部分钻孔穿透此...
