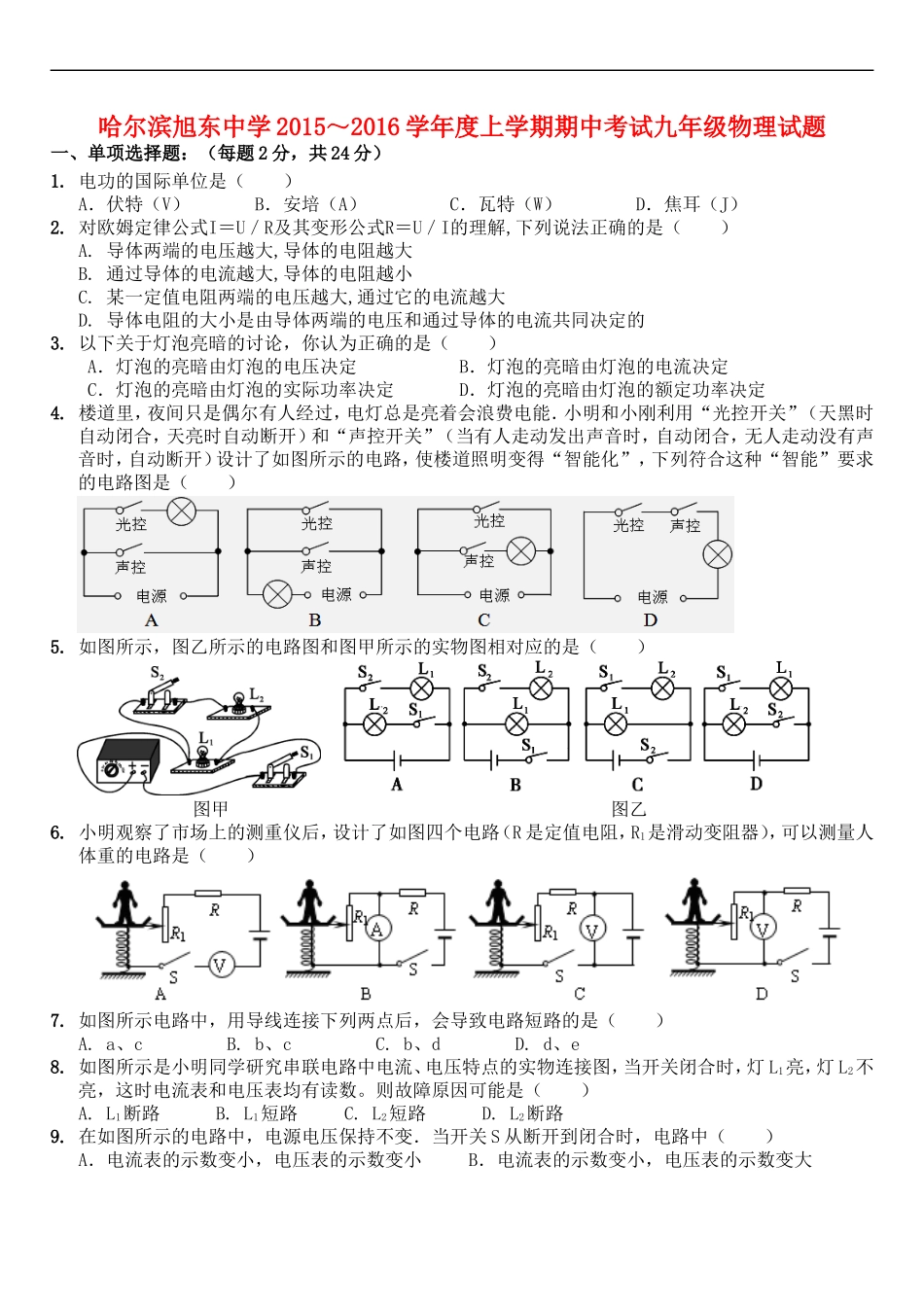

哈尔滨旭东中学2015～2016学年度上学期期中考试九年级物理试题一、单项选择题：（每题2分，共24分）1.电功的国际单位是（）A．伏特（V）B．安培（A）C．瓦特（W）D．焦耳（J）2.对欧姆定律公式I＝U／R及其变形公式R＝U／I的理解,下列说法正确的是（）A.导体两端的电压越大,导体的电阻越大B.通过导体的电流越大,导体的电阻越小C.某一定值电阻两端的电压越大,通过它的电流越大D.导体电阻的大小是由导体两端的电压和通过导体的电流共同决定的3.以下关于灯泡亮暗的讨论，你认为正确的是（）A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定D．灯泡的亮暗由灯泡的额定功率决定4.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）5.如图所示，图乙所示的电路图和图甲所示的实物图相对应的是（）图甲图乙6.小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器），可以测量人体重的电路是（）7.如图所示电路中，用导线连接下列两点后，会导致电路短路的是（）A.a、cB.b、cC.b、dD.d、e8.如图所示是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（）A.L1断路B.L1短路C.L2短路D.L2断路9.在如图所示的电路中，电源电压保持不变．当开关S从断开到闭合时，电路中（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数变大（第7题图）（第8题图）（第9题图）10.如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a、b、d三灯实际功率的大小关系式中正确的是（）A．Pa＝Pd＝PbB．Pa＞Pd＞PbC．Pa＝Pd＞PbD．Pa＜Pd＝Pb11.如图电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（）A．定值电阻R1的阻值为20ΩB．滑动变阻器R2的阻值变化范围为0～10ΩC．两个电压表的示数之和始终是6VD．变阻器滑片在中点时，电流表示数为0.4A12.如图所示的电路，将AB两端接入10V电源，电压表示数为7.5V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为6V，则R1∶R3的值为（）A．1∶1B．1∶2C．1∶3D．2∶3（第11题图）（第12题图）二、非选择题：（共46分）13.（2分）如图所示，甲、乙、丙、丁四个带电体，甲吸引乙、甲排斥丙、丙吸引丁，如果丙带正电，则乙带，丁带.14.（2分）如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的，你的判断的依据是.（第13题图）（第14题图）15.（2分）如图所示，要将L1、L2串联连接，需用导线将连接起来；要将L1、L2并联2连接，需用导线将连接起来.16.（2分）如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小雪同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab＝V，Ubc＝V，Uac＝3V．（第15题图）（第16题图）17.（2分）在“探究电流跟电压关系”的实验中，控制保持不变，多次测量的目的是并使结论具有普遍性。18.（2分）在一段电阻不变的导体两端加6V电压时，通过的电流为0.6A，导体的电阻为Ω；导体两端电压为零时，导体的电阻为Ω.19.（2分）电阻R1、R2串联在电路中，已知R1:R2＝3:2，则通过两个电阻的电流之比I1:I2＝，两个电阻消耗的电功率之比P1:P2＝．20.（2分）如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为A。21.（2分）如图是灯L和电阻R的电流随电压变化图像，电阻R的阻值为Ω.若把它们...
