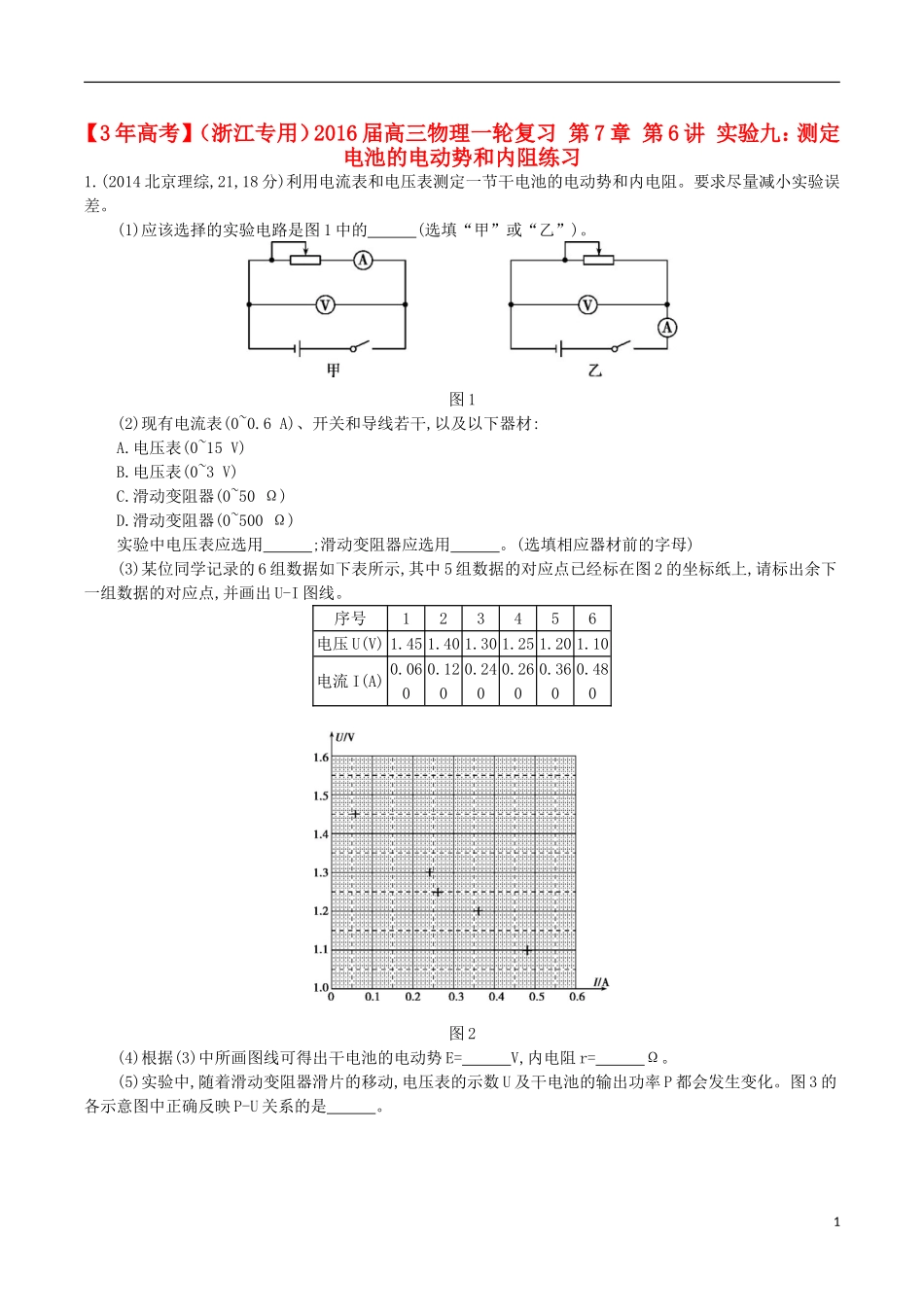

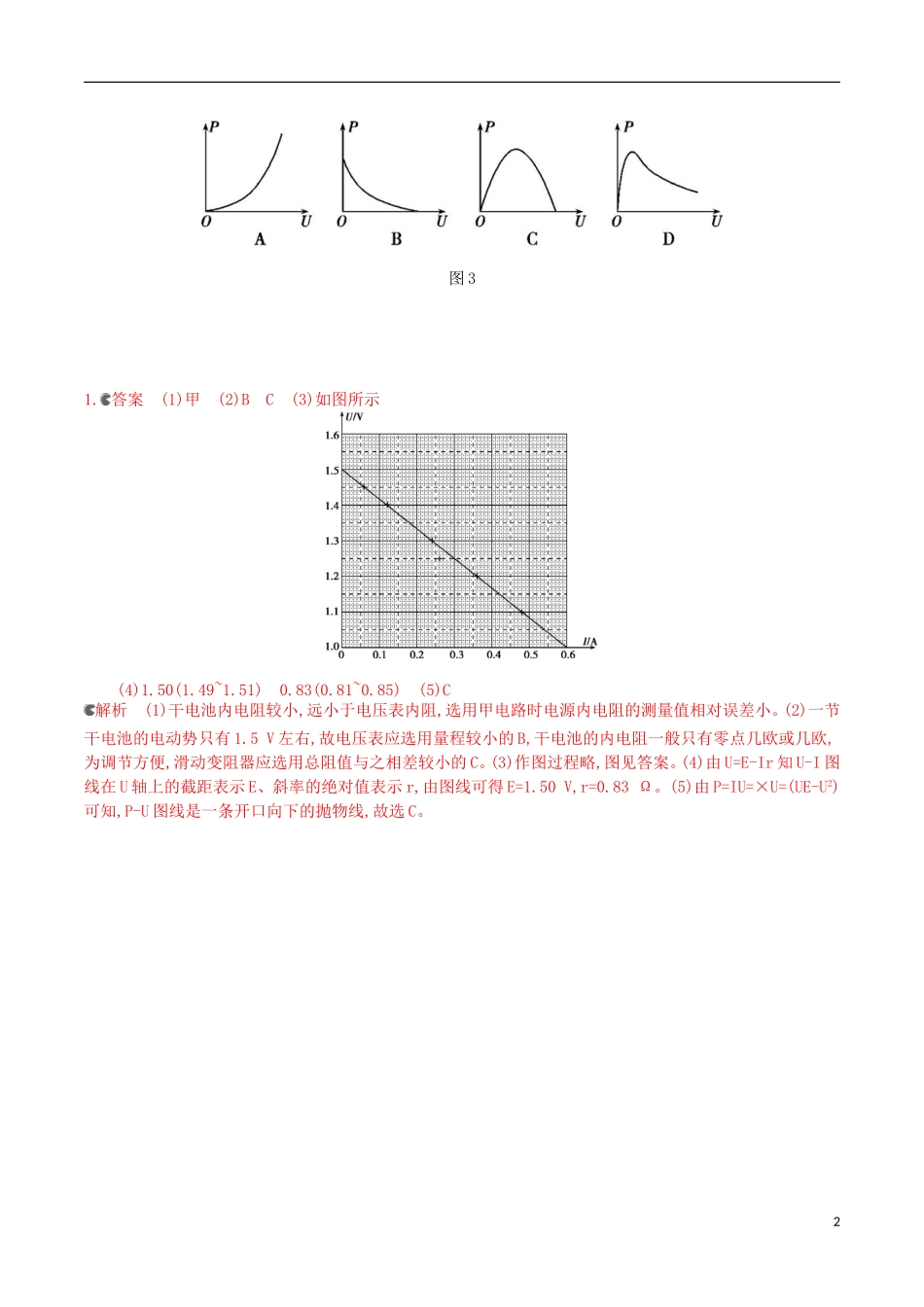

【3年高考】（浙江专用）2016届高三物理一轮复习第7章第6讲实验九：测定电池的电动势和内阻练习1.(2014北京理综,21,18分)利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。(1)应该选择的实验电路是图1中的(选填“甲”或“乙”)。图1(2)现有电流表(0~0.6A)、开关和导线若干,以及以下器材:A.电压表(0~15V)B.电压表(0~3V)C.滑动变阻器(0~50Ω)D.滑动变阻器(0~500Ω)实验中电压表应选用;滑动变阻器应选用。(选填相应器材前的字母)(3)某位同学记录的6组数据如下表所示,其中5组数据的对应点已经标在图2的坐标纸上,请标出余下一组数据的对应点,并画出U-I图线。序号123456电压U(V)1.451.401.301.251.201.10电流I(A)0.0600.1200.2400.2600.3600.480图2(4)根据(3)中所画图线可得出干电池的电动势E=V,内电阻r=Ω。(5)实验中,随着滑动变阻器滑片的移动,电压表的示数U及干电池的输出功率P都会发生变化。图3的各示意图中正确反映P-U关系的是。1图31.答案(1)甲(2)BC(3)如图所示(4)1.50(1.49~1.51)0.83(0.81~0.85)(5)C解析(1)干电池内电阻较小,远小于电压表内阻,选用甲电路时电源内电阻的测量值相对误差小。(2)一节干电池的电动势只有1.5V左右,故电压表应选用量程较小的B,干电池的内电阻一般只有零点几欧或几欧,为调节方便,滑动变阻器应选用总阻值与之相差较小的C。(3)作图过程略,图见答案。(4)由U=E-Ir知U-I图线在U轴上的截距表示E、斜率的绝对值表示r,由图线可得E=1.50V,r=0.83Ω。(5)由P=IU=×U=(UE-U2)可知,P-U图线是一条开口向下的抛物线,故选C。2
