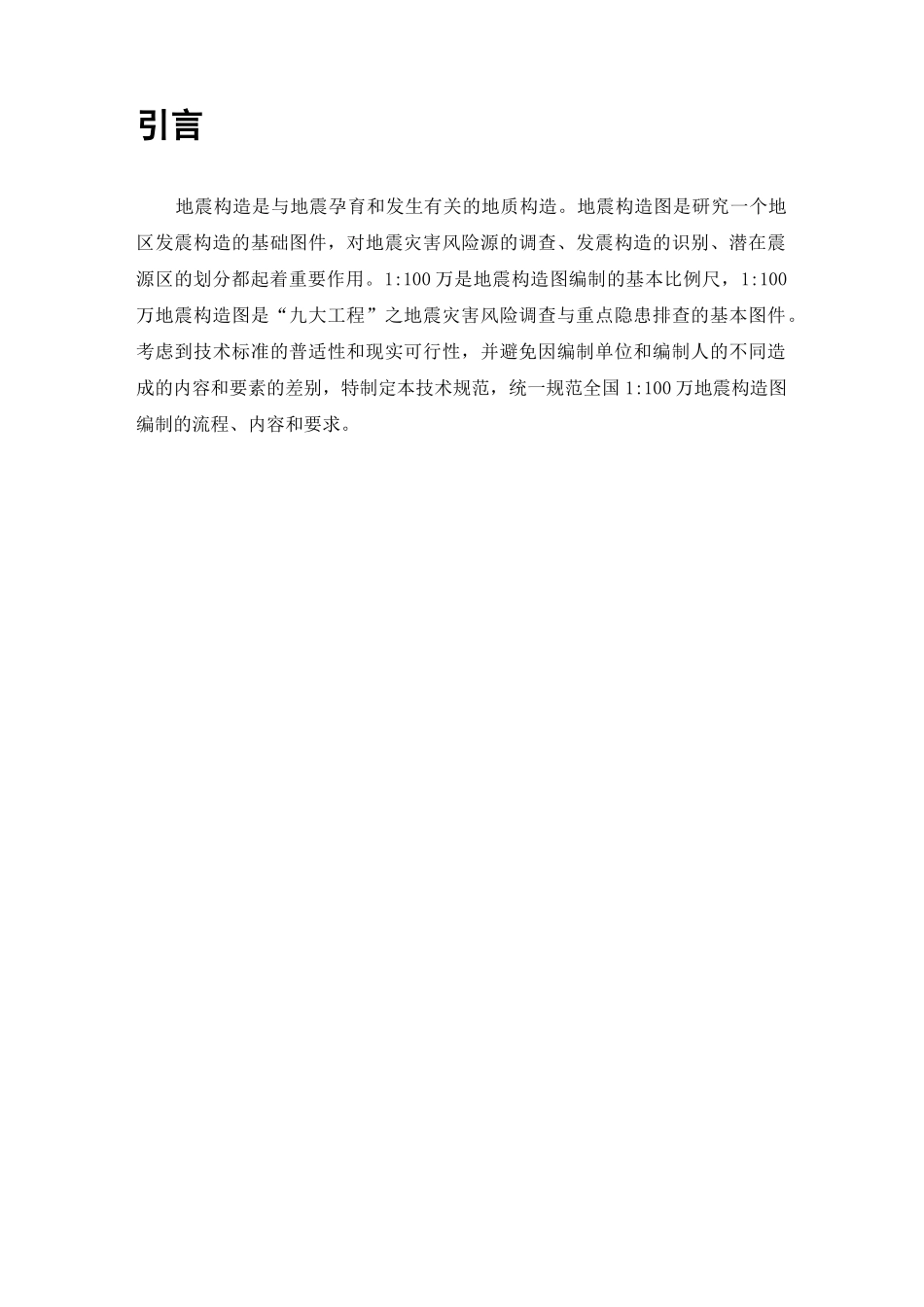

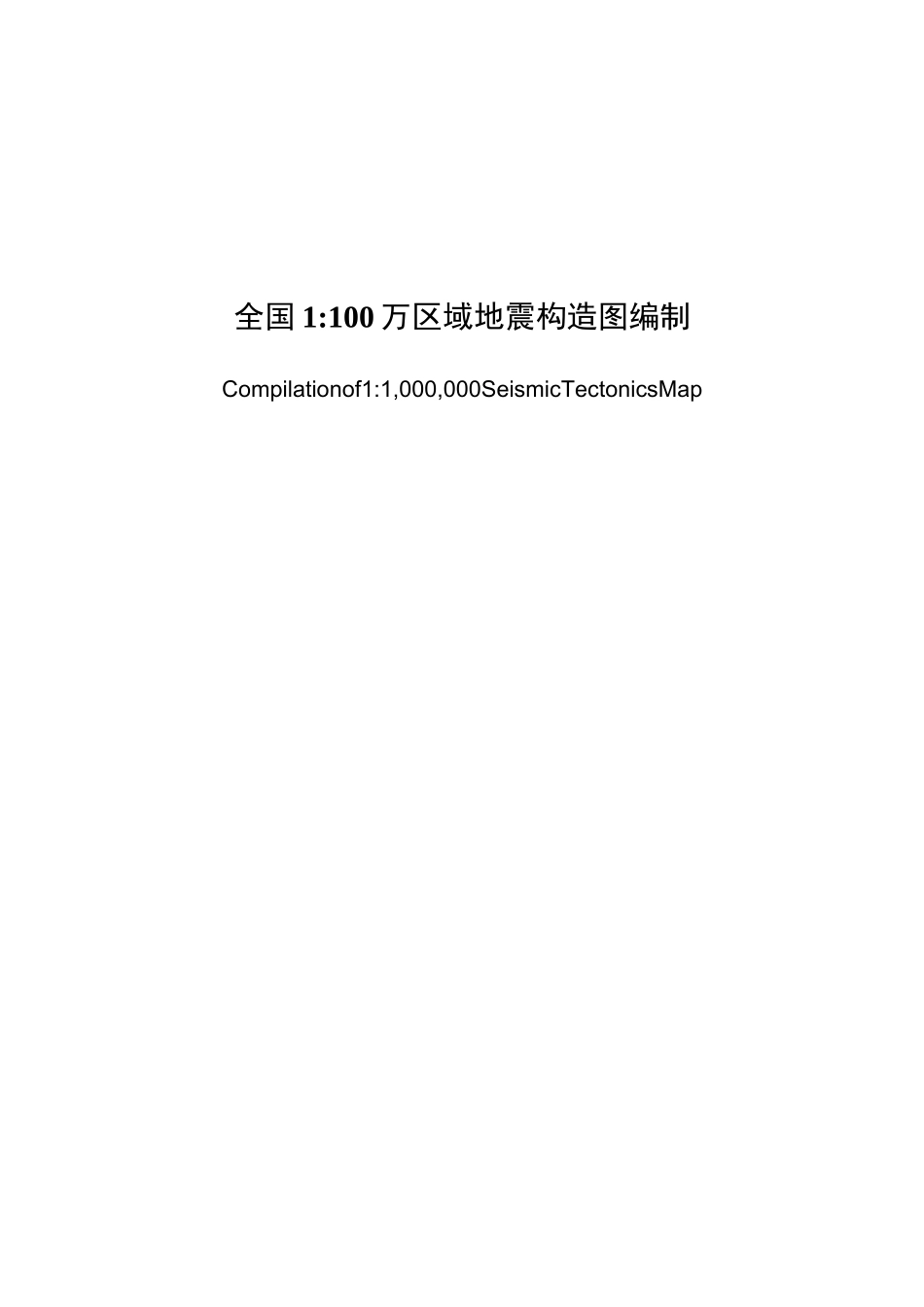

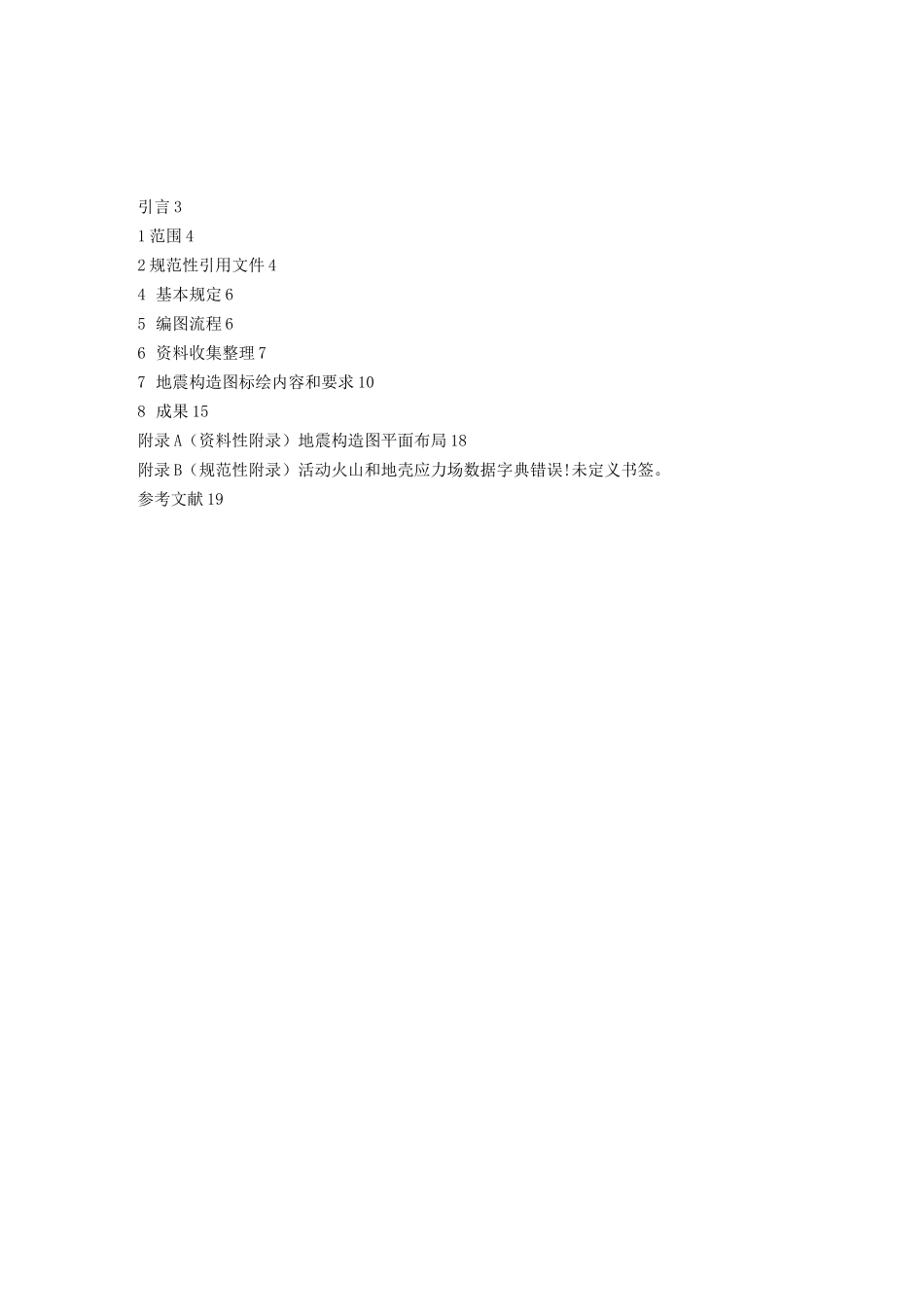

全国1:100万区域地震构造图编制Compilationof1:1,000,000SeismicTectonicsMap引言31范围42规范性引用文件44基本规定65编图流程66资料收集整理77地震构造图标绘内容和要求108成果15附录A（资料性附录）地震构造图平面布局18附录B（规范性附录）活动火山和地壳应力场数据字典错误!未定义书签。参考文献19引言地震构造是与地震孕育和发生有关的地质构造。地震构造图是研究一个地区发震构造的基础图件，对地震灾害风险源的调查、发震构造的识别、潜在震源区的划分都起着重要作用。1:100万是地震构造图编制的基本比例尺，1:100万地震构造图是“九大工程”之地震灾害风险调查与重点隐患排查的基本图件。考虑到技术标准的普适性和现实可行性，并避免因编制单位和编制人的不同造成的内容和要素的差别，特制定本技术规范，统一规范全国1:100万地震构造图编制的流程、内容和要求。1范围本技术规范规定了1:100万地震构造图编制的编图流程、资料收集整理、地震构造图标绘的内容和要求，附图、成果类型和地震构造图说明书的编写要求。本技术规范适用于地震灾害风险调查中1:100万地震构造图的编制，其他工作中涉及的地震构造图的编制也可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T958区域地质图图例GB17740地震震级的规定GB17741工程场地地震安全性评价GB17742中国地震烈度表GB/T36072活动断层探测DB/T531:50000活动断层填图DB/T651:50000活动断层填图数据库规范3术语和定义GB17740、GB17741、GB17742、GB/T36072、GB/T18207（所有部分）、DB/T53界定的以及下列术语和定义适用于本文件。3.1活动断层activefault距今12万年以来有过活动的断层，包括晚更新世断层和全新世断层。[GB/T36072—2018，定义3.1]3.2活动构造activetectonics晚更新世以来有活动的地质构造，包括活动断层、活动褶皱、活动盆地、活动隆起等。[GB17741，定义3.10]3.3地震构造seismictectonics与地震孕育和发生有关的地质构造。[GB17741，定义3.4]3.4地震构造环境seismotectonicsetting与区域地震活动及其空间分布关系密切的地壳动力学与地质构造背景总称。[GB/T36072—2018，定义3.18]3.5地震构造图seismic-tectonicsmap反映一定区域范围内地震构造环境的图件。3.6地震区seismicregion地震活动性和地震构造环境均相类似的区域。[GB17741，定义3.7]3.7地震带seismicbelt地震活动性与地震构造条件密切相关的地带。[GB17741，定义3.8]3.8古地震paleo-earthquake没有文字记载、采用地质学方法发现的地震事件[GB/T36072—2018，定义3.16]4.1地震构造图的底图应采用满足1:100万比例尺的基础地理信息数据。4.2应按照GB/T17740的规定使用震级。震级采用符号M表示。4.3应按照DB/T72—2018《活动断层探察图形符号》的规定使用图形符号。4.4地震构造图数据库的数据字典应符合DB/T65—2016的规定。4.5地震构造图应采用：a)CGCS2000国家大地坐标系；b)等角横切椭圆柱投影，中央经线为最接近图幅中央的整数经线；c)规整图幅。4.6地震构造图应包含：图名、主图、数字比例尺、线段比例尺、投影方式图例和责任表。附录A中图A.1给出了地震构造图平面布局示例。5编图流程5.1编图流程包括下列三个阶段：a)资料收集整理；b)地震构造图编制和数据库建设c)成果产出。5.2图1给出了地震构造图编制工作流程示意图。图1地震构造图编制工作流程示意图6资料收集与信息提取6.11:100万地震构造图编制应收集下列资料和信息a）基础地理信息数据；b）遥感数据和遥感解译c）地质资料和信息；c）活动构造资料和信息；d）地球物理资料和信息；e）地震资料和信息；f）大地测量资料和信息；6.2基础地理信息a）应提取水系、山系、省市（县）、主要公路、铁路等信息。b）应提取与地震构造图编制密切相关的地名、地物点信息。6.3遥感数据和遥感解释6.3.1遥感数据应收集不同时间段、分辨率不低于15m的卫星遥感数据、航空遥感数据等。6.3.2遥感解译应提取的遥感信息和制作、完善的数据包括：a）对编图区、特别是工作基...
