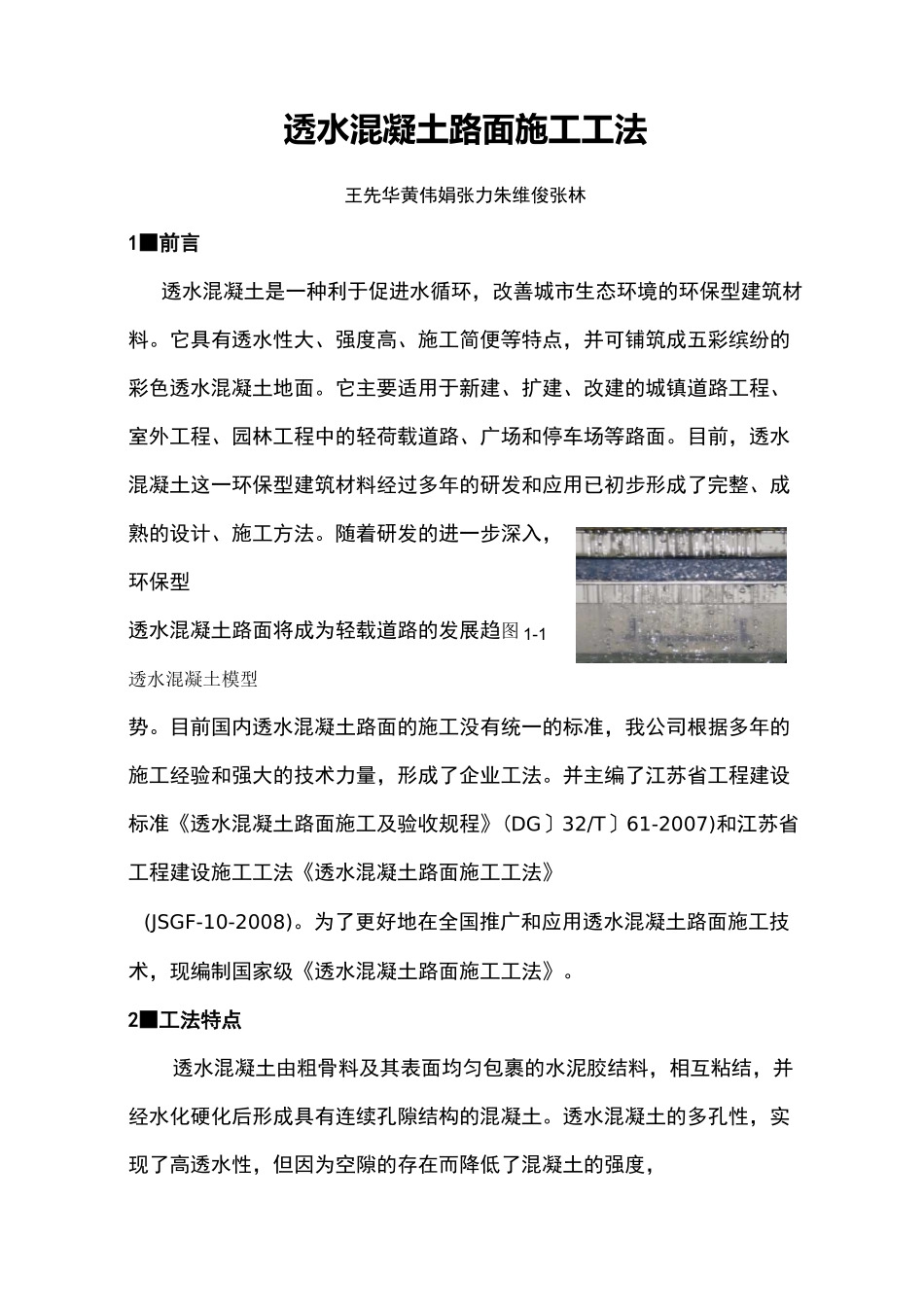

透水混凝土路面施工工法王先华黄伟娟张力朱维俊张林1■前言透水混凝土是一种利于促进水循环，改善城市生态环境的环保型建筑材料。它具有透水性大、强度高、施工简便等特点，并可铺筑成五彩缤纷的彩色透水混凝土地面。它主要适用于新建、扩建、改建的城镇道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等路面。目前，透水混凝土这一环保型建筑材料经过多年的研发和应用已初步形成了完整、成熟的设计、施工方法。随着研发的进一步深入，环保型透水混凝土路面将成为轻载道路的发展趋图1-1透水混凝土模型势。目前国内透水混凝土路面的施工没有统一的标准，我公司根据多年的施工经验和强大的技术力量，形成了企业工法。并主编了江苏省工程建设标准《透水混凝土路面施工及验收规程》(DG〕32/T〕61-2007)和江苏省工程建设施工工法《透水混凝土路面施工工法》(JSGF-10-2008)。为了更好地在全国推广和应用透水混凝土路面施工技术，现编制国家级《透水混凝土路面施工工法》。2■工法特点透水混凝土由粗骨料及其表面均匀包裹的水泥胶结料，相互粘结，并经水化硬化后形成具有连续孔隙结构的混凝土。透水混凝土的多孔性，实现了高透水性，但因为空隙的存在而降低了混凝土的强度，本工法特点是利用特定的透水混凝土配比和施工工艺，确保施工的透水混凝土路面具有良好的透水性能和足够的强度要求。透水混凝土路面与普通混凝土路面相比具有不同的特点：它具有透水性大、水泥用量小、强度高、施工简便等特点。同时透水混凝土路面能够增加渗入地表的雨水，缓解城市的地下水位急剧下降等一些城市环境问题。当降雨较大时能减轻城市排水设施的负担，防止河流泛滥和水体污染。又能使雨水迅速渗入地下，还原地下水，保持土壤湿度。透水混凝土既能防止路面积水，夜间不反光，增加路面安全性和通行舒适性，还能调节城市空间的温度和湿度，改善城市热循环，缓解热岛效应。大孔隙率能降低车辆行驶时的路面噪音，创造舒适的交通环境。大量的空隙还能吸附城市污染物（如粉尘），减少扬尘污染。而且易于维护，空隙不会破损、不易堵塞。同时透水混凝土路面还可以根据路面和环境需求设计图案，充分做到路面与周围环境的完美结合。3■适用范围透水混凝土路面适用于新建、扩建、改建的城镇道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等的路面。4■工艺原理透水性混凝土是一类非封闭型的多孔生态混凝土，它由特殊级配的集图2-1图2-2料，水泥，外加剂，矿物掺合料和水按一定比例和特定工艺配制而成的，由于集料级配特殊，形成了蜂窝状结构，由其可见，它是以水泥胶结浆体薄层包裹在粗骨料颗粒的表面，作为骨料颗粒之间的胶结层，形成骨架-孔隙结构有助于提高混凝土的透水性能，但同时亦对混凝土的强度产生不良影响，其结构模型如图4-1所示。本工法利用特定的透水混凝土配合比和施工工艺，从而实现了既能满足高透水性路面要求同时又能确保其路面具有足够的强度。羊有效空除有放空猱无效亞勰图4-1透水混凝土路面施工前，必须根据实际路面使用要求而进行前期设计按实际使用情况，透水性混凝土可分为两大类:—类是直接摊铺在路基上的透水性混合料，经压实、养护等工艺构筑而成的透水性混凝土路面；另一类是由透水性混凝土经特定工艺和模具成型的混凝土制品，然后再将它们铺装在透水性路基上，称作透水性铺装。透水性混凝土路面的铺筑必须有与之相配套的路基，以保证透过路面的雨水能够顺利补充地下水资源或能回收利用。与传统的封闭性路基结构相比，透水性混凝土路基是开放式的，典型的透水性路面结构示意图4-2如所示。图4-25■施工工艺流程及操作要点5.1每立方米透水混凝土中材料的推荐用量为：胶凝材料：300kg〜450kg；（增强料与水泥）碎石料：1400kg〜1600kg；水胶比：0.28〜0.32。彩色透水混凝土颜料掺入量根据工程要求，经现场试验后确定。5.2透水混凝土路面厚度选择标准5.2.1透水混凝土面层结构设计，分单色彩色层设计及彩色和素色双色组合层设计。采用双色组合层时，彩色面层厚度应不低于30mm。5.2.2人行道、步行街、广场（景观广场）、园林小道等，可采用强度等级为C20的透水混凝土，厚...
