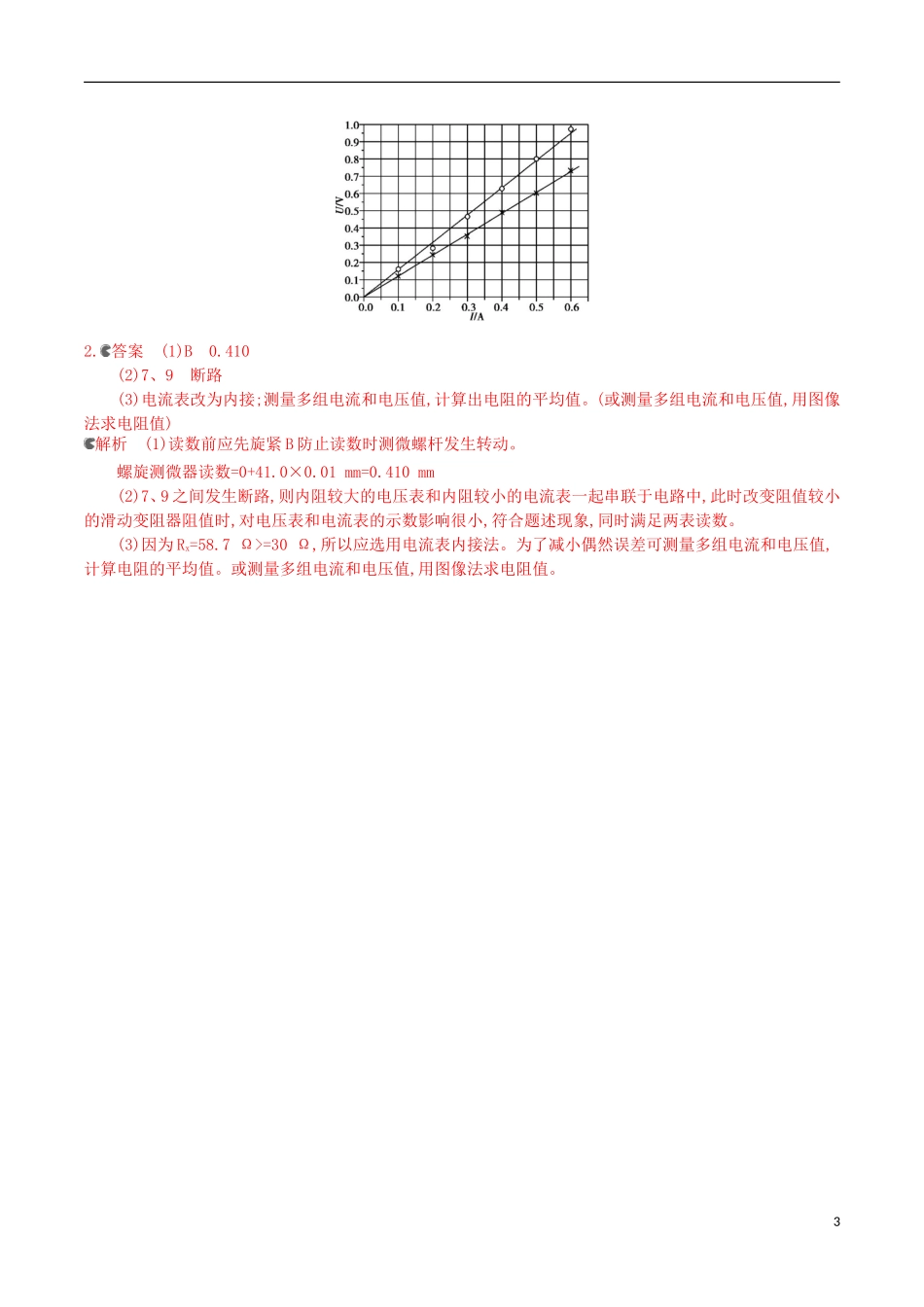

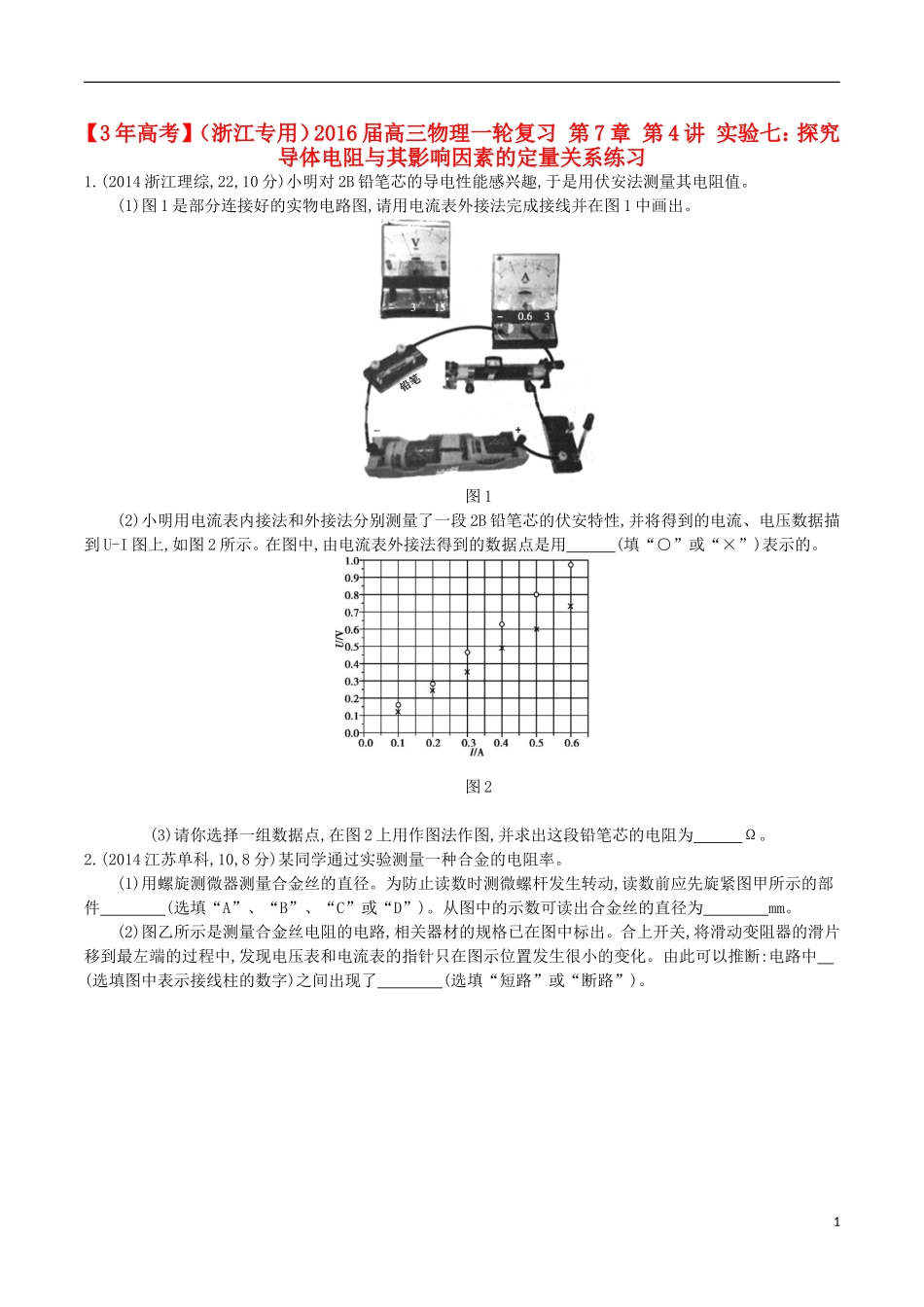

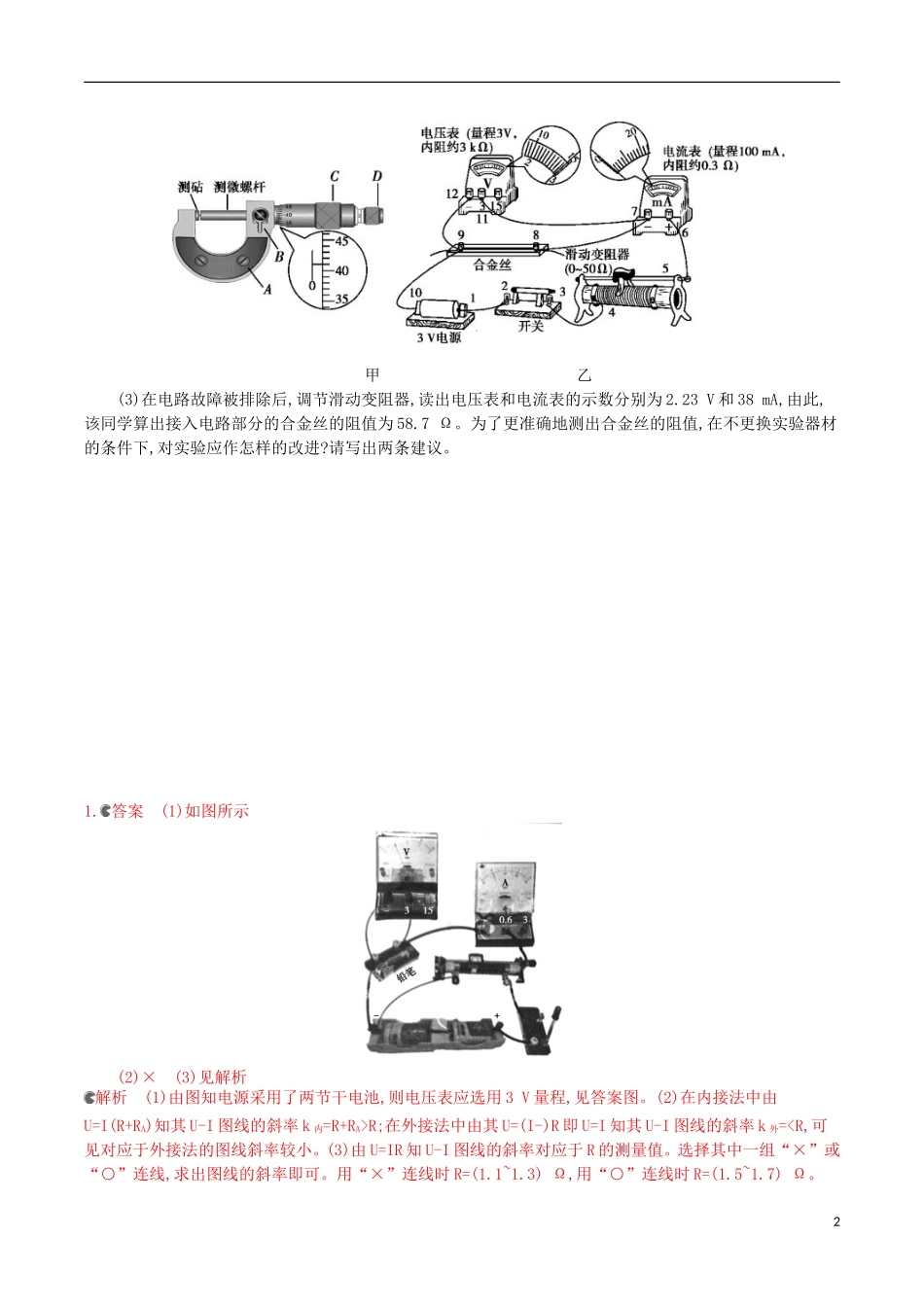

【3年高考】（浙江专用）2016届高三物理一轮复习第7章第4讲实验七：探究导体电阻与其影响因素的定量关系练习1.(2014浙江理综,22,10分)小明对2B铅笔芯的导电性能感兴趣,于是用伏安法测量其电阻值。(1)图1是部分连接好的实物电路图,请用电流表外接法完成接线并在图1中画出。图1(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性,并将得到的电流、电压数据描到U-I图上,如图2所示。在图中,由电流表外接法得到的数据点是用(填“○”或“×”)表示的。图2(3)请你选择一组数据点,在图2上用作图法作图,并求出这段铅笔芯的电阻为Ω。2.(2014江苏单科,10,8分)某同学通过实验测量一种合金的电阻率。(1)用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动,读数前应先旋紧图甲所示的部件(选填“A”、“B”、“C”或“D”)。从图中的示数可读出合金丝的直径为mm。(2)图乙所示是测量合金丝电阻的电路,相关器材的规格已在图中标出。合上开关,将滑动变阻器的滑片移到最左端的过程中,发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断:电路中(选填图中表示接线柱的数字)之间出现了(选填“短路”或“断路”)。1甲乙(3)在电路故障被排除后,调节滑动变阻器,读出电压表和电流表的示数分别为2.23V和38mA,由此,该同学算出接入电路部分的合金丝的阻值为58.7Ω。为了更准确地测出合金丝的阻值,在不更换实验器材的条件下,对实验应作怎样的改进?请写出两条建议。1.答案(1)如图所示(2)×(3)见解析解析(1)由图知电源采用了两节干电池,则电压表应选用3V量程,见答案图。(2)在内接法中由U=I(R+RA)知其U-I图线的斜率k内=R+RA>R;在外接法中由其U=(I-)R即U=I知其U-I图线的斜率k外==30Ω,所以应选用电流表内接法。为了减小偶然误差可测量多组电流和电压值,计算电阻的平均值。或测量多组电流和电压值,用图像法求电阻值。3
