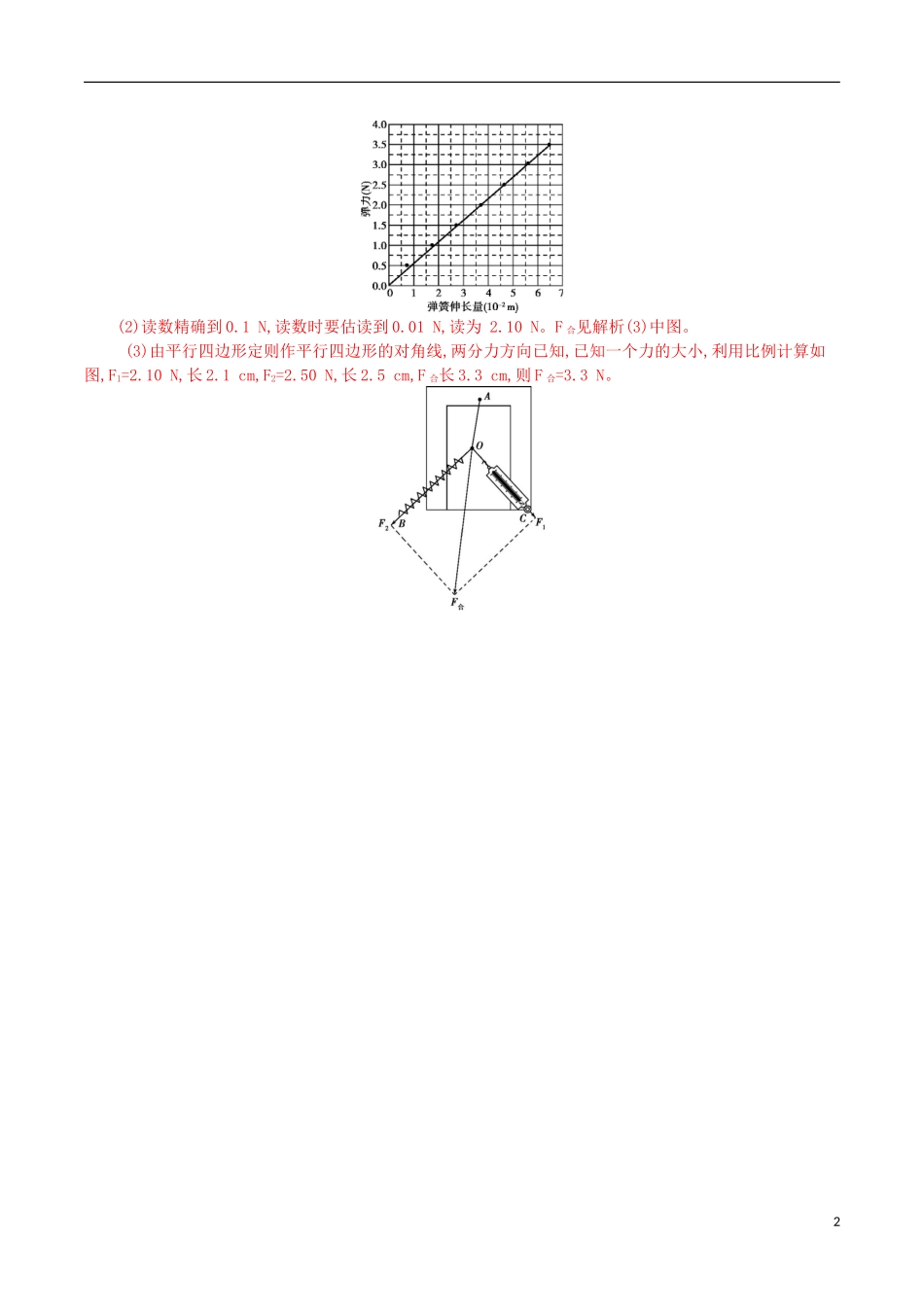

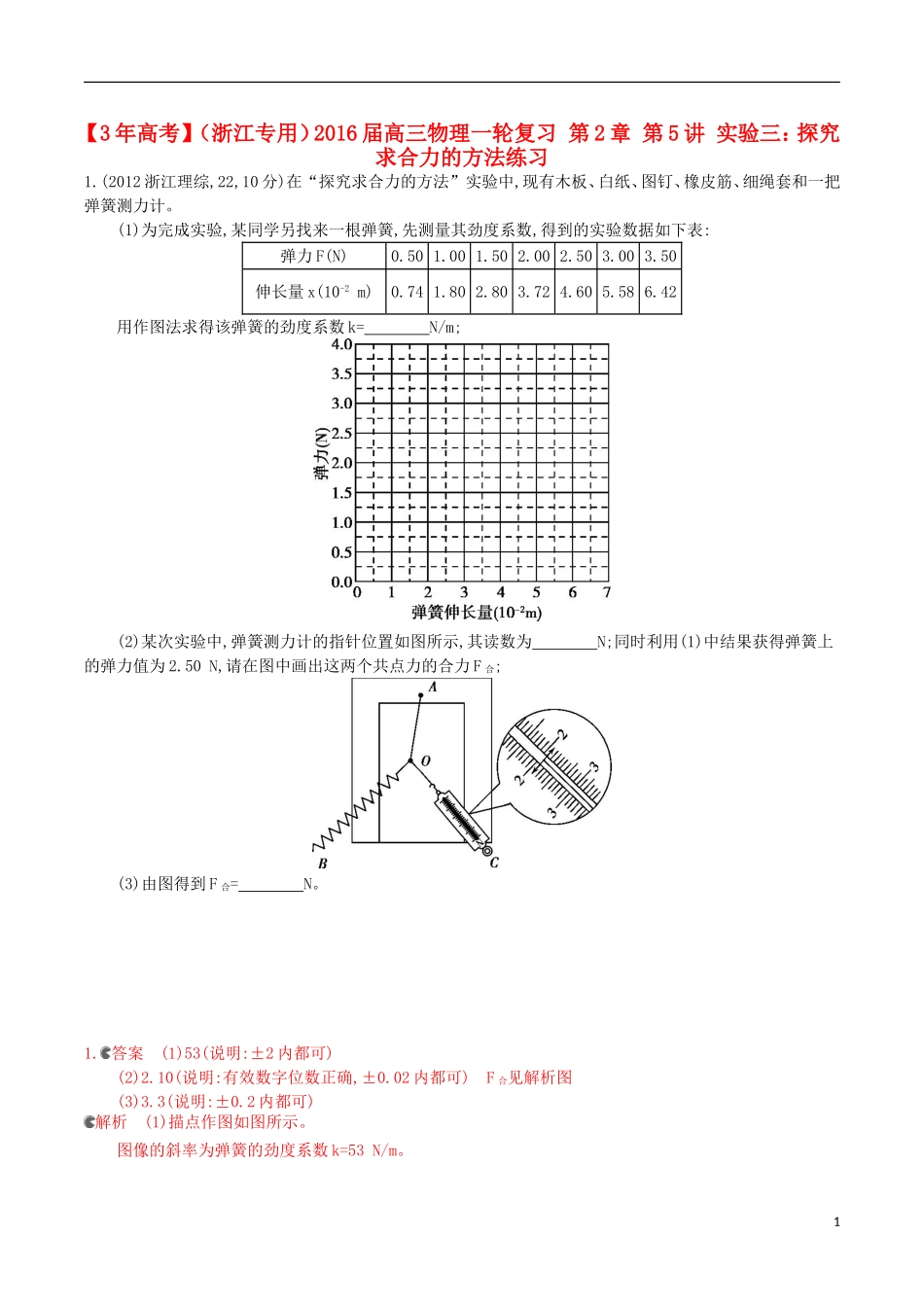

【3年高考】（浙江专用）2016届高三物理一轮复习第2章第5讲实验三：探究求合力的方法练习1.(2012浙江理综,22,10分)在“探究求合力的方法”实验中,现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧测力计。(1)为完成实验,某同学另找来一根弹簧,先测量其劲度系数,得到的实验数据如下表:弹力F(N)0.501.001.502.002.503.003.50伸长量x(10-2m)0.741.802.803.724.605.586.42用作图法求得该弹簧的劲度系数k=N/m;(2)某次实验中,弹簧测力计的指针位置如图所示,其读数为N;同时利用(1)中结果获得弹簧上的弹力值为2.50N,请在图中画出这两个共点力的合力F合;(3)由图得到F合=N。1.答案(1)53(说明:±2内都可)(2)2.10(说明:有效数字位数正确,±0.02内都可)F合见解析图(3)3.3(说明:±0.2内都可)解析(1)描点作图如图所示。图像的斜率为弹簧的劲度系数k=53N/m。1(2)读数精确到0.1N,读数时要估读到0.01N,读为2.10N。F合见解析(3)中图。(3)由平行四边形定则作平行四边形的对角线,两分力方向已知,已知一个力的大小,利用比例计算如图,F1=2.10N,长2.1cm,F2=2.50N,长2.5cm,F合长3.3cm,则F合=3.3N。2
