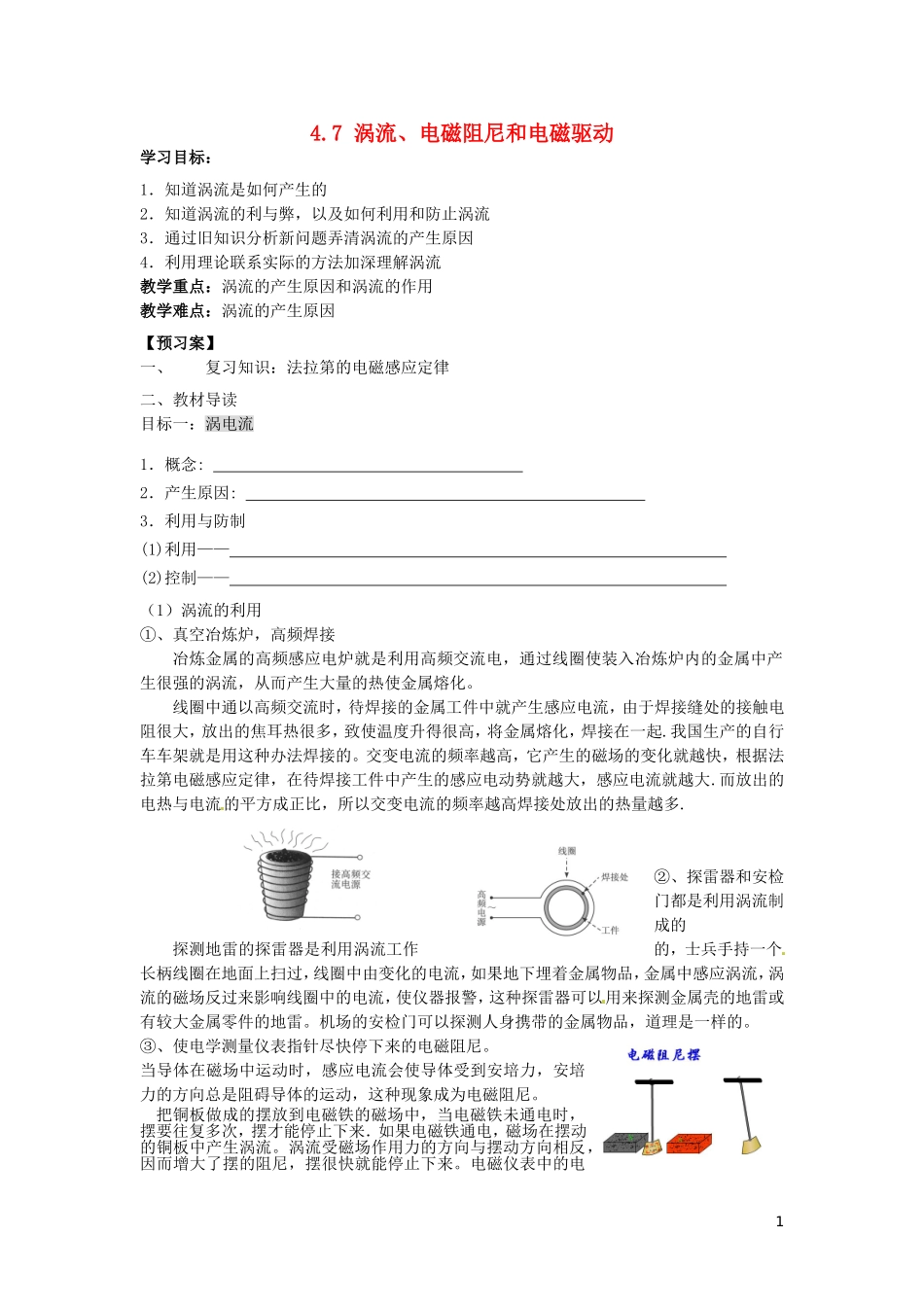

4.7涡流、电磁阻尼和电磁驱动学习目标：1．知道涡流是如何产生的2．知道涡流的利与弊，以及如何利用和防止涡流3．通过旧知识分析新问题弄清涡流的产生原因4．利用理论联系实际的方法加深理解涡流教学重点：涡流的产生原因和涡流的作用教学难点：涡流的产生原因【预习案】一、复习知识：法拉第的电磁感应定律二、教材导读目标一：涡电流1．概念:2．产生原因:3．利用与防制(1)利用——(2)控制——（1）涡流的利用①、真空冶炼炉，高频焊接冶炼金属的高频感应电炉就是利用高频交流电，通过线圈使装入冶炼炉内的金属中产生很强的涡流，从而产生大量的热使金属熔化。线圈中通以高频交流时，待焊接的金属工件中就产生感应电流，由于焊接缝处的接触电阻很大，放出的焦耳热很多，致使温度升得很高，将金属熔化，焊接在一起.我国生产的自行车车架就是用这种办法焊接的。交变电流的频率越高，它产生的磁场的变化就越快，根据法拉第电磁感应定律，在待焊接工件中产生的感应电动势就越大，感应电流就越大.而放出的电热与电流的平方成正比，所以交变电流的频率越高焊接处放出的热量越多.②、探雷器和安检门都是利用涡流制成的探测地雷的探雷器是利用涡流工作的，士兵手持一个长柄线圈在地面上扫过，线圈中由变化的电流，如果地下埋着金属物品，金属中感应涡流，涡流的磁场反过来影响线圈中的电流，使仪器报警，这种探雷器可以用来探测金属壳的地雷或有较大金属零件的地雷。机场的安检门可以探测人身携带的金属物品，道理是一样的。③、使电学测量仪表指针尽快停下来的电磁阻尼。当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象成为电磁阻尼。把铜板做成的摆放到电磁铁的磁场中，当电磁铁未通电时，摆要往复多次，摆才能停止下来．如果电磁铁通电，磁场在摆动的铜板中产生涡流。涡流受磁场作用力的方向与摆动方向相反，因而增大了摆的阻尼，摆很快就能停止下来。电磁仪表中的电1磁阻尼器就是根据涡流磁效应制作的，在磁电式测量仪表中，常把使指针偏转的线圈绕在闭合铝框上，当测量电流流过线圈时，铝框随线圈指针一起在磁场中转动，这时铝框内产生的涡流将受到磁场作用力，抑止指针的摆动，使指针较快地稳定在指示位置上。此外，电气机车的电磁制动器也是根据这一效应制作的。④、电磁灶电磁灶的台面下布满了金属导线缠绕的线圈，采用磁场感应涡加流加热原理，当通上交替变化极快的交流电时，在台板与铁锅底之间产生强大的交变的磁场，磁感线穿过锅体，使锅底产生强涡流，当磁场内的磁力线通过铁质锅底时会产生无数的涡流是锅的本身自行高速发热，就放出大量的热量，然后再作用于锅内食物，将饭菜煮熟。这种最新的加热方式，能减少热量传递的中间环节，可大大提升制热效率，比传统炉具（电炉、气炉）节省能源一半以上。（2）涡流的防止涂有绝缘的薄硅钢片叠加的铁芯，在变化的磁场中，产生的涡流被限制在狭窄的薄片之内，回路的电阻很大，涡流大为减弱，又因为硅钢片比普通的电阻大，可以进一步减小涡流损失，电动机和变压器的铁芯都不是整块金属。线圈中流过变化的电流,在铁芯中产生的涡流使铁芯发热,浪费了能量,还可能损坏电器。减少涡流的途径:①增大铁芯材料的电阻率,常用的材料是硅钢。②用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯。【例一】用丝线悬挂闭合金属环，悬于O点，虚线左边有匀强磁场，右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有向外的匀强磁场，会有这种现象吗？目标二：电磁驱动1.概念：2.原理：2
