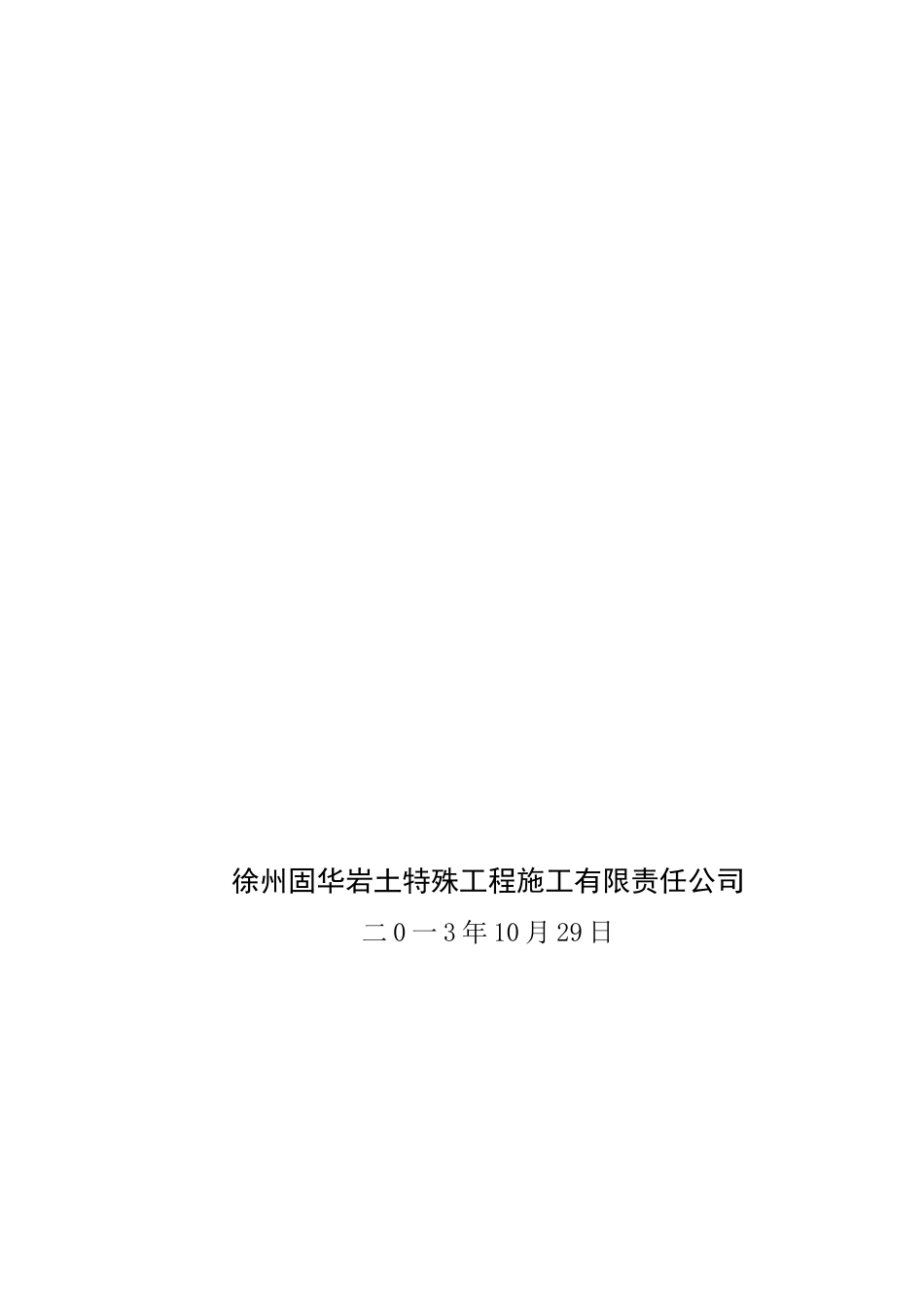

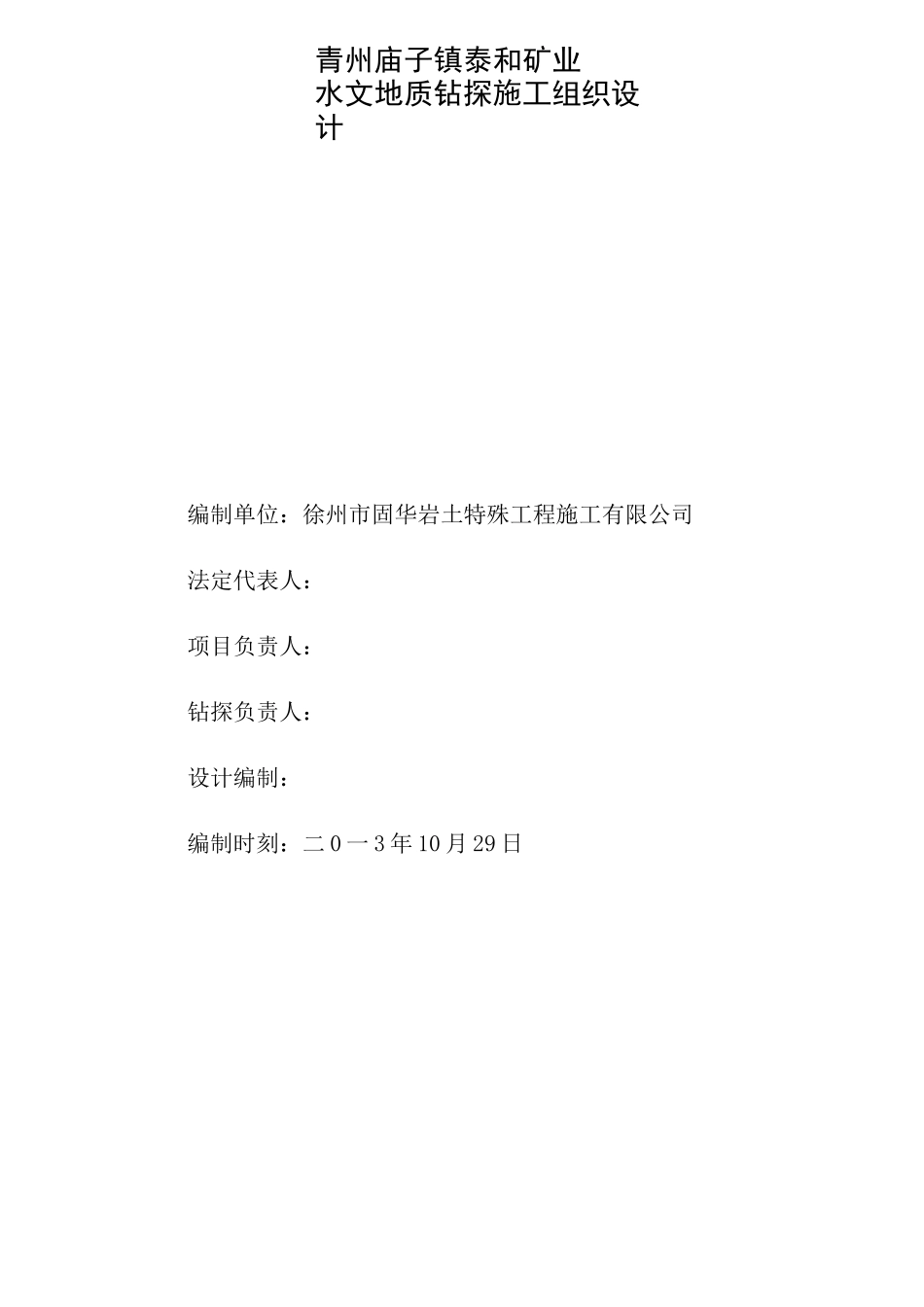

徐州固华岩土特殊工程施工有限责任公司二0一3年10月29日青州庙子镇泰和矿业水文地质钻探施工组织设计编制单位：徐州市固华岩土特殊工程施工有限公司法定代表人：项目负责人：钻探负责人：设计编制：编制时刻：二0一3年10月29日图号附图名称比例尺1青州庙子镇泰和矿业施工现场布置图1:5002青州庙子镇泰和矿业水文孔结构图1:5003青州庙子镇泰和矿业水文孔焊接示意图1:500青州庙子镇泰和矿业水文地质钻探施工组织设计第一节水文孔施工目的及任务水文地质钻探是实现水文地质条件探测、矿井充水因素分析研究的大体手腕，在本次补勘工程量组成中占有较大的比重。它所完成的任务内容包括以下几个方面：（1）形成矿井水文地质实验系统；（2）成立并初步完善含水层动态观测系统；第二节设计编制依据1、《矿山地球物理勘探规程》2、《矿山地质勘查规范》（DZ/T0215-2002）3、《矿山地质勘探地质钻孔工程质量标准》4、《矿山资源地质勘探地表水、地下水长期观测及水样采取规程》第三节施工技术要求一、水文孔钻孔要素采区补设计水文地质钻孔6个，编号为观1、观2、观3、观4、观5和观6。将原采区内的观测水文孔6个，下放钻具冲洗，将堵塞的水文孔冲洗干净，钻孔编号为观1'、观2'、观3'、观4'、观5'、观6'。二、钻孔施工技术要求（一）钻探施工技术要求1、简易水文观测全孔进行简易水文观测，并做到：①套管下至基岩后进行回次水位观测，每一个回次提钻后和下钻前各观测一次孔内水位；②正常钻进时每小时观测一次冲洗液消耗量，若回次时刻小于一小时，则每回次观测一次。发觉漏失大时，每10〜30分钟观测一次，并进行最大消耗量观测；③在钻进进程中，如遇有严峻漏水、掉块、塌孔、缩径等现象时，要准确记录其发生的层位和深度及最大漏水量等。2、孔斜要求观一、观2、观3、观4、观5、观6孔终孔孔斜不超过10。所有钻孔施工完毕后，要对孔底坐标进行精准定位。3、钻具丈量依据煤田地质勘探规范，孔深每百米、下套管、变径处、遇严峻涌（漏）水等水文地质现象、终孔均需进行丈量钻具，并合理平差。特别要做好各主要标志层、漏浆层的丈量钻具工作。4、对钻孔冲洗液要求钻孔施工宜采用清水钻进，本地层破碎不能用清水钻进时，则必需采用泥浆钻进，钻孔结束下放水文观测管后，必需采取清水洗井方法，使泥浆排出，洗井要求以返回水澄清或不返回为止。5、原始记录各项原始记录必需利用钢笔或铅笔填写，做到填写及时、准确、齐全、清楚，并妥帖保管，不得追记或写画与生产无关的内容。对写错的地方只准划改不准涂改，且划改不得超过三次。6、辑录工作水文地质辑录，就是将钻探进程中观测描述的现象、测量的数据和取得的实物，准确、完整、如实的进行整理、测算、编绘和记录工作，是水文地质钻探中最终、也是最重要的一项工作。7、水文地质观测水文地质观测是水文地质钻探的核心工作，是揭露地下水文地质条件的直接依据，主要的观测项目有：（1）观测冲洗液的消耗量：泥浆坑为5mX4mXm，挖的泥浆坑要规则，并用砖墙砌筑，并做好防渗。全孔进行冲洗液消耗量观测。二、扩孔后下入直径219mm的套管（2）基岩段施工1、直径190mm钻至设计深度停钻，停钻深度以孔口350m为准。二、冲洗钻孔后下入①108X6mm的无缝钢管及花管钻孔结构见图1-1（二）观1'水文孔施工顺序（1）提起观测套管1、第一将水文观测孔内的套管掏出，套管深度估计170米。（2）洗孔1、套管掏出后，下放①50钻具进行洗孔。二、钻孔深度估计350米，冲洗的钻具落底后，应分不同层位来回冲洗，保证冲洗的质量。A2图1-1水文孔结构图巾108沢6±0.00m-T00.0m花管水文孔说明：1、花管共加工总长249.5m；2、水文管连接用管外加强筋焊接，加强筋长度不小于210mm，个数不少于不得低于6mm；—345.5m—3500mi丿3加强筋210X30X6根2花管G108X6m1钢管G108X6m序号名称规格或代号单位设计制图青州泰和矿业水文孔结构图审核第四节钻探技术办法一、钻孔结构：按照矿方技术要求，肯定钻孔结构，见钻孔结构图。二、钻具组合：一苴駁一、基岩：©190mm硬质合金钻头+©159mm钻铤+©76mm钻杆+主动钻杆。二、表土：©220mm牙轮钻头+主动钻杆。三、冲洗液利用：一、冲洗液的配制：...
