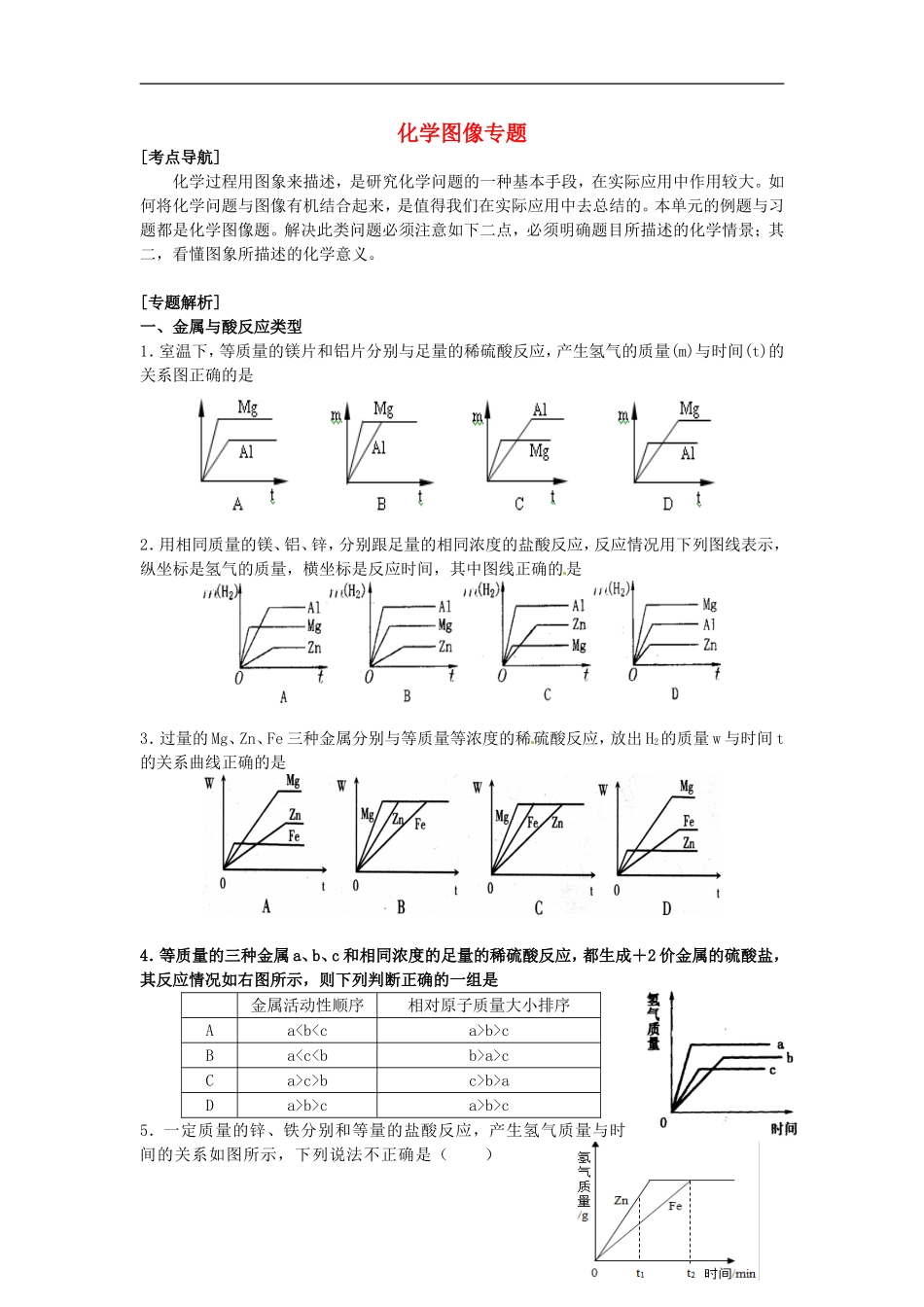

化学图像专题[考点导航]化学过程用图象来描述，是研究化学问题的一种基本手段，在实际应用中作用较大。如何将化学问题与图像有机结合起来，是值得我们在实际应用中去总结的。本单元的例题与习题都是化学图像题。解决此类问题必须注意如下二点，必须明确题目所描述的化学情景；其二，看懂图象所描述的化学意义。[专题解析]一、金属与酸反应类型1．室温下，等质量的镁片和铝片分别与足量的稀硫酸反应，产生氢气的质量(m)与时间(t)的关系图正确的是2．用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是3．过量的Mg、Zn、Fe三种金属分别与等质量等浓度的稀硫酸反应，放出H2的质量w与时间t的关系曲线正确的是4．等质量的三种金属a、b、c和相同浓度的足量的稀硫酸反应，都生成＋2价金属的硫酸盐，其反应情况如右图所示，则下列判断正确的一组是金属活动性顺序相对原子质量大小排序Aab>cBaa>cCa>c>bc>b>aDa>b>ca>b>c5．一定质量的锌、铁分别和等量的盐酸反应，产生氢气质量与时间的关系如图所示，下列说法不正确是（）A．t1时，产生氢气的质量锌比铁大B．t1时，产生氢气的速率锌比铁大C．t2时，参加反应的锌的质量与铁相同D．t2时，锌、铁消耗的盐酸质量相同二、溶液酸碱度的变化6．将一定浓度的硫酸加水稀释，下列图像可能符合的是（m为加水的质量）7．下列各图能表示18.25g质量分数为2%的盐酸与20g质量分数为2%氢氧化钠溶液反应的是8．下列溶液通入气体后与下图中的曲线变化相符的是A．氯化钠溶液中不断通入氯化氢气体B．澄清石灰水中不断通入二氧化碳气体C．盐酸中不断通入氨气D．碳酸钠溶液中不断通入氯化氢气体9．在进食过程中与进食后时测定唾液的pH，发现进食开始至10分钟，唾液的酸性逐渐增强；10分钟至40分钟，酸性逐渐减弱。下列符合此事实的图像是（）10．某种药片的有效成份中的氢氧化镁能减缓胃酸过多引起的疼痛，在氢氧化镁与胃酸作用的过程中，胃液pH变化的情况是PHPHPHPHABCD2时间时间时间时间三、反应速率与时间的关系11．有质量相等的两份氯酸钾，只向其中一份加入少量二氧化锰，同时放在两只试管内加热。下列有关放出氧的质量（g）与反应时间（t）的关系图象（图中a是纯氯酸钾的曲线，b是混有二氧化锰的曲线）中正确的是A．B．C．D．四、质量守恒定律型12．镁带在耐高温的密闭容器(含空气)中加热，下列图示中能正确表示容器中所盛物质质量变化的是13.红磷在密闭容器（含有空气）内燃烧，容器内有关的量随时间变化的图象正确的是ABCD14．某不纯的铁粉与稀硫酸反应时，质量关系如图所示，x表示不纯铁粉消耗的质量，Y表示生成氢气的质量，试判断不纯铁粉中混入的杂质是A．MgB．ZnC．CuD．Ag五、溶液的溶质质量分数型15．农业上常用饱和的食盐水选种。在室温保持不变的情况下，饱和食盐水露置在空气中一段时间后，有少量固体析出。对此过程的描述，下列图像正确的是16．某温度时，将烧杯中的mgKNO3饱和溶液恒温下蒸发部分溶剂，然后再将烧杯中的物质逐渐升温(假设溶剂没有损失)，能够正确表示此过程中KNO3溶液中溶质的质量分数(w)与时间(t)关系的示意图是3Y（克）X（克）0.20123456时间时间原子种类物质质量时间原子个数时间元素种类五、综合型17．下列四个示意图分别表示对应的四种操作过程，其中正确的是（）A.向一定量的稀盐酸中不断滴入蒸馏水B.在恒定温度下，向一定量的水中不断加入氯化钠固体C.向一定量的硝酸和硝酸钙混合溶液中不断滴入碳酸钠溶液D.向一定量氢氧化钠溶液中不断滴入稀硫酸18．向100g质量分数为3.65%盐酸中逐渐加入质量分数为4%的氢氧化钠溶液，同时测定溶液的pH值及HCl和NaCl的质量分数（w），分别以它们为纵坐标，并以每次所加氢氧化钠溶液的质量m为横坐标，画出下列函数图像。图像基本正确的是（）19．将某H2SO4溶液分成两等份，分别向其中加入足量的ZnO,ZnCO3固体，充分反应，所得ZnSO4溶淮质量分数与所加固体质量关系图正确的是()420．向下表的甲物质中逐滴加入相映的乙溶液至过量，反应过程中生成气体或沉淀的质量与加入乙的质量关系，能...
