基于51单片机的蓝牙智能光控窗帘VIP免费

基于51单片机的蓝牙智能光控窗帘_第1页
1/25
基于51单片机的蓝牙智能光控窗帘_第2页
2/25
基于51单片机的蓝牙智能光控窗帘_第3页
3/25

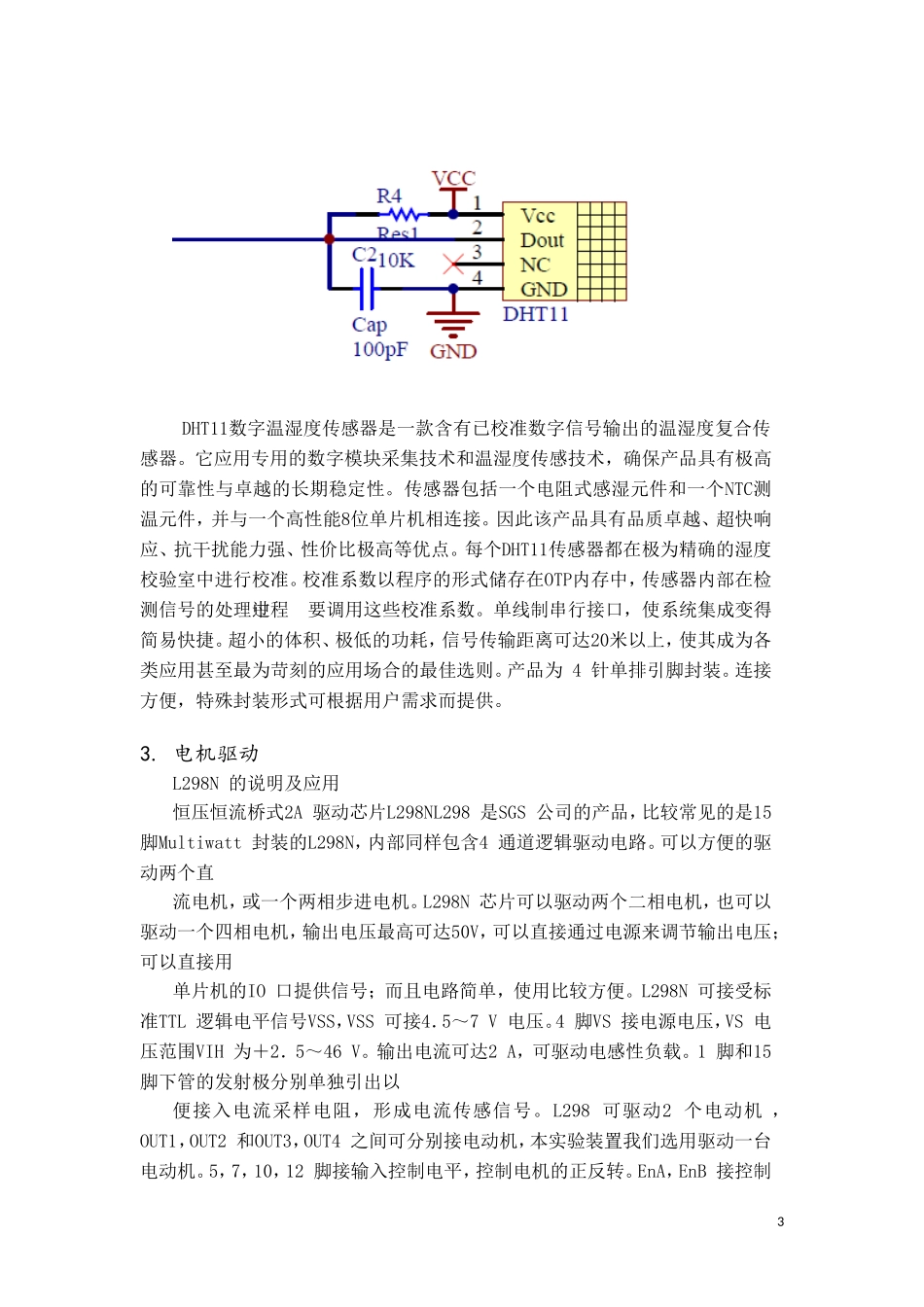

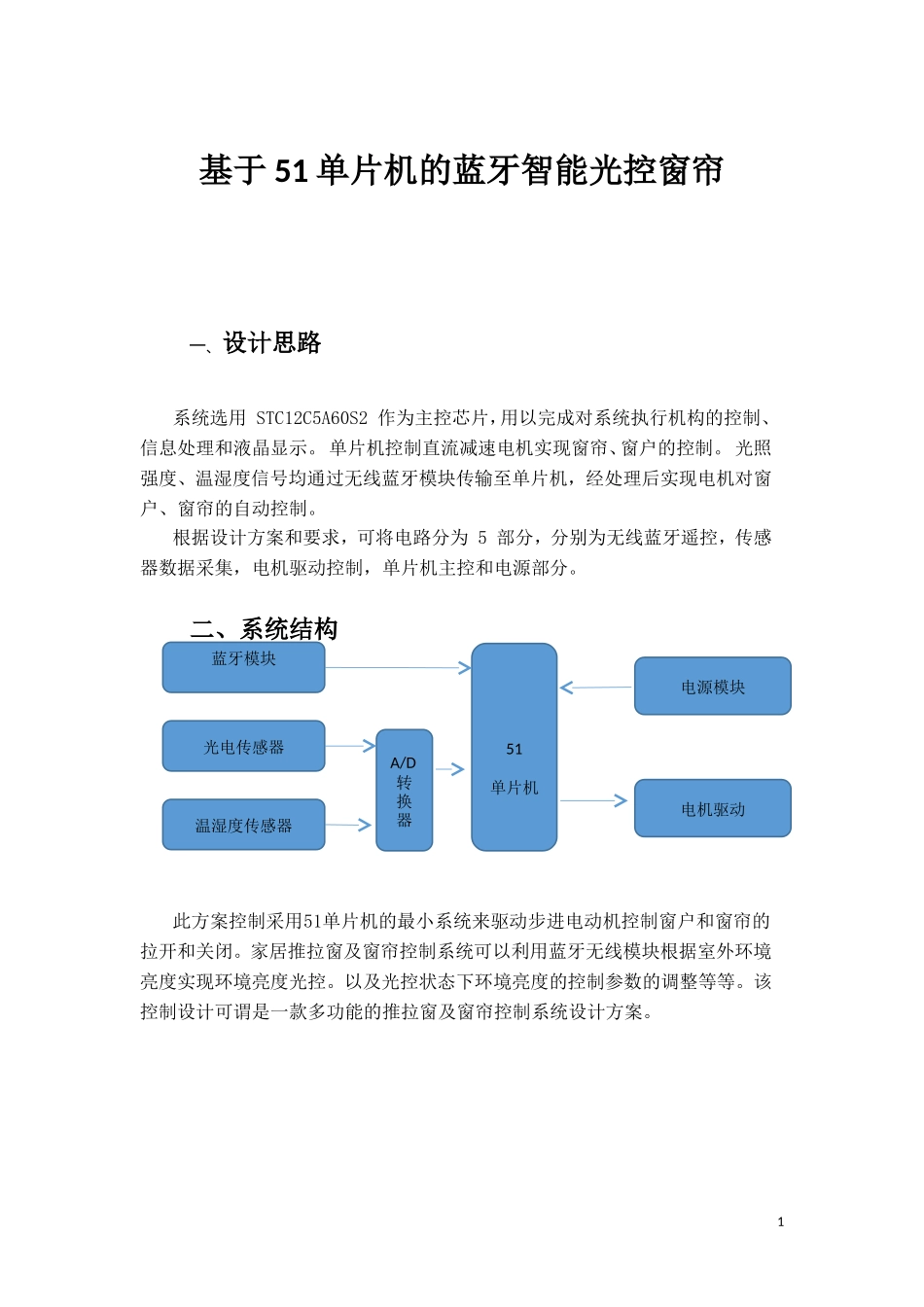

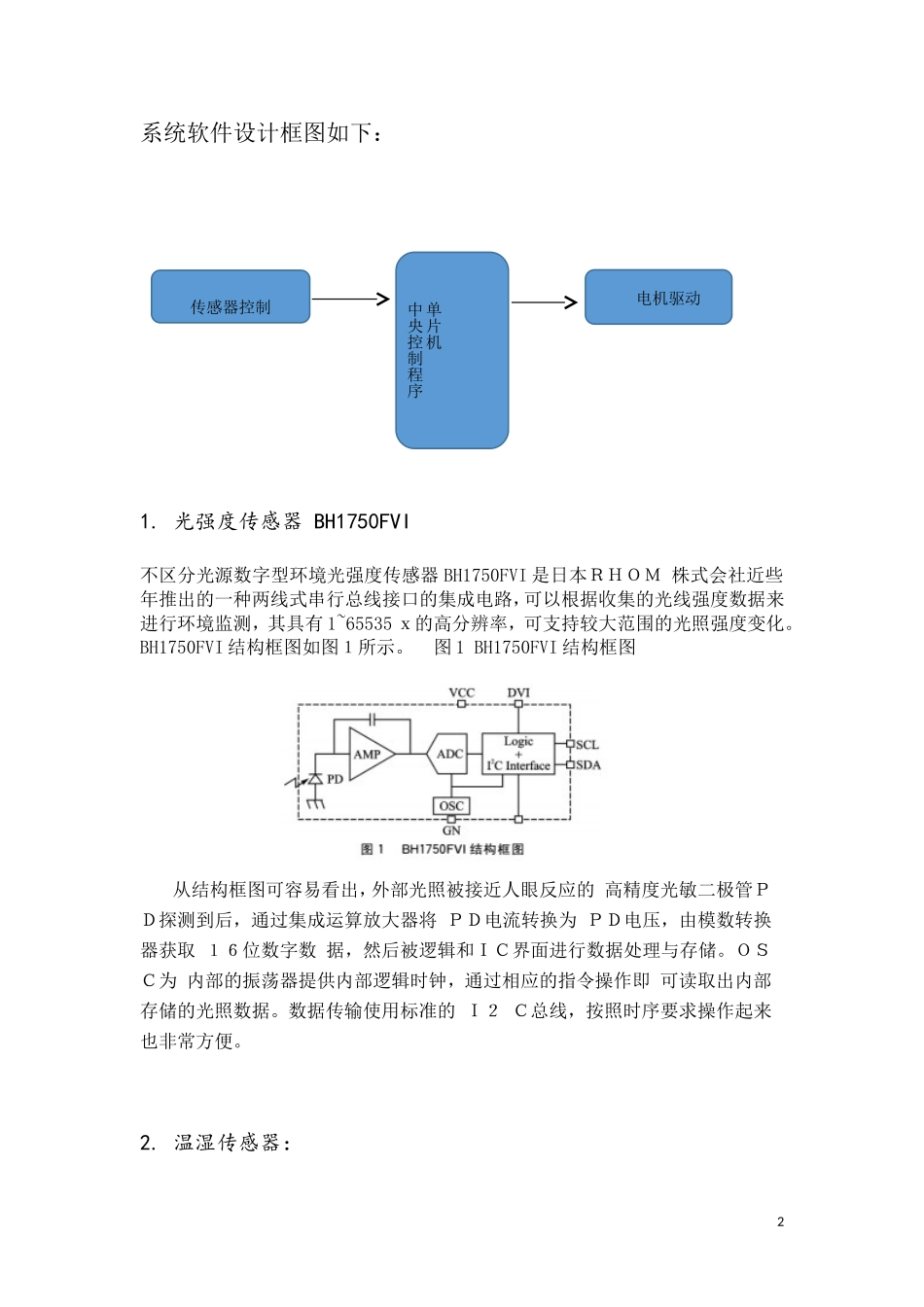

1基于51单片机的蓝牙智能光控窗帘一、设计思路系统选用STC12C5A60S2作为主控芯片,用以完成对系统执行机构的控制、信息处理和液晶显示。单片机控制直流减速电机实现窗帘、窗户的控制。光照强度、温湿度信号均通过无线蓝牙模块传输至单片机,经处理后实现电机对窗户、窗帘的自动控制。根据设计方案和要求,可将电路分为5部分,分别为无线蓝牙遥控,传感器数据采集,电机驱动控制,单片机主控和电源部分。二、系统结构此方案控制采用51单片机的最小系统来驱动步进电动机控制窗户和窗帘的拉开和关闭。家居推拉窗及窗帘控制系统可以利用蓝牙无线模块根据室外环境亮度实现环境亮度光控。以及光控状态下环境亮度的控制参数的调整等等。该控制设计可谓是一款多功能的推拉窗及窗帘控制系统设计方案。51单片机光电传感器温湿度传感器蓝牙模块A/D转换器电源模块电机驱动2系统软件设计框图如下:1.光强度传感器BH1750FVI不区分光源数字型环境光强度传感器BH1750FVI是日本RHOM株式会社近些年推出的一种两线式串行总线接口的集成电路,可以根据收集的光线强度数据来进行环境监测,其具有1~65535x的高分辨率,可支持较大范围的光照强度变化。BH1750FVI结构框图如图1所示。图1BH1750FVI结构框图从结构框图可容易看出,外部光照被接近人眼反应的高精度光敏二极管PD探测到后,通过集成运算放大器将PD电流转换为PD电压,由模数转换器获取16位数字数据,然后被逻辑和IC界面进行数据处理与存储。OSC为内部的振荡器提供内部逻辑时钟,通过相应的指令操作即可读取出内部存储的光照数据。数据传输使用标准的I2C总线,按照时序要求操作起来也非常方便。2.温湿传感器:传感器控制单片机中央控制程序电机驱动3DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP内存中,传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口,使系统集成变得简易快捷。超小的体积、极低的功耗,信号传输距离可达20米以上,使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为4针单排引脚封装。连接方便,特殊封装形式可根据用户需求而提供。3.电机驱动L298N的说明及应用恒压恒流桥式2A驱动芯片L298NL298是SGS公司的产品,比较常见的是15脚Multiwatt封装的L298N,内部同样包含4通道逻辑驱动电路。可以方便的驱动两个直流电机,或一个两相步进电机。L298N芯片可以驱动两个二相电机,也可以驱动一个四相电机,输出电压最高可达50V,可以直接通过电源来调节输出电压;可以直接用单片机的IO口提供信号;而且电路简单,使用比较方便。L298N可接受标准TTL逻辑电平信号VSS,VSS可接4.5~7V电压。4脚VS接电源电压,VS电压范围VIH为+2.5~46V。输出电流可达2A,可驱动电感性负载。1脚和15脚下管的发射极分别单独引出以便接入电流采样电阻,形成电流传感信号。L298可驱动2个电动机,OUT1,OUT2和OUT3,OUT4之间可分别接电动机,本实验装置我们选用驱动一台电动机。5,7,10,12脚接输入控制电平,控制电机的正反转。EnA,EnB接控制4使能端,控制电机的停转。表1是L298N功能逻辑图。L298N驱动模块的应用In3,In4的逻辑图与表1相同。由表1可知EnA为低电平时,输入电平对电机控制起作用,当EnA为高电平,输入电平为一高一低,电机正或反转。同为低电平电机停止,同为高电平电机刹停。L298N控制器原理如下:三、控制软件流程图(多个)1.传感器控制程序凡是利用一定的物性(物理、化学、生物)法则、定理、定律、效应等进行能量转换与信息转换,并且输出与输入严格一一对应的器件和装置均可称为传感器传感器又被称为变换器、转换器、检测器、敏感元件、换能器和一次仪表等。传感器一般由敏感元件、转换元件和测量电路三部分组成...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基于51单片机的蓝牙智能光控窗帘
