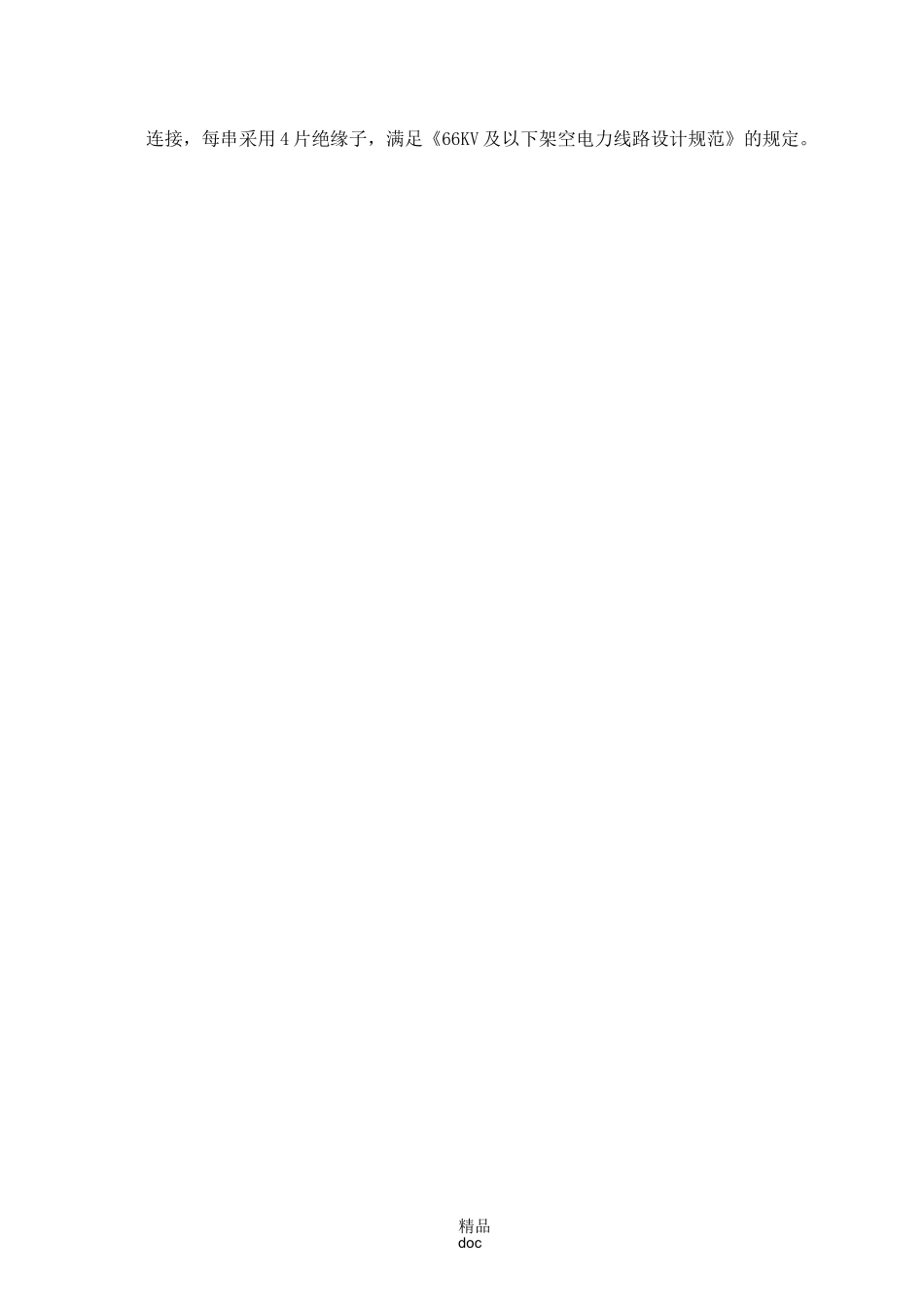

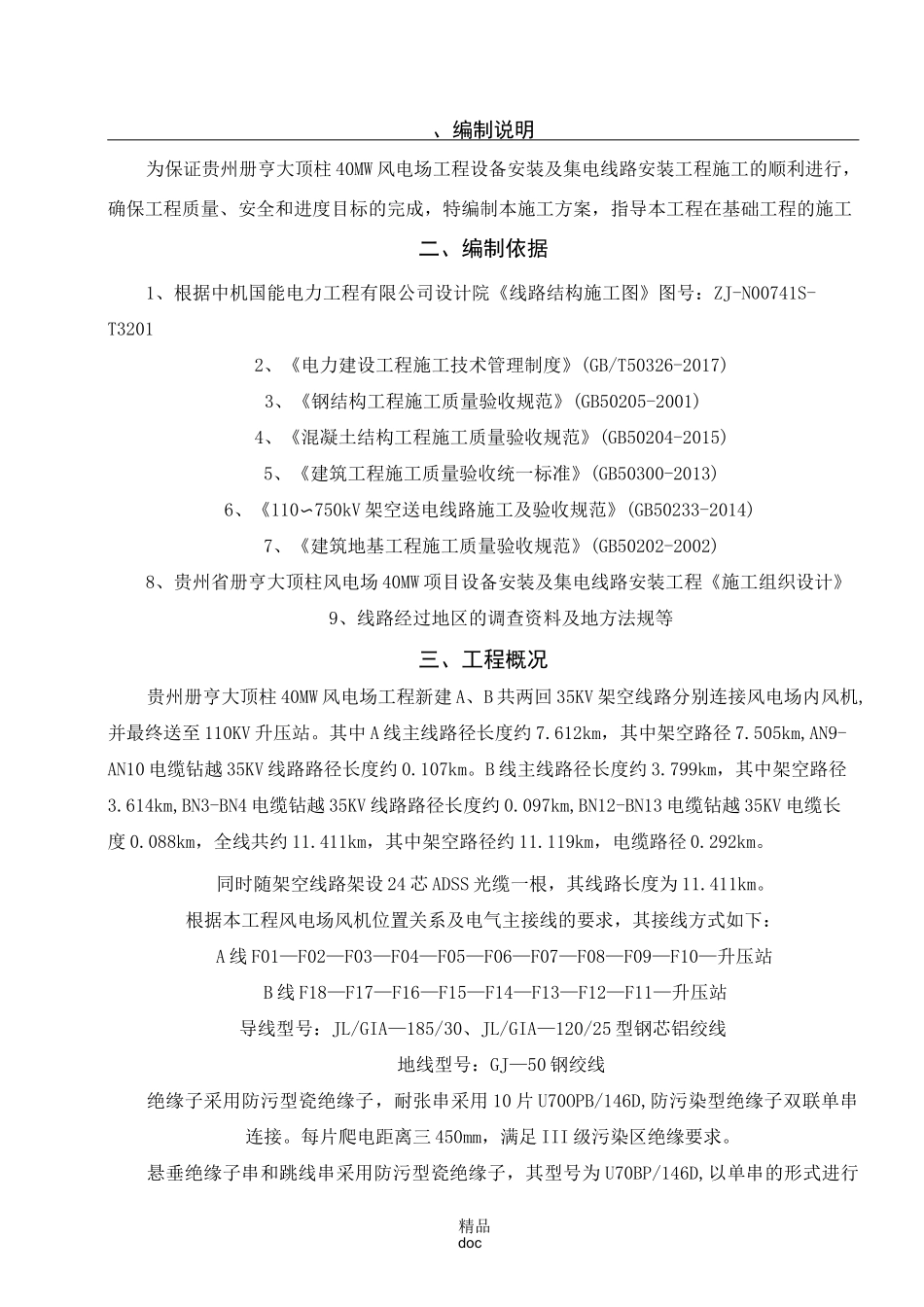

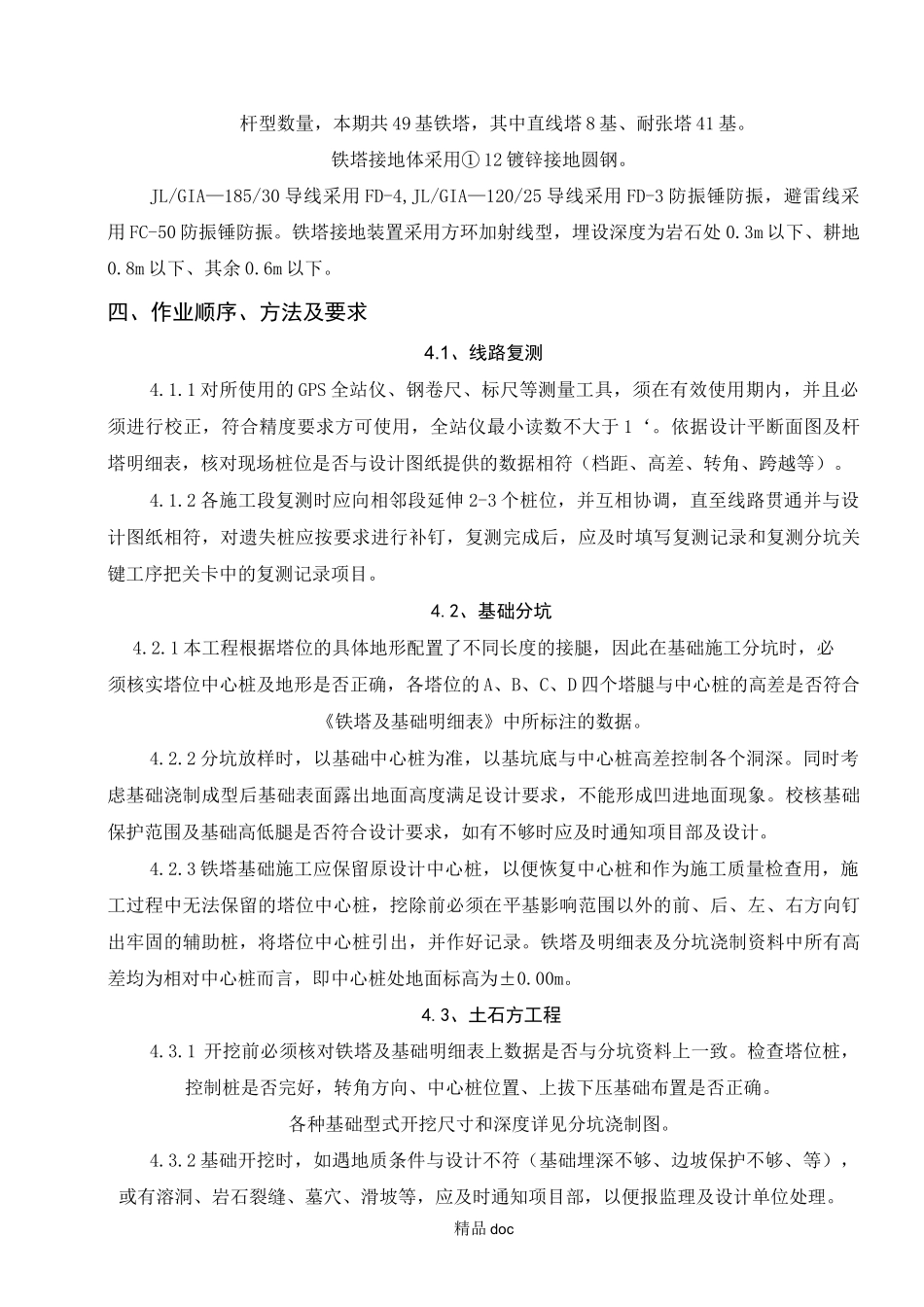

精品doc、编制说明为保证贵州册亨大顶柱40MW风电场工程设备安装及集电线路安装工程施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础工程的施工二、编制依据1、根据中机国能电力工程有限公司设计院《线路结构施工图》图号：ZJ-N00741S-T32012、《电力建设工程施工技术管理制度》(GB/T50326-2017)3、《钢结构工程施工质量验收规范》(GB50205-2001)4、《混凝土结构工程施工质量验收规范》(GB50204-2015)5、《建筑工程施工质量验收统一标准》(GB50300-2013)6、《110〜750kV架空送电线路施工及验收规范》(GB50233-2014)7、《建筑地基工程施工质量验收规范》(GB50202-2002)8、贵州省册亨大顶柱风电场40MW项目设备安装及集电线路安装工程《施工组织设计》9、线路经过地区的调查资料及地方法规等三、工程概况贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机,并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径7.505km,AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约3.799km，其中架空路径3.614km,BN3-BN4电缆钻越35KV线路路径长度约0.097km,BN12-BN13电缆钻越35KV电缆长度0.088km，全线共约11.411km，其中架空路径约11.119km，电缆路径0.292km。同时随架空线路架设24芯ADSS光缆一根，其线路长度为11.411km。根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下：A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站B线F18—F17—F16—F15—F14—F13—F12—F11—升压站导线型号：JL/GIA—185/30、JL/GIA—120/25型钢芯铝绞线地线型号：GJ—50钢绞线绝缘子采用防污型瓷绝缘子，耐张串采用10片U70OPB/146D,防污染型绝缘子双联单串连接。每片爬电距离三450mm，满足III级污染区绝缘要求。悬垂绝缘子串和跳线串采用防污型瓷绝缘子，其型号为U70BP/146D,以单串的形式进行精品doc连接，每串采用4片绝缘子，满足《66KV及以下架空电力线路设计规范》的规定。杆型数量，本期共49基铁塔，其中直线塔8基、耐张塔41基。铁塔接地体采用①12镀锌接地圆钢。JL/GIA—185/30导线采用FD-4,JL/GIA—120/25导线采用FD-3防振锤防振，避雷线采用FC-50防振锤防振。铁塔接地装置采用方环加射线型，埋设深度为岩石处0.3m以下、耕地0.8m以下、其余0.6m以下。四、作业顺序、方法及要求4.1、线路复测4.1.1对所使用的GPS全站仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，全站仪最小读数不大于1‘。依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数据相符（档距、高差、转角、跨越等）。4.1.2各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符，对遗失桩应按要求进行补钉，复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。4.2、基础分坑4.2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。4.2.2分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。4.2.3铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言，即中心桩处地面标高为±0.00m。4.3、土石方工程4.3.1开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。检查塔位桩，控制桩是否完好，转角方向、中心桩位置、上拔下压基础布置是否正确。各种基础型式开挖尺寸和深度详见分坑浇制图。4.3.2基础开挖时，如遇地质条件与设计不符（基础埋深不够...
