基于89C51单片机SHT11温湿度传感器电路图于程序作者VIP免费

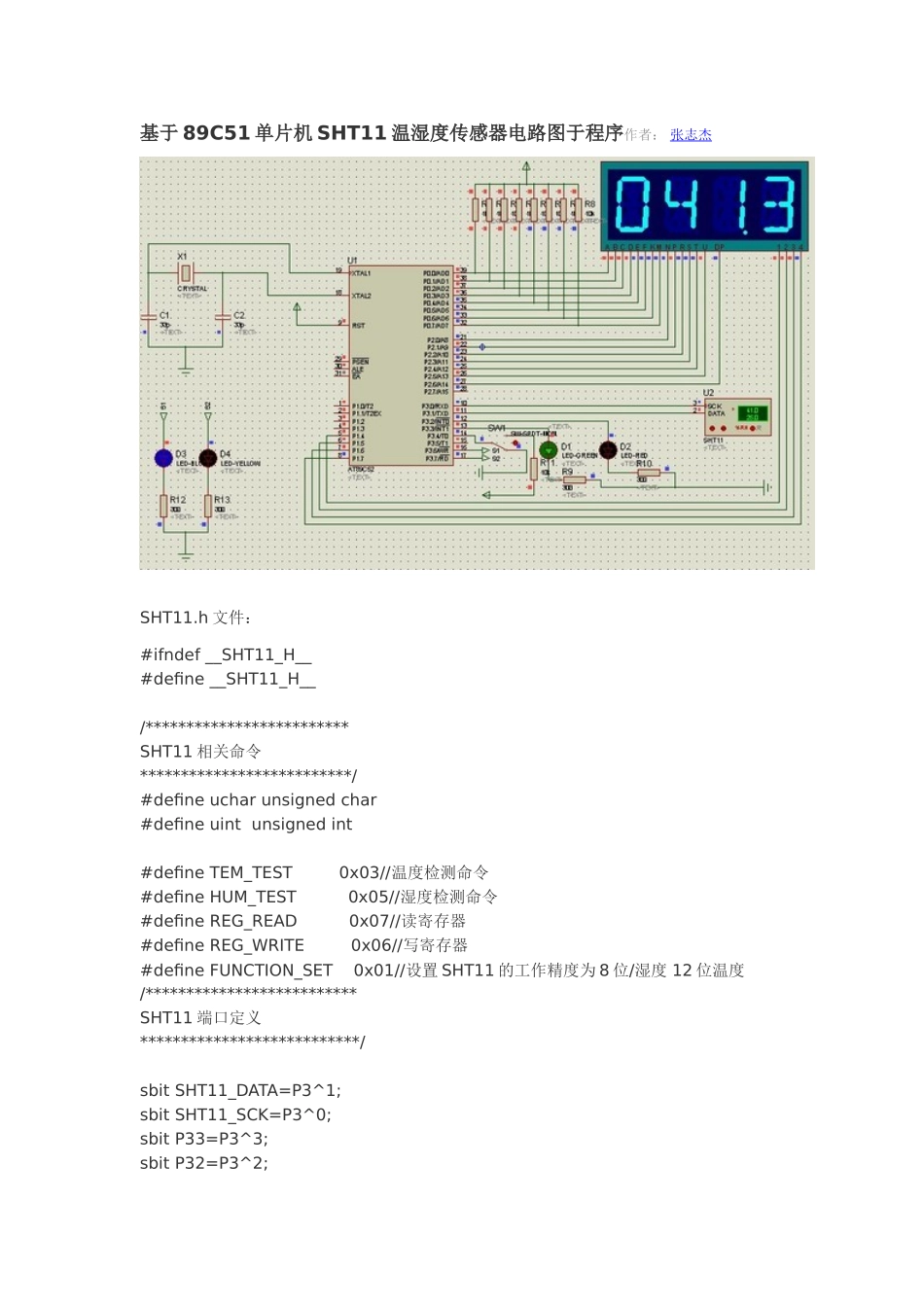

基于89C51单片机SHT11温湿度传感器电路图于程序作者_第1页
1/10

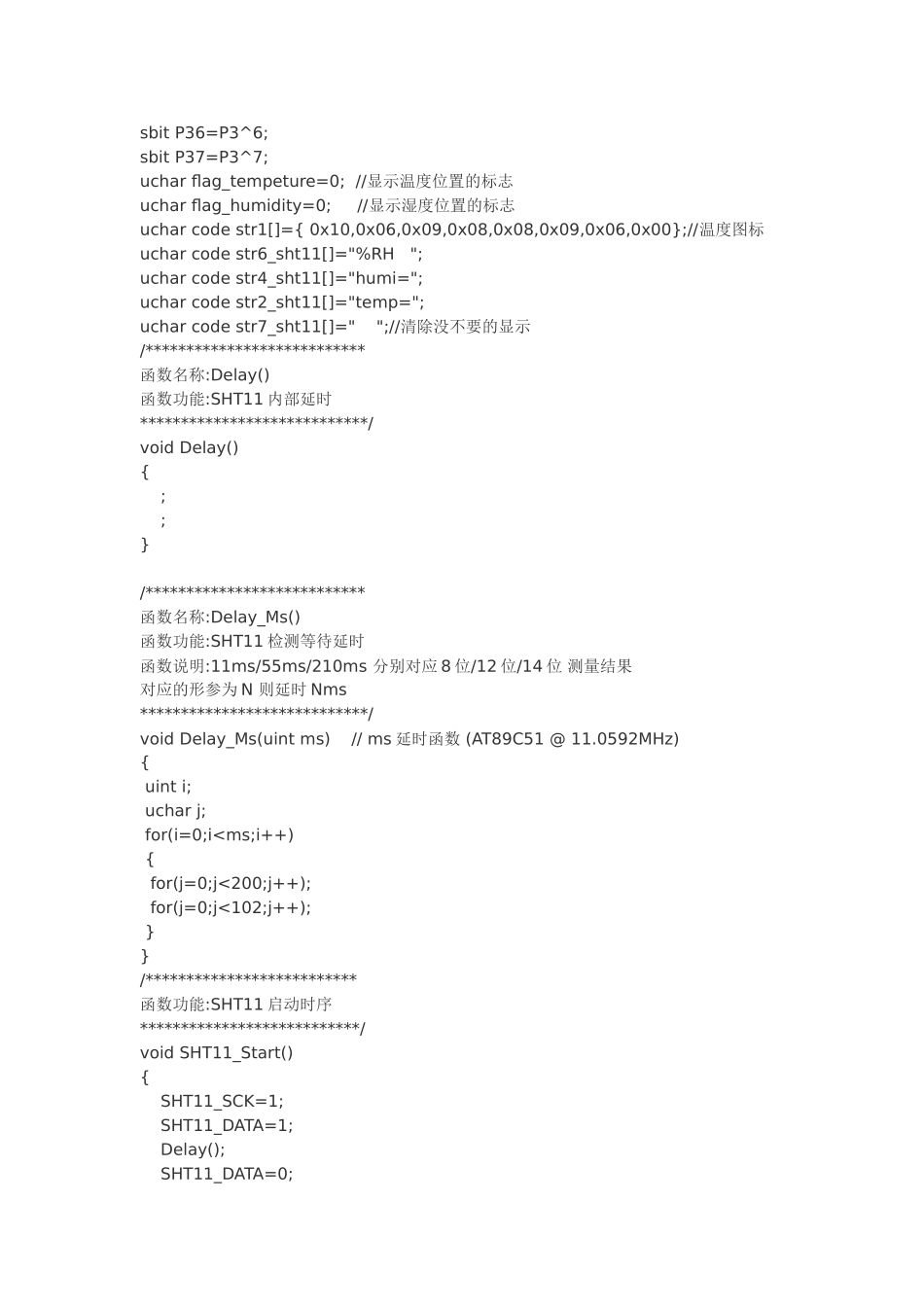

基于89C51单片机SHT11温湿度传感器电路图于程序作者_第2页
2/10

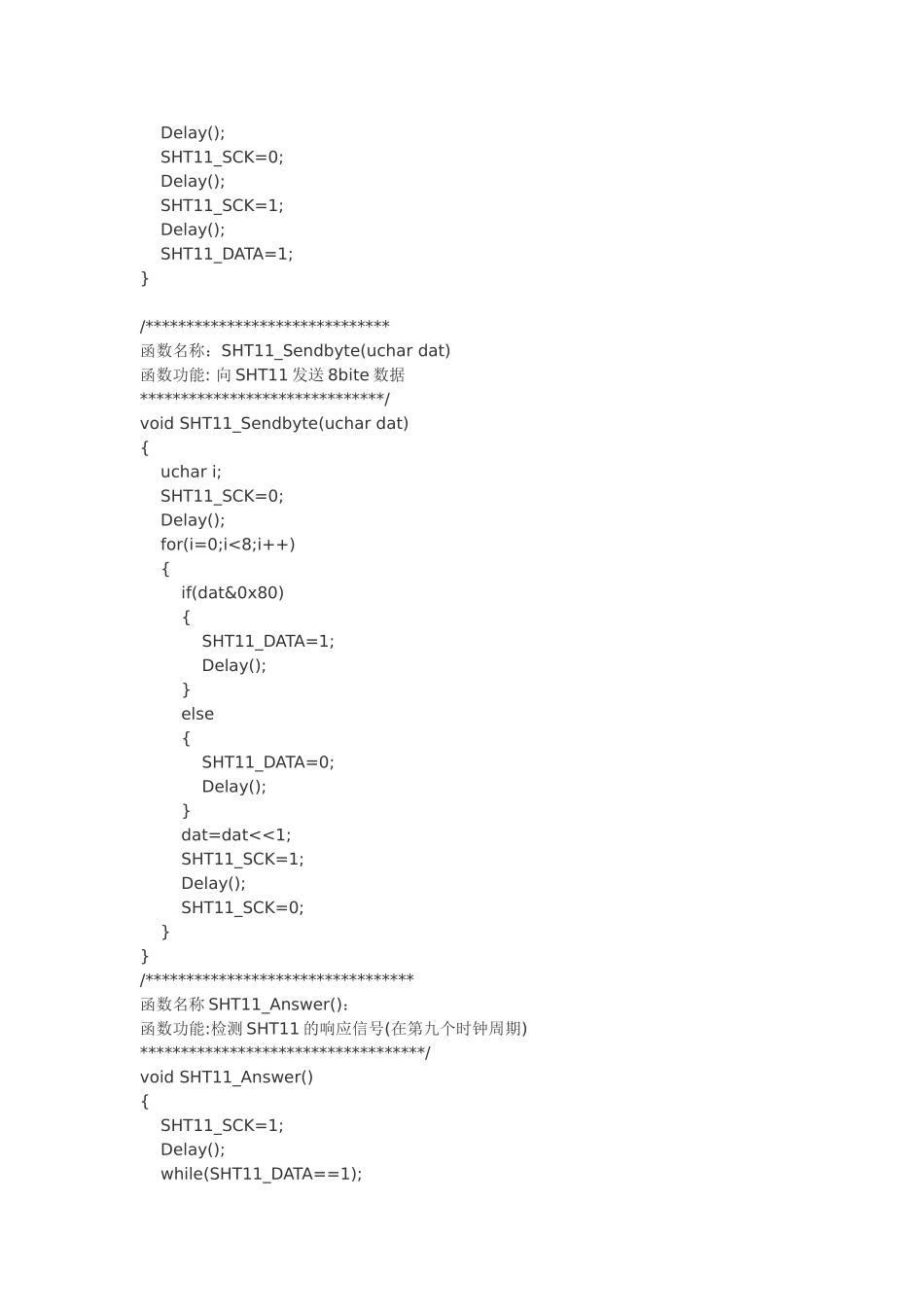

基于89C51单片机SHT11温湿度传感器电路图于程序作者_第3页
3/10
基于89C51单片机SHT11温湿度传感器电路图于程序作者:张志杰SHT11.h文件:#ifndef__SHT11_H__#define__SHT11_H__/*************************SHT11相关命令**************************/#defineucharunsignedchar#defineuintunsignedint#defineTEM_TEST0x03//温度检测命令#defineHUM_TEST0x05//湿度检测命令#defineREG_READ0x07//读寄存器#defineREG_WRITE0x06//写寄存器#defineFUNCTION_SET0x01//设置SHT11的工作精度为8位/湿度12位温度/**************************SHT11端口定义***************************/sbitSHT11_DATA=P3^1;sbitSHT11_SCK=P3^0;sbitP33=P3^3;sbitP32=P3^2;sbitP36=P3^6;sbitP37=P3^7;ucharflag_tempeture=0;//显示温度位置的标志ucharflag_humidity=0;//显示湿度位置的标志ucharcodestr1[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//温度图标ucharcodestr6_sht11[]="%RH";ucharcodestr4_sht11[]="humi=";ucharcodestr2_sht11[]="temp=";ucharcodestr7_sht11[]="";//清除没不要的显示/***************************函数名称:Delay()函数功能:SHT11内部延时****************************/voidDelay(){;;}/***************************函数名称:Delay_Ms()函数功能:SHT11检测等待延时函数说明:11ms/55ms/210ms分别对应8位/12位/14位测量结果对应的形参为N则延时Nms****************************/voidDelay_Ms(uintms)//ms延时函数(AT89C51@11.0592MHz){uinti;ucharj;for(i=0;i

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基于89C51单片机SHT11温湿度传感器电路图于程序作者
