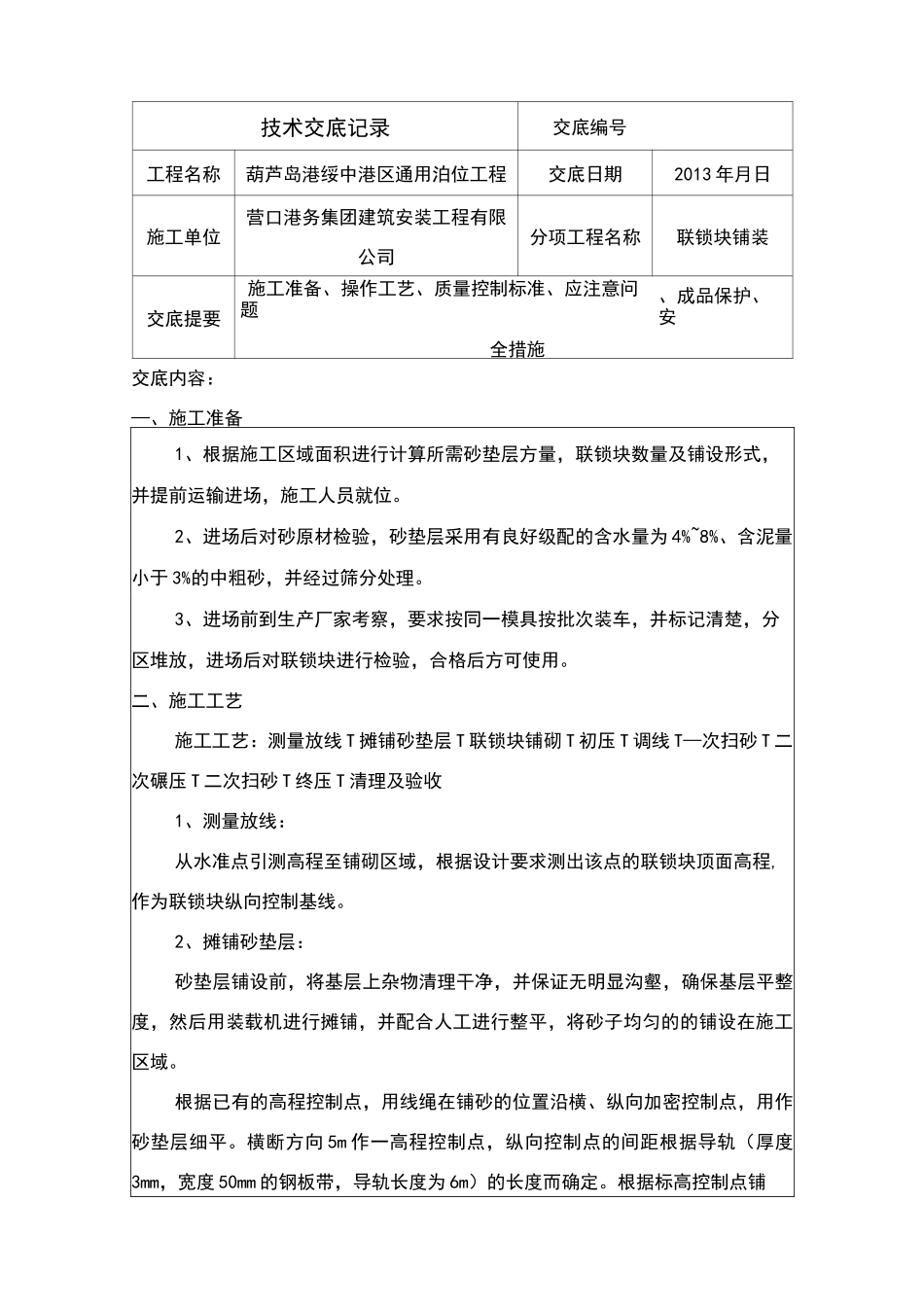

联锁块铺装技术交底_第1页
1/12

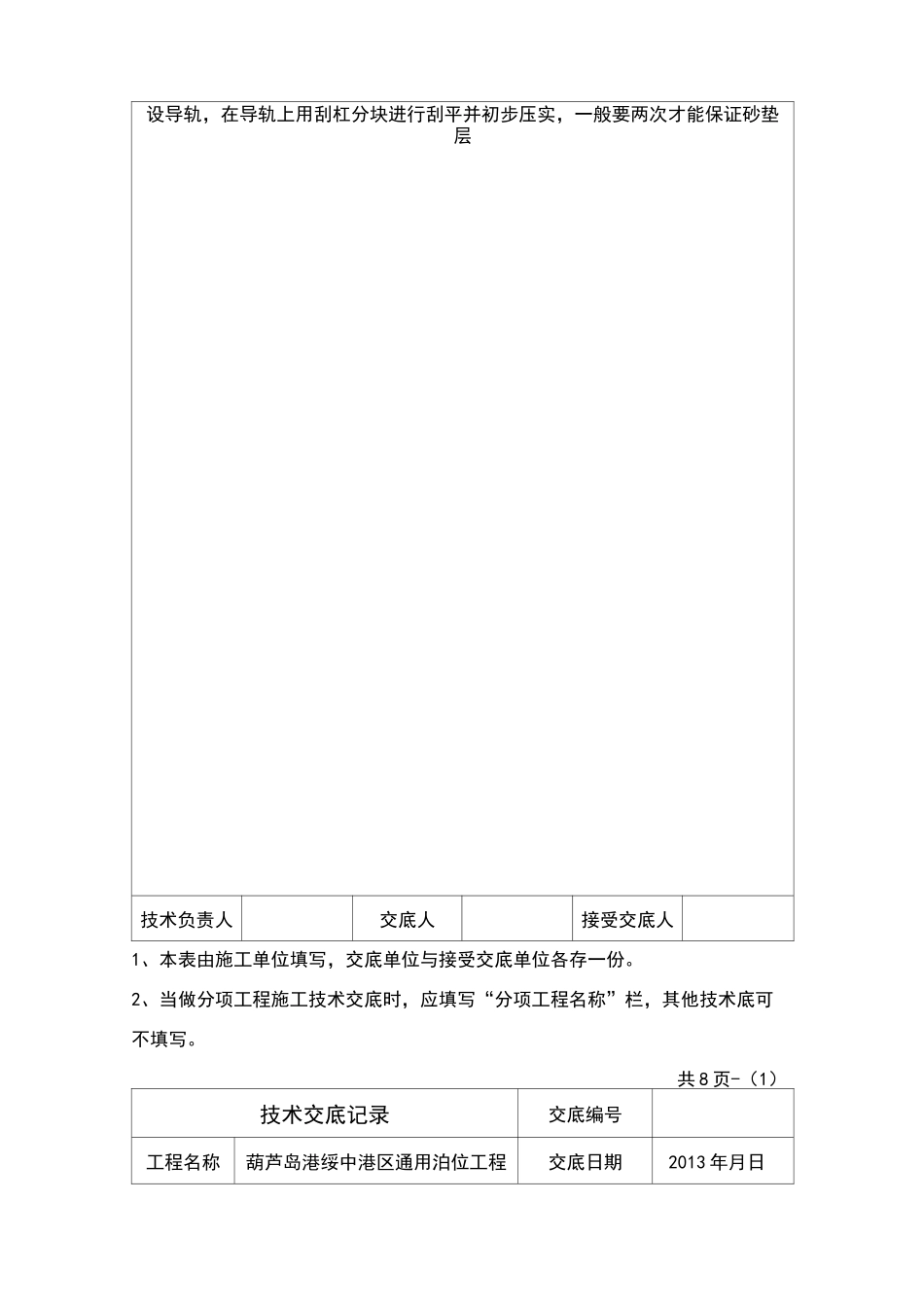

联锁块铺装技术交底_第2页
2/12
联锁块铺装技术交底_第3页
3/12
技术交底记录交底编号工程名称葫芦岛港绥中港区通用泊位工程交底日期2013年月日施工单位营口港务集团建筑安装工程有限公司分项工程名称联锁块铺装交底提要施工准备、操作工艺、质量控制标准、应注意问题全措施、成品保护、安交底内容:—、施工准备1、根据施工区域面积进行计算所需砂垫层方量,联锁块数量及铺设形式,并提前运输进场,施工人员就位。2、进场后对砂原材检验,砂垫层采用有良好级配的含水量为4%~8%、含泥量小于3%的中粗砂,并经过筛分处理。3、进场前到生产厂家考察,要求按同一模具按批次装车,并标记清楚,分区堆放,进场后对联锁块进行检验,合格后方可使用。二、施工工艺施工工艺:测量放线T摊铺砂垫层T联锁块铺砌T初压T调线T—次扫砂T二次碾压T二次扫砂T终压T清理及验收1、测量放线:从水准点引测高程至铺砌区域,根据设计要求测出该点的联锁块顶面高程,作为联锁块纵向控制基线。2、摊铺砂垫层:砂垫层铺设前,将基层上杂物清理干净,并保证无明显沟壑,确保基层平整度,然后用装载机进行摊铺,并配合人工进行整平,将砂子均匀的的铺设在施工区域。根据已有的高程控制点,用线绳在铺砂的位置沿横、纵向加密控制点,用作砂垫层细平。横断方向5m作一高程控制点,纵向控制点的间距根据导轨(厚度3mm,宽度50mm的钢板带,导轨长度为6m)的长度而确定。根据标高控制点铺设导轨,在导轨上用刮杠分块进行刮平并初步压实,一般要两次才能保证砂垫层技术负责人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术底可不填写。共8页-(1)技术交底记录交底编号工程名称葫芦岛港绥中港区通用泊位工程交底日期2013年月日施工单营口港务集团建筑安装工程有限分项工程名联锁块铺施工准备、操作工艺、质量控制标准、应注意问题、成品保护、安交底提要全措施交底内容:的顶面平整,并且砂垫层上不准行车和站人,其虚铺厚度根据试验和经验确定。待砂垫层摊铺完成后,开始联锁块铺砌。矩形的连锁块面层铺砌时应采用人字型并按流动机械主要行驶方向成45°角排列。联锁块铺砌时在基线端头拉控制线,呈90°方向控制铺砌方向,铺砌时轻拿轻放,尽量少的扰动砂垫层。码块倒运联锁块卸车时轻放。(1)联锁块的冲筋:铺砌前根据现场堆放的连锁块的实际大小确定冲筋模数,一般以大砖模数来控制,锁边为半砖尺寸。在纵向基线点上拉细钢丝或线绳,并沿控制线码放联锁块,码放形式为相互平行,缝隙一般控制在3mm,相邻两块的距离用皮数杆控制,皮数杆上的刻度根据计算出的模数用钢尺量出,然后在与纵向线垂直的方位拉线,并沿码放联锁块进行横向冲筋,码放形式以块与块之间互相垂直,横向冲筋间距为5m或10m—条,为保证联锁块大线及斜线顺直,冲筋过程中必须保证块体之间间距相同,联锁块冲筋完成后要对其冲筋线是否顺直进行验收。技术负责人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术底可不填写。3、联锁块铺砌:共8页-(2)父底内谷:1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术底可不填写。共8页-(3)技术交底记录交底编号工程名称葫芦岛港绥中港区通用泊位工程交底日期2013年月日施工单位营口港务集团建筑安装工程有限公司分项工程名称联锁块铺装交底提要施工准备、操作工艺、质量控制标准、应注意问题、成品保护、安全措施交底内容:4、初压:联锁块铺砌完成后,都要用压路机进行初压,对铺面施工自由边米范围内不得碾压,在碾压过程中,要有专人指挥,保证每遍碾压的方向一致,且碾压的搭接不小于50mm,以保证铺砌面层有良好的平整度。初压的作用是使联锁块顶面平整,碾压完成后及时进行调线,并且要将断块及缺棱角的块及时剔除,重新换置新快。初压使用的压路机吨位在6~10T之间,碾压过程中注意不能转弯、尽量不要再中间停顿,要用低速档位行进。5、调线:调线主要是45°的斜线,用20m长的细铅丝或线绳拉线,...
