抗滑桩技术交底书VIP免费

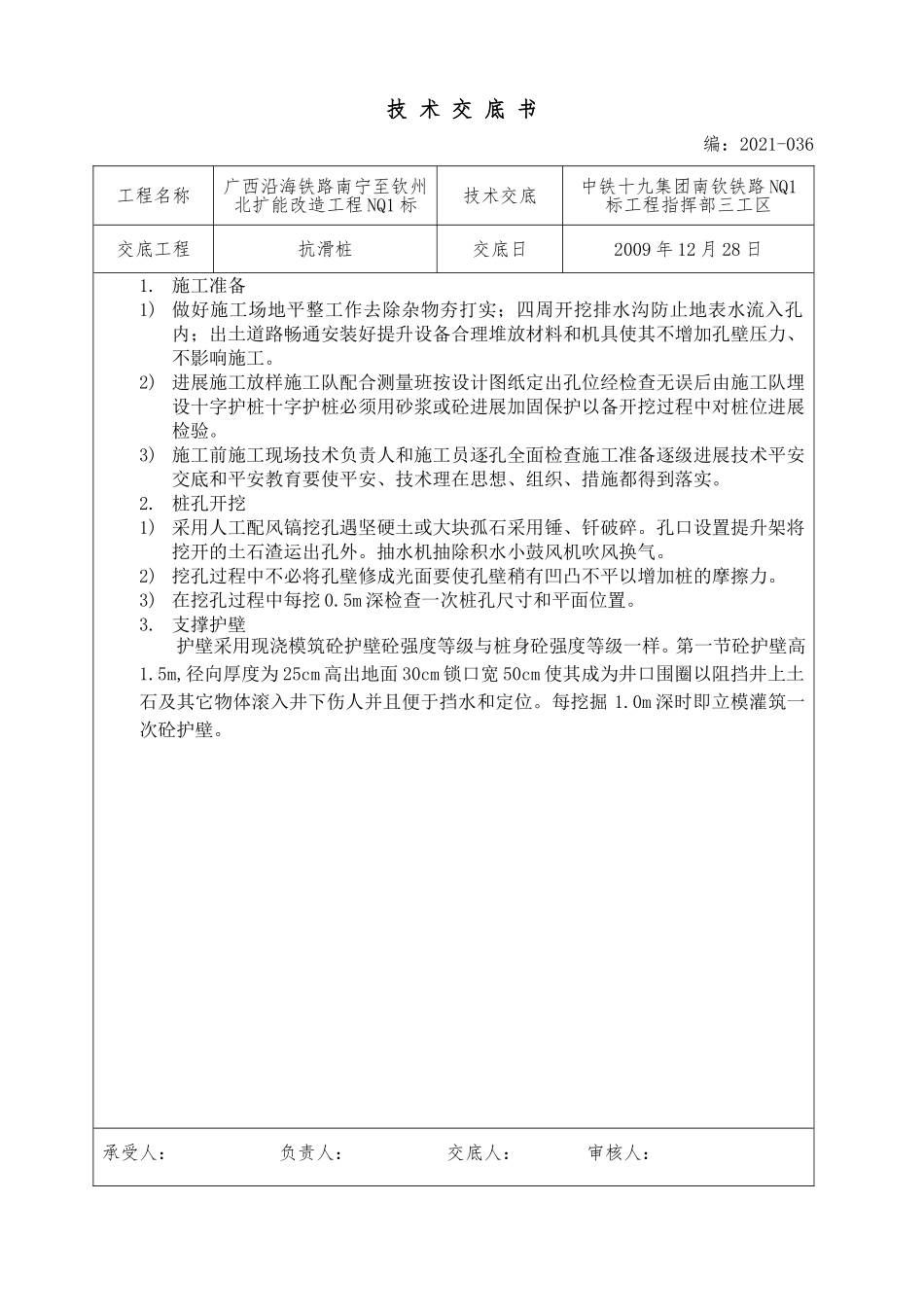

技术交底书编：2021-036工程名称广西沿海铁路南宁至钦州北扩能改造工程NQ1标技术交底中铁十九集团南钦铁路NQ1标工程指挥部三工区交底工程抗滑桩交底日2009年12月28日交底内容：一、挖孔桩的施工工艺流程承受人：负责人：交底人：审核人：技术交底书编：2021-036工程名称广西沿海铁路南宁至钦州北扩能改造工程NQ1标技术交底中铁十九集团南钦铁路NQ1标工程指挥部三工区交底工程抗滑桩交底日2009年12月28日1.施工准备1)做好施工场地平整工作去除杂物夯打实；四周开挖排水沟防止地表水流入孔内；出土道路畅通安装好提升设备合理堆放材料和机具使其不增加孔壁压力、不影响施工。2)进展施工放样施工队配合测量班按设计图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或砼进展加固保护以备开挖过程中对桩位进展检验。3)施工前施工现场技术负责人和施工员逐孔全面检查施工准备逐级进展技术平安交底和平安教育要使平安、技术理在思想、组织、措施都得到落实。2.桩孔开挖1)采用人工配风镐挖孔遇坚硬土或大块孤石采用锤、钎破碎。孔口设置提升架将挖开的土石渣运出孔外。抽水机抽除积水小鼓风机吹风换气。2)挖孔过程中不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩擦力。3)在挖孔过程中每挖0.5m深检查一次桩孔尺寸和平面位置。3.支撑护壁护壁采用现浇模筑砼护壁砼强度等级与桩身砼强度等级一样。第一节砼护壁高1.5m,径向厚度为25cm高出地面30cm锁口宽50cm使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。每挖掘1.0m深时即立模灌筑一次砼护壁。承受人：负责人：交底人：审核人：技术交底书编：2021-036工程名称广西沿海铁路南宁至钦州北扩能改造工程NQ1标技术交底中铁十九集团南钦铁路NQ1标工程指挥部三工区交底工程抗滑桩交底日2009年12月28日4.绑扎护壁钢筋5.基坑分层开挖当开挖至设计层厚时停顿开挖进展护壁钢筋绑扎。护壁钢筋采用沿孔壁一周设置钢筋网竖向HPB235φ8筋间距50cm环向HPB235φ8筋间距33cm环向要绕基坑一周连接成为一个整体。每节护壁之间要设置连接钢筋其伸入下一节护壁长度为35cm。绑扎竖向钢筋时先将连接钢筋做成直角弯头埋入土中待挖除下层土方时对连接钢筋调直、清理。6.钢筋的绑扎、焊接要严格按照设计及验标要求进展以保证质量。7.安装护壁模板8.钢筋绑扎完毕后安装护壁模板。只需在靠基坑内侧安装护壁模板基坑边壁侧不安装模板由基坑边壁充当护壁外侧模板。9.模板安装必须稳固牢靠接缝严不得漏浆。模板不需光滑平整以利于与桩体砼的联结。为了进一步进步柱身砼与护壁的粘结也为了砼入模方便护壁方式采用喇叭错台状护壁。10.护壁砼的施工采取自制的钢模板。钢模板面板的厚度不得小于3mm浇筑砼时拆上节支下节自上而下周转使用。模板间用U形卡连接上下设两道6～8槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇筑砼和下节挖土操作。11.护壁砼浇筑12.护壁砼采用与桩体砼强度同等级的C35砼,砼由拌合站集中搅拌、统一供给严格控制坍落度,砼浇筑时从模板上端开口处灌入,并用振捣棒捣实。发现护壁有蜂窝、漏水现象及时加以堵塞和导流防止孔外水通过护壁流入孔内保证护壁砼强度及平安。在浇筑下一节护壁时将上节护壁底清理打毛,以便连接结实浇筑完毕后洒水养护并制作同条件砼养护试件。承受人：负责人：交底人：审核人：技术交底书编：2021-036工程名称广西沿海铁路南宁至钦州北扩能改造工程NQ1标技术交底中铁十九集团南钦铁路NQ1标工程指挥部三工区交底工程抗滑桩交底日2009年12月28日1)撤除护壁模板护壁砼养护到达一定强度后(常温20℃条件下24小时)便可撤除模板继续进展下一节施工。每节桩孔护壁做好以后将桩位轴线和高程测设在护壁上口然后用十字线对中吊线坠向井底投点以半径尺杆检查孔壁的垂直度和孔中心位置随之进展休整保证垂直度。孔深必须以基准点为根据向孔内引测。13.清孔挖孔到达设计深度后进展孔底处理必须做到孔底平整、无松渣、污泥及沉淀土。14.吊放钢筋笼清孔完成经检孔合格后立即整体吊装钢筋笼。钢筋笼在钢筋加工场统一制作钢筋笼顶用横木固定于孔口保证位置准确。搬运钢筋时要防止改变、变形...
