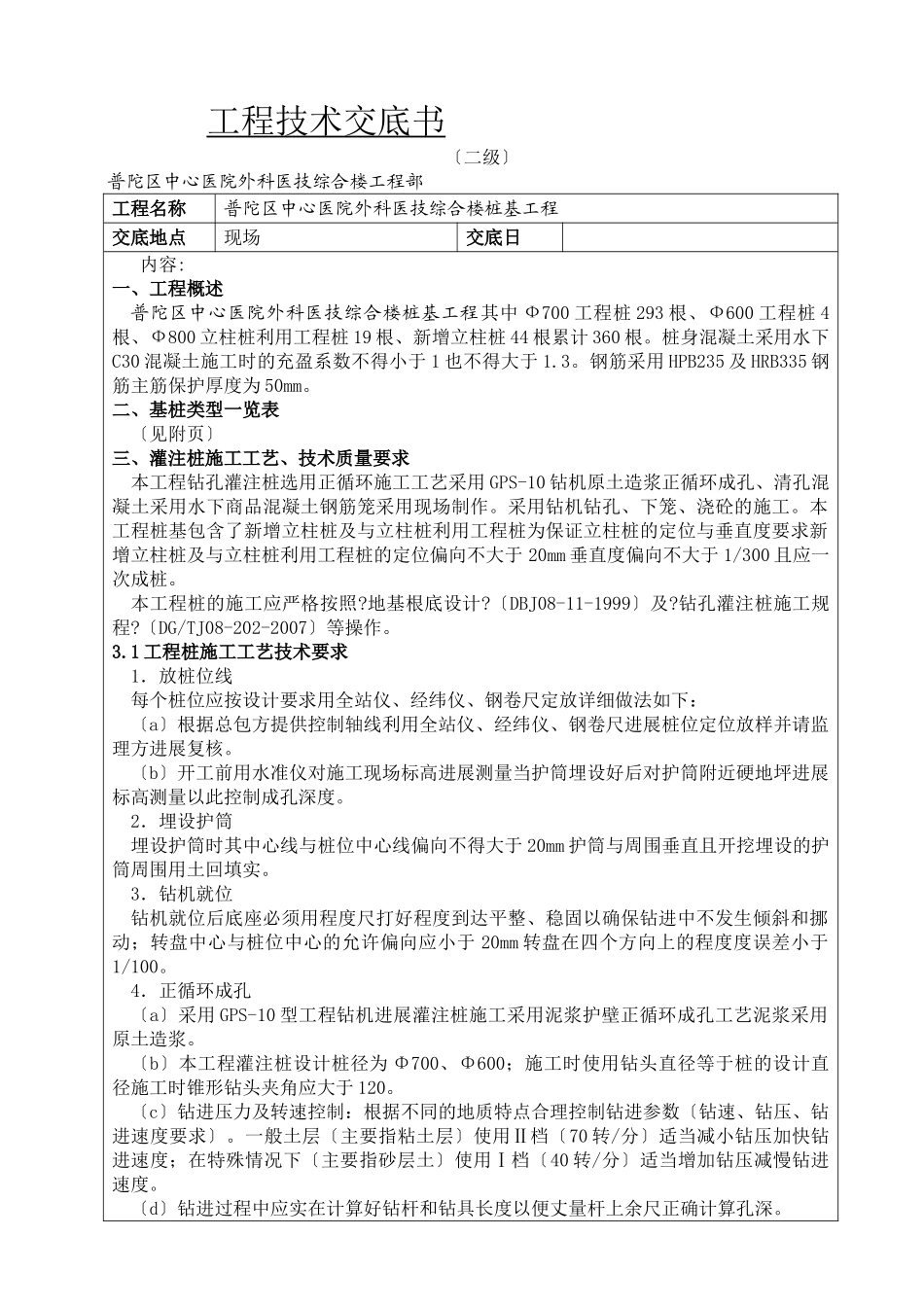

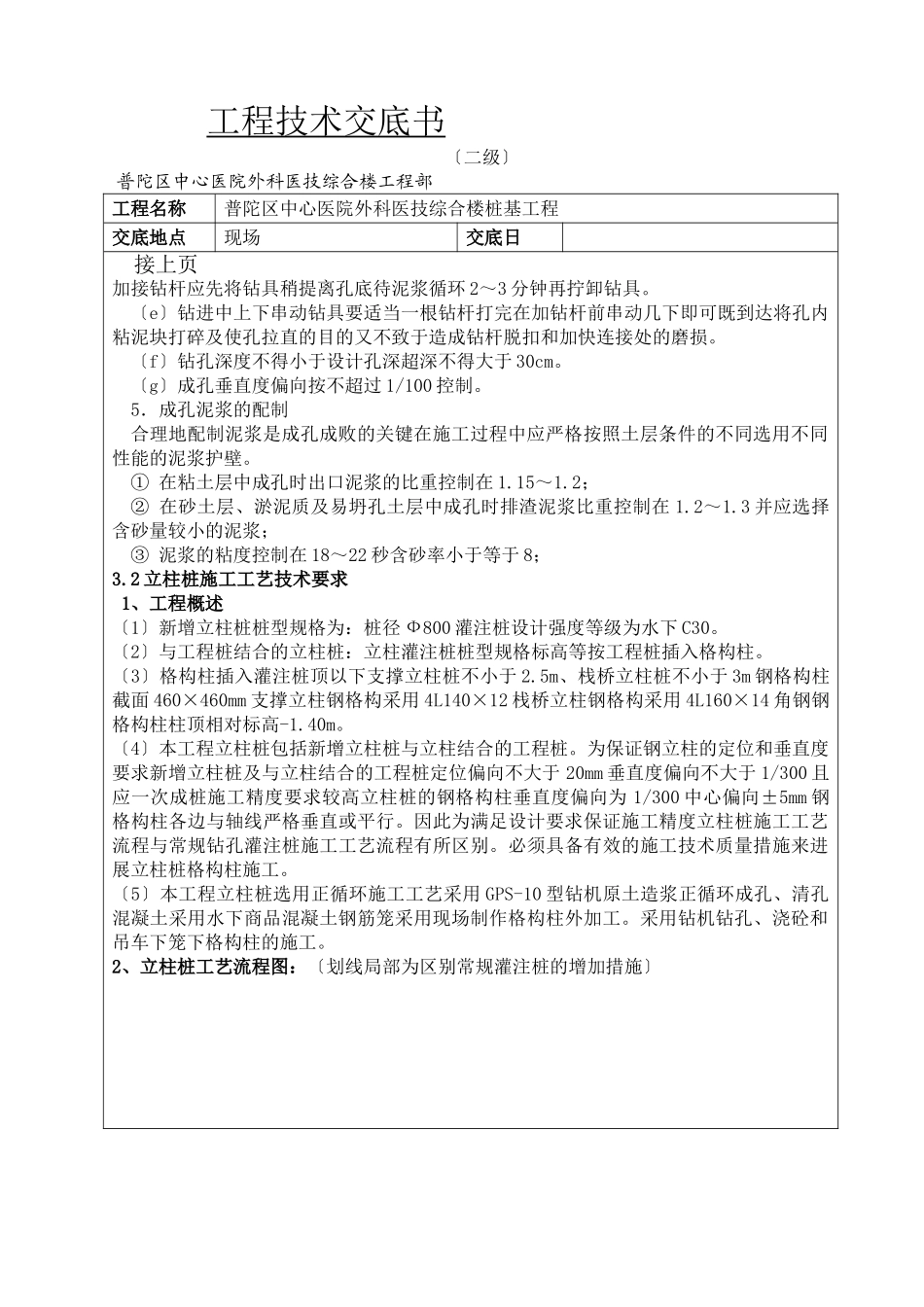

工程技术交底书〔二级〕普陀区中心医院外科医技综合楼工程部工程名称普陀区中心医院外科医技综合楼桩基工程交底地点现场交底日内容:一、工程概述普陀区中心医院外科医技综合楼桩基工程其中Ф700工程桩293根、Ф600工程桩4根、Ф800立柱桩利用工程桩19根、新增立柱桩44根累计360根。桩身混凝土采用水下C30混凝土施工时的充盈系数不得小于1也不得大于1.3。钢筋采用HPB235及HRB335钢筋主筋保护厚度为50mm。二、基桩类型一览表〔见附页〕三、灌注桩施工工艺、技术质量要求本工程钻孔灌注桩选用正循环施工工艺采用GPS-10钻机原土造浆正循环成孔、清孔混凝土采用水下商品混凝土钢筋笼采用现场制作。采用钻机钻孔、下笼、浇砼的施工。本工程桩基包含了新增立柱桩及与立柱桩利用工程桩为保证立柱桩的定位与垂直度要求新增立柱桩及与立柱桩利用工程桩的定位偏向不大于20mm垂直度偏向不大于1/300且应一次成桩。本工程桩的施工应严格按照?地基根底设计?〔DBJ08-11-1999〕及?钻孔灌注桩施工规程?〔DG/TJ08-202-2007〕等操作。3.1工程桩施工工艺技术要求1．放桩位线每个桩位应按设计要求用全站仪、经纬仪、钢卷尺定放详细做法如下：〔a〕根据总包方提供控制轴线利用全站仪、经纬仪、钢卷尺进展桩位定位放样并请监理方进展复核。〔b〕开工前用水准仪对施工现场标高进展测量当护筒埋设好后对护筒附近硬地坪进展标高测量以此控制成孔深度。2．埋设护筒埋设护筒时其中心线与桩位中心线偏向不得大于20mm护筒与周围垂直且开挖埋设的护筒周围用土回填实。3．钻机就位钻机就位后底座必须用程度尺打好程度到达平整、稳固以确保钻进中不发生倾斜和挪动；转盘中心与桩位中心的允许偏向应小于20mm转盘在四个方向上的程度度误差小于1/100。4．正循环成孔〔a〕采用GPS-10型工程钻机进展灌注桩施工采用泥浆护壁正循环成孔工艺泥浆采用原土造浆。〔b〕本工程灌注桩设计桩径为Φ700、Φ600；施工时使用钻头直径等于桩的设计直径施工时锥形钻头夹角应大于120。〔c〕钻进压力及转速控制：根据不同的地质特点合理控制钻进参数〔钻速、钻压、钻进速度要求〕。一般土层〔主要指粘土层〕使用Ⅱ档〔70转/分〕适当减小钻压加快钻进速度；在特殊情况下〔主要指砂层土〕使用Ⅰ档〔40转/分〕适当增加钻压减慢钻进速度。〔d〕钻进过程中应实在计算好钻杆和钻具长度以便丈量杆上余尺正确计算孔深。工程技术交底书〔二级〕普陀区中心医院外科医技综合楼工程部工程名称普陀区中心医院外科医技综合楼桩基工程交底地点现场交底日接上页加接钻杆应先将钻具稍提离孔底待泥浆循环2～3分钟再拧卸钻具。〔e〕钻进中上下串动钻具要适当一根钻杆打完在加钻杆前串动几下即可既到达将孔内粘泥块打碎及使孔拉直的目的又不致于造成钻杆脱扣和加快连接处的磨损。〔f〕钻孔深度不得小于设计孔深超深不得大于30cm。〔g〕成孔垂直度偏向按不超过1/100控制。5．成孔泥浆的配制合理地配制泥浆是成孔成败的关键在施工过程中应严格按照土层条件的不同选用不同性能的泥浆护壁。①在粘土层中成孔时出口泥浆的比重控制在1.15～1.2；②在砂土层、淤泥质及易坍孔土层中成孔时排渣泥浆比重控制在1.2～1.3并应选择含砂量较小的泥浆；③泥浆的粘度控制在18～22秒含砂率小于等于8；3.2立柱桩施工工艺技术要求1、工程概述〔1〕新增立柱桩桩型规格为：桩径Ф800灌注桩设计强度等级为水下C30。〔2〕与工程桩结合的立柱桩：立柱灌注桩桩型规格标高等按工程桩插入格构柱。〔3〕格构柱插入灌注桩顶以下支撑立柱桩不小于2.5m、栈桥立柱桩不小于3m钢格构柱截面460×460mm支撑立柱钢格构采用4L140×12栈桥立柱钢格构采用4L160×14角钢钢格构柱柱顶相对标高-1.40m。〔4〕本工程立柱桩包括新增立柱桩与立柱结合的工程桩。为保证钢立柱的定位和垂直度要求新增立柱桩及与立柱结合的工程桩定位偏向不大于20mm垂直度偏向不大于1/300且应一次成桩施工精度要求较高立柱桩的钢格构柱垂直度偏向为1/300中心偏向±5mm钢格构柱各边与轴线严格垂直或平行。因此为满足设计要求保证施工精度立柱桩施工工艺流程与常规钻孔灌注桩施工工艺流程有所区别。必须具备有效的施工技术质量措施来进...
