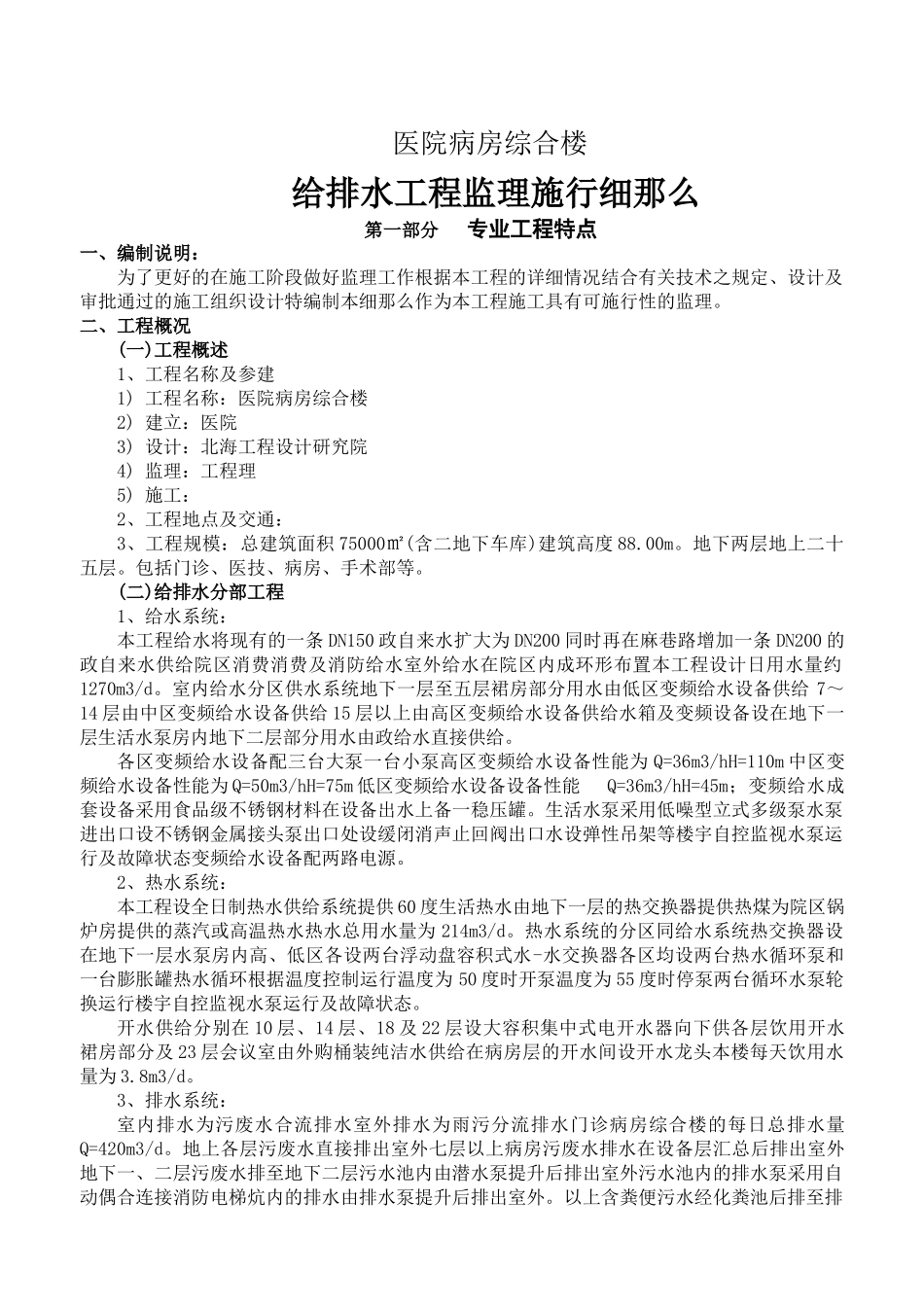

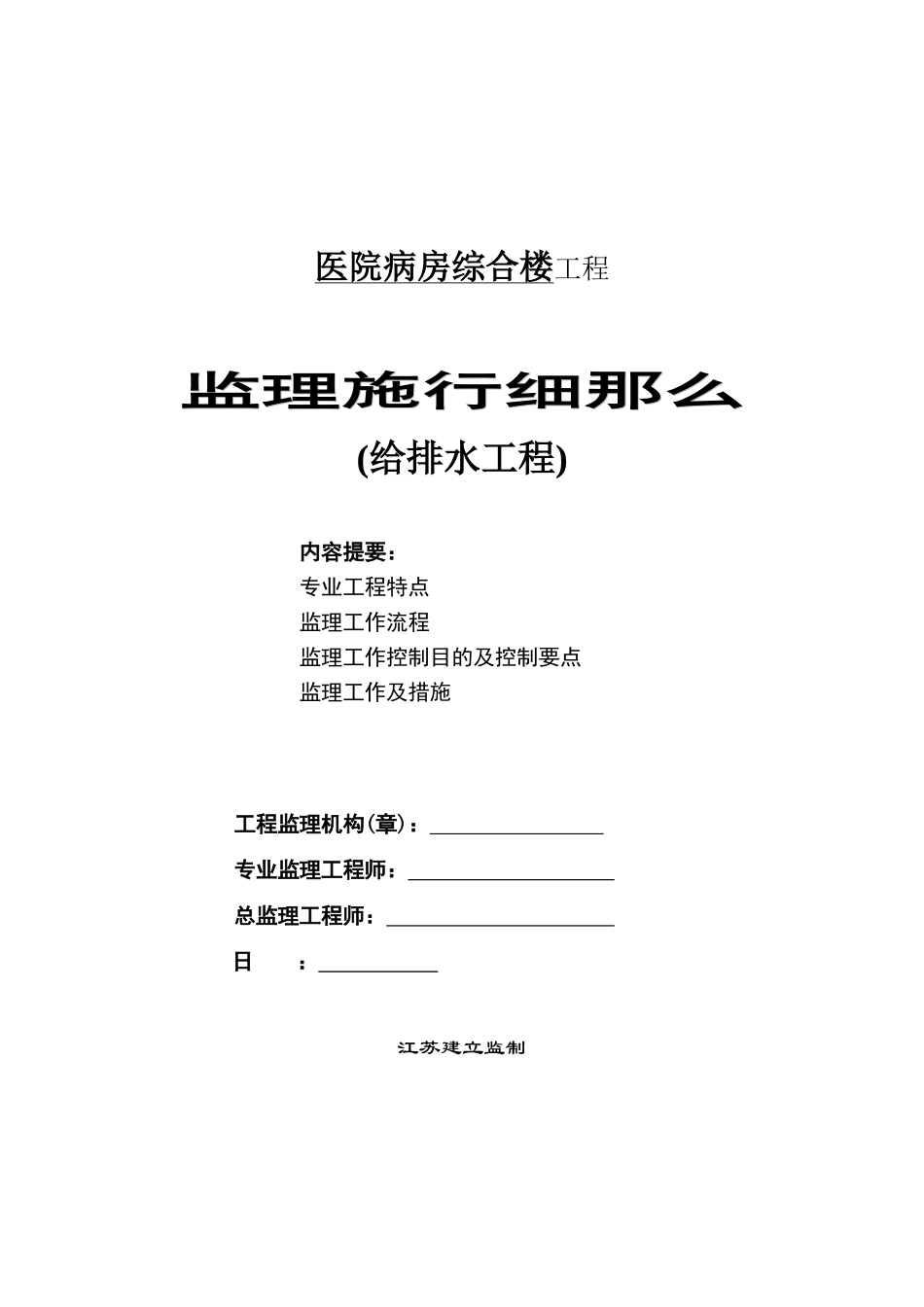

医院病房综合楼工程监理施行细那么监理施行细那么(给排水工程)内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构(章)：专业监理工程师：总监理工程师：日：江苏建立监制医院病房综合楼给排水工程监理施行细那么第一部分专业工程特点一、编制说明：为了更好的在施工阶段做好监理工作根据本工程的详细情况结合有关技术之规定、设计及审批通过的施工组织设计特编制本细那么作为本工程施工具有可施行性的监理。二、工程概况(一)工程概述1、工程名称及参建1)工程名称：医院病房综合楼2)建立：医院3)设计：北海工程设计研究院4)监理：工程理5)施工：2、工程地点及交通：3、工程规模：总建筑面积75000㎡(含二地下车库)建筑高度88.00m。地下两层地上二十五层。包括门诊、医技、病房、手术部等。(二)给排水分部工程1、给水系统：本工程给水将现有的一条DN150政自来水扩大为DN200同时再在麻巷路增加一条DN200的政自来水供给院区消费消费及消防给水室外给水在院区内成环形布置本工程设计日用水量约1270m3/d。室内给水分区供水系统地下一层至五层裙房部分用水由低区变频给水设备供给7～14层由中区变频给水设备供给15层以上由高区变频给水设备供给水箱及变频设备设在地下一层生活水泵房内地下二层部分用水由政给水直接供给。各区变频给水设备配三台大泵一台小泵高区变频给水设备性能为Q=36m3/hH=110m中区变频给水设备性能为Q=50m3/hH=75m低区变频给水设备设备性能Q=36m3/hH=45m；变频给水成套设备采用食品级不锈钢材料在设备出水上备一稳压罐。生活水泵采用低噪型立式多级泵水泵进出口设不锈钢金属接头泵出口处设缓闭消声止回阀出口水设弹性吊架等楼宇自控监视水泵运行及故障状态变频给水设备配两路电源。2、热水系统：本工程设全日制热水供给系统提供60度生活热水由地下一层的热交换器提供热煤为院区锅炉房提供的蒸汽或高温热水热水总用水量为214m3/d。热水系统的分区同给水系统热交换器设在地下一层水泵房内高、低区各设两台浮动盘容积式水-水交换器各区均设两台热水循环泵和一台膨胀罐热水循环根据温度控制运行温度为50度时开泵温度为55度时停泵两台循环水泵轮换运行楼宇自控监视水泵运行及故障状态。开水供给分别在10层、14层、18及22层设大容积集中式电开水器向下供各层饮用开水裙房部分及23层会议室由外购桶装纯洁水供给在病房层的开水间设开水龙头本楼每天饮用水量为3.8m3/d。3、排水系统：室内排水为污废水合流排水室外排水为雨污分流排水门诊病房综合楼的每日总排水量Q=420m3/d。地上各层污废水直接排出室外七层以上病房污废水排水在设备层汇总后排出室外地下一、二层污废水排至地下二层污水池内由潜水泵提升后排出室外污水池内的排水泵采用自动偶合连接消防电梯炕内的排水由排水泵提升后排出室外。以上含粪便污水经化粪池后排至排水网院区污水排水进入院污水处理站经消处理达标后排入政排水网。雨水排水：屋面雨水为内落排水由屋面雨水斗雨水排出室外至政排水网。4、冷却水系统：本系统为地下二层的冷水机组效劳冷水机组为两大一小冷却水总流量为Q=(2×700+300)m3/h。空调冷却水系统设冷却塔、冷却水循环泵夏季冷却水供温度为32～37度。冷却塔设置在裙房屋面冷却水循环泵设置在一层制冷机房内。冷却塔要求采用超低超声型冷却水系统的补水由消防水池-变频补水泵直接补充到冷却塔内以保证定更新消防水池的水量同时采取技术措施保障消防水量不被动用。循环水泵共设置三台两大一小水泵性能应满足Q=700m3/hH=30m,N=975KW,水泵性能应满足Q=300m3/hH=30m,N=45KW。屋顶设两台冷却水量为700m3/h和一台冷却水量为300m3/h的超低噪声逆流冷却塔在冷水机组冷却水进水上设电动阀门并按以下顺序启动：冷却水泵、冷却塔风机、冷水机组；停泵顺序相反。在冷水机组冷却水进水上设全程水处理装置。冷却塔可就地和远间隔控制启停根据冷却水供水温度对冷却塔风机进展调节。空调冷却循环水补水由地下二层消防水泵房内的冷却水补水泵供给冷却水补水系统由消防水池-变频补水泵-冷却塔供水方式补水补水水泵性能应满足Q=36m3/h,H=60mN=5.5KW。5、消防系统：本工程为高度...
