基于AT89C51单片机的16x16LED点阵显示的课程设计VIP免费

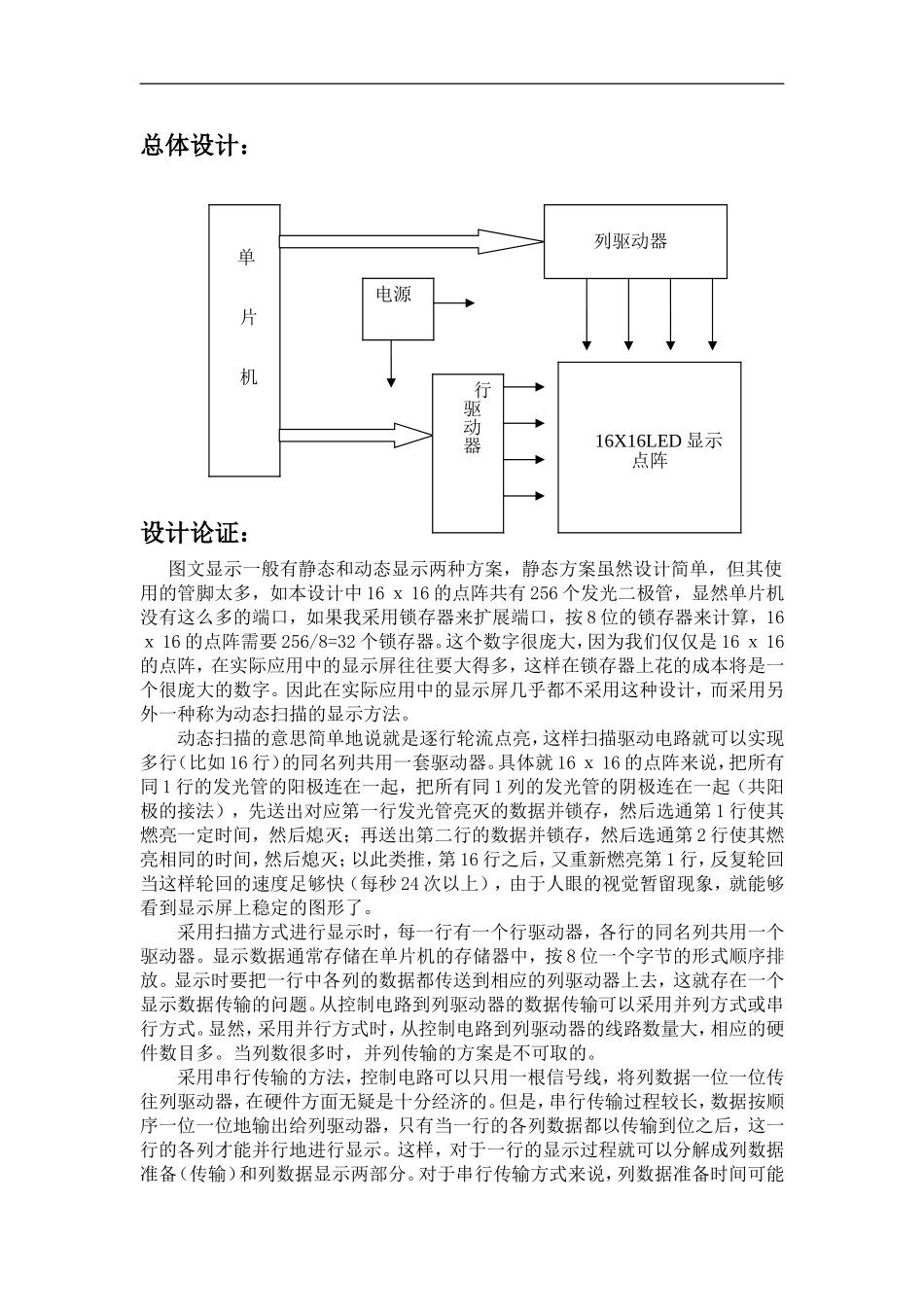

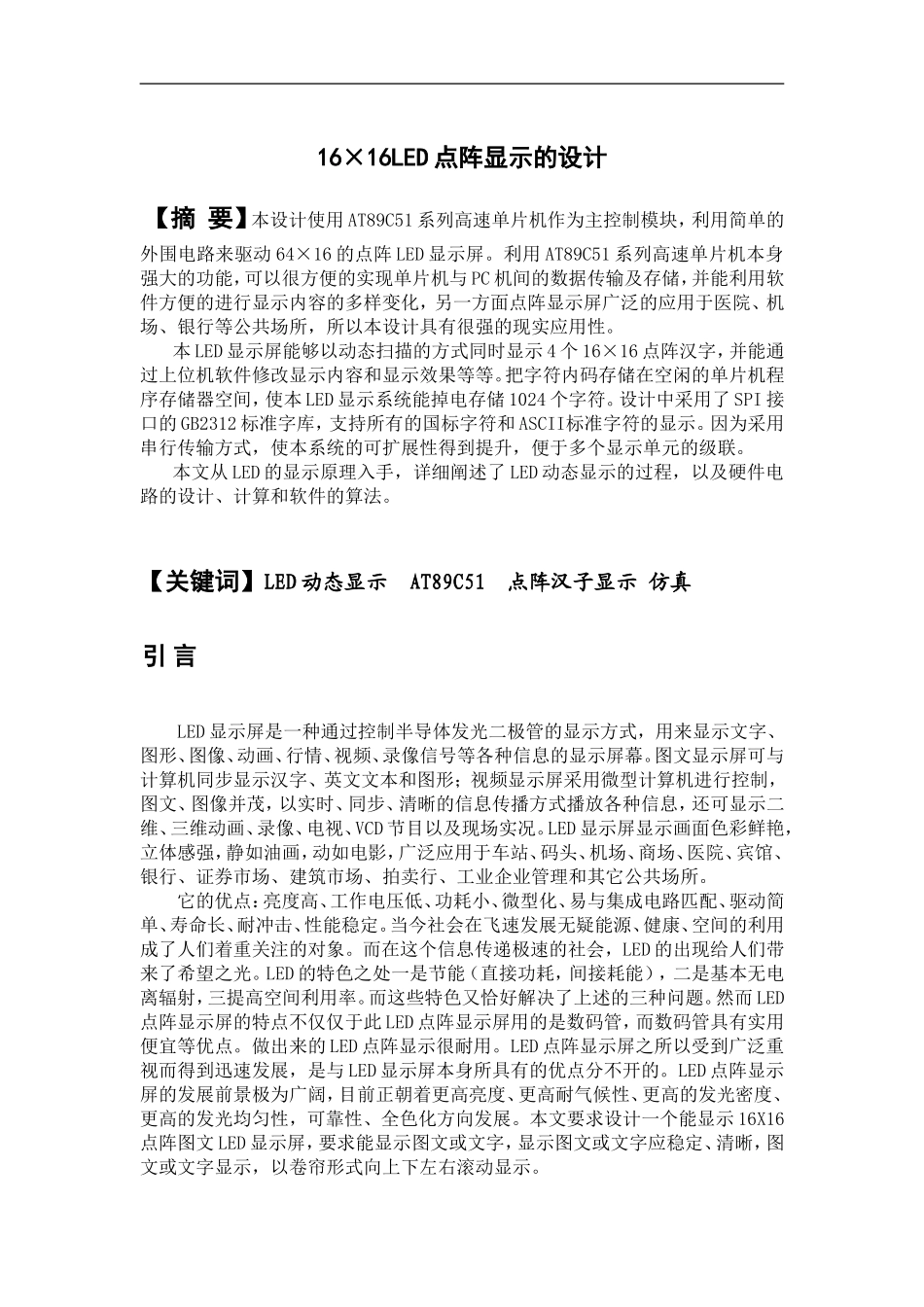

单片机课程设计16×16LED点阵显示16×16LED点阵显示的设计【摘要】本设计使用AT89C51系列高速单片机作为主控制模块，利用简单的外围电路来驱动64×16的点阵LED显示屏。利用AT89C51系列高速单片机本身强大的功能，可以很方便的实现单片机与PC机间的数据传输及存储，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示屏广泛的应用于医院、机场、银行等公共场所，所以本设计具有很强的现实应用性。本LED显示屏能够以动态扫描的方式同时显示4个16×16点阵汉字，并能通过上位机软件修改显示内容和显示效果等等。把字符内码存储在空闲的单片机程序存储器空间，使本LED显示系统能掉电存储1024个字符。设计中采用了SPI接口的GB2312标准字库，支持所有的国标字符和ASCII标准字符的显示。因为采用串行传输方式，使本系统的可扩展性得到提升，便于多个显示单元的级联。本文从LED的显示原理入手，详细阐述了LED动态显示的过程，以及硬件电路的设计、计算和软件的算法。【关键词】LED动态显示AT89C51点阵汉子显示仿真引言LED显示屏是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。它的优点：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。当今社会在飞速发展无疑能源、健康、空间的利用成了人们着重关注的对象。而在这个信息传递极速的社会，LED的出现给人们带来了希望之光。LED的特色之处一是节能（直接功耗，间接耗能），二是基本无电离辐射，三提高空间利用率。而这些特色又恰好解决了上述的三种问题。然而LED点阵显示屏的特点不仅仅于此LED点阵显示屏用的是数码管，而数码管具有实用便宜等优点。做出来的LED点阵显示很耐用。LED点阵显示屏之所以受到广泛重视而得到迅速发展，是与LED显示屏本身所具有的优点分不开的。LED点阵显示屏的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。本文要求设计一个能显示16X16点阵图文LED显示屏，要求能显示图文或文字，显示图文或文字应稳定、清晰，图文或文字显示，以卷帘形式向上下左右滚动显示。总体设计：设计论证：图文显示一般有静态和动态显示两种方案，静态方案虽然设计简单，但其使用的管脚太多，如本设计中16ｘ16的点阵共有256个发光二极管，显然单片机没有这么多的端口，如果我采用锁存器来扩展端口，按8位的锁存器来计算，16ｘ16的点阵需要256/8=32个锁存器。这个数字很庞大，因为我们仅仅是16ｘ16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。因此在实际应用中的显示屏几乎都不采用这种设计，而采用另外一种称为动态扫描的显示方法。动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（共阳极的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定时间，然后熄灭；再送出第二行的数据并锁存，然后选通第2行使其燃亮相同的时间，然后熄灭；以此类推，第16行之后，又重新燃亮第1行，反复轮回当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，就能够看到显示屏上稳定的图形了。采用扫描方式进行显示时，每一行有一个行驱动器，各行的同名列共用一个驱动器。显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就...
