防水卷材工程监理细则VIP免费

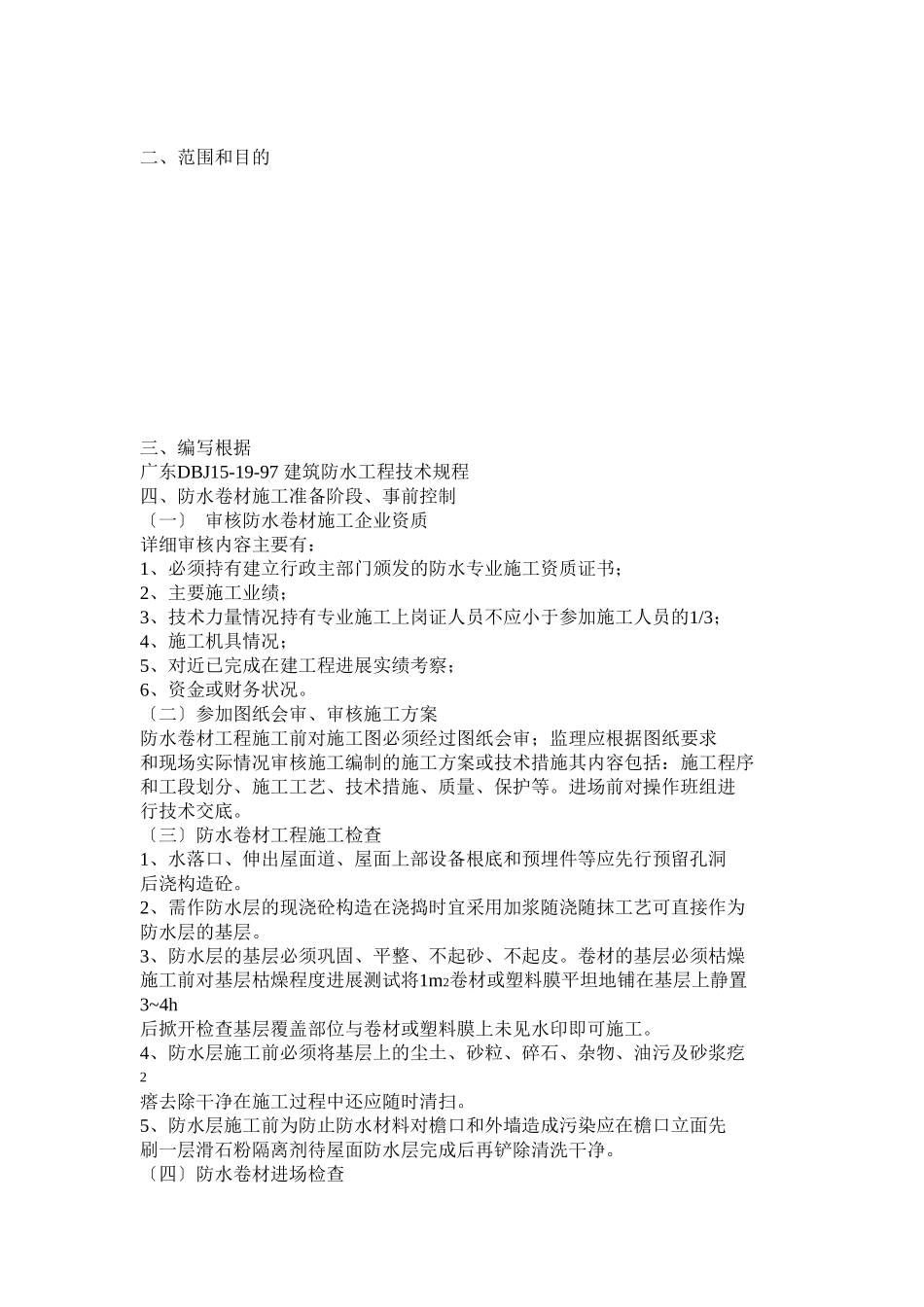

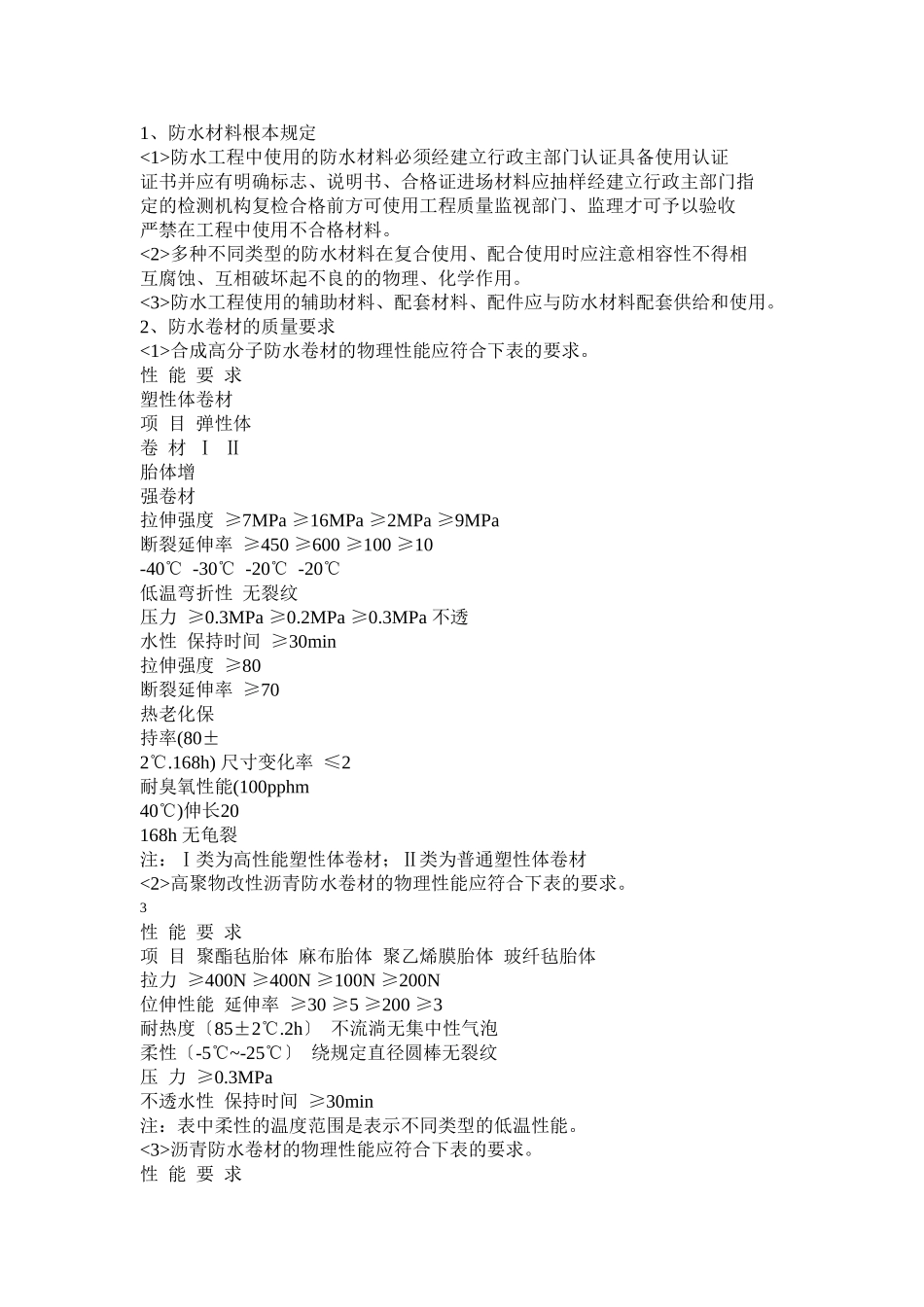

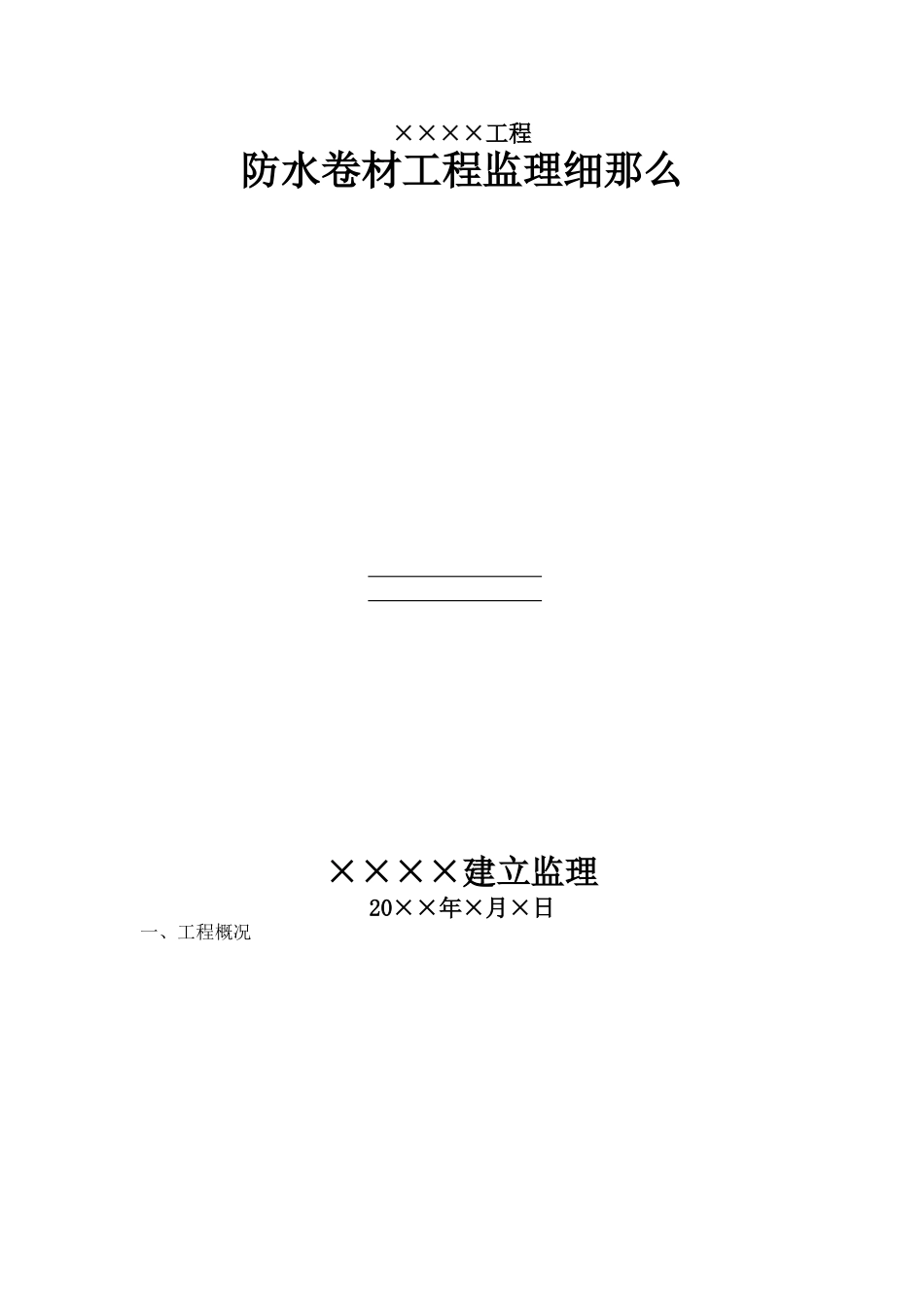

××××工程防水卷材工程监理细那么××××建立监理20××年×月×日一、工程概况二、范围和目的三、编写根据广东DBJ15-19-97建筑防水工程技术规程四、防水卷材施工准备阶段、事前控制〔一〕审核防水卷材施工企业资质详细审核内容主要有：1、必须持有建立行政主部门颁发的防水专业施工资质证书；2、主要施工业绩；3、技术力量情况持有专业施工上岗证人员不应小于参加施工人员的1/3；4、施工机具情况；5、对近已完成在建工程进展实绩考察；6、资金或财务状况。〔二〕参加图纸会审、审核施工方案防水卷材工程施工前对施工图必须经过图纸会审；监理应根据图纸要求和现场实际情况审核施工编制的施工方案或技术措施其内容包括：施工程序和工段划分、施工工艺、技术措施、质量、保护等。进场前对操作班组进行技术交底。〔三〕防水卷材工程施工检查1、水落口、伸出屋面道、屋面上部设备根底和预埋件等应先行预留孔洞后浇构造砼。2、需作防水层的现浇砼构造在浇捣时宜采用加浆随浇随抹工艺可直接作为防水层的基层。3、防水层的基层必须巩固、平整、不起砂、不起皮。卷材的基层必须枯燥施工前对基层枯燥程度进展测试将1m2卷材或塑料膜平坦地铺在基层上静置3~4h后掀开检查基层覆盖部位与卷材或塑料膜上未见水印即可施工。4、防水层施工前必须将基层上的尘土、砂粒、碎石、杂物、油污及砂浆疙2瘩去除干净在施工过程中还应随时清扫。5、防水层施工前为防止防水材料对檐口和外墙造成污染应在檐口立面先刷一层滑石粉隔离剂待屋面防水层完成后再铲除清洗干净。〔四〕防水卷材进场检查1、防水材料根本规定<1>防水工程中使用的防水材料必须经建立行政主部门认证具备使用认证证书并应有明确标志、说明书、合格证进场材料应抽样经建立行政主部门指定的检测机构复检合格前方可使用工程质量监视部门、监理才可予以验收严禁在工程中使用不合格材料。<2>多种不同类型的防水材料在复合使用、配合使用时应注意相容性不得相互腐蚀、互相破坏起不良的的物理、化学作用。<3>防水工程使用的辅助材料、配套材料、配件应与防水材料配套供给和使用。2、防水卷材的质量要求<1>合成高分子防水卷材的物理性能应符合下表的要求。性能要求塑性体卷材项目弹性体卷材ⅠⅡ胎体增强卷材拉伸强度≥7MPa≥16MPa≥2MPa≥9MPa断裂延伸率≥450≥600≥100≥10-40℃-30℃-20℃-20℃低温弯折性无裂纹压力≥0.3MPa≥0.2MPa≥0.3MPa不透水性保持时间≥30min拉伸强度≥80断裂延伸率≥70热老化保持率(80±2℃.168h)尺寸变化率≤2耐臭氧性能(100pphm40℃)伸长20168h无龟裂注：Ⅰ类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材<2>高聚物改性沥青防水卷材的物理性能应符合下表的要求。3性能要求项目聚酯毡胎体麻布胎体聚乙烯膜胎体玻纤毡胎体拉力≥400N≥400N≥100N≥200N位伸性能延伸率≥30≥5≥200≥3耐热度〔85±2℃.2h〕不流淌无集中性气泡柔性〔-5℃~-25℃〕绕规定直径圆棒无裂纹压力≥0.3MPa不透水性保持时间≥30min注：表中柔性的温度范围是表示不同类型的低温性能。<3>沥青防水卷材的物理性能应符合下表的要求。性能要求项目350500纵向拉力〔25±2℃〕≥340N≥440N耐热度〔85±2℃.2h〕不流淌,无集中性气泡柔性(18±2℃)绕φ20mm圆棒无裂纹绕φ25mm圆棒无裂纹压力≥0.10MPa≥0.15MPa不透水性保持时间≥30min≥30min<4>卷材胶粘剂的质量应符合以下要求：①胶粘剂的性质必须适应卷材的特点要求。②胶粘剂的耐老化性应与卷材相匹配。③合成高分子胶粘剂的粘结剥离强度应大于15N/10mm浸水168h后粘结剥离强度保持率应大于70。④改性沥青胶粘剂的粘结剥离强度应大于8N/10mm。<5>进场材料抽样复检应符合以下规定：①同一品种、牌和规格的卷材抽检数量为：大于1000卷抽取5卷；500~1000卷抽取4卷；100~499卷抽取3卷；小于100卷抽取2卷。4②将抽检的卷材开卷进展规格和外观质量检验全部指标到达规定时即为合格。其中如有一项指标达不到要求应在受检中加倍取样复检全部到达规定为合格。否那么那么断定该外观质量为不合格。③防水工程所使用材料必须现场取样做物理性能检测其中如有一项指标不合格应在受检中重新取样复检。全部到达规定为合格。否...
