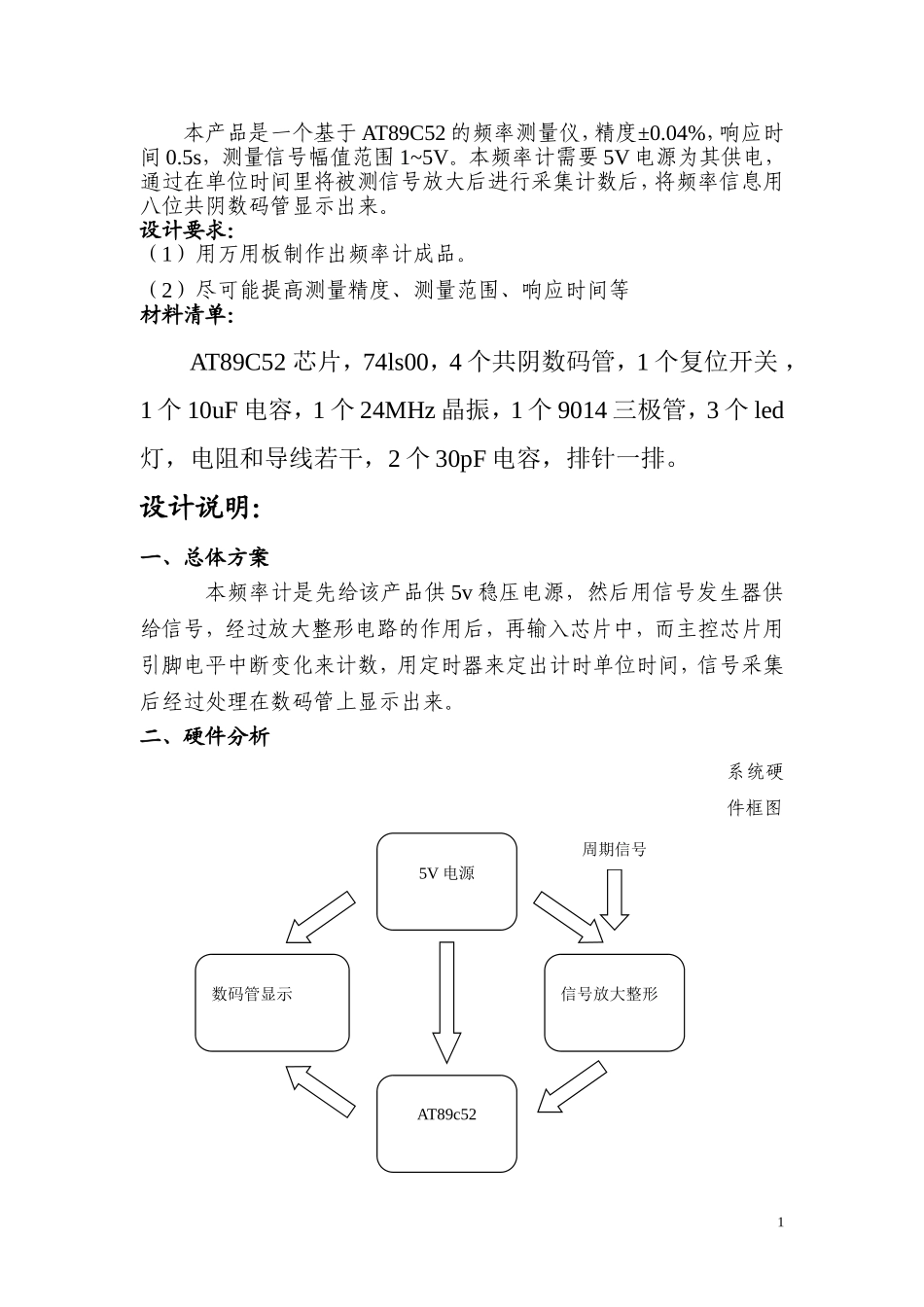

本产品是一个基于AT89C52的频率测量仪,精度±0
04%,响应时间0
5s,测量信号幅值范围1~5V
本频率计需要5V电源为其供电,通过在单位时间里将被测信号放大后进行采集计数后,将频率信息用八位共阴数码管显示出来
设计要求:(1)用万用板制作出频率计成品
(2)尽可能提高测量精度、测量范围、响应时间等材料清单:AT89C52芯片,74ls00,4个共阴数码管,1个复位开关,1个10uF电容,1个24MHz晶振,1个9014三极管,3个led灯,电阻和导线若干,2个30pF电容,排针一排
设计说明:一、总体方案本频率计是先给该产品供5v稳压电源,然后用信号发生器供给信号,经过放大整形电路的作用后,再输入芯片中,而主控芯片用引脚电平中断变化来计数,用定时器来定出计时单位时间,信号采集后经过处理在数码管上显示出来

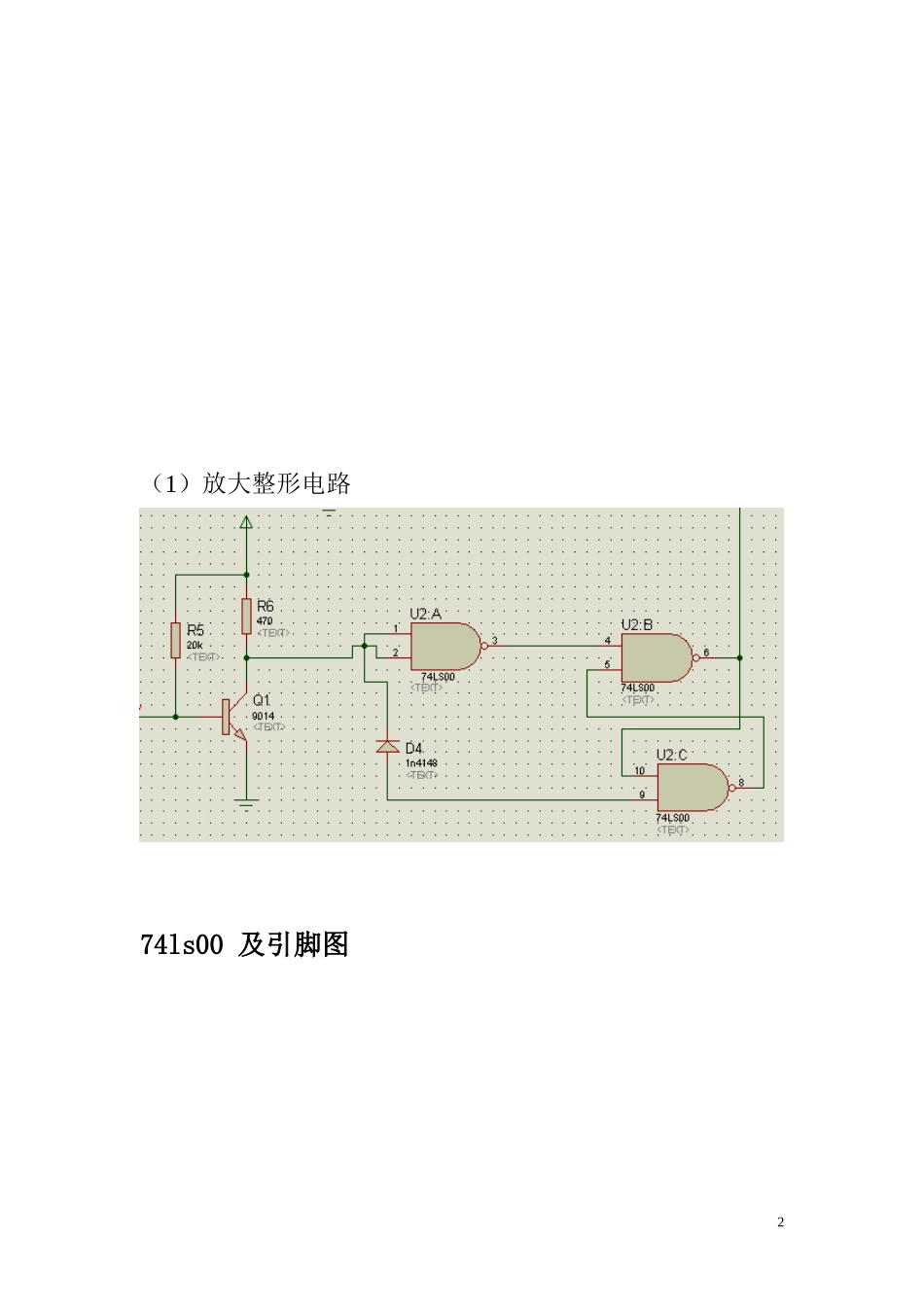

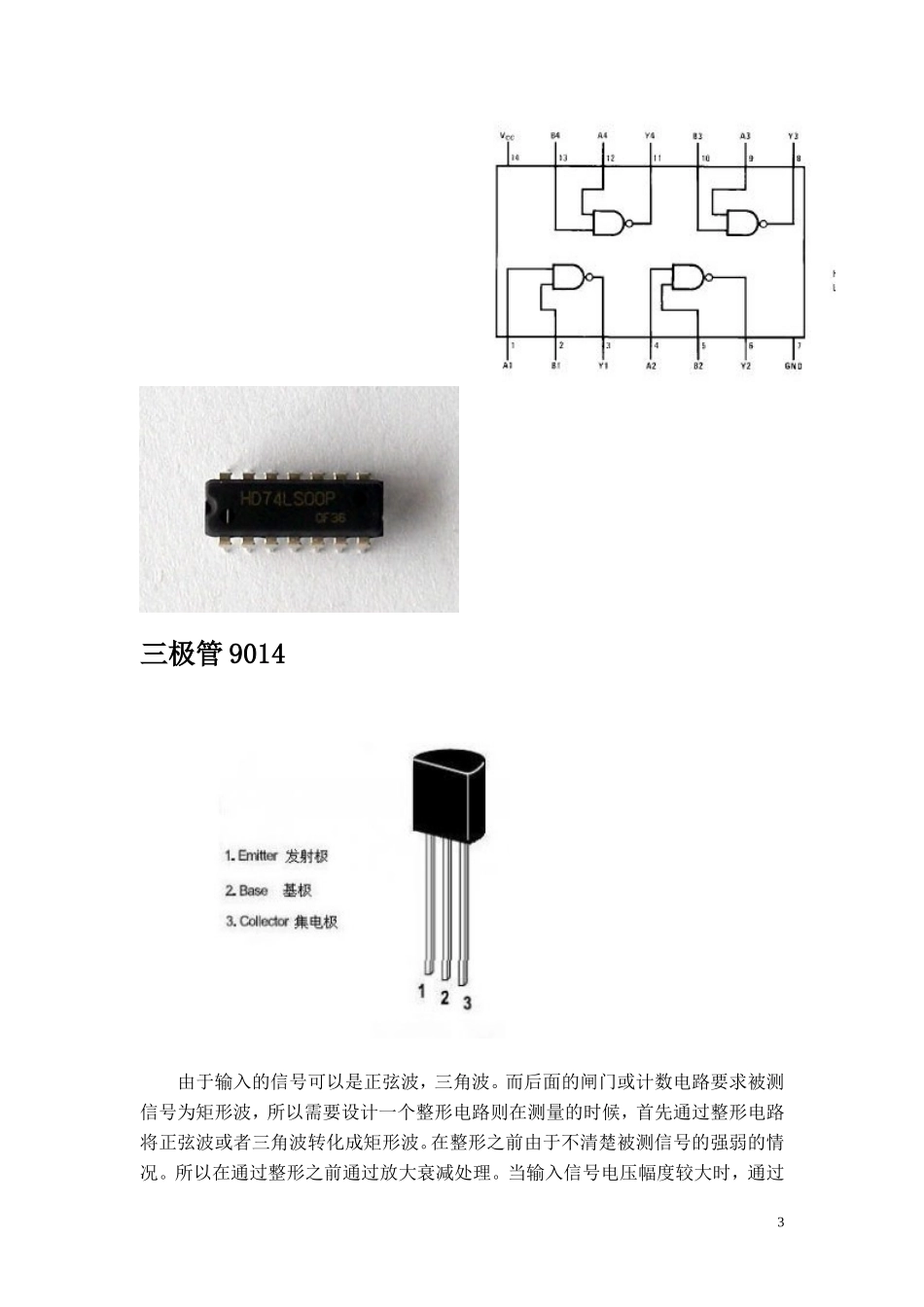

二、硬件分析系统硬件框图15V电源AT89c52数码管显示信号放大整形周期信号(1)放大整形电路74ls00及引脚图2三极管9014由于输入的信号可以是正弦波,三角波
而后面的闸门或计数电路要求被测信号为矩形波,所以需要设计一个整形电路则在测量的时候,首先通过整形电路将正弦波或者三角波转化成矩形波
在整形之前由于不清楚被测信号的强弱的情况
所以在通过整形之前通过放大衰减处理
当输入信号电压幅度较大时,通过3输入衰减电路将电压幅度降低
当输入信号电压幅度较小时,前级输入衰减为零时若不能驱动后面的整形电路,则调节输入放大的增益,时被测信号得以放大[10]
根据上述分析,放大电路放大整形电路采用高频晶体管9014与74LS00等组成
其中9014为NPN型高频小功率三极管,组成放大器将输入频率为fx的周期信号如正弦波、三角波及方波等波形进行放大
与非门74LS00构成施密特触发器它对放大器的输出波形信号进行整形,使之成为矩形脉冲(3)AT89c52芯片AT89C52是美
