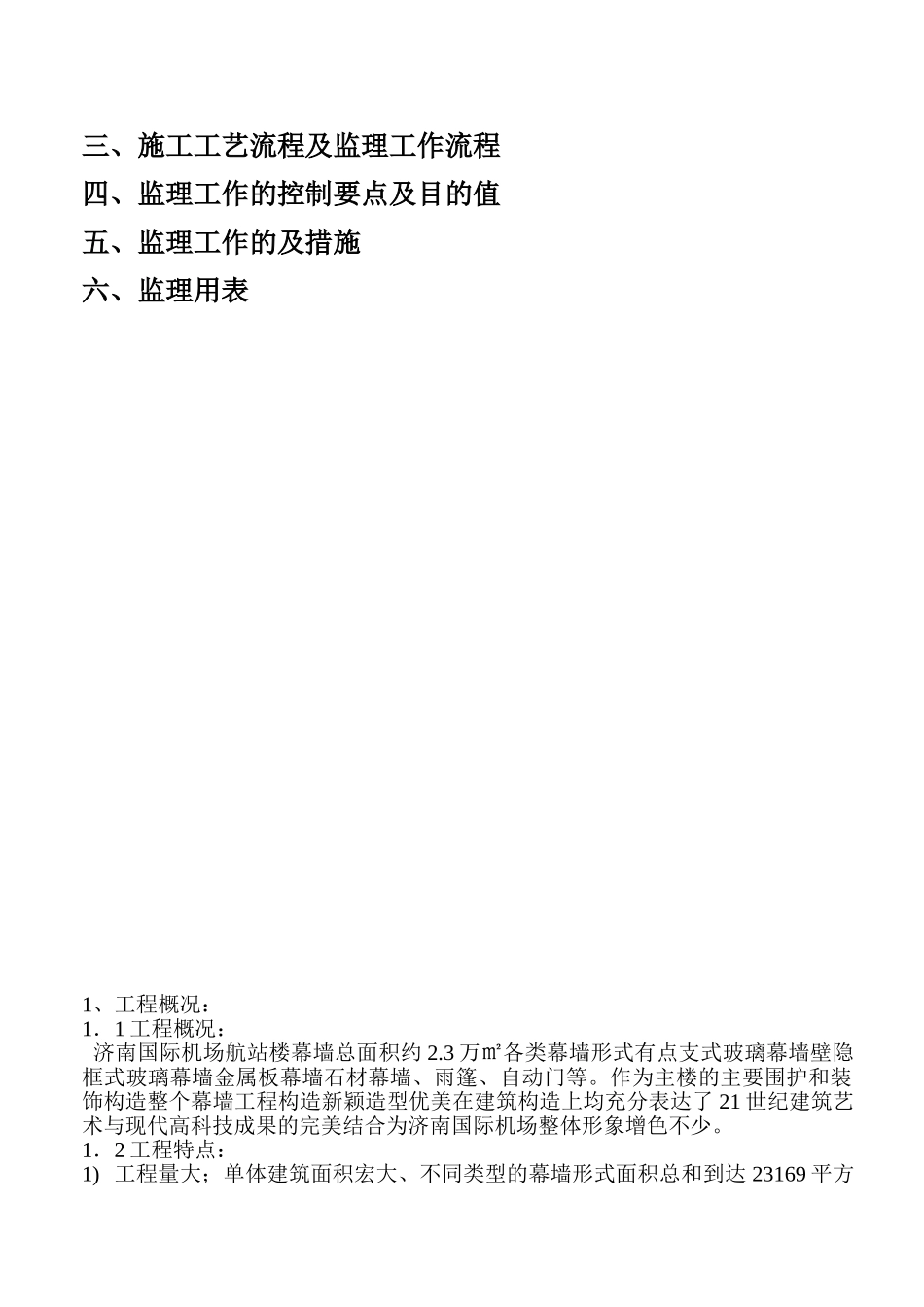

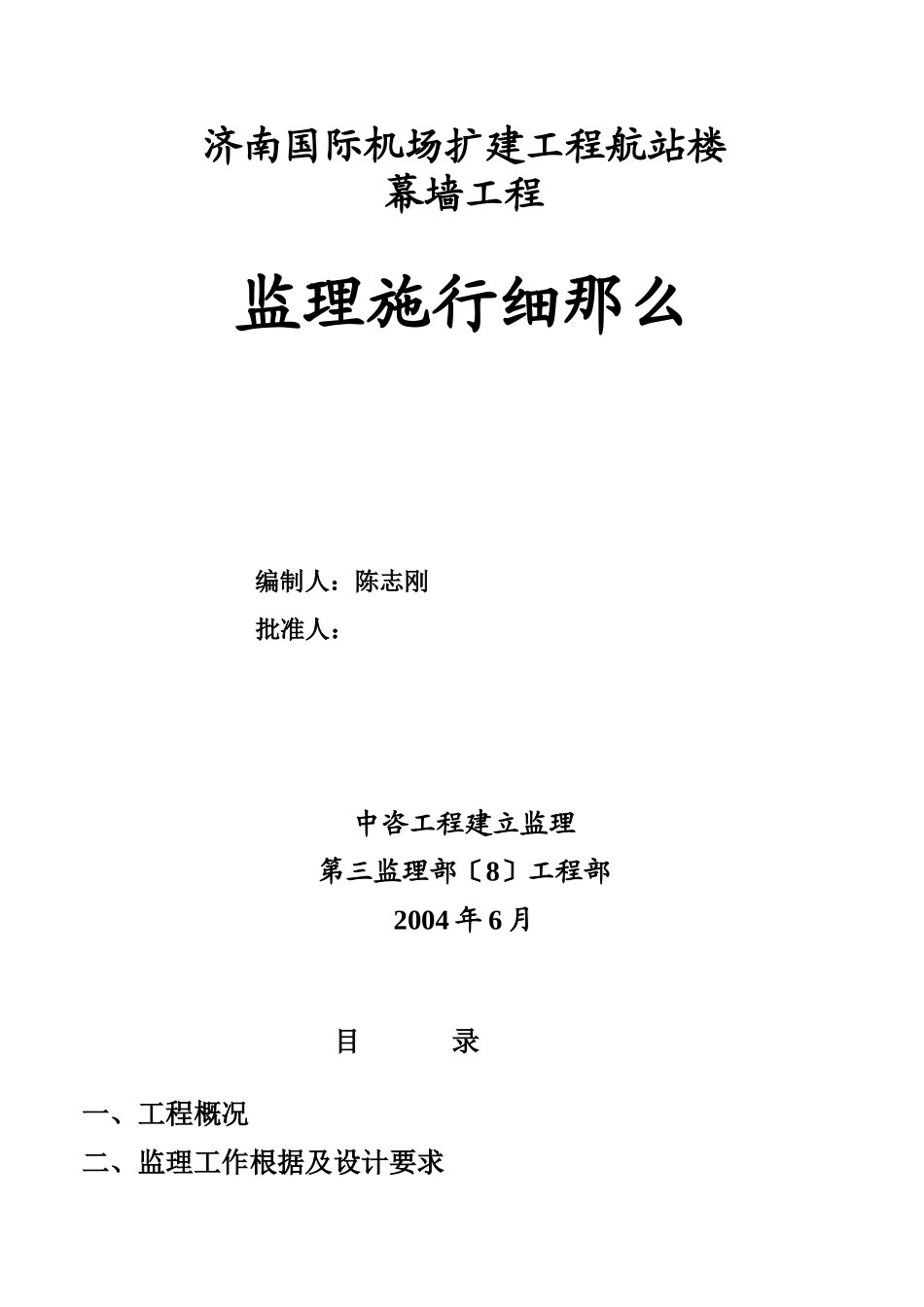

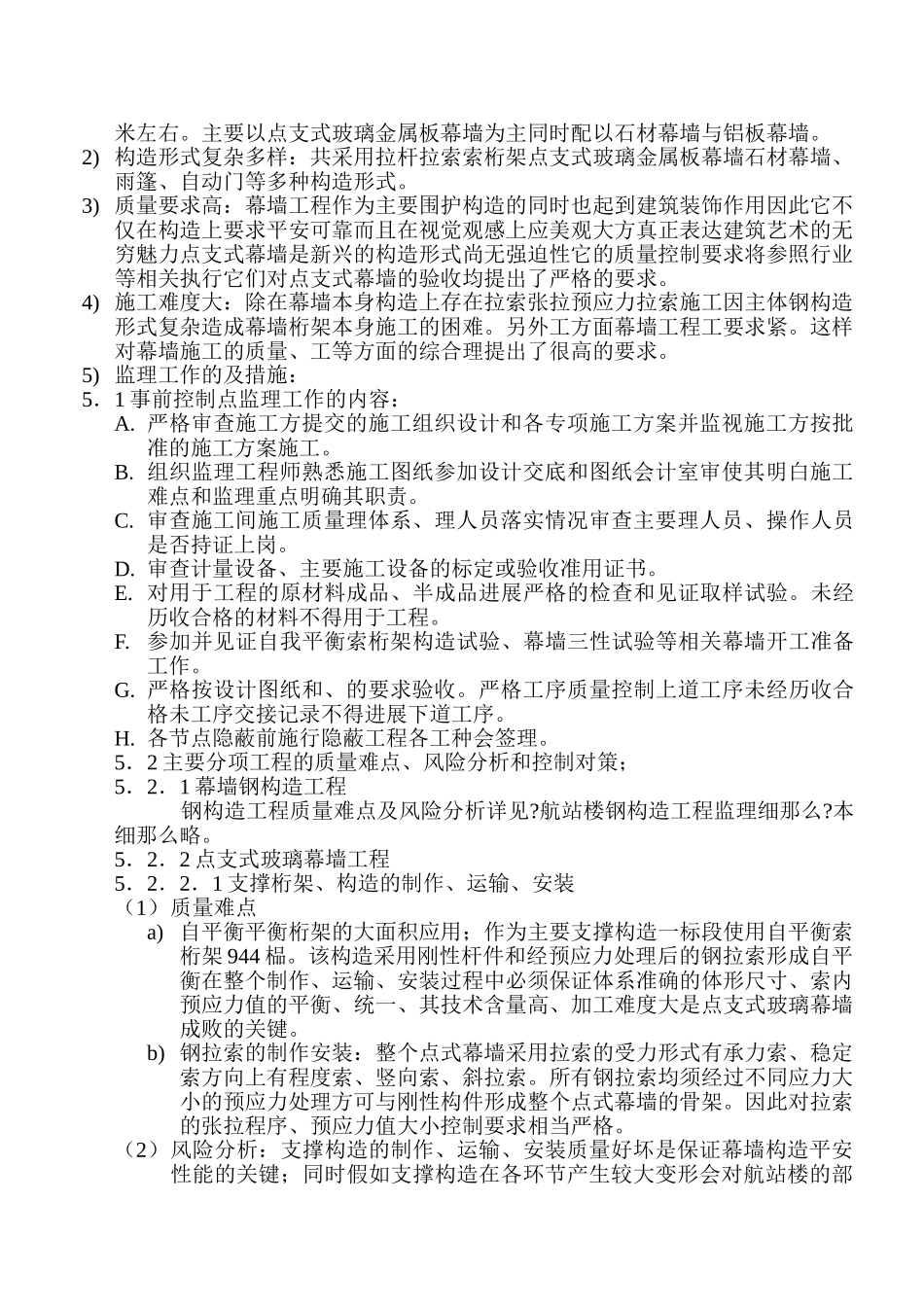

济南国际机场扩建工程航站楼幕墙工程监理施行细那么编制人：陈志刚批准人：中咨工程建立监理第三监理部〔8〕工程部2004年6月目录一、工程概况二、监理工作根据及设计要求三、施工工艺流程及监理工作流程四、监理工作的控制要点及目的值五、监理工作的及措施六、监理用表1、工程概况：1．1工程概况：济南国际机场航站楼幕墙总面积约2.3万㎡各类幕墙形式有点支式玻璃幕墙壁隐框式玻璃幕墙金属板幕墙石材幕墙、雨篷、自动门等。作为主楼的主要围护和装饰构造整个幕墙工程构造新颖造型优美在建筑构造上均充分表达了21世纪建筑艺术与现代高科技成果的完美结合为济南国际机场整体形象增色不少。1．2工程特点：1)工程量大；单体建筑面积宏大、不同类型的幕墙形式面积总和到达23169平方米左右。主要以点支式玻璃金属板幕墙为主同时配以石材幕墙与铝板幕墙。2)构造形式复杂多样：共采用拉杆拉索索桁架点支式玻璃金属板幕墙石材幕墙、雨篷、自动门等多种构造形式。3)质量要求高：幕墙工程作为主要围护构造的同时也起到建筑装饰作用因此它不仅在构造上要求平安可靠而且在视觉观感上应美观大方真正表达建筑艺术的无穷魅力点支式幕墙是新兴的构造形式尚无强迫性它的质量控制要求将参照行业等相关执行它们对点支式幕墙的验收均提出了严格的要求。4)施工难度大：除在幕墙本身构造上存在拉索张拉预应力拉索施工因主体钢构造形式复杂造成幕墙桁架本身施工的困难。另外工方面幕墙工程工要求紧。这样对幕墙施工的质量、工等方面的综合理提出了很高的要求。5)监理工作的及措施：5．1事前控制点监理工作的内容：A.严格审查施工方提交的施工组织设计和各专项施工方案并监视施工方按批准的施工方案施工。B.组织监理工程师熟悉施工图纸参加设计交底和图纸会计室审使其明白施工难点和监理重点明确其职责。C.审查施工间施工质量理体系、理人员落实情况审查主要理人员、操作人员是否持证上岗。D.审查计量设备、主要施工设备的标定或验收准用证书。E.对用于工程的原材料成品、半成品进展严格的检查和见证取样试验。未经历收合格的材料不得用于工程。F.参加并见证自我平衡索桁架构造试验、幕墙三性试验等相关幕墙开工准备工作。G.严格按设计图纸和、的要求验收。严格工序质量控制上道工序未经历收合格未工序交接记录不得进展下道工序。H.各节点隐蔽前施行隐蔽工程各工种会签理。5．2主要分项工程的质量难点、风险分析和控制对策；5．2．1幕墙钢构造工程钢构造工程质量难点及风险分析详见?航站楼钢构造工程监理细那么?本细那么略。5．2．2点支式玻璃幕墙工程5．2．2．1支撑桁架、构造的制作、运输、安装（1）质量难点a)自平衡平衡桁架的大面积应用；作为主要支撑构造一标段使用自平衡索桁架944榀。该构造采用刚性杆件和经预应力处理后的钢拉索形成自平衡在整个制作、运输、安装过程中必须保证体系准确的体形尺寸、索内预应力值的平衡、统一、其技术含量高、加工难度大是点支式玻璃幕墙成败的关键。b)钢拉索的制作安装：整个点式幕墙采用拉索的受力形式有承力索、稳定索方向上有程度索、竖向索、斜拉索。所有钢拉索均须经过不同应力大小的预应力处理方可与刚性构件形成整个点式幕墙的骨架。因此对拉索的张拉程序、预应力值大小控制要求相当严格。（2）风险分析：支撑构造的制作、运输、安装质量好坏是保证幕墙构造平安性能的关键；同时假如支撑构造在各环节产生较大变形会对航站楼的部分建筑效果造成影响。（3）控制对策：a)强调事前控制：要求各施工在总施工组织设计根底上对支撑构造各施工环节进展专项施工方案报审详细方案包括?自平衡索桁架施工方案?、?〔大型、异型〕钢桁架制作、运输、安装方案?、?预应力钢索张拉施工方案?等。会同参建各对上述方案或措施的可行性、科学性进展研讨；要求施工完善施工交底制度重点、难点问题要由总工程师组织班组专项交底监理工程师对交底内容进展不定抽查。b)重视过程控制；严格按照本细那么中第3.2条所示质量控制流程进展监理；重点部位施行旁站〔旁站方案参见本细那么第5.8条〕；运用钢索测力仪、全站仪等先进设备对全过程施行监控。2、幕墙玻璃安装：〔1〕质量难点；a)点...
