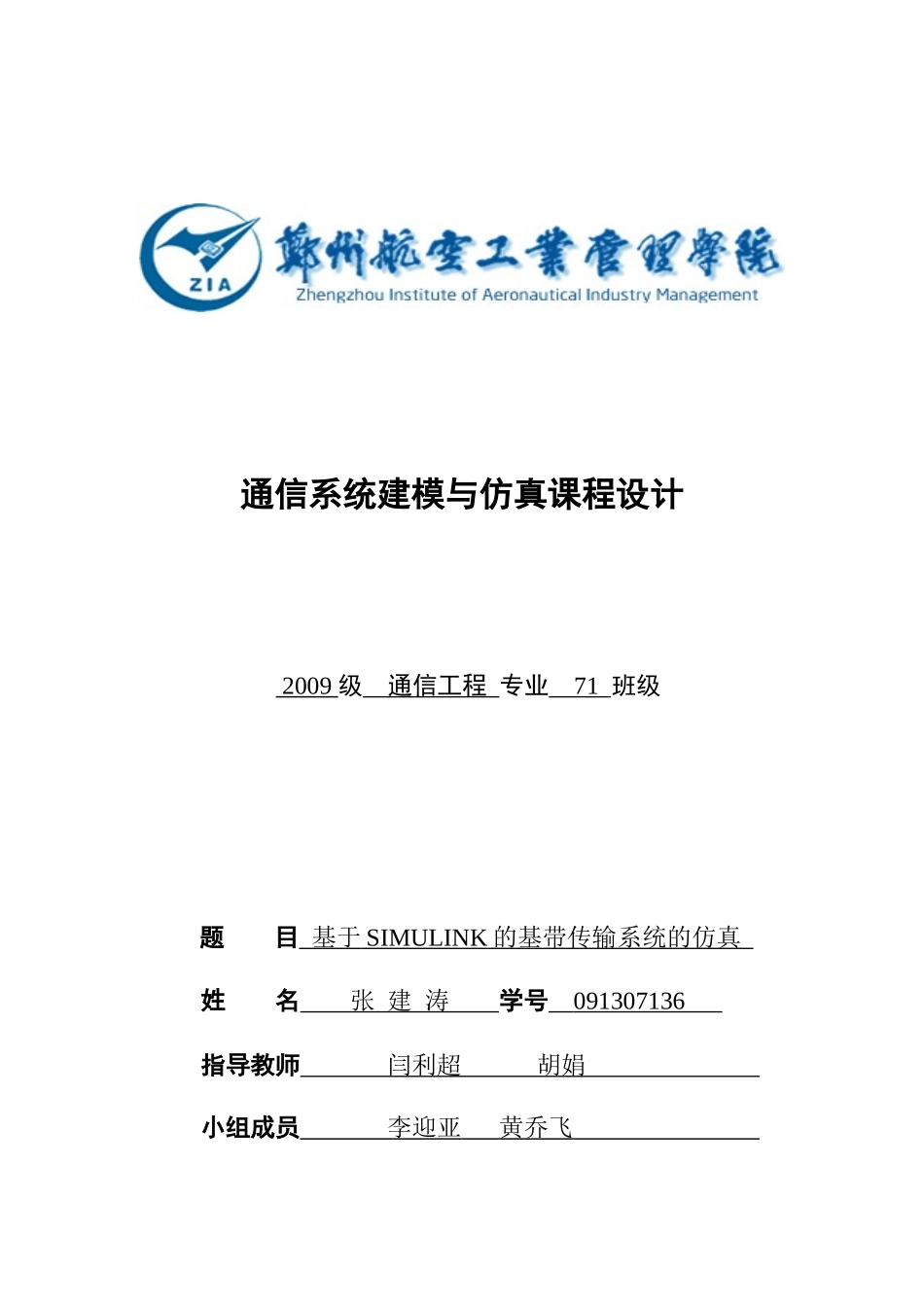

基于simulink的数字基带传输系统仿真报告_第1页
1/14

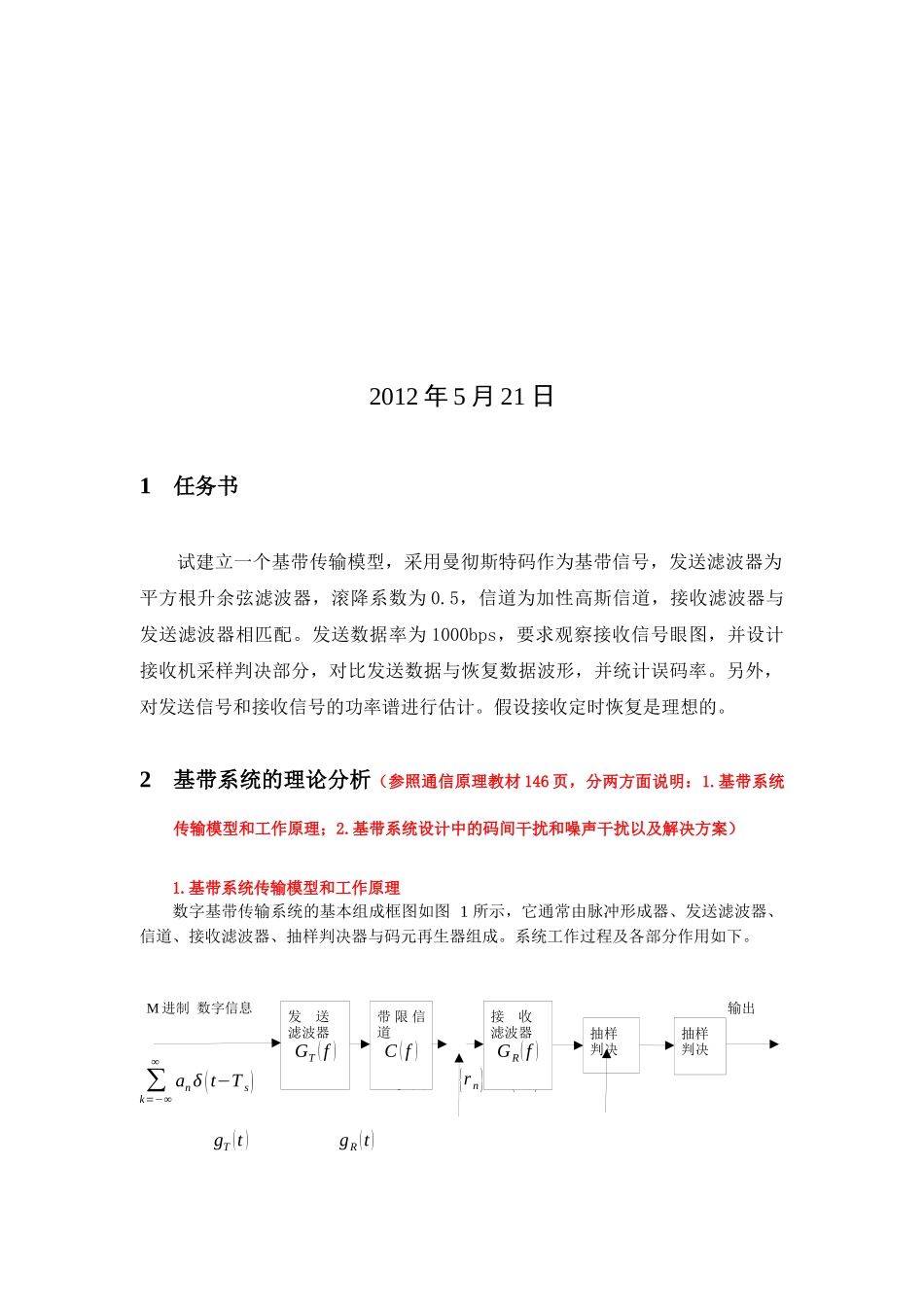

基于simulink的数字基带传输系统仿真报告_第2页
2/14

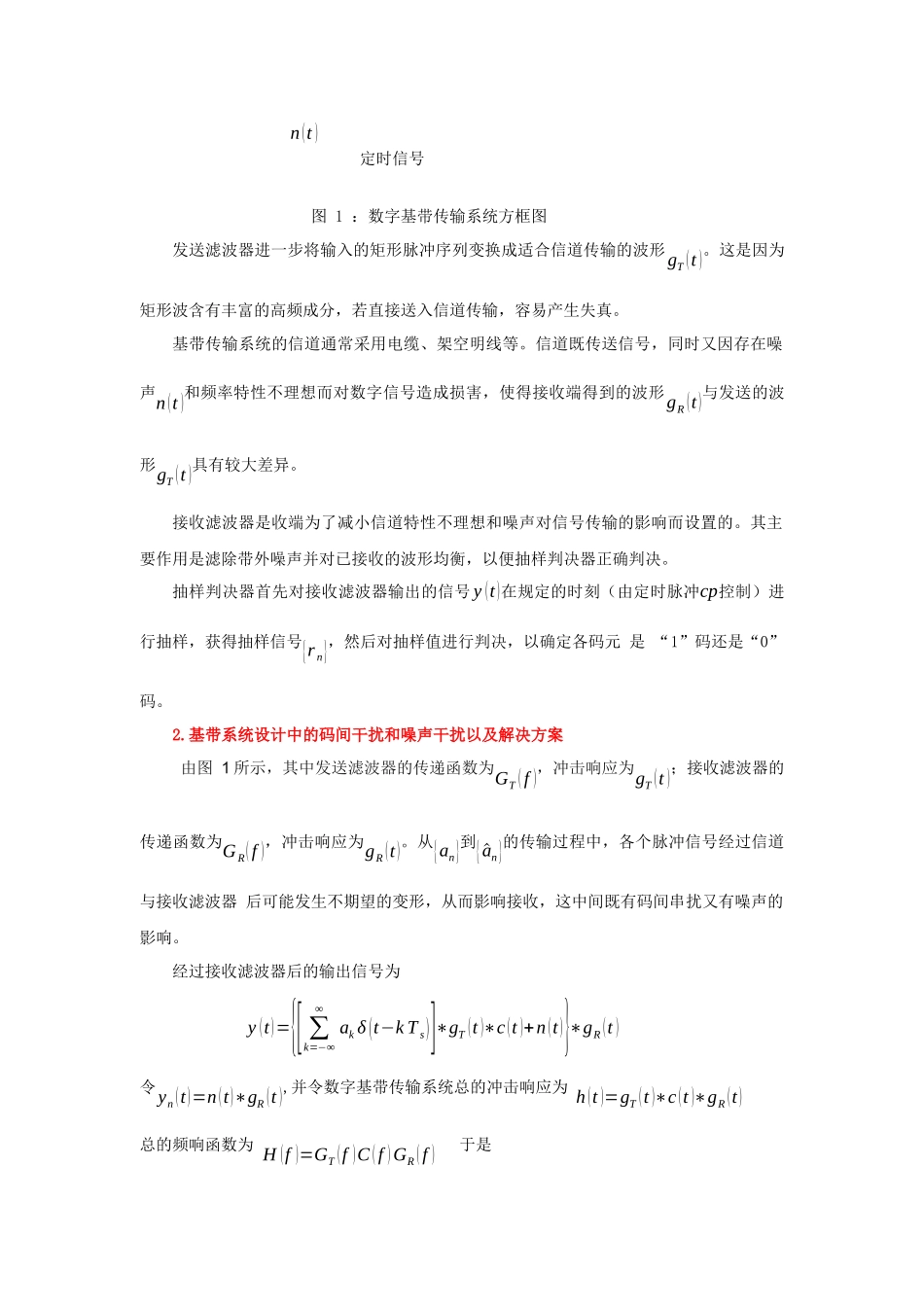

基于simulink的数字基带传输系统仿真报告_第3页
3/14
通信系统建模与仿真课程设计2009级通信工程专业71班级题目基于SIMULINK的基带传输系统的仿真姓名张建涛学号091307136指导教师闫利超胡娟小组成员李迎亚黄乔飞2012年5月21日1任务书试建立一个基带传输模型,采用曼彻斯特码作为基带信号,发送滤波器为平方根升余弦滤波器,滚降系数为0.5,信道为加性高斯信道,接收滤波器与发送滤波器相匹配。发送数据率为1000bps,要求观察接收信号眼图,并设计接收机采样判决部分,对比发送数据与恢复数据波形,并统计误码率。另外,对发送信号和接收信号的功率谱进行估计。假设接收定时恢复是理想的。2基带系统的理论分析(参照通信原理教材146页,分两方面说明:1.基带系统传输模型和工作原理;2.基带系统设计中的码间干扰和噪声干扰以及解决方案)1.基带系统传输模型和工作原理数字基带传输系统的基本组成框图如图1所示,它通常由脉冲形成器、发送滤波器、信道、接收滤波器、抽样判决器与码元再生器组成。系统工作过程及各部分作用如下。M进制数字信息输出∑k=−∞∞anδ(t−Ts)y(t){rn}{^an}gT(t)gR(t)发送滤波器GT(f)带限信道C(f)接收滤波器GR(f)抽样判决抽样判决n(t)定时信号图1:数字基带传输系统方框图发送滤波器进一步将输入的矩形脉冲序列变换成适合信道传输的波形gT(t)。这是因为矩形波含有丰富的高频成分,若直接送入信道传输,容易产生失真。基带传输系统的信道通常采用电缆、架空明线等。信道既传送信号,同时又因存在噪声n(t)和频率特性不理想而对数字信号造成损害,使得接收端得到的波形gR(t)与发送的波形gT(t)具有较大差异。接收滤波器是收端为了减小信道特性不理想和噪声对信号传输的影响而设置的。其主要作用是滤除带外噪声并对已接收的波形均衡,以便抽样判决器正确判决。抽样判决器首先对接收滤波器输出的信号y(t)在规定的时刻(由定时脉冲cp控制)进行抽样,获得抽样信号{rn},然后对抽样值进行判决,以确定各码元是“1”码还是“0”码。2.基带系统设计中的码间干扰和噪声干扰以及解决方案由图1所示,其中发送滤波器的传递函数为GT(f),冲击响应为gT(t);接收滤波器的传递函数为GR(f),冲击响应为gR(t)。从{an}到{^an}的传输过程中,各个脉冲信号经过信道与接收滤波器后可能发生不期望的变形,从而影响接收,这中间既有码间串扰又有噪声的影响。经过接收滤波器后的输出信号为y(t)={[∑k=−∞∞akδ(t−kTs)]∗gT(t)∗c(t)+n(t)}∗gR(t)令yn(t)=n(t)∗gR(t),并令数字基带传输系统总的冲击响应为h(t)=gT(t)∗c(t)∗gR(t)总的频响函数为H(f)=GT(f)C(f)GR(f)于是y(t)=∑k=−∞∞akδ(t−kTs)∗h(t)+yn(t)¿∑k=−∞∞akh(t−kTs)+yn(t)记抽样定时为t=nTs+t0,得到抽样值,rn=y(nTs+t0)。t0是相对固定的时延,不妨将其忽略。于是rn=y(nTs)=∑k=−∞∞akh(nTs−kTs)+yn(nTs)¿anh(0)+∑m=−∞m≠0∞an−mh(mTS)+yn(nTs)式中,令m=n−k。式中的第一项对应所期望接收的an符号,;第二项是其他符号对当前符号an的干扰,称为码间串扰或码间干扰(ISI);第三项为噪声影响。由于随机性的码间串扰和噪声的存在,使抽样判决电路在判决时可能判对,也可能判错。显然,只有当码间干扰和随机干扰很小时,才能保证上述判决的正确;当干扰及噪声严重时,则判错的可能性就很大。1)码间干扰及解决方案码间干扰:由于基带信号受信道传输时延的影响,信号波形将被延迟从而扩展到下一码元,形成码间干扰,造成系统误码。解决方案:①要求基带系统的传输函数H(f)满足奈奎斯特第一准则:∑k=−∞−∞H(f−kTs)=常数若不能满足奈奎斯特第一准则,在接收端加入时域均衡,减小码间干扰。②基带系统的系统函数H(ω)应具有升余弦滚降特性。如图2所示。这样对应的h(t)拖尾收敛速度快,能够减小抽样时刻对其他信号的影响即减小码间干扰。2)噪声干扰及解决方案噪声干扰:基带信号没有经过调制就直接在含有加性噪声的信道中传输,加性噪声会叠加在信号上导致信号波形发生畸变。解决方案:①在接收端进行抽样判决;②匹配滤波,使得系统输出性噪比最大。3基带系统设计方案(分别对信源、发送滤波器和接收滤波器、信道、抽样判决器的选择说明原因)信源的选择:常...
