基于STC89C52的电子密码锁VIP专享VIP免费

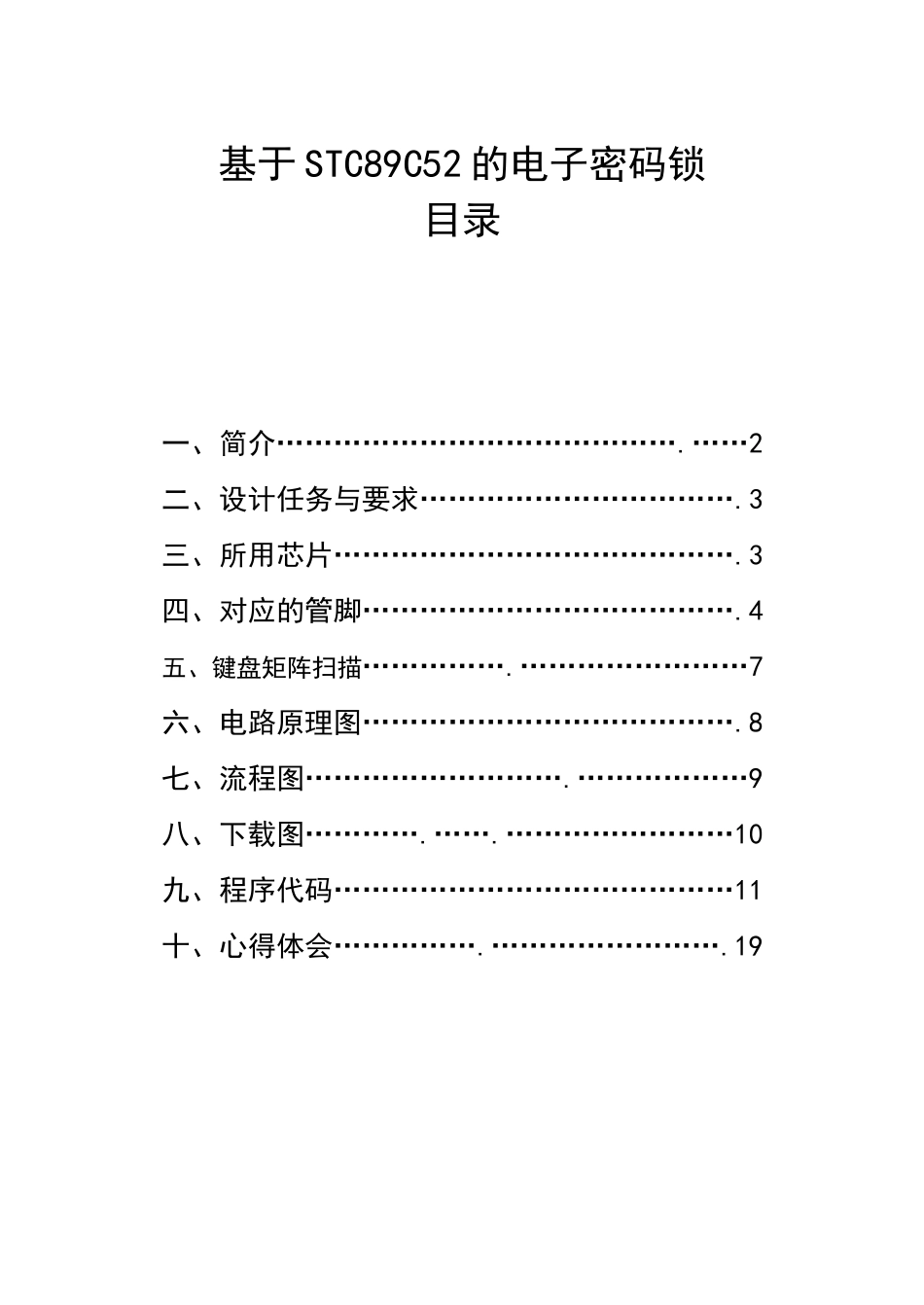

基于STC89C52的电子密码锁目录一、简介…………………………………….……2二、设计任务与要求…………………………….3三、所用芯片…………………………………….3四、对应的管脚………………………………….4五、键盘矩阵扫描…………….……………………7六、电路原理图………………………………….8七、流程图……………………….………………9八、下载图………….…….……………………10九、程序代码……………………………………11十、心得体会…………….…………………….19一、简介电子密码锁是现代生活中常用的加密工具。它克服了机械式密码锁密码量少、安全性能差的缺点，尤其是的智能电子密码锁；不仅具有电子密码锁的功能”还可引人智能化管理功能，从而使密码锁具有更离的安全性和可靠性。电子密码锁通常使用ARM和单片机控制，单片机相对ARM实现较为简单，功能较为完善，因此使用单片机控制较多。单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。二、设计任务与要求根据设定好的密码（456），采用矩阵键盘输入功能。每输入一位密码，对应的LED灯亮。当输入的密码完全正确时，第八位LED灯亮；当输入的密码错误时，第七位LED灯亮，且当密码连续三次输入错误时，第六位LED灯亮，键盘锁闭。三、所用芯片STC89C52RC在本实验中用到的是STC89C52RC单片机。STC89C522是一种低功耗、高性能CMOS8位微控制器，具有系统可编程8K字节闪烁可编程可檫除只读存储器（FPEROM-FlashProgramableandErasableReadOnlyMemory）。在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。STC89C52具有以下标准功能：8K字节Flash，512字节RAM，32位I/O口线，看门狗定时器，MAX810复位电路，内置4KBEEPROM，3个16位定时器/计数器，1个6向量2级中断结构，全双工串行口。另外STC89X52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35Mhz，6T/12T可选。四、对应的管脚LED灯端口对应在STC89C52芯片上上是P1口；矩阵键盘与STC89C52芯片的P3_0～P3_3直接相连；如下图所示：3芯片STC89C524LED电路4*4键盘矩阵五、键盘矩阵扫描确定矩阵式键盘上何键被按下的方法有高低电平翻转法和线反转法(或者称为行列翻转法)。高低电平翻转法：首先让P1口高四位为1，低四位5为0,。若有按键按下，则高四位中会有一个1翻转为0，低四位不会变，此时即可确定被按下的键的行位置。然后让P1口高四位为0，低四位为1,。若有按键按下，则低四位中会有一个1翻转为0，高四位不会变，此时即可确定被按下的键的列位置。线反转法(或者称为行列翻转法)：首先，让单片机的行全部输出0，列全部输出1，读取列的值(假设行接P3口的高四位，列接低四位)。即P3=0x0f;此时读列的值，如果有键按下，则相应的列读回来的值应该为低。譬如此时读回来的值为0x0e;即按键列的位置已经确定。这时反过来，把行作为输入，列作为输出，即P0=0xf0;知道了一个按键被按下的行和列的位置，那么就可以肯定确定它的位置了。我们把读回来的行值和列值进行或运算。即0xe0|0x0e即0xee。那么0xee就是我们按下的按键的键值了。本试验中应用的是行列反转法。六、电路原理图密码锁开锁电路原理图6七、流程图八、下载图7九、程序代码#include#defineSCANPORTP38UnsignedcharKey[4][4]={0x00,0x01,0x02,0x03,0x10,0x11,0x12,0x13,0x20,0x21,0x22,0x23,0x30,0x31,0x32,0x33};//所用键盘位置unsignedintlock_num=456;//初始密码unsignedintinput_num=0;//输入数字unsignedcharsig_num=0;//支持的输入次数unsignedcharlock=0;//密码输入错误次数sbit...
