基于STM32的简易数字电压表VIP免费

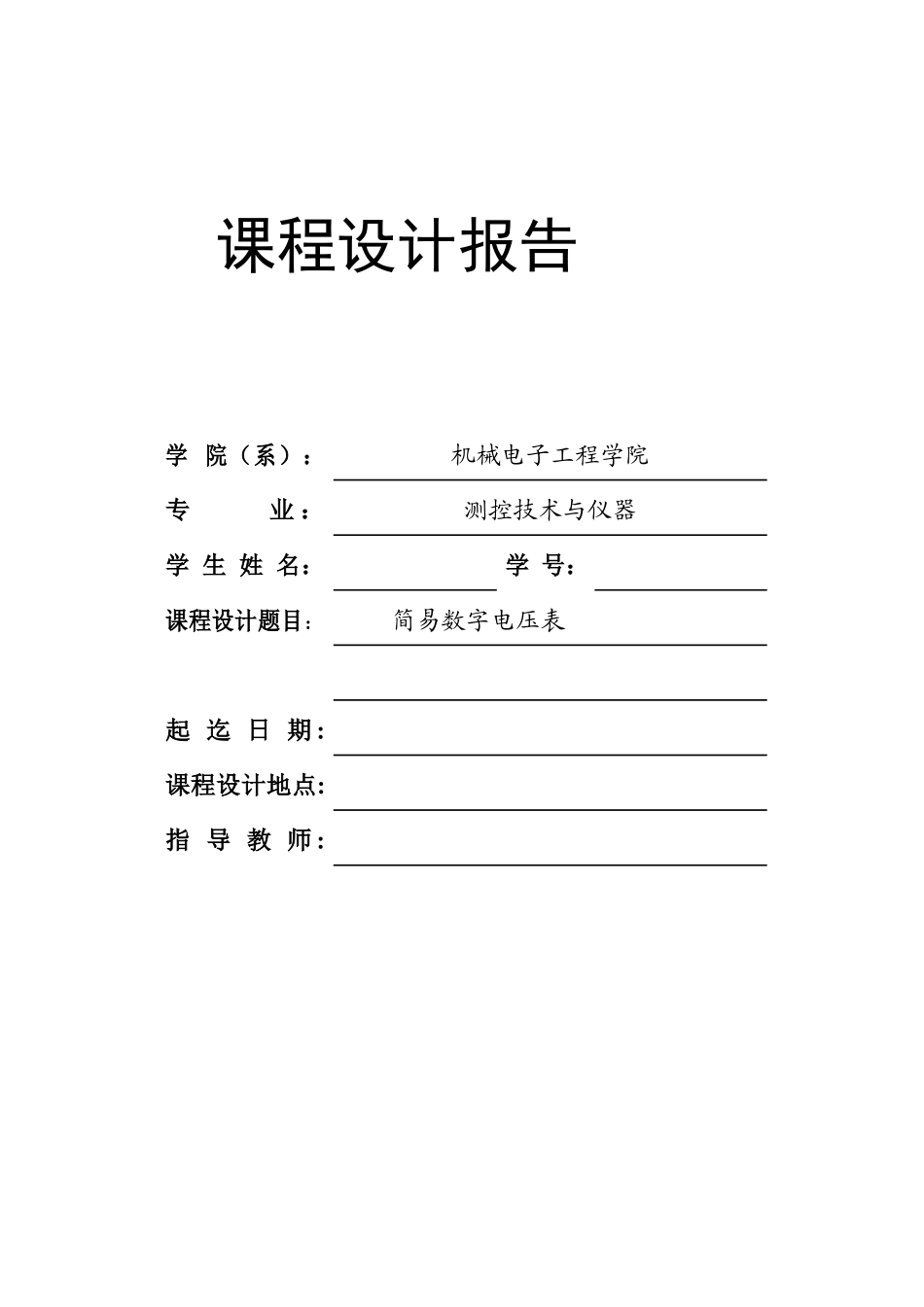

基于STM32的简易数字电压表_第1页
1/21

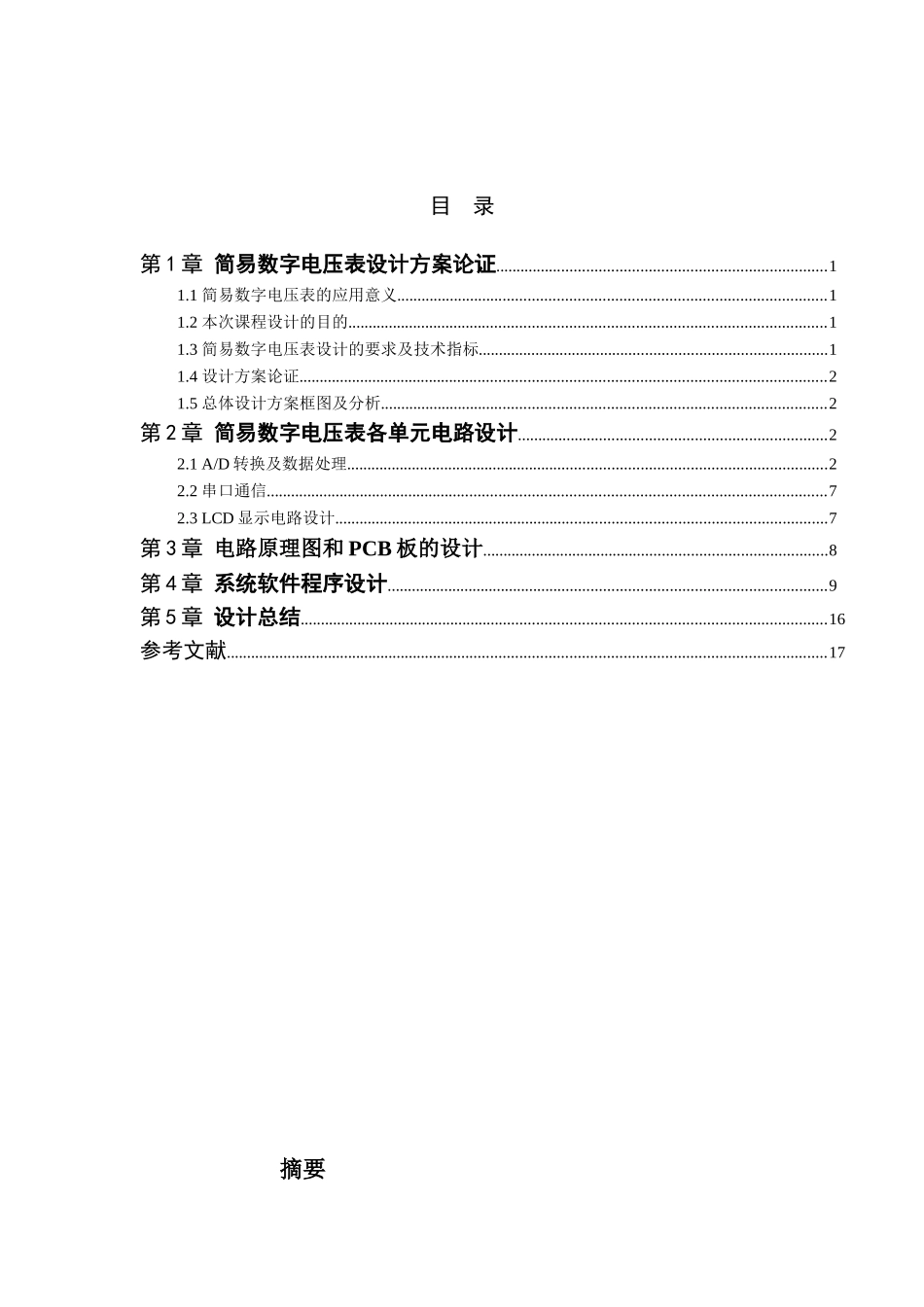

基于STM32的简易数字电压表_第2页
2/21

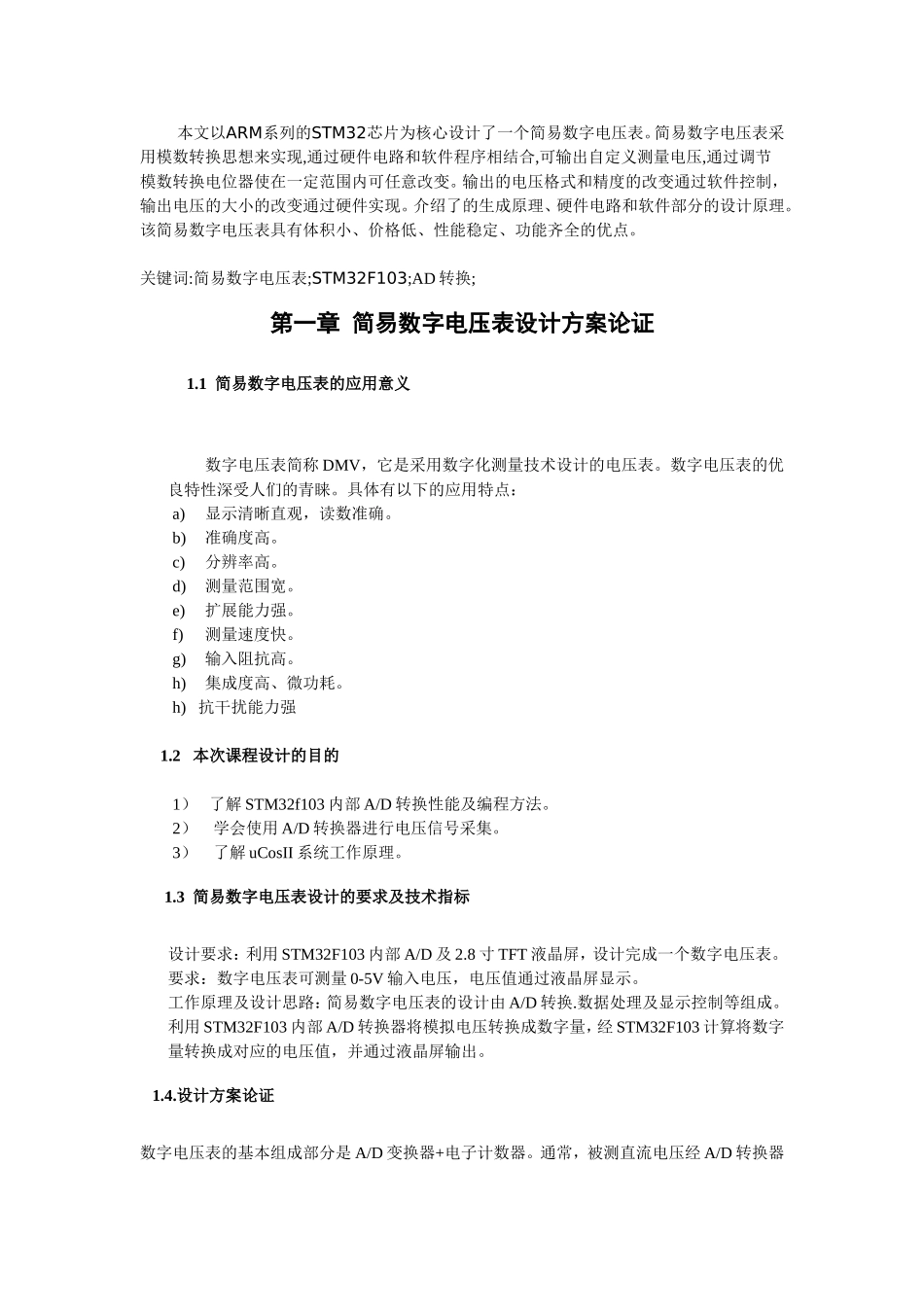

基于STM32的简易数字电压表_第3页
3/21
课程设计报告学院(系):机械电子工程学院专业:测控技术与仪器学生姓名:学号:课程设计题目:简易数字电压表起迄日期:课程设计地点:指导教师:目录第1章简易数字电压表设计方案论证................................................................................11.1简易数字电压表的应用意义........................................................................................................11.2本次课程设计的目的....................................................................................................................11.3简易数字电压表设计的要求及技术指标.....................................................................................11.4设计方案论证................................................................................................................................21.5总体设计方案框图及分析............................................................................................................2第2章简易数字电压表各单元电路设计...........................................................................22.1A/D转换及数据处理.....................................................................................................................22.2串口通信........................................................................................................................................72.3LCD显示电路设计........................................................................................................................7第3章电路原理图和PCB板的设计....................................................................................8第4章系统软件程序设计...........................................................................................................9第5章设计总结................................................................................................................................16参考文献..................................................................................................................................................17摘要本文以ARM系列的STM32芯片为核心设计了一个简易数字电压表。简易数字电压表采用模数转换思想来实现,通过硬件电路和软件程序相结合,可输出自定义测量电压,通过调节模数转换电位器使在一定范围内可任意改变。输出的电压格式和精度的改变通过软件控制,输出电压的大小的改变通过硬件实现。介绍了的生成原理、硬件电路和软件部分的设计原理。该简易数字电压表具有体积小、价格低、性能稳定、功能齐全的优点。关键词:简易数字电压表;STM32F103;AD转换;第一章简易数字电压表设计方案论证1.1简易数字电压表的应用意义数字电压表简称DMV,它是采用数字化测量技术设计的电压表。数字电压表的优良特性深受人们的青睐。具体有以下的应用特点:a)显示清晰直观,读数准确。b)准确度高。c)分辨率高。d)测量范围宽。e)扩展能力强。f)测量速度快。g)输入阻抗高。h)集成度高、微功耗。h)抗干扰能力强1.2本次课程设计的目的1)了解STM32f103内部A/D转换性能及编程方法。2)学会使用A/D转换器进行电压信号采集。3)了解uCosII系统工作原理。1.3简易数字电压表设计的要求及技术指标设计要求:利用STM32F103内部A/D及2.8寸TFT液晶屏,设计完成一个数字电压表。要求:数字电压表可测量0-5V输入电压,电压值通过液晶屏显示。工作原理及设计思路:简易数字电压表的设计由A/D转换.数据处理及显示控制等组成。利用STM32F103内部A/D转换器将模拟电压转换成数字量,经STM32F103计算将数字量转换成对应的电压值,并通过液晶屏输出。1.4.设计方案论证数字电压表的基本组成部分是A/D变换器+电子计数器。通常,被测直流电压经A/D转换器变为与之成正比的闸门时间,...
