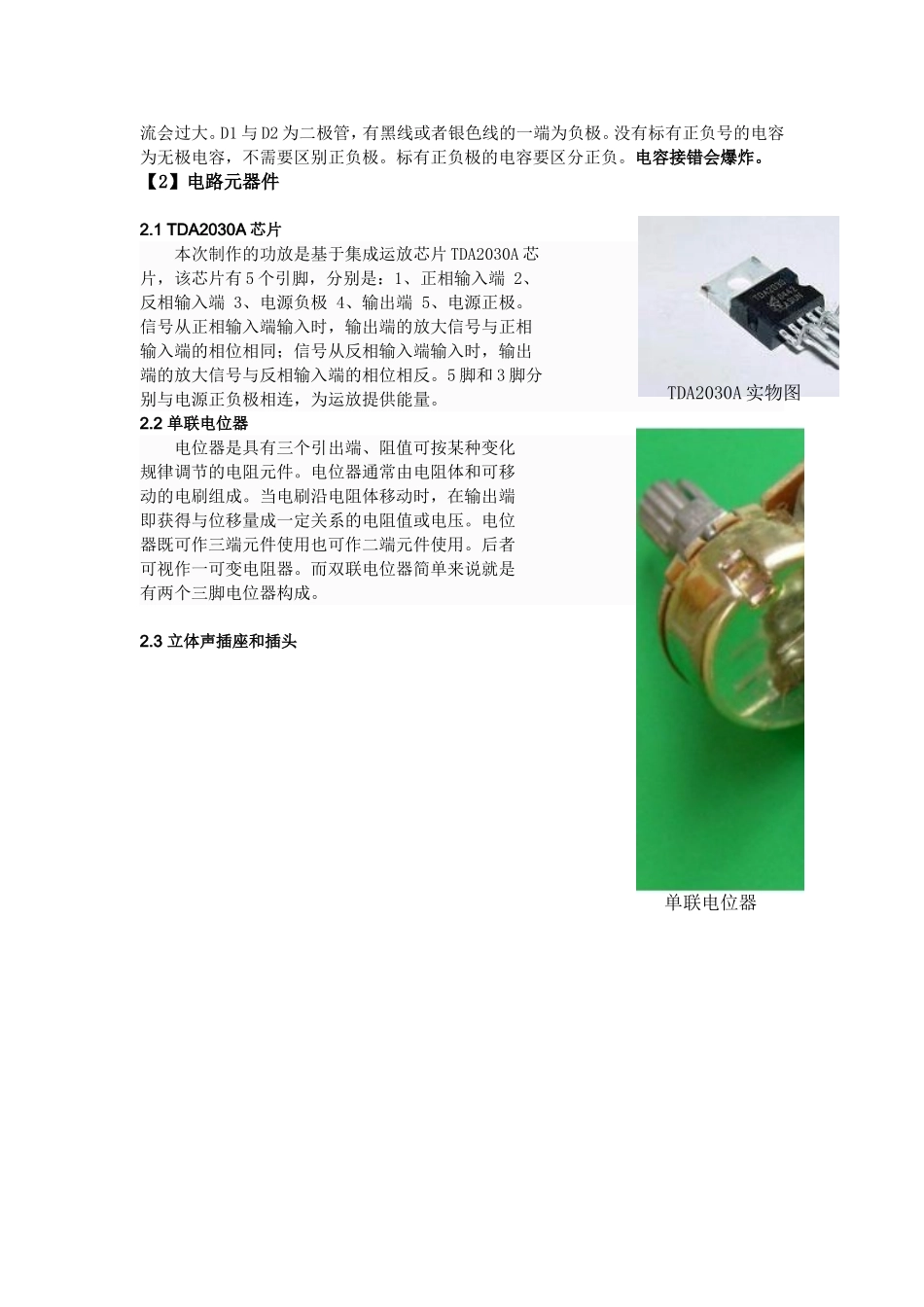

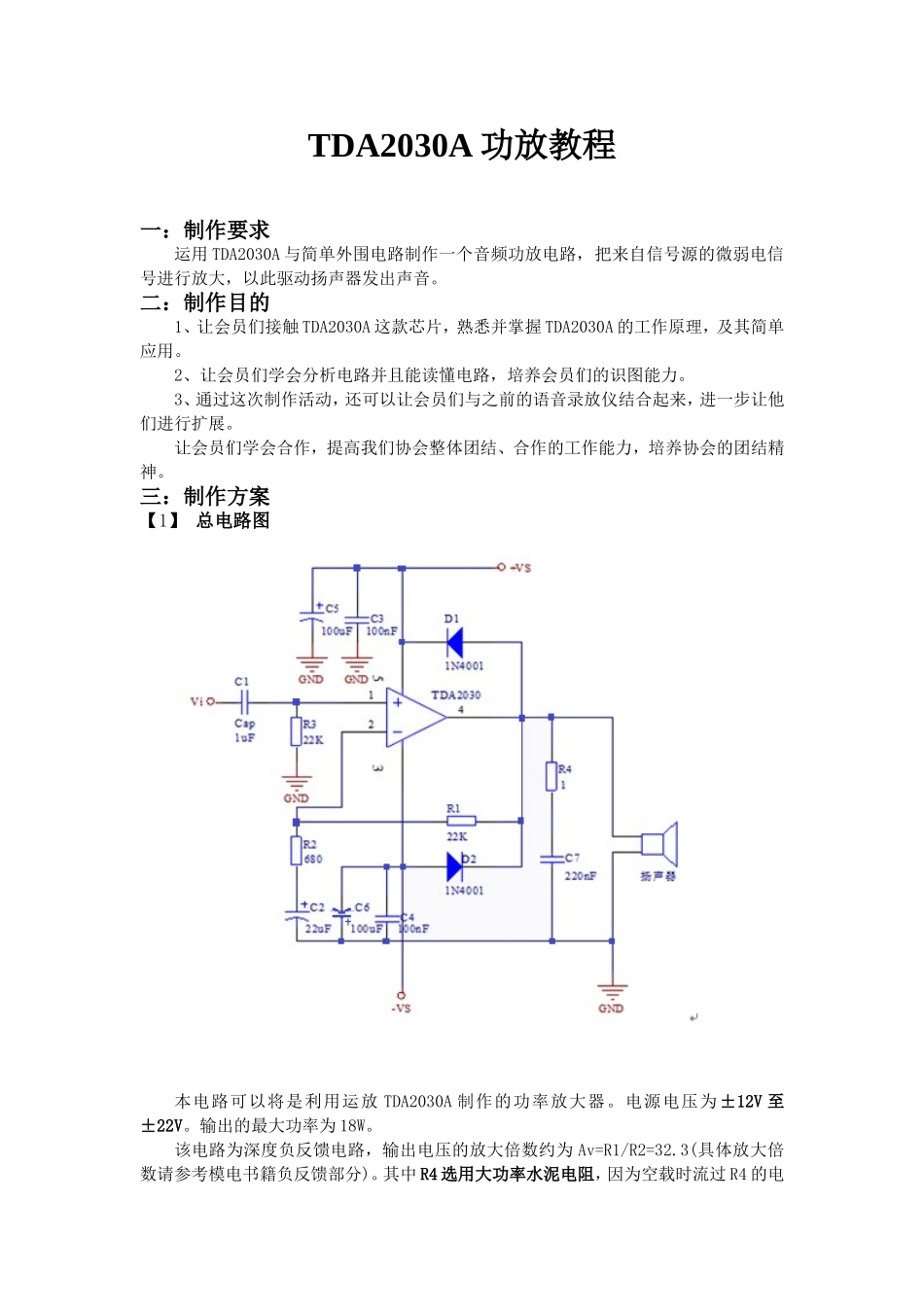

TDA2030A功放教程一：制作要求运用TDA2030A与简单外围电路制作一个音频功放电路，把来自信号源的微弱电信号进行放大，以此驱动扬声器发出声音。二：制作目的1、让会员们接触TDA2030A这款芯片，熟悉并掌握TDA2030A的工作原理，及其简单应用。2、让会员们学会分析电路并且能读懂电路，培养会员们的识图能力。3、通过这次制作活动，还可以让会员们与之前的语音录放仪结合起来，进一步让他们进行扩展。让会员们学会合作，提高我们协会整体团结、合作的工作能力，培养协会的团结精神。三：制作方案【1】总电路图本电路可以将是利用运放TDA2030A制作的功率放大器。电源电压为±12V至±22V。输出的最大功率为18W。该电路为深度负反馈电路，输出电压的放大倍数约为Av=R1/R2=32.3(具体放大倍数请参考模电书籍负反馈部分)。其中R4选用大功率水泥电阻，因为空载时流过R4的电流会过大。D1与D2为二极管，有黑线或者银色线的一端为负极。没有标有正负号的电容为无极电容，不需要区别正负极。标有正负极的电容要区分正负。电容接错会爆炸。【2】电路元器件2.1TDA2030A芯片本次制作的功放是基于集成运放芯片TDA2030A芯片，该芯片有5个引脚，分别是：1、正相输入端2、反相输入端3、电源负极4、输出端5、电源正极。信号从正相输入端输入时，输出端的放大信号与正相输入端的相位相同；信号从反相输入端输入时，输出端的放大信号与反相输入端的相位相反。5脚和3脚分别与电源正负极相连，为运放提供能量。2.2单联电位器电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器。而双联电位器简单来说就是有两个三脚电位器构成。2.3立体声插座和插头TDA2030A实物图单联电位器这是我们在电子市场上买到的3.5mm立体声耳机插座。它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应。立体声插座根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1脚接地，2脚接右声道（Right），5脚接左声道（Left）。在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。【3】原理简介3.1功放介绍功率放大器，简称“功放”。很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。3.2半导体和三极管P型半导体：在纯净的硅晶体中掺入少量的三价元素（如硼），是指取代晶格中硅原子的位置，就形成P型半导体。由于杂质原子的最外层有3个价电子，所以当他们与周围的硅原子形成共价键是，就产生了一个“空穴”。N型半导体：在纯净的硅晶体中掺入五价元素（如磷），使之取代晶格中硅原子的位置，就形成了N型半导体。有杂质原子的最外层有五个价电子，所以除了与其周围硅原子形成共价键外，还多出一个电子。多出的电子不收共价键的束缚，只需获得很少的能量，就成为自由电子。PN结：P型半导体与N型半导体相互接触时，其交界区域称为PN结。P区中的自由空穴和N区中的自由电子要向对方区域扩散，造成正负电荷在PN结两侧的积累，形成电偶极层。P端接电源的正极，N端接电源的负极称之为PN结正偏。此时PN结如同一个开关合上，呈现很小的电阻，称之为导通状态。P端接电源的负极，N端接电源的正极称之为PN结反偏，此时PN结处于截止状态，如同开关...
