基于TL494的DC-DC升压稳压变换器设计VIP专享VIP免费

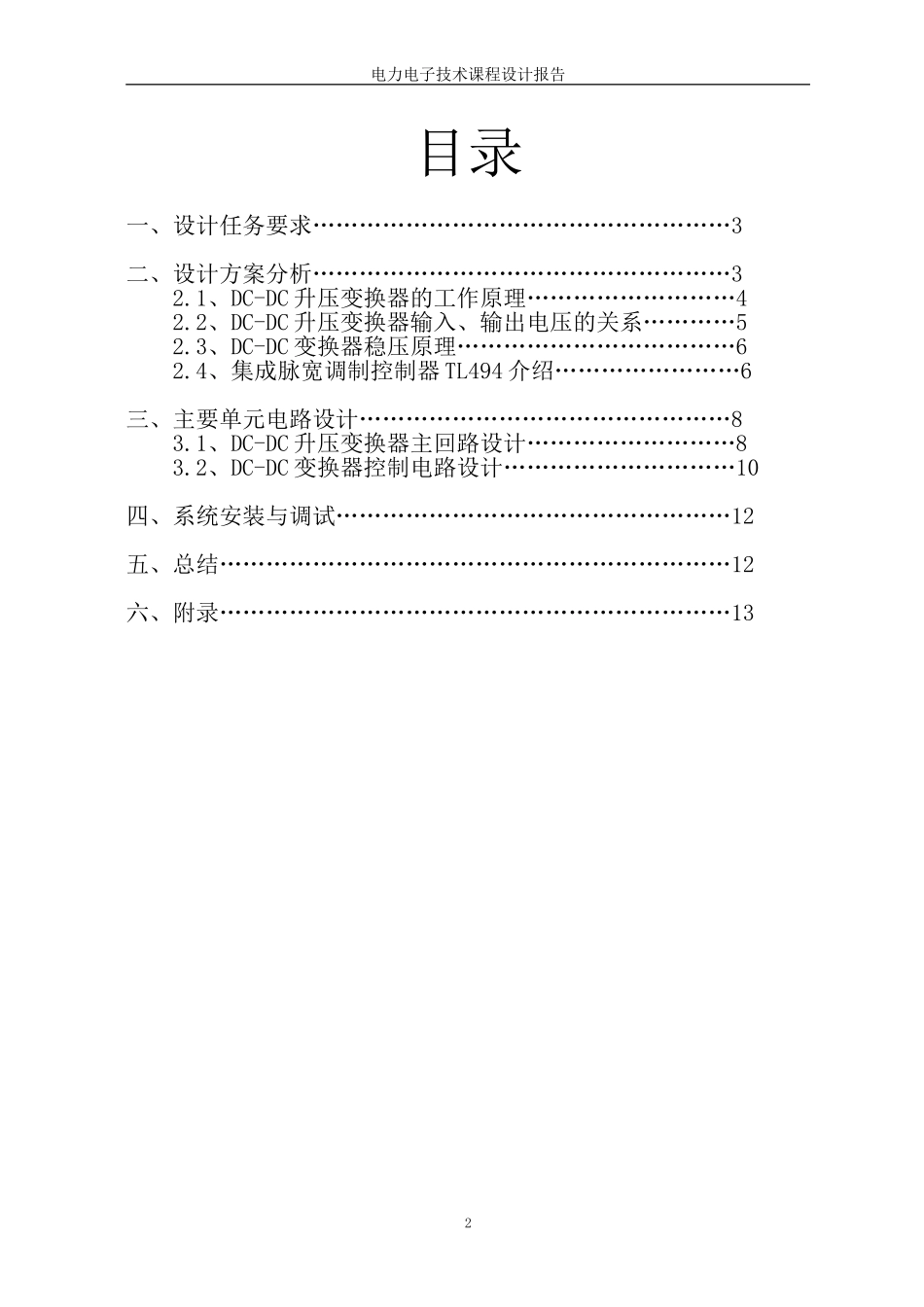

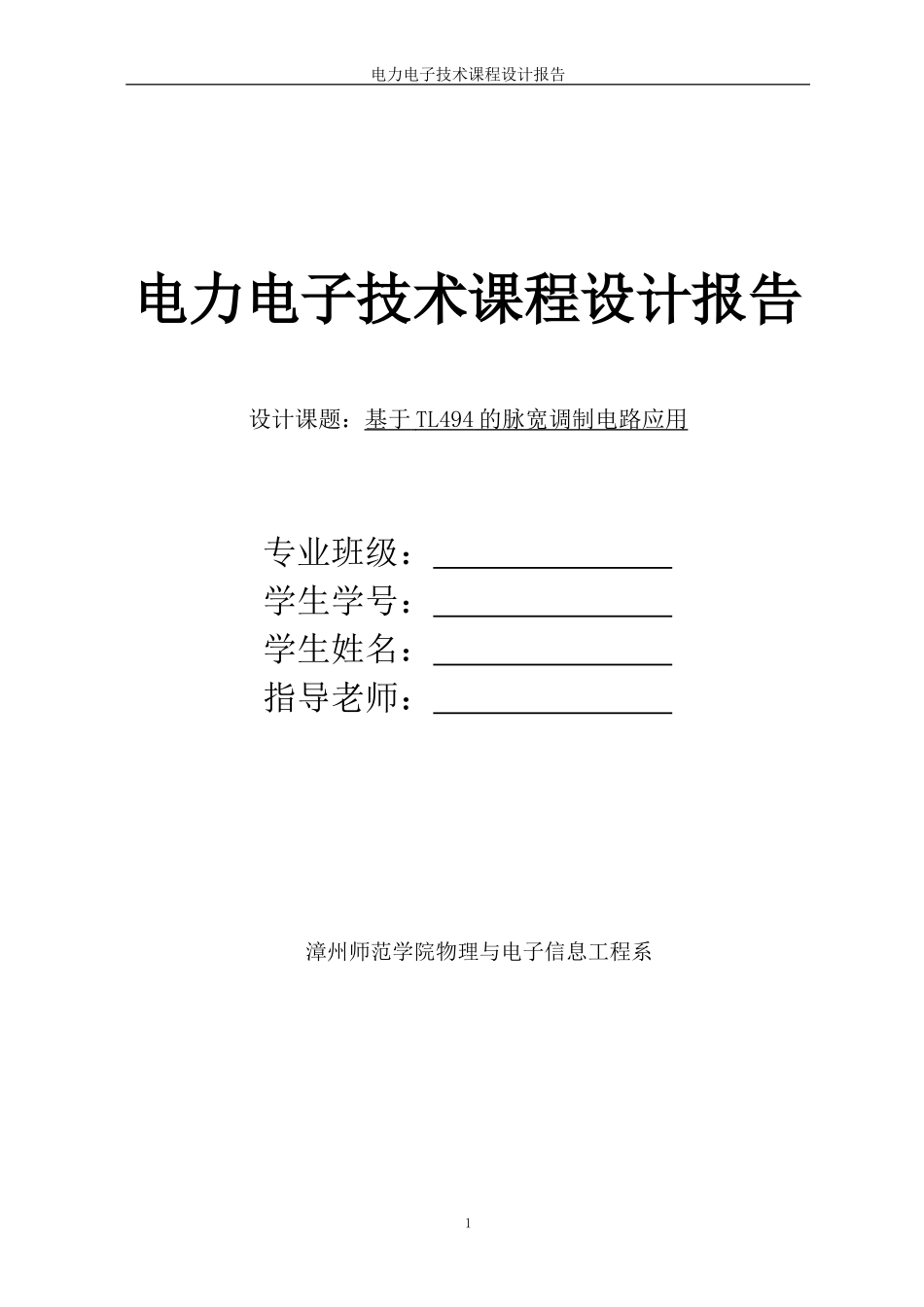

电力电子技术课程设计报告电力电子技术课程设计报告设计课题：基于TL494的脉宽调制电路应用专业班级：学生学号：学生姓名：指导老师：漳州师范学院物理与电子信息工程系1电力电子技术课程设计报告目录一、设计任务要求………………………………………………3二、设计方案分析………………………………………………32.1、DC-DC升压变换器的工作原理………………………42.2、DC-DC升压变换器输入、输出电压的关系…………52.3、DC-DC变换器稳压原理………………………………62.4、集成脉宽调制控制器TL494介绍……………………6三、主要单元电路设计…………………………………………83.1、DC-DC升压变换器主回路设计………………………83.2、DC-DC变换器控制电路设计…………………………10四、系统安装与调试……………………………………………12五、总结…………………………………………………………12六、附录…………………………………………………………132电力电子技术课程设计报告基于TL494的DC-DC升压稳压变换器设计一、设计任务要求基于TL494设计一个将12V升高到24V的DC-DC变换器。在电阻负载下，要求如下：1、输出电压U0=24V。2、最大输出电流I0max=1A。3、当输入UI=11~13V变化时，电压调整率SV≤2%（在I0=1A时）。4、当I0从0变化到1A时，负载调整率SI≤5%（在UI=12V时）。5、要求该变换器的在满载时的效率η≥70%。6、输出噪声纹波电压峰-峰值U0PP≤1V（在UI=12V，U0=24V，I0=1A条件下）。7、要求该变换器具有过流保护功能，动作电流设定在1.2A。二、设计方案分析2.1、DC-DC升压变换器的工作原理DC-DC功率变换器的种类很多。按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。非隔离型的DC-DC变换器又可分为降压式、升压式、极性反转式等几种；隔离型的DC-DC变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。下面主要讨论非隔离型升压式DC-DC变换器的工作原理。图1（a）是升压式DC-DC变换器的主电路，它主要由功率开关管VT、储能电感L、滤波电容C和续流二极管VD组成。电路的工作原理是，当控制信号Vi为高电平时，开关管VT导通，能量从输入电源流入，储存于电感L中，由于VT导通时其饱和压降很小，所以二极管D反偏而截止，此时存储在滤波电容C中的能量释放给负载。当控制信号Vi为低电平时，开关管VT截止，由于电感L中的电流不能突变，它所产生的感应电势将阻止电流的减小，感应电势的极性是左负右正，使二极管D导通，此时存储在电感L中的能量经二极管D对滤波电容C充电，同时提供给负载。电路各点的工作波形如图1（b）。3电力电子技术课程设计报告图1DC-DC升压式变换器电路及工作波形2.2、DC-DC升压变换器输入、输出电压的关系假定储能电感L充电回路的电阻很小，即时间常数很大，当开关管VT导通时，忽略管子的导通压降，通过电感L的电流近似是线性增加的。即：tLUIiILVL，其中ILV是流过储能电感电流的最小值。在开关管VT导通结束时，流过电感L的电流为：ONLVLPTLUIII，iL的增量为ONITLU。在开关管VT关断时，续流二极管D导通，储能电感L两端的电压为dtdiLUUuLIL0，所以流过储能电感L的电流为：tLUUIiILPL0，当开关管VT截止结束时，流过电感L的电流为OFFILPLVLTLUUIIi0，iL的减少量为OFFITLUU0。在电路进入稳态后，储能电感L中的电流在开关管导通期间的增量应等于在开关管截止期间的减量，即OFFIONITLUUTLU0，所以：IIONIOFFUqUTTTUTTU110，其中TTqON。可见改变占空比大小，就可以获得所需要的电压值，由于占空比总是小于1，所以输出电压总是大于输入电压。4电力电子技术课程设计报告2.3、DC-DC变换器稳压原理通过输出电压的关系式可以看出，在输入电压或负载变化，要保证输出电压保持稳定时，可以采用两种方案。第一可以维持开关管的截止时间TOFF不变，通过改变脉冲的频率f来维持输出电压U0的稳定，这便是脉冲频率调制（PFM）控制方式DC-DC变换器；第二可以保持脉冲的周期T不变，通过改变开关管的导通时间TON，即脉冲的占空比q，以实现输出电压的稳定，这就是脉宽调...
