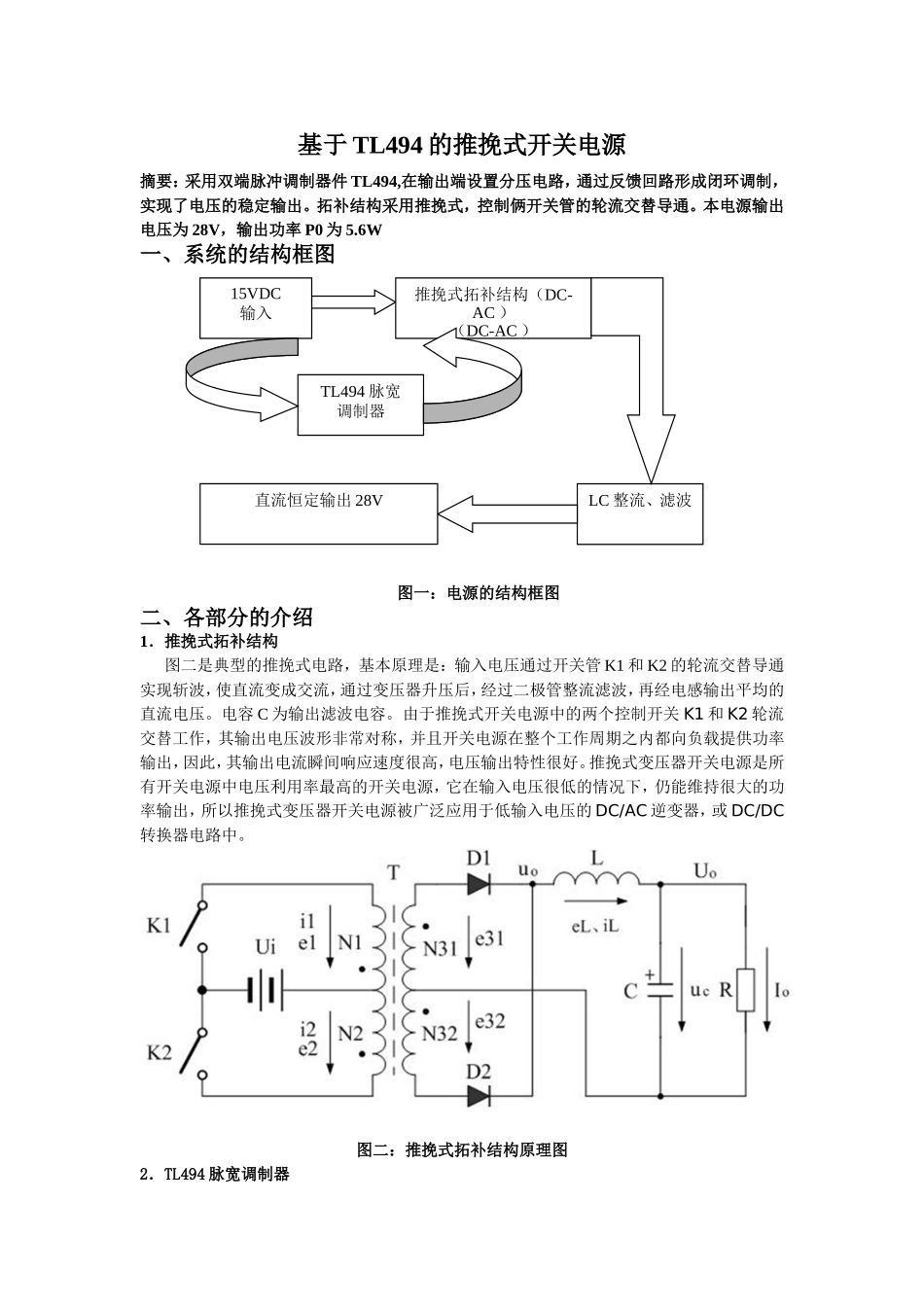

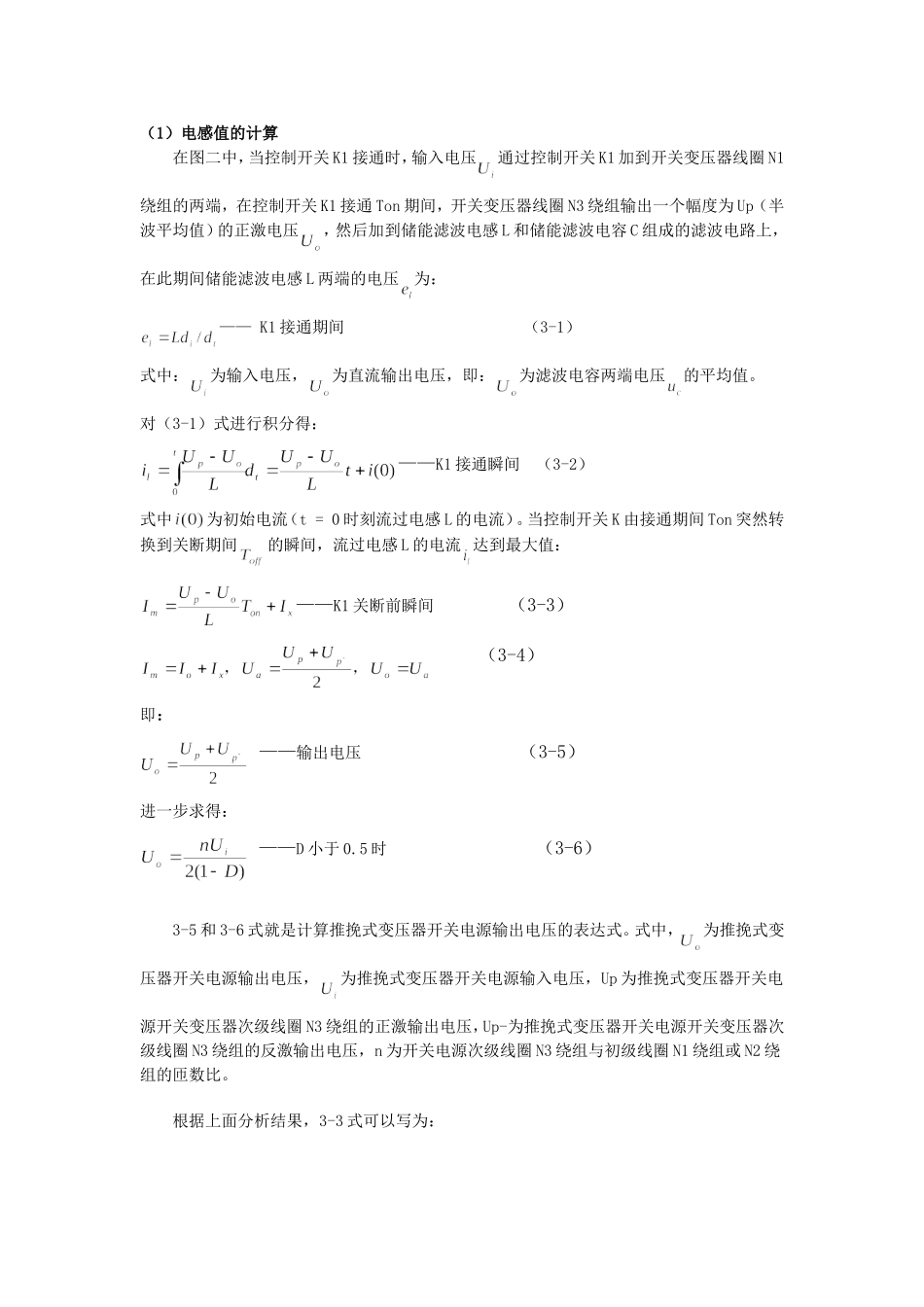

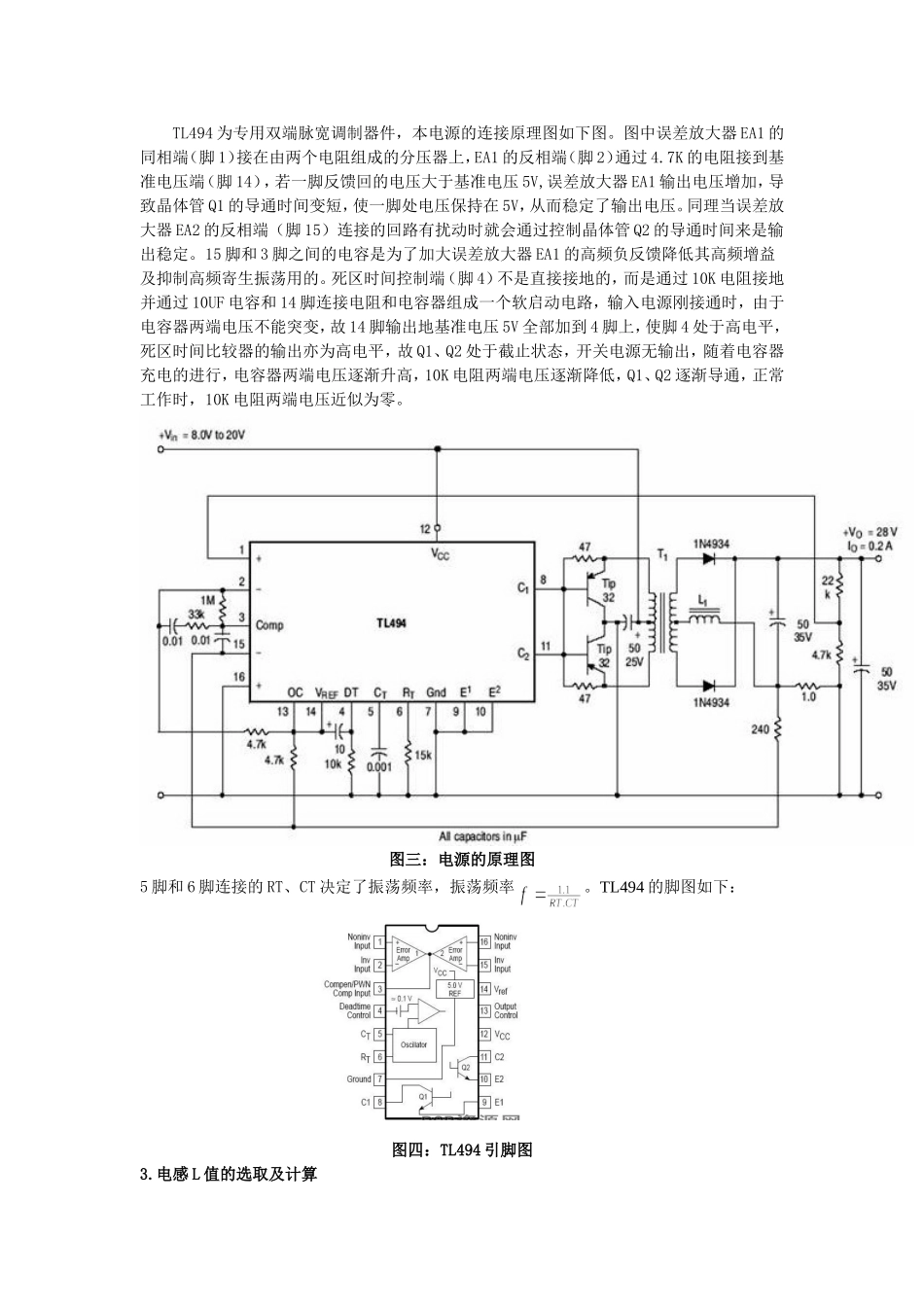

基于TL494的推挽式开关电源摘要：采用双端脉冲调制器件TL494,在输出端设置分压电路，通过反馈回路形成闭环调制，实现了电压的稳定输出。拓补结构采用推挽式，控制俩开关管的轮流交替导通。本电源输出电压为28V，输出功率P0为5.6W一、系统的结构框图图一：电源的结构框图二、各部分的介绍1．推挽式拓补结构图二是典型的推挽式电路，基本原理是：输入电压通过开关管K1和K2的轮流交替导通实现斩波，使直流变成交流，通过变压器升压后，经过二极管整流滤波，再经电感输出平均的直流电压。电容C为输出滤波电容。由于推挽式开关电源中的两个控制开关K1和K2轮流交替工作，其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很高，电压输出特性很好。推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下，仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于低输入电压的DC/AC逆变器，或DC/DC转换器电路中。图二：推挽式拓补结构原理图2．TL494脉宽调制器15VDC输入推挽式拓补结构（DC-AC）（DC-AC）TL494脉宽调制器LC整流、滤波直流恒定输出28VTL494为专用双端脉宽调制器件，本电源的连接原理图如下图。图中误差放大器EA1的同相端（脚1）接在由两个电阻组成的分压器上，EA1的反相端（脚2）通过4.7K的电阻接到基准电压端（脚14），若一脚反馈回的电压大于基准电压5V,误差放大器EA1输出电压增加，导致晶体管Q1的导通时间变短，使一脚处电压保持在5V，从而稳定了输出电压。同理当误差放大器EA2的反相端（脚15）连接的回路有扰动时就会通过控制晶体管Q2的导通时间来是输出稳定。15脚和3脚之间的电容是为了加大误差放大器EA1的高频负反馈降低其高频增益及抑制高频寄生振荡用的。死区时间控制端（脚4）不是直接接地的，而是通过10K电阻接地并通过10UF电容和14脚连接电阻和电容器组成一个软启动电路，输入电源刚接通时，由于电容器两端电压不能突变，故14脚输出地基准电压5V全部加到4脚上，使脚4处于高电平，死区时间比较器的输出亦为高电平，故Q1、Q2处于截止状态，开关电源无输出，随着电容器充电的进行，电容器两端电压逐渐升高，10K电阻两端电压逐渐降低，Q1、Q2逐渐导通，正常工作时，10K电阻两端电压近似为零。图三：电源的原理图5脚和6脚连接的RT、CT决定了振荡频率，振荡频率。TL494的脚图如下：图四：TL494引脚图3.电感L值的选取及计算（1）电感值的计算在图二中，当控制开关K1接通时，输入电压通过控制开关K1加到开关变压器线圈N1绕组的两端，在控制开关K1接通Ton期间，开关变压器线圈N3绕组输出一个幅度为Up（半波平均值）的正激电压，然后加到储能滤波电感L和储能滤波电容C组成的滤波电路上，在此期间储能滤波电感L两端的电压为：——K1接通期间（3-1）式中：为输入电压，为直流输出电压，即：为滤波电容两端电压的平均值。对（3-1）式进行积分得：——K1接通瞬间（3-2）式中为初始电流（t=0时刻流过电感L的电流）。当控制开关K由接通期间Ton突然转换到关断期间的瞬间，流过电感L的电流达到最大值：——K1关断前瞬间（3-3）（3-4）即：——输出电压（3-5）进一步求得：——D小于0.5时（3-6）3-5和3-6式就是计算推挽式变压器开关电源输出电压的表达式。式中，为推挽式变压器开关电源输出电压，为推挽式变压器开关电源输入电压，Up为推挽式变压器开关电源开关变压器次级线圈N3绕组的正激输出电压，Up-为推挽式变压器开关电源开关变压器次级线圈N3绕组的反激输出电压，n为开关电源次级线圈N3绕组与初级线圈N1绕组或N2绕组的匝数比。根据上面分析结果，3-3式可以写为：——K1关断前瞬间（3-7）当两个控制开关K1、K2的占空比取值均为0.25时，，由此我们也可以认为Up等于3Up-。把上面已知条件代入3-7式，可求得：——D为0.25时（3-8）F为控制开关的工作频率，n为开关电源次级线圈N3绕组与初级线圈N1绕组或N2绕组的匝数比。在本例中，通过计算电感最终选取299UH。，（2）磁环的选择及圈数的确定在本电源中，磁环选择的是型号050125，通过查阅磁环技术资料可知，电感的大小与所绕圈...
