基于UC3843的升压型DC-DC设计VIP免费

基于UC3843的升压型DC-DC设计_第1页
1/19
基于UC3843的升压型DC-DC设计_第2页
2/19
基于UC3843的升压型DC-DC设计_第3页
3/19

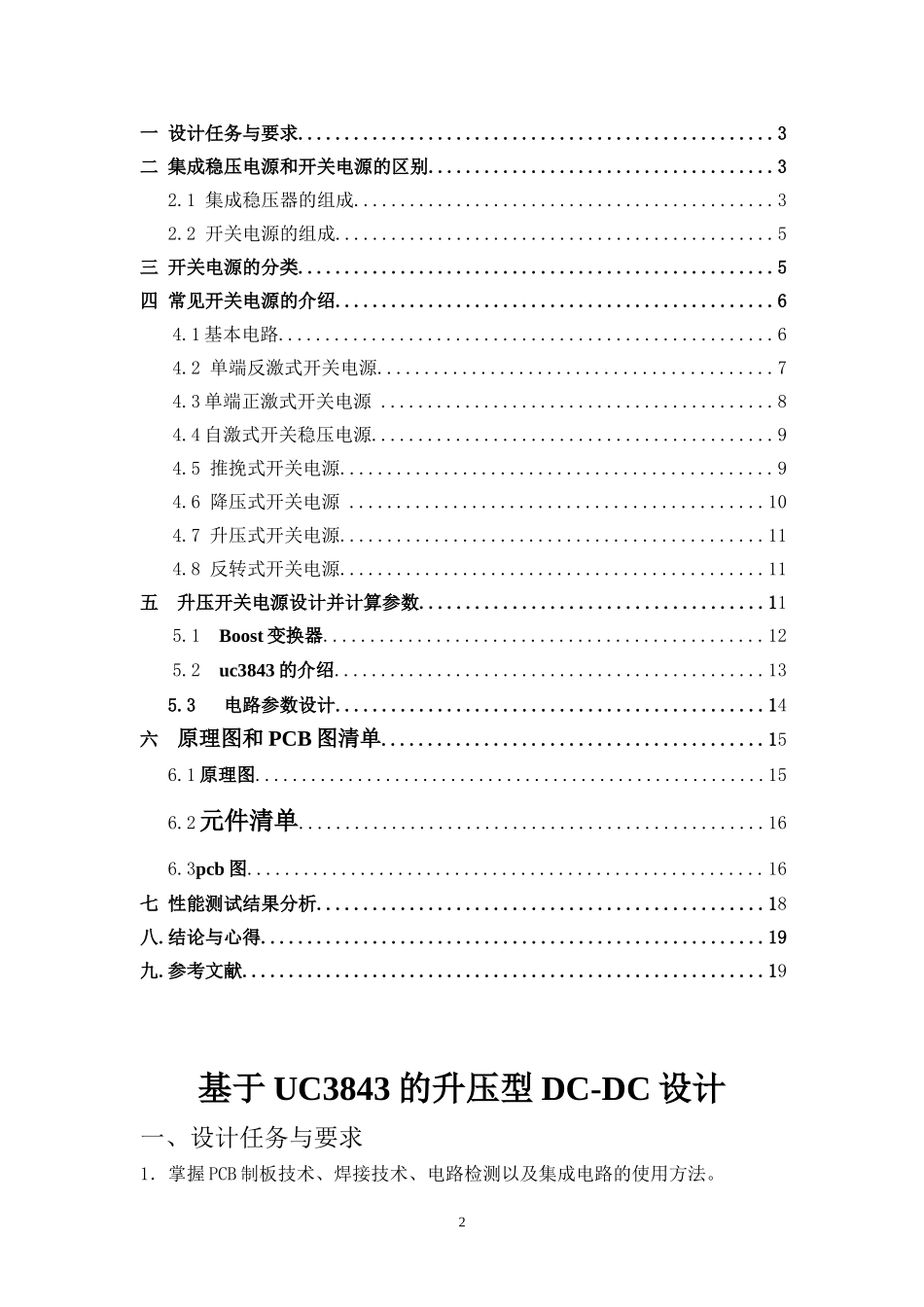

电子技术课程设计报告设计课题:基于UC3843的升压型DC-DC设计专业班级:学生姓名:指导教师:设计时间:目录1一设计任务与要求...................................................3二集成稳压电源和开关电源的区别.....................................32.1集成稳压器的组成.............................................32.2开关电源的组成...............................................5三开关电源的分类...................................................5四常见开关电源的介绍...............................................64.1基本电路.....................................................64.2单端反激式开关电源..........................................74.3单端正激式开关电源..........................................84.4自激式开关稳压电源...........................................94.5推挽式开关电源..............................................94.6降压式开关电源............................................104.7升压式开关电源.............................................114.8反转式开关电源.............................................11五升压开关电源设计并计算参数.....................................115.1Boost变换器...............................................125.2uc3843的介绍..............................................135.3电路参数设计..............................................14六原理图和PCB图清单.........................................156.1原理图.......................................................156.2元件清单..................................................166.3pcb图.......................................................16七性能测试结果分析................................................18八.结论与心得......................................................19九.参考文献........................................................19基于UC3843的升压型DC-DC设计一、设计任务与要求1.掌握PCB制板技术、焊接技术、电路检测以及集成电路的使用方法。22.掌握UC3843的非隔离开关电源的设计、组装与调试方法。3.研究开关电源的实现方法,并按照设计指标要求进行电路的设计与仿真。具体要求如下:①分析、掌握该课题总体方案,广泛阅读相关技术资料,并提出自己的见解。②掌握开关电源的工作原理。③设计硬件系统并进行仿真,掌握系统调试方法,使系统达到设计要求。主要技术指标设计要求:直流输入电压:9~12V;输出电压:30V;输出电流:0.8A;效率:≥66%。二,集成稳压电源和开关电源的区别(1)、集成稳压器的组成图1集成稳压器的组成电路内部包括了串联型直流稳压电路的各个组成部分,另外加上保护电路和启动电路。1调整管在W7800系列三端集成稳压电路中,调整管为由两个三极管组成的复合管。这种结构要求放大电路用较小的电流即可驱动调整管发射极回路中较大的输出电流,而且提高了调整管的输入电阻。2.放大电路在W7800系列三端集成稳压电路中,放大管也是复合管,电路组态为共射接3法,并采用有源负载,可以获得较高的电压放大倍数。3.基准电源在W7800系列三端集成稳压电路中,采用一种能带间隙式基准源,这种基准源具有低噪声、低温漂的特点,在单片式大电流集成稳压器中被广泛采用。4.采样电路在W7800系列三端集成稳压电路中,采样电路由两个分压电阻组成,它对输出电压进行采样,并送到放大电路的输入端。5.启动电路启动电路的作用是在刚接通直流输入电压时,使调整管、放大电路和基准电源等部分建立起各自的工作电流。当稳压电路正常工作后,启动电路被断开,以免影响稳压电路的性能。6.保护电路在W7800系列三端集成稳压电路中,芯片内部集成了三种保护电路,它们是限流保护电路、过热保护电路和过压保护电路。(2).开关电源:4图2开关电源的组成当输出电压发生变化时,采样电路将输出电压变化量的一部分送到比较放大电路,与基准电压进行比...
