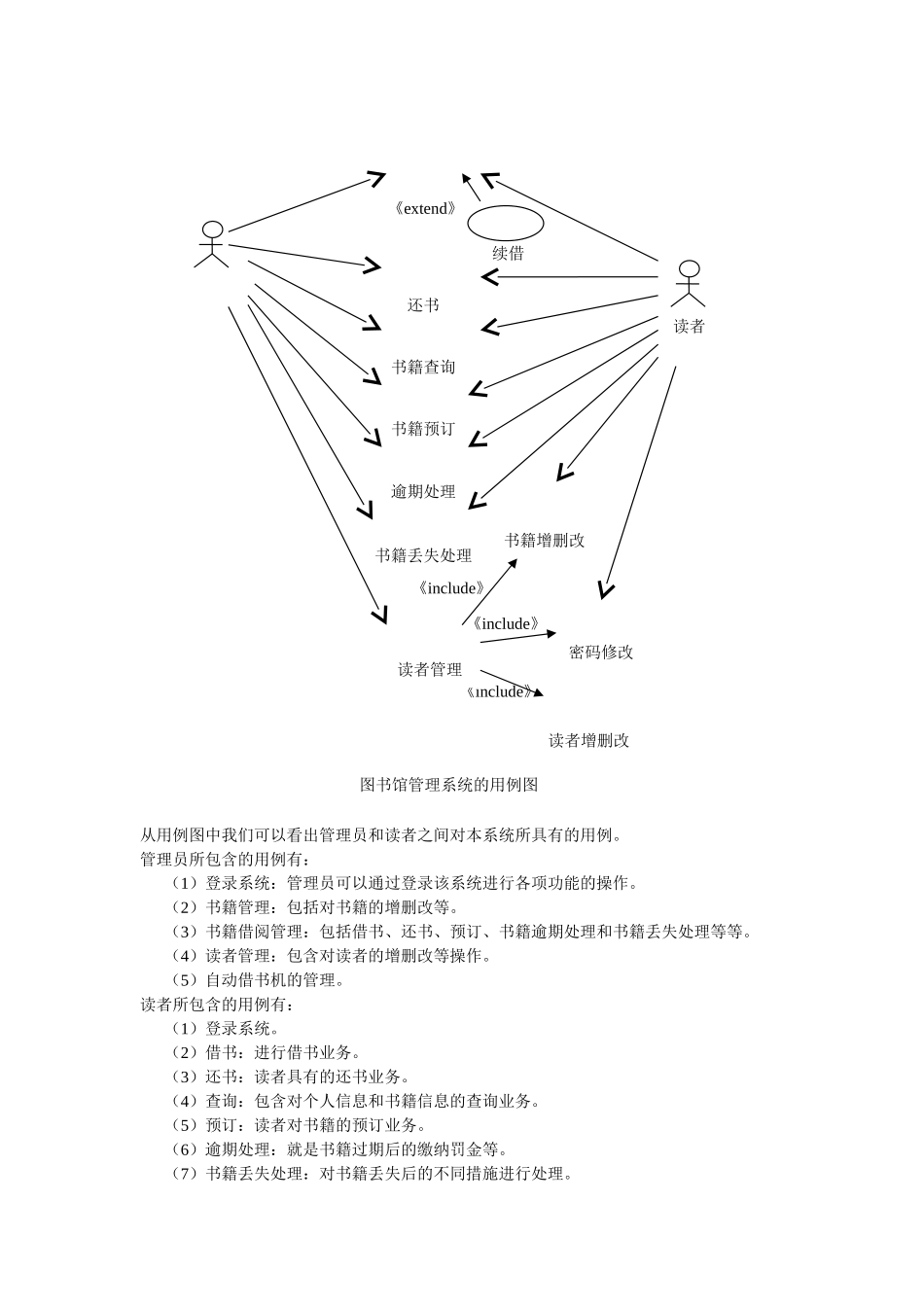

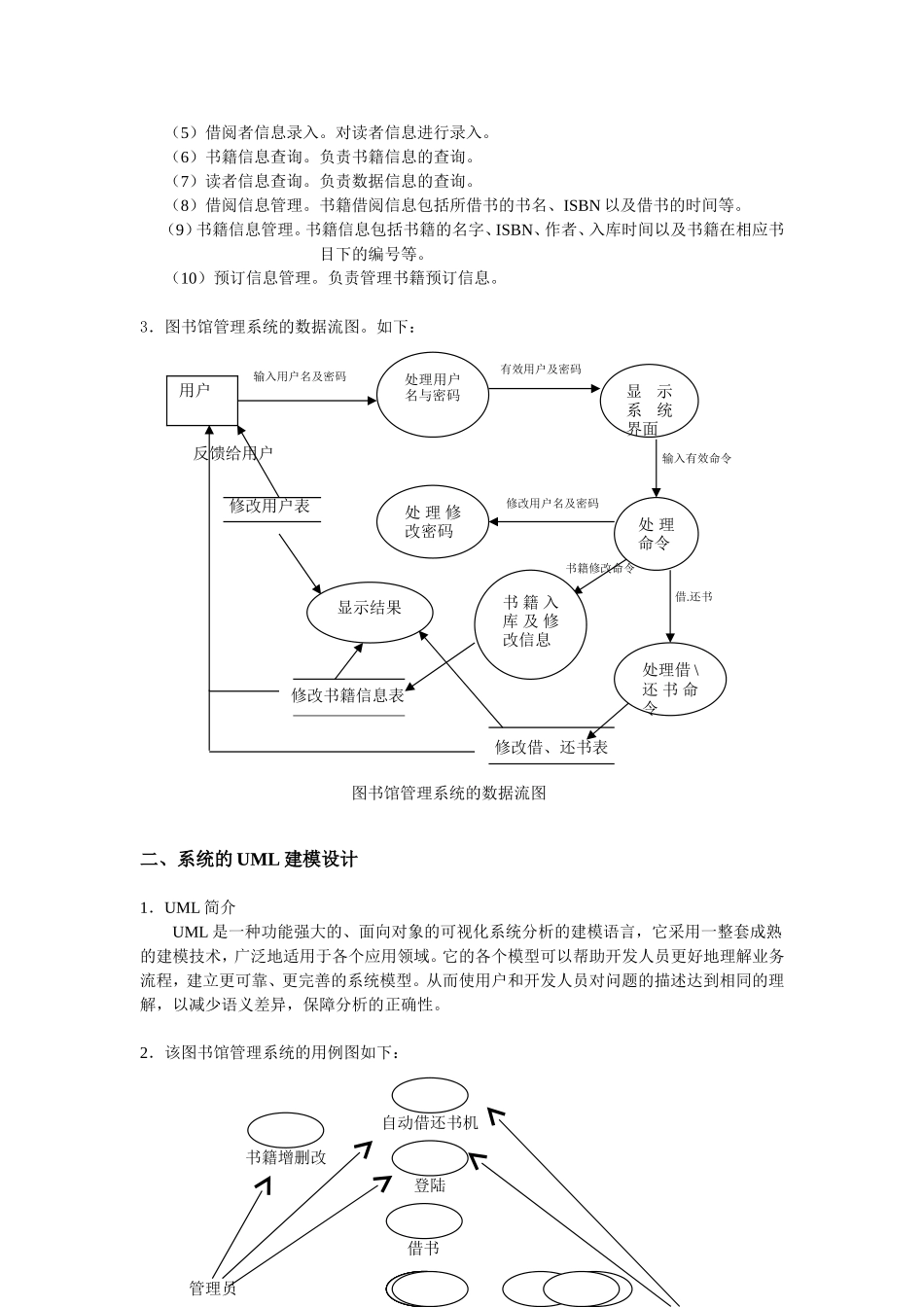

基于UML的图书管理系统模型一、系统功能描述1．系统功能需求分析（1）读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。（2）书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。（3）借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。（4）系统管理：包括用户权限管理，数据管理和自动借还书机的管理。满足以上需求的系统主要包含有一下几个子系统：（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。（5）帮助功能子系统。下图为该图书馆管理系统的主要功能模块图：2．功能描述（1）借书。处理借书业务。（2）还书。处理还书业务。（3）书籍预订。借阅者可以通过网络进行书籍预订。（4）书籍信息录入。处理书籍个类信息录入业务。图书馆管理系统基本业务功能信息查询功能帮助功能借书还书预订书籍信息录入借阅者信息录入书籍信息查询读者信息查询借阅信息管理书籍信息管理预订信息管理基本数据录入功能数据库管理功能（5）借阅者信息录入。对读者信息进行录入。（6）书籍信息查询。负责书籍信息的查询。（7）读者信息查询。负责数据信息的查询。（8）借阅信息管理。书籍借阅信息包括所借书的书名、ISBN以及借书的时间等。（9）书籍信息管理。书籍信息包括书籍的名字、ISBN、作者、入库时间以及书籍在相应书目下的编号等。（10）预订信息管理。负责管理书籍预订信息。3．图书馆管理系统的数据流图。如下：二、系统的UML建模设计1．UML简介UML是一种功能强大的、面向对象的可视化系统分析的建模语言，它采用一整套成熟的建模技术，广泛地适用于各个应用领域。它的各个模型可以帮助开发人员更好地理解业务流程，建立更可靠、更完善的系统模型。从而使用户和开发人员对问题的描述达到相同的理解，以减少语义差异，保障分析的正确性。2．该图书馆管理系统的用例图如下：借书登陆自动借还书机书籍增删改修改借、还书表修改用户表反馈给用户借.还书书籍修改命令修改用户名及密码输入有效命令有效用户及密码输入用户名及密码用户显示系统界面处理修改密码显示结果处理借\还书命令书籍入库及修改信息处理命令处理用户名与密码修改书籍信息表图书馆管理系统的数据流图管理员从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作。（2）书籍管理：包括对书籍的增删改等。（3）书籍借阅管理：包括借书、还书、预订、书籍逾期处理和书籍丢失处理等等。（4）读者管理：包含对读者的增删改等操作。（5）自动借书机的管理。读者所包含的用例有：（1）登录系统。（2）借书：进行借书业务。（3）还书：读者具有的还书业务。（4）查询：包含对个人信息和书籍信息的查询业务。（5）预订：读者对书籍的预订业务。（6）逾期处理：就是书籍过期后的缴纳罚金等。（7）书籍丢失处理：对书籍丢失后的不同措施进行处理。《extend》《include》《include》《include》续借读者增删改密码修改读者管理书籍增删改书籍丢失处理逾期处理书籍预订书籍查询读者还书图书馆管理系统的用例图（8）自动借书机的使用等。3．图书馆管理系统的类图【类图说明】（1）reader类是借阅者的类，它的属性很多，包括借阅者的账户ID（reader_id）、姓名（reader_Name）、地址（Address）、班级（class）、所借书籍的书目（borrowed）等。其中主要操作有借书（addborrowed）和还书(deleteborrowed)和预订(reservation)等。（2）admin类是管理员类，他有编号和姓名属性，操作主要是书籍的增删改和读者的增删borrowItem()Gettittle()Getid()Setborrowed()Getborrowed()Isborrowed()Write()Read()Book()Querybyboo_id()Querybytitle()Querybyauthor()Gettitle()Getaut...
