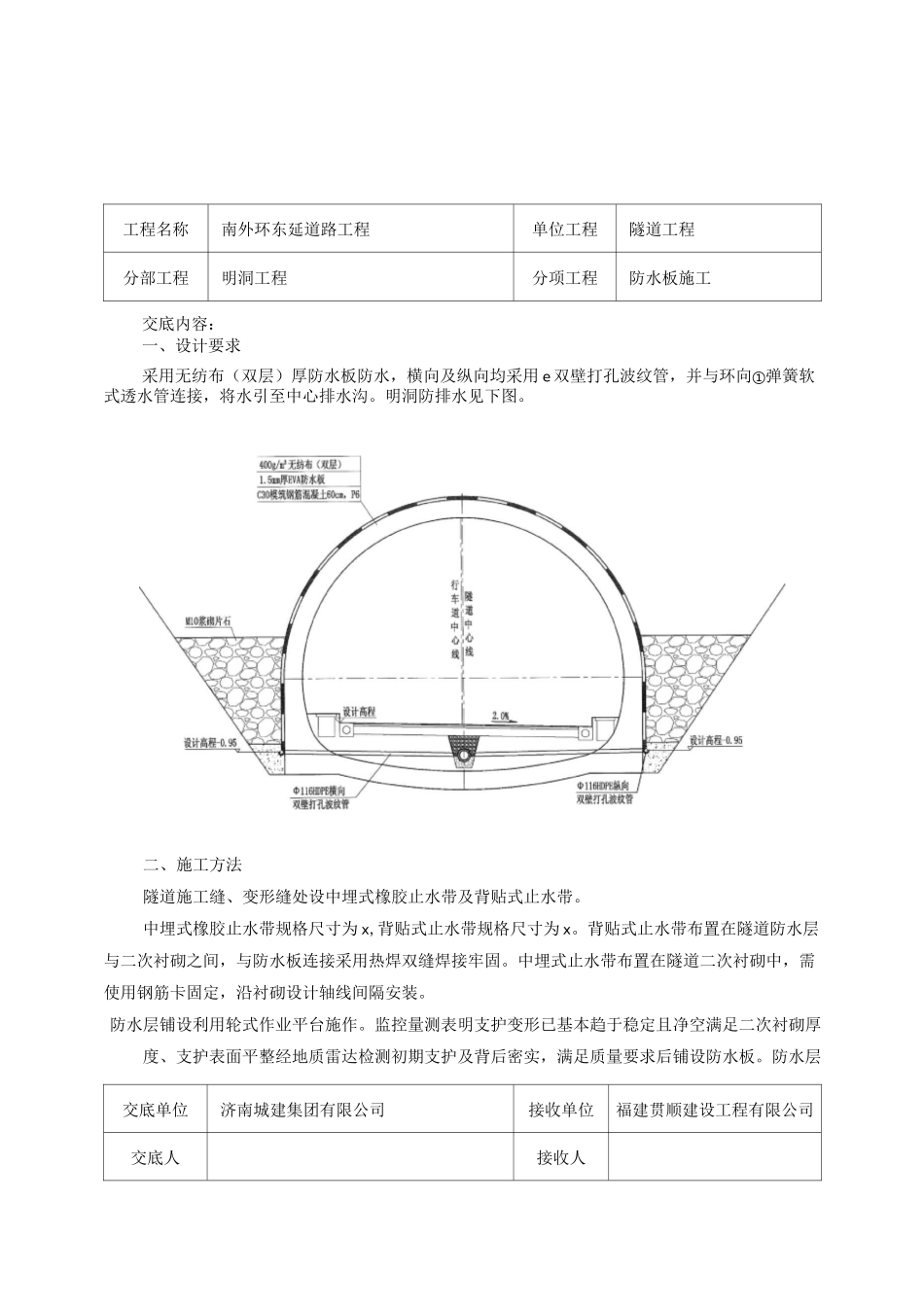

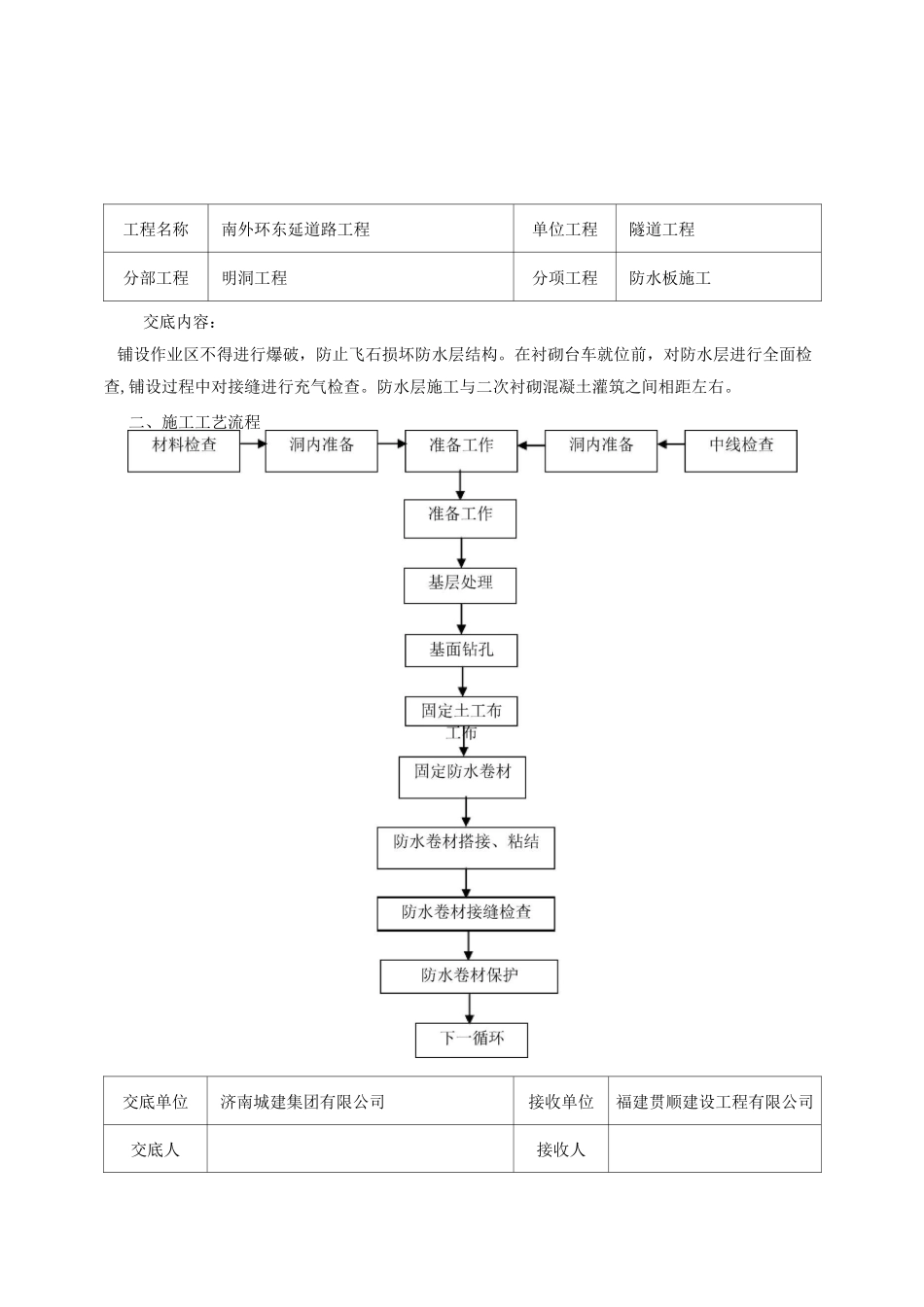

工程名称南外环东延道路工程单位工程隧道工程分部工程明洞工程分项工程防水板施工交底内容：一、设计要求采用无纺布（双层）厚防水板防水，横向及纵向均采用e双壁打孔波纹管，并与环向①弹簧软式透水管连接，将水引至中心排水沟。明洞防排水见下图。二、施工方法隧道施工缝、变形缝处设中埋式橡胶止水带及背贴式止水带。中埋式橡胶止水带规格尺寸为x,背贴式止水带规格尺寸为x。背贴式止水带布置在隧道防水层与二次衬砌之间，与防水板连接采用热焊双缝焊接牢固。中埋式止水带布置在隧道二次衬砌中，需使用钢筋卡固定，沿衬砌设计轴线间隔安装。防水层铺设利用轮式作业平台施作。监控量测表明支护变形已基本趋于稳定且净空满足二次衬砌厚度、支护表面平整经地质雷达检测初期支护及背后密实，满足质量要求后铺设防水板。防水层交底单位济南城建集团有限公司接收单位福建贯顺建设工程有限公司交底人接收人工程名称南外环东延道路工程单位工程隧道工程分部工程明洞工程分项工程防水板施工交底内容：铺设作业区不得进行爆破，防止飞石损坏防水层结构。在衬砌台车就位前，对防水层进行全面检查,铺设过程中对接缝进行充气检查。防水层施工与二次衬砌混凝土灌筑之间相距左右。二、施工工艺流程交底单位济南城建集团有限公司接收单位福建贯顺建设工程有限公司交底人接收人工程名称南外环东延道路工程单位工程隧道工程分部工程明洞工程3、防水板材的铺设、固根据实际情况下料，按基准线铺设防水板；用防水板材专用塑料垫和钢钉把缓冲层固定在基上，应用暗钉圈焊接固定塑料防水板，最终形成无钉孔铺设的防水围岩——喷混凝十土丁布防热融衬垫■垫片一交底单位济南城建集团有限公司接收单位福建贯顺建设工程有限公司交底分项工程防水板施工父底内容：四、操作要点1、施工准备及基面处理：彻底清除各种异物，如:石子、沙粒等，做到初期支护表面平整干净。不能出现酥松、起砂、无大的明显的凹凸起伏。铲除各类尖锐突出物体，如：钢筋头、铁丝、凸出在作业面上的各种尖锐物体。根据图纸高程尺寸，定好基准线，准确无误地按线下料。施工设备如焊接机、检漏器、热风枪、电闸箱等，在工作前要做好检查和调整。确保设备正常运行，达到焊接要求，保证工程质量。2、防水板材的焊接板材采用专用的熔接器热熔粘结。结合部位不小于100mm，且粘接剥离强度不得小于母体拉伸强度的80%。焊接部位留有真空缝隙，以便加压检测焊接质量。防水板焊接示意图见图接收人>：Gr工程名称南外环东延道路工程单位工程隧道工程分部工程明洞工程分项工程防水板施工交底内容:4、在清理好的基面上铺设固定土工布垫层。在喷射砼隧道拱顶部标出隧道纵向的中心线，再使裁剪好土工布垫层中心线与喷射砼上的标志相重合，从拱顶部开始向两侧下垂铺设，用射钉固定垫片将土工布固定在喷射砼面上。铺设固定防水板。先在隧道拱顶部的土工布上标出隧道纵向的中心线，再使防水卷材的横向中心线与这一标志相重合，将拱顶部的防水卷材与热融衬垫片焊接，再同土工布垫层一样从拱顶开始向两侧下垂铺设，边铺边与热融衬垫焊接。铺设时要注意与土工布密贴，但不得拉得太紧，一定要留出余量。五、质量控制防水板施工质量标准序号项目规定值或允许偏差检查方法和频率1搭接宽度(mm)三100尺量：全部搭接均要检查，每个搭接检杳3处2缝宽(mm)焊接两侧焊缝宽三25尺量：每个搭接检查5处粘接粘缝宽三503固定点间距(mm)拱部符合设计要求尺量：检查总数的10%侧墙符合设计要求4接缝与施工缝错开距离(mm)三500尺量：每个焊缝检查5处交底单位济南城建集团有限公司接收单位福建贯顺建设工程有限公司交底人接收人工程名称南外环东延道路工程单位工程隧道工程分部工程明洞工程分项工程防水板施工交底内容：六、安全文明措施1、所有进入隧道的人员必须正确佩戴安全帽。、防水板铺挂台车工作台上应搭设不低于1m的栏杆，上下爬梯应安装牢固，不得有钉子露头和突出尖角。、工作台的承重量，不得超负荷，并应在现场挂牌标明。工作台的底板应铺设严密，木板的端头必须搭在支点上。、防水板铺挂过程中，工作地段应有专人监护。、在2m以上高处工作时，施工人员必须戴安全帽、...
