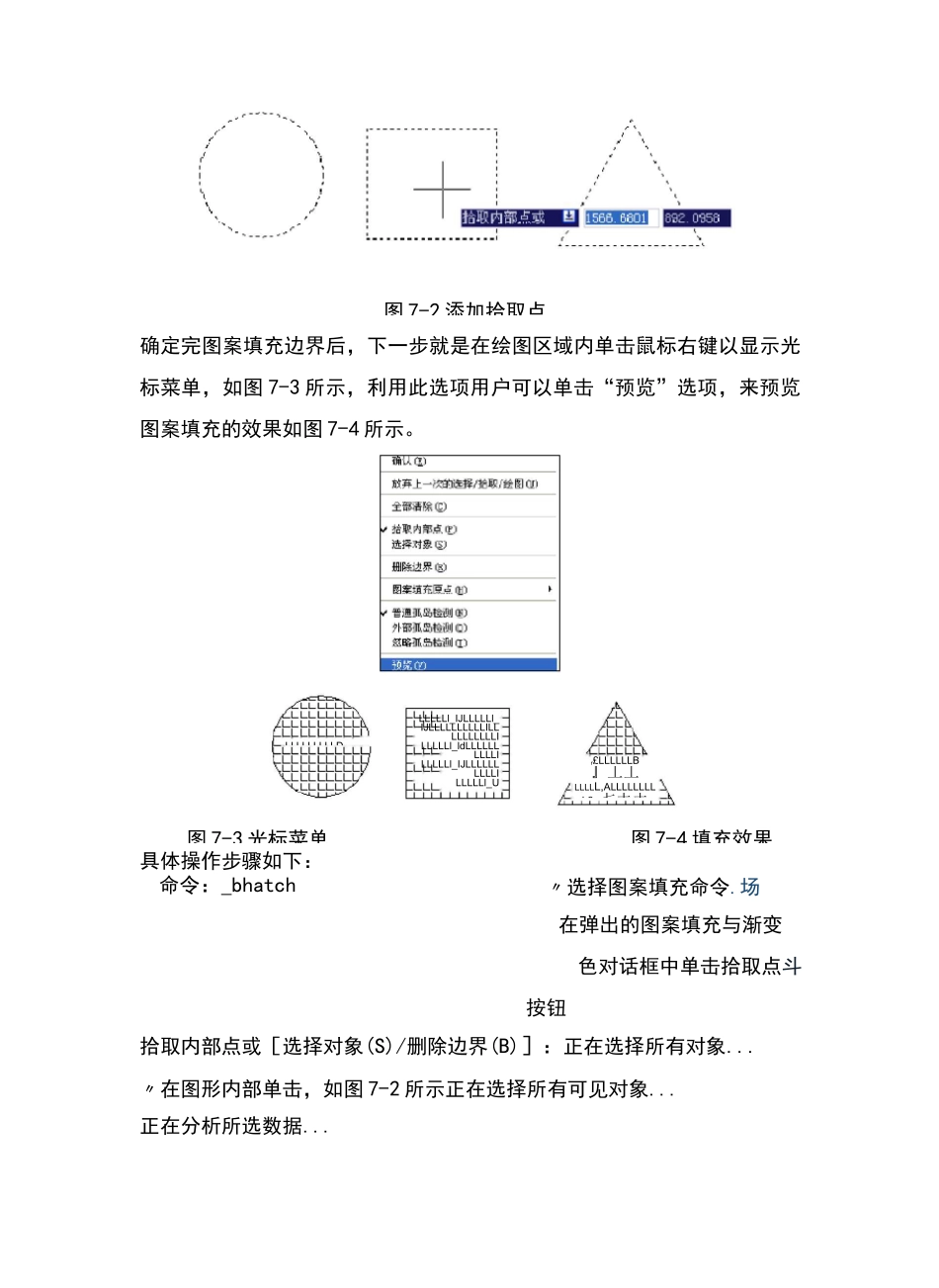

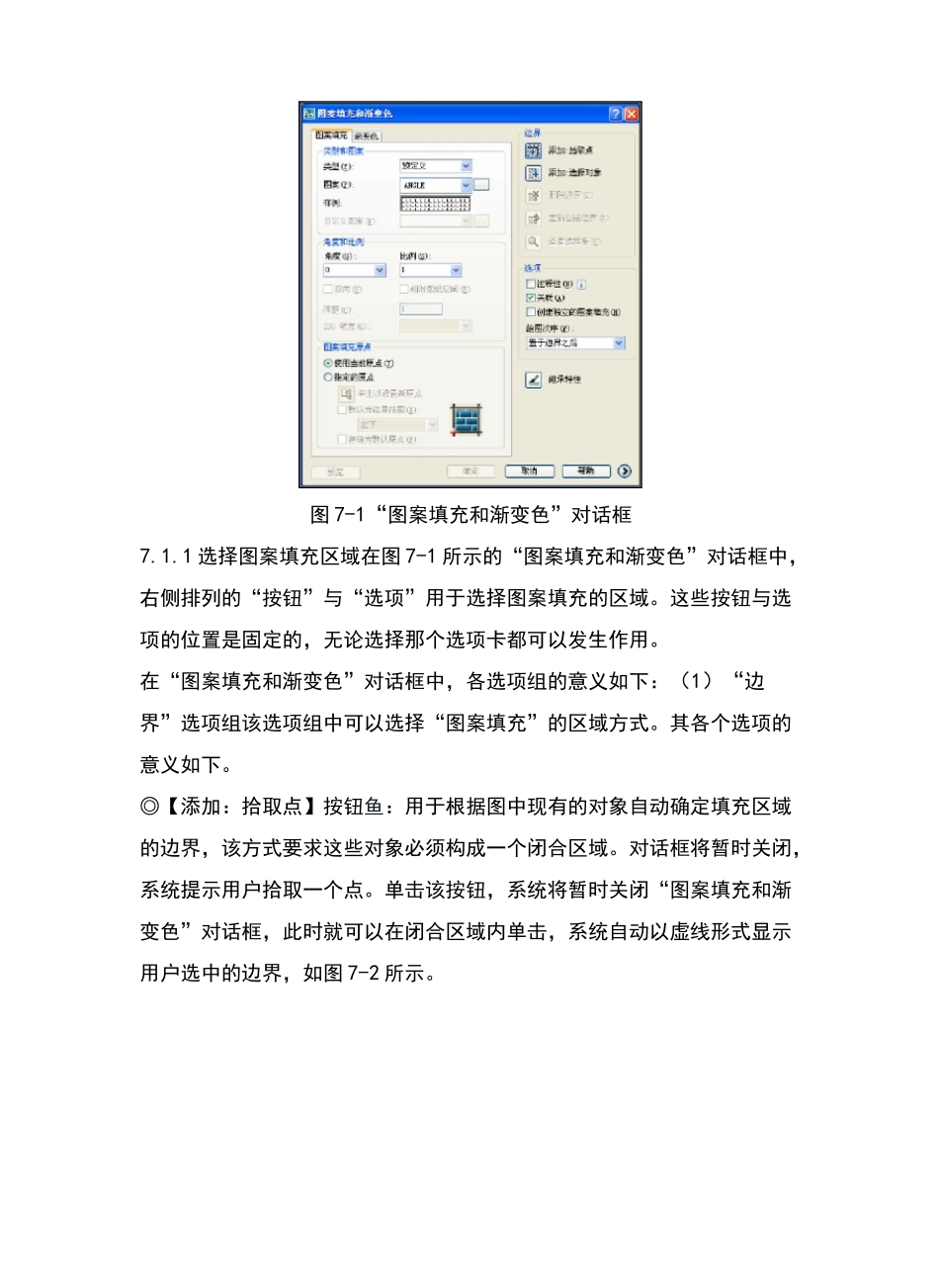

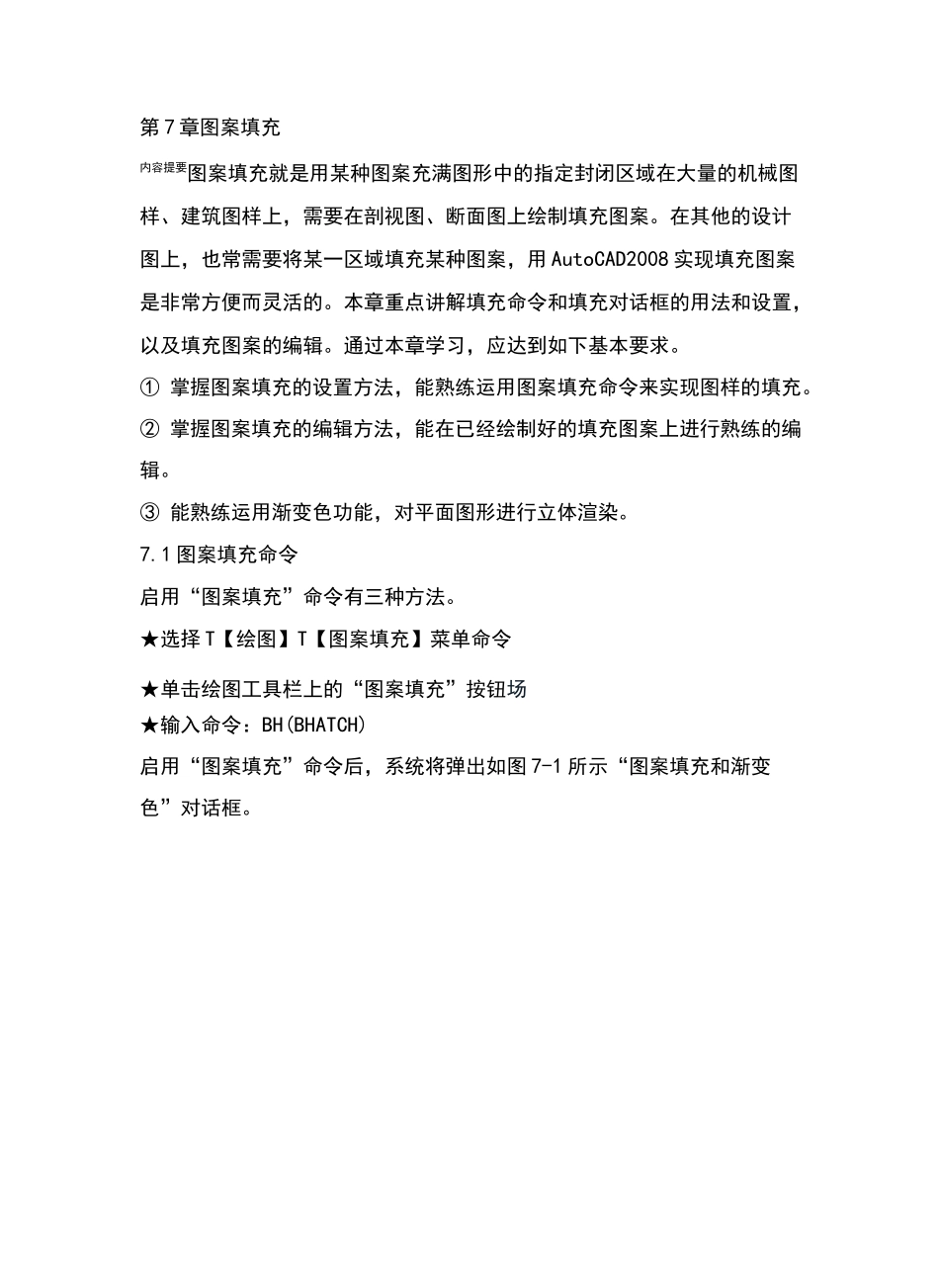

第7章图案填充内容提要图案填充就是用某种图案充满图形中的指定封闭区域在大量的机械图样、建筑图样上,需要在剖视图、断面图上绘制填充图案。在其他的设计图上,也常需要将某一区域填充某种图案,用AutoCAD2008实现填充图案是非常方便而灵活的。本章重点讲解填充命令和填充对话框的用法和设置,以及填充图案的编辑。通过本章学习,应达到如下基本要求。①掌握图案填充的设置方法,能熟练运用图案填充命令来实现图样的填充。②掌握图案填充的编辑方法,能在已经绘制好的填充图案上进行熟练的编辑。③能熟练运用渐变色功能,对平面图形进行立体渲染。7.1图案填充命令启用“图案填充”命令有三种方法。★选择T【绘图】T【图案填充】菜单命令★单击绘图工具栏上的“图案填充”按钮场★输入命令:BH(BHATCH)启用“图案填充”命令后,系统将弹出如图7-1所示“图案填充和渐变色”对话框。图7-1“图案填充和渐变色”对话框7.1.1选择图案填充区域在图7-1所示的“图案填充和渐变色”对话框中,右侧排列的“按钮”与“选项”用于选择图案填充的区域。这些按钮与选项的位置是固定的,无论选择那个选项卡都可以发生作用。在“图案填充和渐变色”对话框中,各选项组的意义如下:(1)“边界”选项组该选项组中可以选择“图案填充”的区域方式。其各个选项的意义如下。◎【添加:拾取点】按钮鱼:用于根据图中现有的对象自动确定填充区域的边界,该方式要求这些对象必须构成一个闭合区域。对话框将暂时关闭,系统提示用户拾取一个点。单击该按钮,系统将暂时关闭“图案填充和渐变色”对话框,此时就可以在闭合区域内单击,系统自动以虚线形式显示用户选中的边界,如图7-2所示。确定完图案填充边界后,下一步就是在绘图区域内单击鼠标右键以显示光标菜单,如图7-3所示,利用此选项用户可以单击“预览”选项,来预览图案填充的效果如图7-4所示。具体操作步骤如下:命令:_bhatch〃选择图案填充命令.场在弹出的图案填充与渐变色对话框中单击拾取点斗按钮拾取内部点或[选择对象(S)/删除边界(B)]:正在选择所有对象...〃在图形内部单击,如图7-2所示正在选择所有可见对象...正在分析所选数据...图7-2添加拾取点LLLLLl_IJLLLLLl_IJLLLLLLLLLLILLLLLLLLLLILLLLLl_ldLLLLLLLLLLILLLLLl_IJLLLLLLLLLLILLLLLl_ULLLLLLLLLDr£LLLLLLB』丄丄LLLLL,ALLLLLLLLL2-,七土土图7-3光标菜单图7-4填充效果正在分析内部孤岛...〃边界变为虚线,单击右键,弹出光标菜单,选择“预览”选项,如图7-3所示拾取内部点或[选择对象(S)/删除边界(B)]:<预览填充图案>拾取或按Esc键返回到对话框或〈单击右键接受图案填充〉:〃单击右键,填充效果如图7-4所示◎【添加:选择对象】按钮二J:用于选择图案填充的边界对象,该方式需要用户逐一选择图案填充的边界对象,选中的边界对象将变为虚线,如图7-5所示,系统不会自动检测内部对象,如图7-6所示。图7-5选中边界图7-6填充效果具体操作步骤如下:命令:_bhatch〃选择图案填充命令葢],在弹出的的图案填充与渐变色对话框中单击选择对象纟按钮选择对象或[拾取内部点(K)/删除边界(B)]:找到1个〃依次单击各个边选择对象或[拾取内部点(K)/删除边界(B)]:找到1个,总计2个选择对象或[拾取内部点(K)/删除边界(B)]:找到1个,总计3个选择对象或[拾取内部点(K)/删除边界(B)]:找到1个,总计4个选择对象或[拾取内部点(K)/删除边界(B)]:找到1个,总计7个选择对象或[拾取内部点(K)/删除边界(B)]:找到1个,总计6个选择对象或[拾取内部点(K)/删除边界(B)]:〃单击右键,弹出光标菜单选择“预览”选项,如图7-3所示<预览填充图案>拾取或按Esc键返回到对话框或〈单击右键接受图案填充〉:〃单击右键结果如图7-6所示。◎【删除边界】按钮二J:用于从边界定义中删除以前添加的任何对象,如图7-7所示。a)b)图7-7删除图案填充边界a)删除边界前b)删除边界后具体操作步骤如下:命令:_rectang//选择图案填充命令科,在弹出“图案填充与渐变色”对话框中单击拾取点斗按钮拾取内部点或[选择对象(S)/删除边界(B)]:〃单击A点附近位置,如图7-8a所示正在选择所有可见对象...正在分析所...
