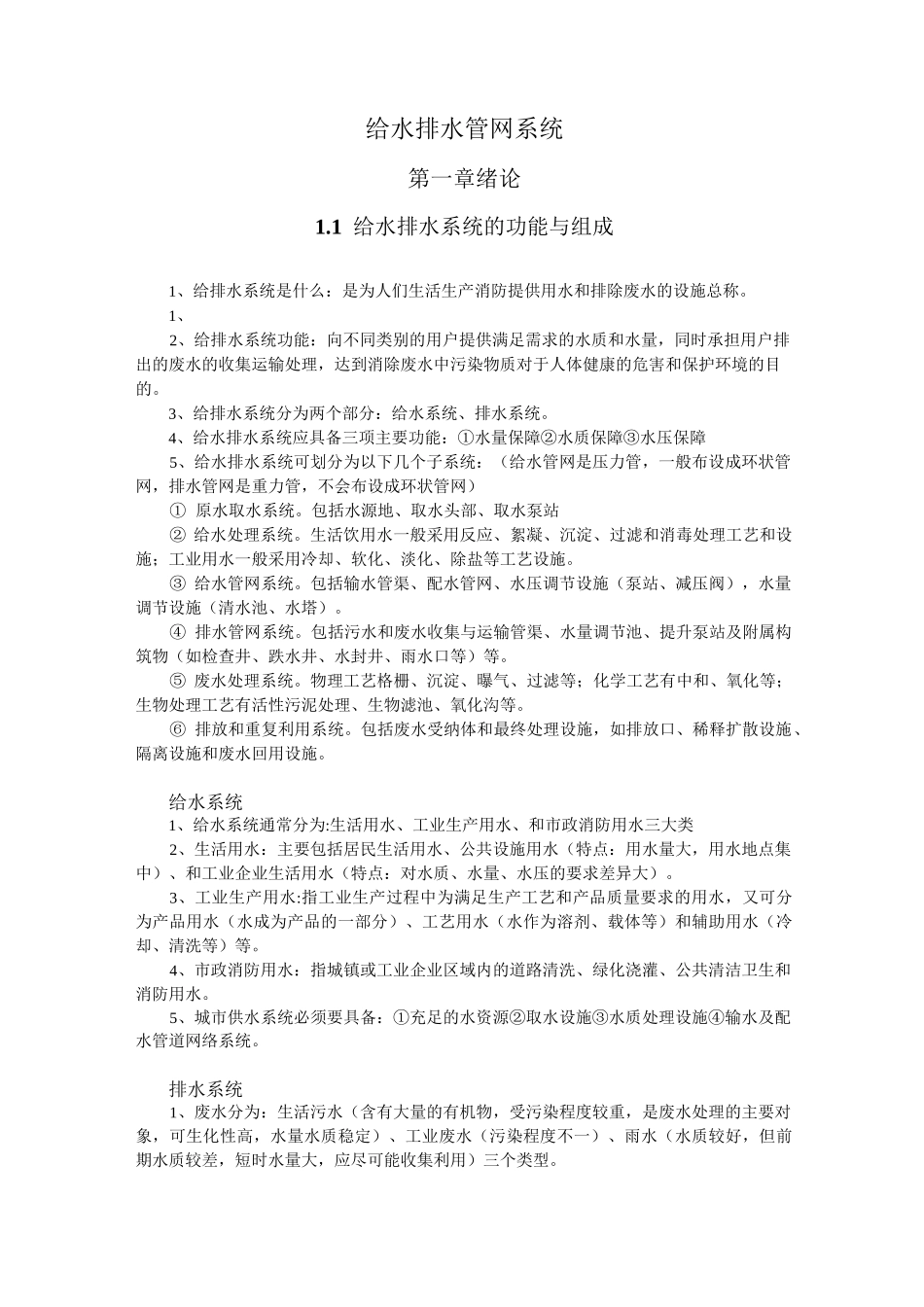

给水排水管网系统第一章绪论1.1给水排水系统的功能与组成1、给排水系统是什么：是为人们生活生产消防提供用水和排除废水的设施总称。1、2、给排水系统功能：向不同类别的用户提供满足需求的水质和水量，同时承担用户排出的废水的收集运输处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。3、给排水系统分为两个部分：给水系统、排水系统。4、给水排水系统应具备三项主要功能：①水量保障②水质保障③水压保障5、给水排水系统可划分为以下几个子系统：（给水管网是压力管，一般布设成环状管网，排水管网是重力管，不会布设成环状管网）①原水取水系统。包括水源地、取水头部、取水泵站②给水处理系统。生活饮用水一般采用反应、絮凝、沉淀、过滤和消毒处理工艺和设施；工业用水一般采用冷却、软化、淡化、除盐等工艺设施。③给水管网系统。包括输水管渠、配水管网、水压调节设施（泵站、减压阀），水量调节设施（清水池、水塔）。④排水管网系统。包括污水和废水收集与运输管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。⑤废水处理系统。物理工艺格栅、沉淀、曝气、过滤等；化学工艺有中和、氧化等；生物处理工艺有活性污泥处理、生物滤池、氧化沟等。⑥排放和重复利用系统。包括废水受纳体和最终处理设施，如排放口、稀释扩散设施、隔离设施和废水回用设施。给水系统1、给水系统通常分为:生活用水、工业生产用水、和市政消防用水三大类2、生活用水：主要包括居民生活用水、公共设施用水（特点：用水量大，用水地点集中）、和工业企业生活用水（特点：对水质、水量、水压的要求差异大）。3、工业生产用水:指工业生产过程中为满足生产工艺和产品质量要求的用水，又可分为产品用水（水成为产品的一部分）、工艺用水（水作为溶剂、载体等）和辅助用水（冷却、清洗等）等。4、市政消防用水：指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生和消防用水。5、城市供水系统必须要具备：①充足的水资源②取水设施③水质处理设施④输水及配水管道网络系统。排水系统1、废水分为：生活污水（含有大量的有机物，受污染程度较重，是废水处理的主要对象，可生化性高，水量水质稳定）、工业废水（污染程度不一）、雨水（水质较好，但前期水质较差，短时水量大，应尽可能收集利用）三个类型。1.2城市用水量和用水量变化1.2.1城市用水量分类和用水定额1、由给水系统统一供给的城市用水量为规划设计范围内的的居民生活用水、公共设施用水、工业企业用水及其他用水的水量总和，主要包括以下几类：2、（1）居民生活用水水量；（2）公共设施用水水量；（3）工业企业生产用水量和工作人员生活用水量；（4）消防用水量（不包括室内消防栓用水量）；（设计时要算出，但不累加进总设计用水量）（5）市政用水量，主要指道路和绿地浇洒；（6）未预见用水量及给水管网漏失水量。（以上六类用水量总和称为城市综合用水量）2、什么叫城市综合生活用水量：居民生活用水量和公共设施用水量。3、用水量的几种表示：1）平均日用水量：即规划年限内，用水量最多的年总用水量除以用水天水。该值一般作为水资源规划和确定城市设计污水量的依据；2）最高日用水量。该值一般作为取水工程和水处理工程规划的依据；3）最高日平均时用水量：即为最高日用水量除以24h,与最高日用水量的意义相同；4）最高日最高时用水量：该值一般作为给水管网工程规划和设计依据。4、用水变化系数1）用水量日变化系数=最高日用水量/平均日用水量K二365Q（Q为最高日用dQdy水量（m3/d），Q为全年用水量（m3/a））y2）时变化系数=最高时用水量/平均时用水量K二24Qh（Q为最高时用水量hQhd（m3；h））1・3给水排水管网系统的工作原理1・3・1给水排水系统的流量关系专网图匚5给水排水系统流程简图z】匸j龍“目嵌劭彎曲和胸曲»\1・3・2给水排水系统的水质关系1、给水排水系统的三个水质标准：①原水水质标准②给水水质标准③排放水质标准2、给水排水系统的三个水质变化过程：①给水处理②用户用水③废水处理（由于管道材料的溶解、析出、结垢和微生物滋生等原因，给水管网的水质也会...
