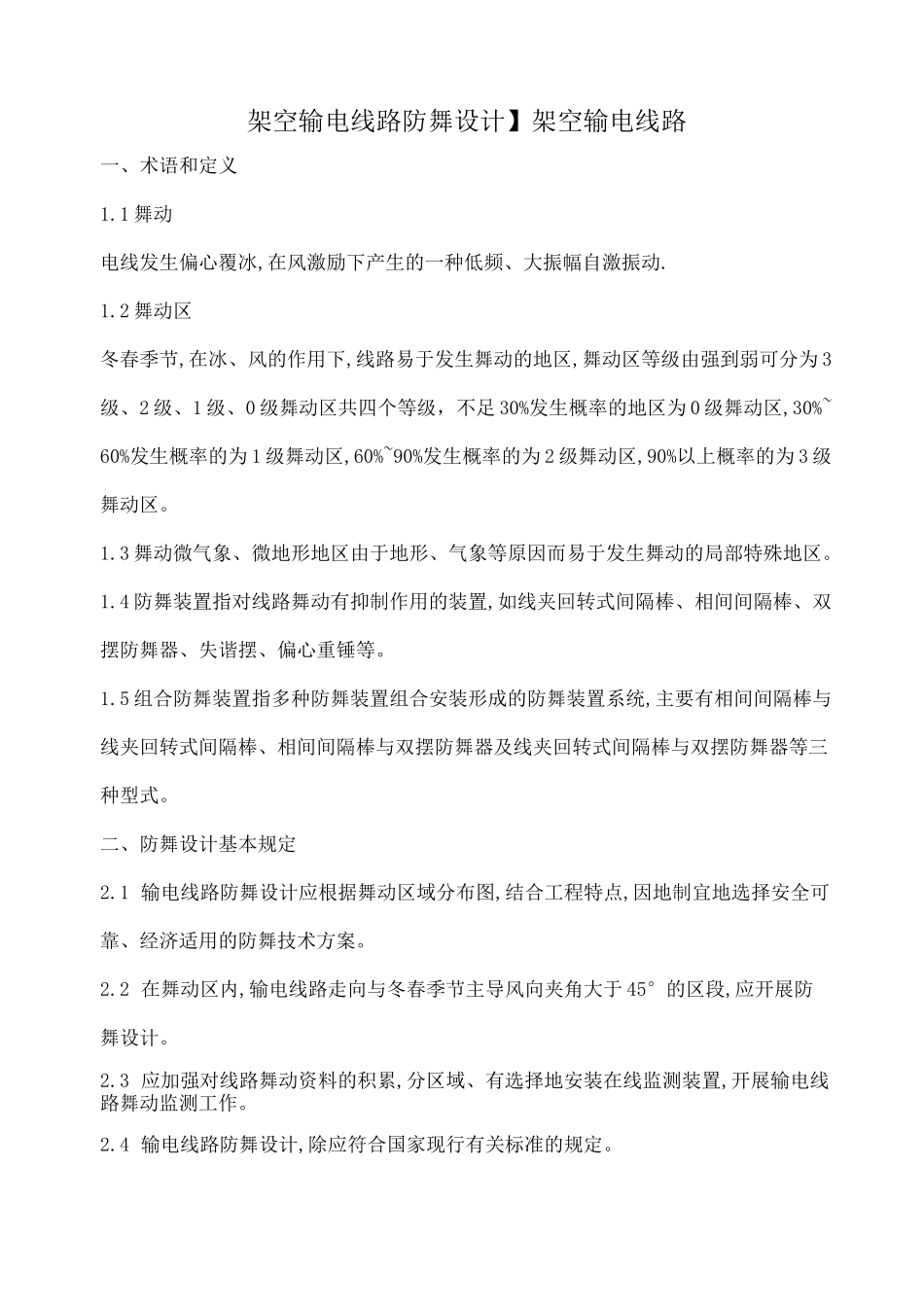

架空输电线路防舞设计】架空输电线路一、术语和定义1.1舞动电线发生偏心覆冰,在风激励下产生的一种低频、大振幅自激振动.1.2舞动区冬春季节,在冰、风的作用下,线路易于发生舞动的地区,舞动区等级由强到弱可分为3级、2级、1级、0级舞动区共四个等级，不足30%发生概率的地区为0级舞动区,30%~60%发生概率的为1级舞动区,60%~90%发生概率的为2级舞动区,90%以上概率的为3级舞动区。1.3舞动微气象、微地形地区由于地形、气象等原因而易于发生舞动的局部特殊地区。1.4防舞装置指对线路舞动有抑制作用的装置,如线夹回转式间隔棒、相间间隔棒、双摆防舞器、失谐摆、偏心重锤等。1.5组合防舞装置指多种防舞装置组合安装形成的防舞装置系统,主要有相间间隔棒与线夹回转式间隔棒、相间间隔棒与双摆防舞器及线夹回转式间隔棒与双摆防舞器等三种型式。二、防舞设计基本规定2.1输电线路防舞设计应根据舞动区域分布图,结合工程特点,因地制宜地选择安全可靠、经济适用的防舞技术方案。2.2在舞动区内,输电线路走向与冬春季节主导风向夹角大于45°的区段,应开展防舞设计。2.3应加强对线路舞动资料的积累,分区域、有选择地安装在线监测装置,开展输电线路舞动监测工作。2.4输电线路防舞设计,除应符合国家现行有关标准的规定。三、防舞设计方法3.1输电线路防舞设计,应从合理选择线路走向和路径、提高线路的机械及电气强度、加装防舞装.費等方面综合考虑,减少舞动造成线路跳闸和机械损坏、,提高输电线路抵御覆冰舞动的能力。3.2应根据舞动区域分布图,结合沿线运行经验和线路走向,调査舞动微气象、微地形地区,划分线路舞动等级。3.3在1级舞动区,应在跳线金具设计、螺栓防松、预留或加装防舞装置等方面采取措施。3.4在2级和3级舞动区,应在导线、绝缘子、金具设计,杆塔加强,螺栓防松,加装防舞装置等方面采取综合措施。3.5防舞装置安装设计,应根据其使用方法和安装要求进行设计、计算,必要时开展相关的机电性能试验。四、线路路径4.1选择线路路径时应加强舞动区域的勘测和调査,宜避免路径横穿风口、垭口等舞动微气象、微地形地带。线路经过峡谷、垭口均可能产生局部大风，对线路安全运行造成影响，如无法避让可采取下列防风灾措施：（1）尽量减小路径走向与所经地区最大风主导风向的夹角；2）在容易产生强风的地带时，其基本风速应较附近一般地区适当增大；3）通过差异化设计，提高线路抗风灾能力，必要时还可按稀有风速条件进行验（4）根据地形、地物等条件合理地确定耐张段方案，必要时宜缩短耐张段长度，减小风灾倒塔的影响范围。对易覆冰、风口、高差大地地段，杆塔使用条件应适当留有裕度；（5）适当增加金具设计安全系数和塔身间隙；（6）对可能出现舞动的地段，采用回转式间隔棒和预绞丝线夹等防舞动装置；（7）导线的舞动导致横担的杆件承受交变应力，容易出现疲劳破坏，因此，横担的钢材尽量避免选用延性差的高强钢；（8）铁塔设计时，尽可能选用抗风能力强的结构型式，提高抗风能力。为了增强杆塔结构在斜向风吹、断线事故时抵抗扭曲的能力，在塔身主材变坡处，塔身与塔头连接处，塔腿与塔身连接处和横向力作用处均应设置水平横隔面。（9）对局部大风地段还可加装在线监测系统，采集环境气象等实时数据，以便及时采取对应措施。4.2线路通过平原开阔地带,宜减小线路走向与冬春季节主导风向夹角,一般宜小于45°。4.3线路通过山区,宜沿覆冰背风坡或山体阳坡走线。经过水库、湖泊等水域附近,宜选择主导风向上风侧走线。4.4在2级和3级舞动区,宜适当缩小档距、降低杆塔高度。4.5线路跨越主干铁路、高速公路等重要跨越物时,应采用独立耐张段跨越方式,跨越物两侧的杆塔宜采用直线塔。五、导线5.1在舞动区,线路导线选择应从允许温升、无线电干扰、电晕噪声等电气性能,结构、强度、阻尼性等机械性能,以及全寿命周期费用等方面综合考虑。5.2在3级舞动区,当满足输送容量、电磁环境等条件时可选择导线分裂根数少的组合方式及能减轻覆冰的导线型式。5.3安装或预留防舞装置时,应根据导线荷载增加情况校验导线安全系数及对地和交叉跨越距离。六、金具、绝缘子串6.1在3级舞动区,一般线路宜适当加大瓷或玻璃悬垂绝缘子串...
