基于单片CPU的LCD显示频率计设计VIP免费

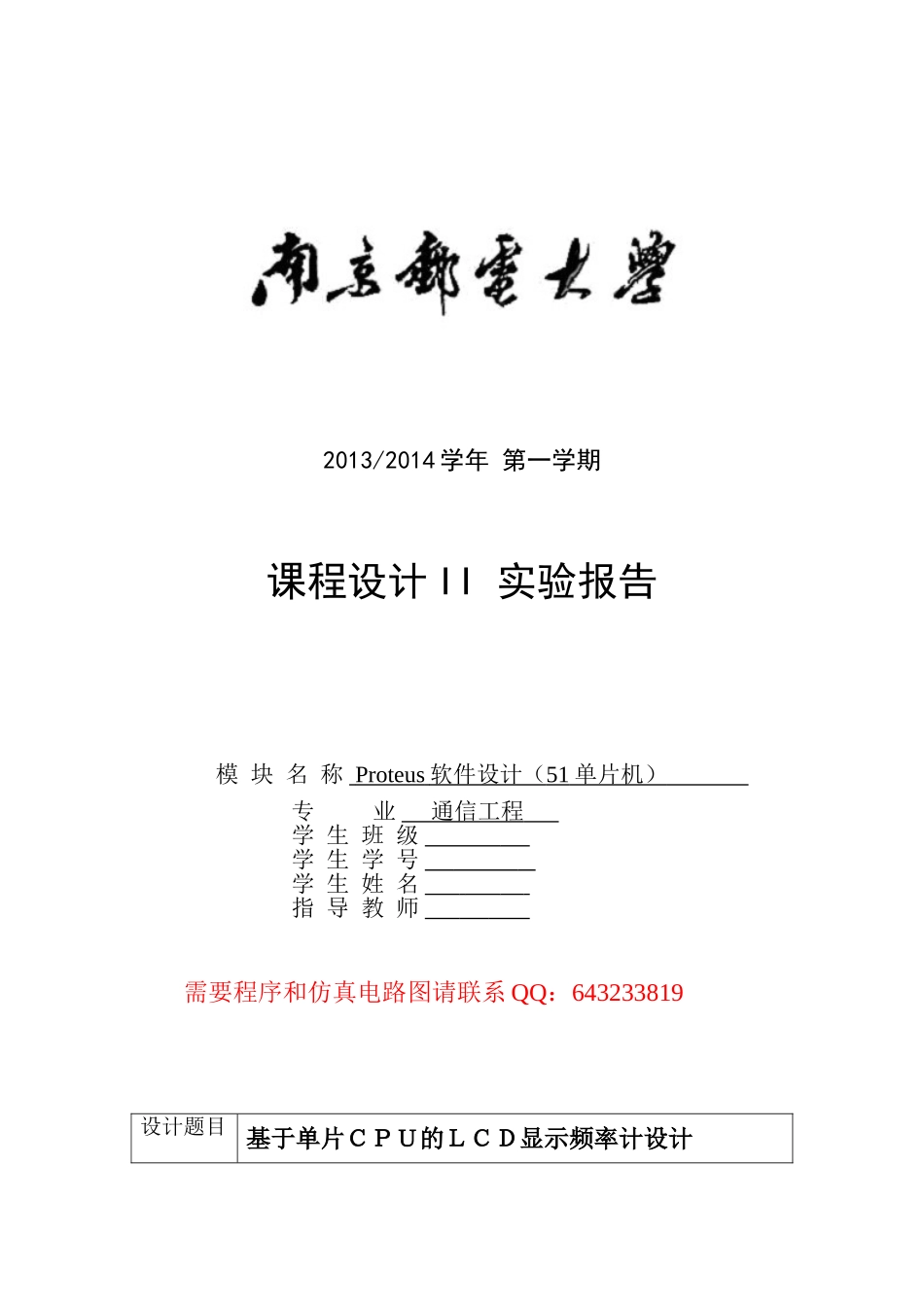

2013/2014学年第一学期课程设计II实验报告模块名称Proteus软件设计（51单片机）专业通信工程学生班级学生学号学生姓名指导教师需要程序和仿真电路图请联系QQ：643233819设计题目基于单片ＣＰＵ的ＬＣＤ显示频率计设计任务要求基本要求：1用P1或P3口，产生一方波信号，频率为1000Hz，用8LED显示频率和周期2将输出信号输入到另一端口作频率计的信号输入端，测量此方波信号的频率、周期和脉宽，在另一8LED上将参数值显示出来。3设置一功能键，能将当前LED上的信号值锁定发挥部分：1通过键盘，可修改方波的频率。每按一次键，频率值进给或后退100Hz，频率范围100Hz～1500Hz2按键时，蜂鸣器发出提示音，表示按键有效3用图形方式显示输入波动态显示格式：自定实验设备及软件（1）PC机一台（2）Keilc51单片机仿真软件（3）Proteus软件同组人员学号及姓名参考文献郭天祥《十天学会单片机》谭浩强《C语言程序设计》《新概念51单片机C语言教程》杜洋《爱上单片机》基于单片ＣＰＵ的ＬＣＤ显示频率计设计一、实验目的本课程设计是在理论课程的基础上，重点培养学生的动手能力，通过电路设计、理论计算、实际编程、调试、测试、分析查找故障，解决在实际设计中的问题，使设计好的电路能正常工作，并可能结合实际的实验板进行下载测试。学习proteus软件的使用，学习汇编语言以及C语言在51编程上的使用，学习系统测试，自主实验。二、实验设备（1）PC机一台（2）Keilc51单片机仿真软件（3）Proteus软件三、实验内容简易频率计类：基于单片ＣＰＵ的ＬＣＤ显示频率计设计基本要求：1用P1或P3口，产生一方波信号，频率为1000Hz，用一组数码管或LCD显示频率和周期以及脉宽等参数（也可用信号源或模拟信号源）。2将输出信号输入到另一端口（INT0/INT1）作频率计的信号输入端，测量此方波信号的频率、周期和脉宽，在另一组数码管或LCD上将参数值显示出来。（刷新时间1秒）。发挥部分：1设置一功能键，能将当前数码管或LCD上的信号参数值锁定。2通过键盘，可修改方显示参数，刷新时间。3按键时，蜂鸣器发出提示音，表示按键有效4用图形方式显示输入波形（用模拟示波器）动态显示格式：自定四、实验原理单片机卫星计算机简称单片机，是指在一块芯片体上集成了中央处理器CPU，随即存储器RAM，程序存储器ROM或EPROM，定时器/计数器，中断控制器以及串行和并行I/O接口等部件，构成一个完整的微型计算机。单片机应用系统中，经常要对一个连续的脉冲波频率进行测量。在实际应用中，对于转速，位移、速度、流量等物理量的测量，一般也是由传感器转换成脉冲电信号，采用测量频率的手段实现。使用单片机测量频率或周期，通常是利用单片机的定时计数器来完成的，测量的基本方法和原理有两种：测频法：在限定的时间内（如1秒钟）检测脉冲的个数。测周法：测试限定的脉冲个数之间的时间。这两种方法尽管原理是相同的，但在实际使用时，需要根据待测频率的范围、系统的时钟周期、计数器的长度、以及所要求的测量精度等因素进行全面和具体的考虑，寻找和设计出适合具体要求的测量方法。在具体频率的测量中，需要考虑和注意的因素有以下几点。系统的时钟。首先测量频率的系统时钟本身精度要高，因为不管是限定测量时间还是测量限定脉冲个数的周期，其基本的时间基准是系统本身时钟产生的。其次是系统时钟的频率值，因为系统时钟频率越高，能够实现频率测量的精度也越高。因此使用AVR测量频率时，建议使用由外部晶体组成的系统的振荡电路，不使用其内部的RC振荡源，同时尽量使用频率比较高的系统时钟。所使用定时计数器的位数。测量频率要使用定时计数器，定时计数器的位数越长，可以产生的限定时间越长，或在限定时间里记录的脉冲个数越多，因此也提高了频率测量的精度。所以对频率测量精度有一定要求时，尽量采用16位的定时计数器。被测频率的范围。频率测量需要根据被测频率的范围选择测量的方式。当被测频率的范围比较低时，最好采用测周期的方法测量频率。而被测频率比较高时，使用测频法比较合适。需要注意的是，被测频率的最高值一般不能超过测频MCU系统时钟频率的1/2，因为当被测频率高于MCU时钟1/2后，MCU往往不...
