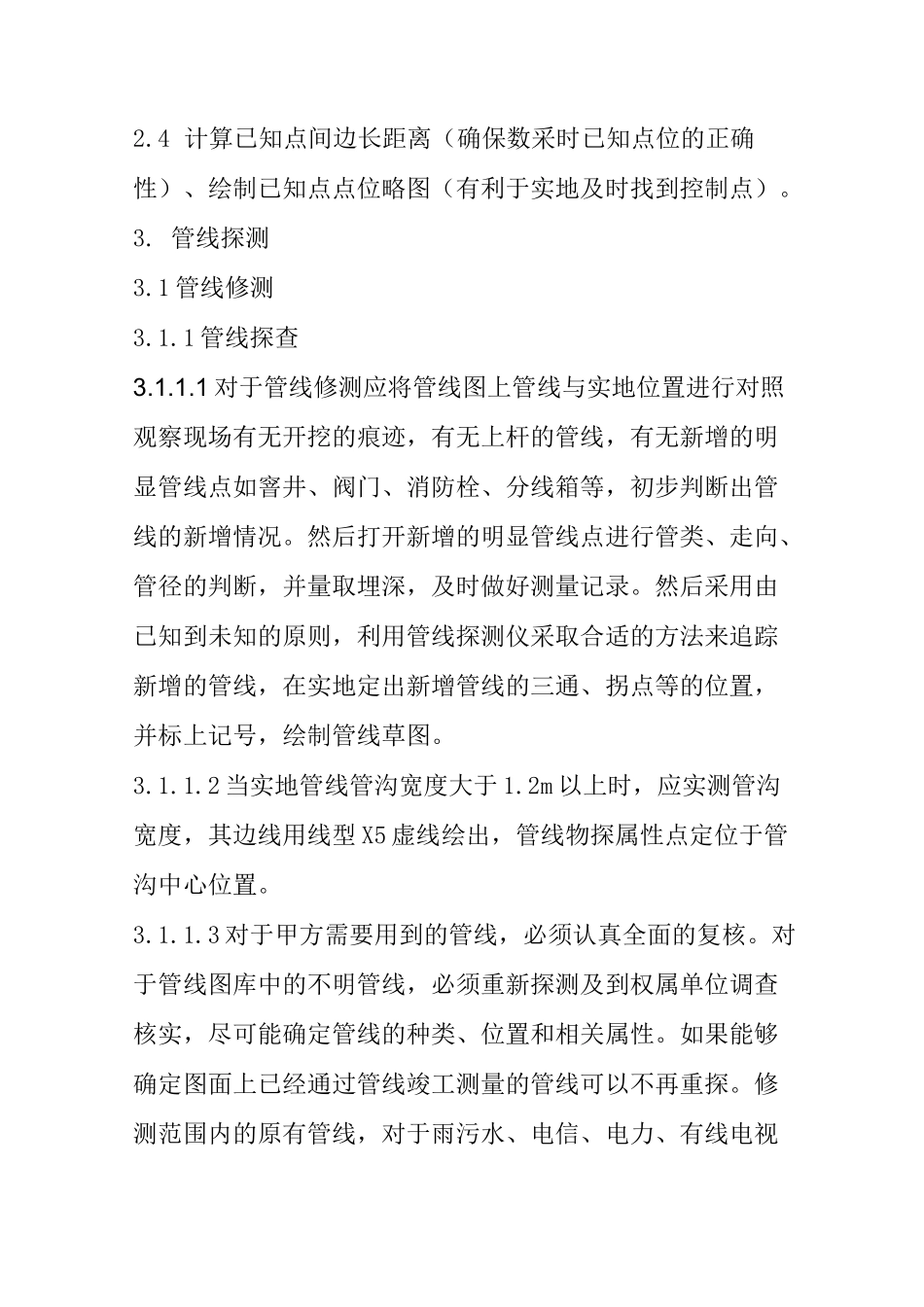

测绘勘察作业管线探测作业流程、目的为了规范管线探测的作业流程，确保所提交的产品满足要求，特编制本作业流程。二、适用范围适用于城市地下管线实测、修测以及管线竣工测量。三、作业依据⑴《城市测量规范》(CJJ8-99)；⑵《城市地下管线探测技术规程》(CJJ61-2003)；⑶《1:5001:10001:2000地形图图式》(GB/T7929-1995)；⑷纟测绘技术汇编》(SB-JS01-2005)；⑸项目技术设计书或指导书；⑹其它有关的技术要求。四、作业流程图(见后页)五、作业程序1.项目负责人接收任务1.1本着对公司、部门、个人(作业者)负责的原则，积极主动地与甲方沟通，了解该管线项目任务的需求、目的、要点及周期等，依据公司规定，对一、二级及特殊的三级工程进行现场踏勘，编写技术设计、作业指导书等相关工作。1.2项目负责人接受任务后，应组织作业人员认真学习有关测量规范和技术指示或技术设计书，明确作业任务的性质和要求。2.作业前准备2.1项目负责人或作业组长通过导线网图确定周围控制点情况，并指定专人到公司信息部资料室调用实、修测范围的管线薄膜图、管线电子图、DLG电子图和元数据文件，及抄取相关控制点成果，特殊地区可利用其他作业人员所做的图根点，但必须到资料室调用该任务（测区）的手簿抄取其一次附合线上点，并经资料室人员签字。若为异地工程，一、二级及特殊的三级工程或实地无法找到控制点的门市管线工程，应做首级控制点。2.2作业组长指定专人准备外业工具，其中包括：管线探测仪、全站仪、电子手簿、对讲机、脚架、钢尺、红漆、钩子、铁锤等。事前准备好用电仪器的充电工作，保证仪器作业处于完好状态，能够正常工作。2.3喷绘修测管线纸图作为工作草图并对照原薄膜管线图，检查两套资料的管线位置、管径等一致性，如不一致则在草图上做好记录，作为外业探测的重点。在草图上圈出准备外查的明显管线点和隐蔽管线，将明显管线点、隐蔽管线的埋深以及隐蔽管线与周围固定地物的间距标在草图上，作为外业核查的依据。2.4计算已知点间边长距离（确保数采时已知点位的正确性）、绘制已知点点位略图（有利于实地及时找到控制点）。3.管线探测3.1管线修测3.1.1管线探查3.1.1.1对于管线修测应将管线图上管线与实地位置进行对照观察现场有无开挖的痕迹，有无上杆的管线，有无新增的明显管线点如窨井、阀门、消防栓、分线箱等，初步判断出管线的新增情况。然后打开新增的明显管线点进行管类、走向、管径的判断，并量取埋深，及时做好测量记录。然后采用由已知到未知的原则，利用管线探测仪采取合适的方法来追踪新增的管线，在实地定出新增管线的三通、拐点等的位置，并标上记号，绘制管线草图。3.1.1.2当实地管线管沟宽度大于1.2m以上时，应实测管沟宽度，其边线用线型X5虚线绘出，管线物探属性点定位于管沟中心位置。3.1.1.3对于甲方需要用到的管线，必须认真全面的复核。对于管线图库中的不明管线，必须重新探测及到权属单位调查核实，尽可能确定管线的种类、位置和相关属性。如果能够确定图面上已经通过管线竣工测量的管线可以不再重探。修测范围内的原有管线，对于雨污水、电信、电力、有线电视等管线明显点，原则上只要能打开的都应该开井检查，判断连接方向是否正确；按照不低于明显点总数的3％、最少不低于5点的标准对明显点埋深进行重复量测，填写《明显点重复量测检查表》。必须对隐蔽管线按不低于10％、且不少于3根管线同时最少不低于5点的标准进行重复探测，并采集重复探测点，内业将重复探测点展绘在图上，并放至TCJC层，作为已经核查的依据。内业对明显点的埋深、隐蔽管线的平面位置和埋深进行比较，当明显点埋深较差小于8.5cm时，可以不对原数据进行修改，当埋深较差大于8.5cm时，应该查明原因，采用正确的数据，确保埋深数据的正确性。当隐蔽管线平面位置交差不大于2,；(0.1h)2+(0.1h)2、埋深较差不大于2£(0.15h)2+(0.15h)2时(h为该管线的中心埋深，以cm为单位，不足100cm按100cm计算)，可以不对该管线进行修改；反之，用新测数据代替原管线。对核实过的明显点和隐蔽管线，必须在备注栏注明修测日期和修测责任人，以备后查。对于电信、电力、有线电视、路灯空管，修测时如...
