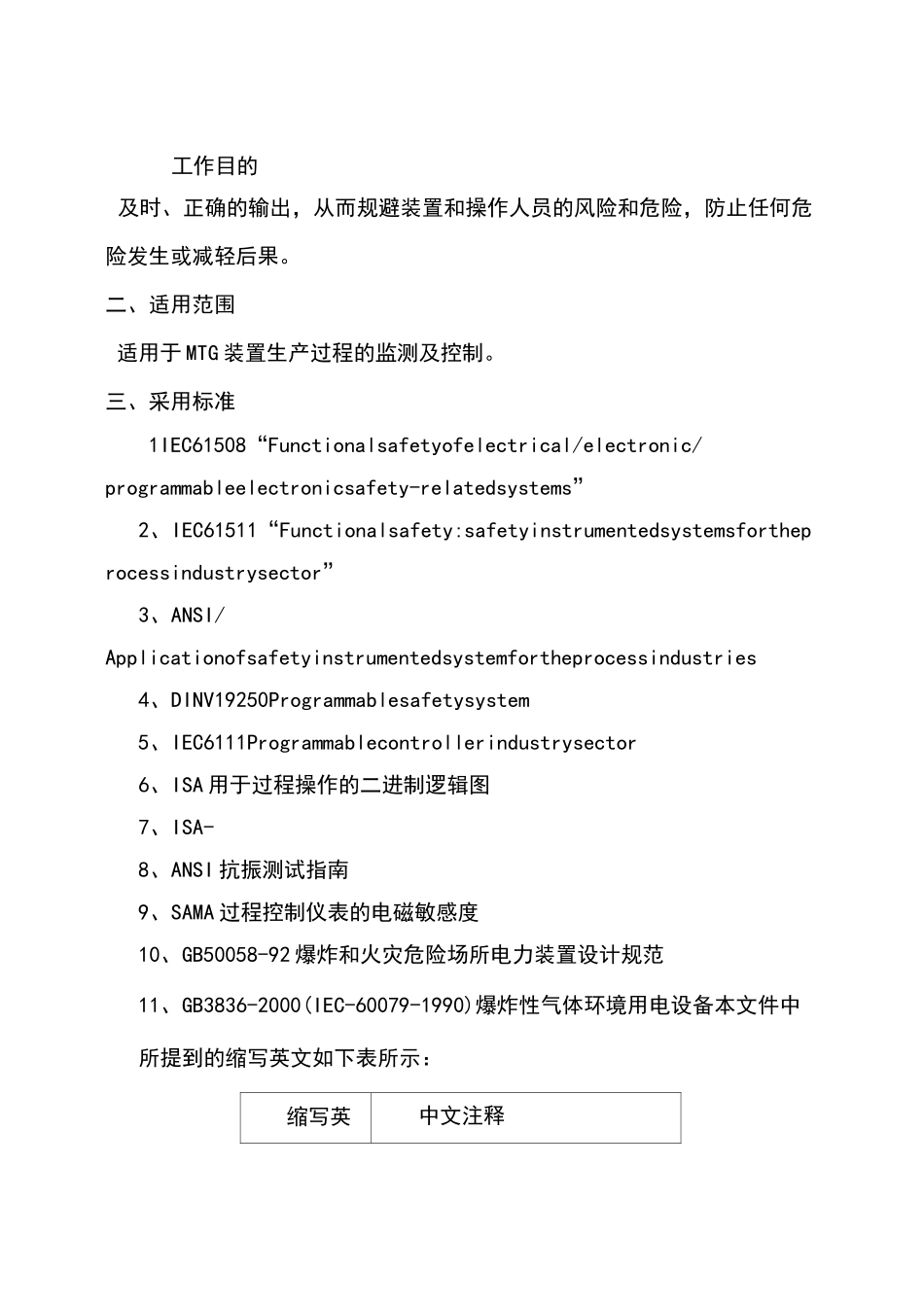

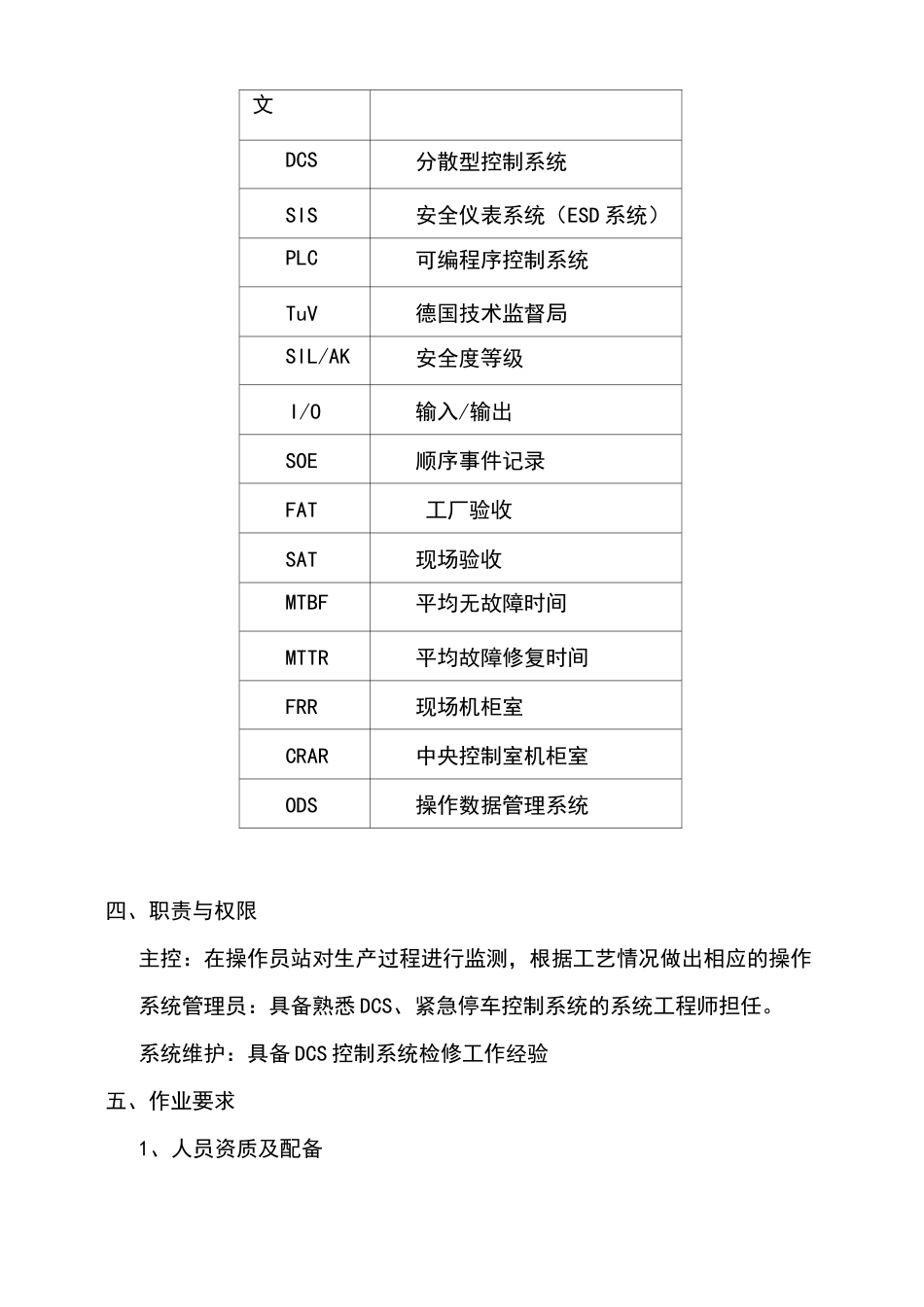

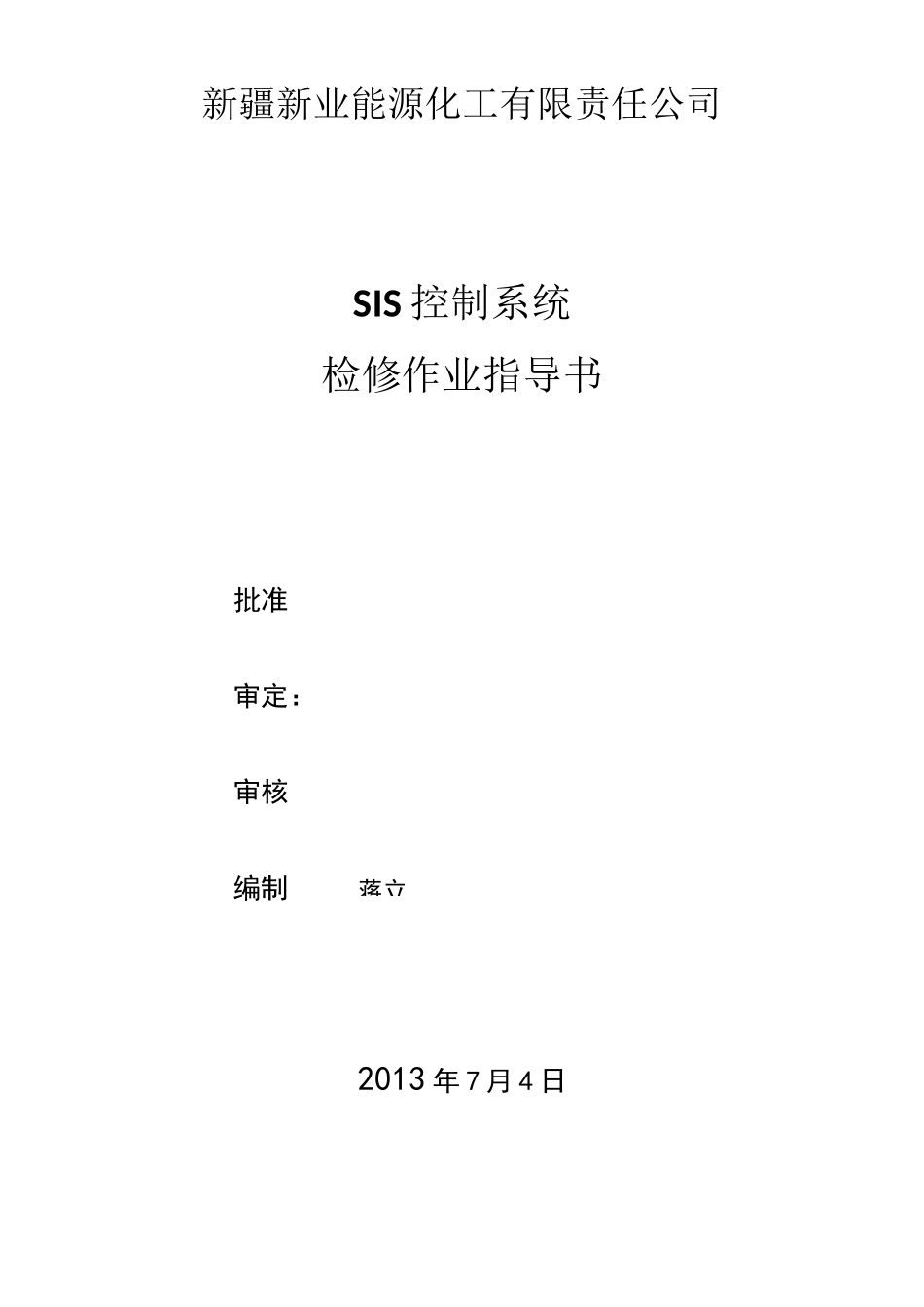

蒋立新疆新业能源化工有限责任公司SIS控制系统检修作业指导书批准审定:审核编制2013年7月4日工作目的及时、正确的输出,从而规避装置和操作人员的风险和危险,防止任何危险发生或减轻后果。二、适用范围适用于MTG装置生产过程的监测及控制。三、采用标准1IEC61508“Functionalsafetyofelectrical/electronic/programmableelectronicsafety-relatedsystems”2、IEC61511“Functionalsafety:safetyinstrumentedsystemsfortheprocessindustrysector”3、ANSI/Applicationofsafetyinstrumentedsystemfortheprocessindustries4、DINV19250Programmablesafetysystem5、IEC6111Programmablecontrollerindustrysector6、ISA用于过程操作的二进制逻辑图7、ISA-8、ANSI抗振测试指南9、SAMA过程控制仪表的电磁敏感度10、GB50058-92爆炸和火灾危险场所电力装置设计规范11、GB3836-2000(IEC-60079-1990)爆炸性气体环境用电设备本文件中所提到的缩写英文如下表所示:缩写英中文注释文DCS分散型控制系统SIS安全仪表系统(ESD系统)PLC可编程序控制系统TuV德国技术监督局SIL/AK安全度等级I/O输入/输出SOE顺序事件记录FAT工厂验收SAT现场验收MTBF平均无故障时间MTTR平均故障修复时间FRR现场机柜室CRAR中央控制室机柜室ODS操作数据管理系统四、职责与权限主控:在操作员站对生产过程进行监测,根据工艺情况做出相应的操作系统管理员:具备熟悉DCS、紧急停车控制系统的系统工程师担任。系统维护:具备DCS控制系统检修工作经验五、作业要求1、人员资质及配备系统管理员:具备熟悉DCS、紧急停车控制系统的系统工程师担任。系统维护:具备DCS控制系统检修工作经验。2、检修工具配置序号名称单位规格数量质量标准1数字万用表块FLUKE1检验合格2一字螺丝刀把3X1501检验合格3一字螺丝刀把5X2001检验合格4一字螺丝刀把6X2002检验合格5十字螺丝刀把#0X2501检验合格6十字螺丝刀把#0X751检验合格7十字螺丝刀把#0X2001检验合格8内八角套英制1检验合格9内八角套公制1检验合格16防爆电筒把1检验合格17摇表只500V1检验合格18电笔支500V1检验合格19钟表螺丝刀套KD15001检验合格20信号发生个1检验合格口口器21尖嘴钳把175(7寸)1有合格证22剥线钳只2检验合格23实验用电源把磅1检验合格24斜口钳把175(7寸)1检验合格3、安全防护设施配置1、配备4台二氧化碳灭火器(10公斤)。2、室内无电磁干扰,空气中的微尘应无传导性。微粒浓度应达到二级标准。室内的温度应保持在19-23摄氏度,温度变化率(5摄氏度/H,湿度保持在35%-50%之间)3、准备好防静电袋,防静电手环、鞋套等。六、TRICONTS3000系统构成及主要设备1、系统构成1、Tricon主系统机柜(机架)2、工程师站、SOE站3、操作站、辅助操作台4、报警器5、通讯设备2、主要设备功能及特点功能:三重冗余结构保证了设备的容错能力,并且能在元部件上出现硬件故障活着来自内部或外部来源的瞬态故障的情况下提供完好的不间断的控制。特点:1、三重冗余模件、处理器2、能耐严酷的现场工作环境3、可支持位于远离主机架12公里以内的远程I/O模件4、利用基于WINDOWSNT系统的编程软件完成控制程序的开发及调试。5、提供全面的在线诊断,并具有修理能力。6、可以在Tricon正常运行时进行常规维护而不中断控制过程。7、对I/O模件提供“热备”支持,可用在某些不能及时提供服务的关键场合。8、能支持多达118个I/O模件和选装的通讯软件。3、主要硬件1、三重化的处理器。(型号:3008)2、I/O卡件(AI型号:3721、DI:3503E、DO:3625、PI:3511)3、通讯卡件(TCM4351B)4、电源模件(8312)5、安全栅、继电器柜七、MTG装置SIS系统配置系统机柜(两面)SIS系统的硬件及附件安装在标准工业用威图机柜内,标准机柜尺寸为800mmDX800mmWX2,100mmH(含底座100mm高度),能前后开门,机柜装有风扇及空气过滤器,电缆从机柜的底部进入。处理器及插槽朝机柜的前面,机柜内的元件都有相应的电源。机柜颜色为RAL-7035。辅助机柜(四面)辅助机柜用于安装继电器,安全栅,接线端子等。机柜等级及尺寸同系统柜。机柜下部有电缆引入和固定装置,电缆标号及走向标识要明确,柜内接线应通过汇线槽布线。机柜...
