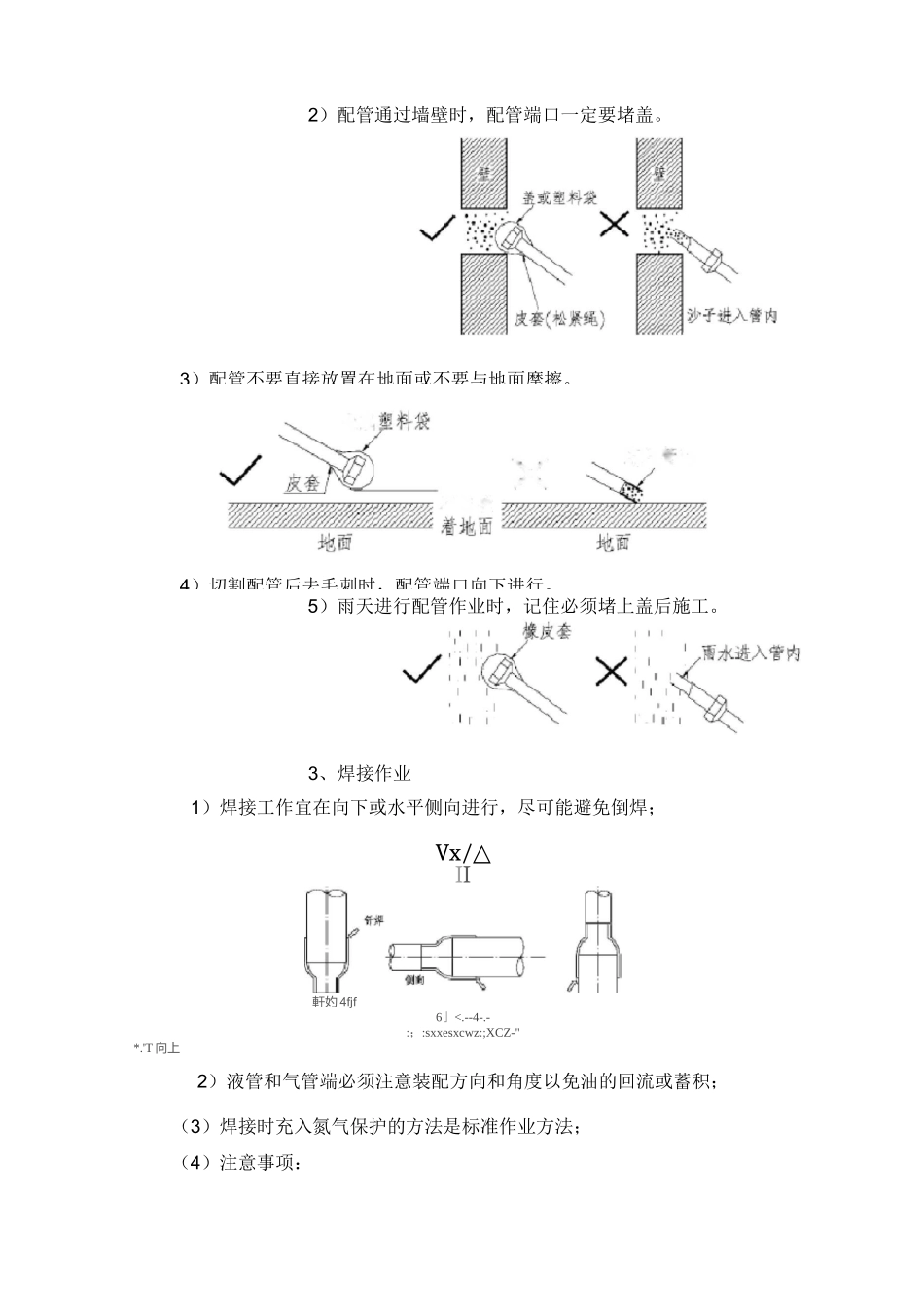

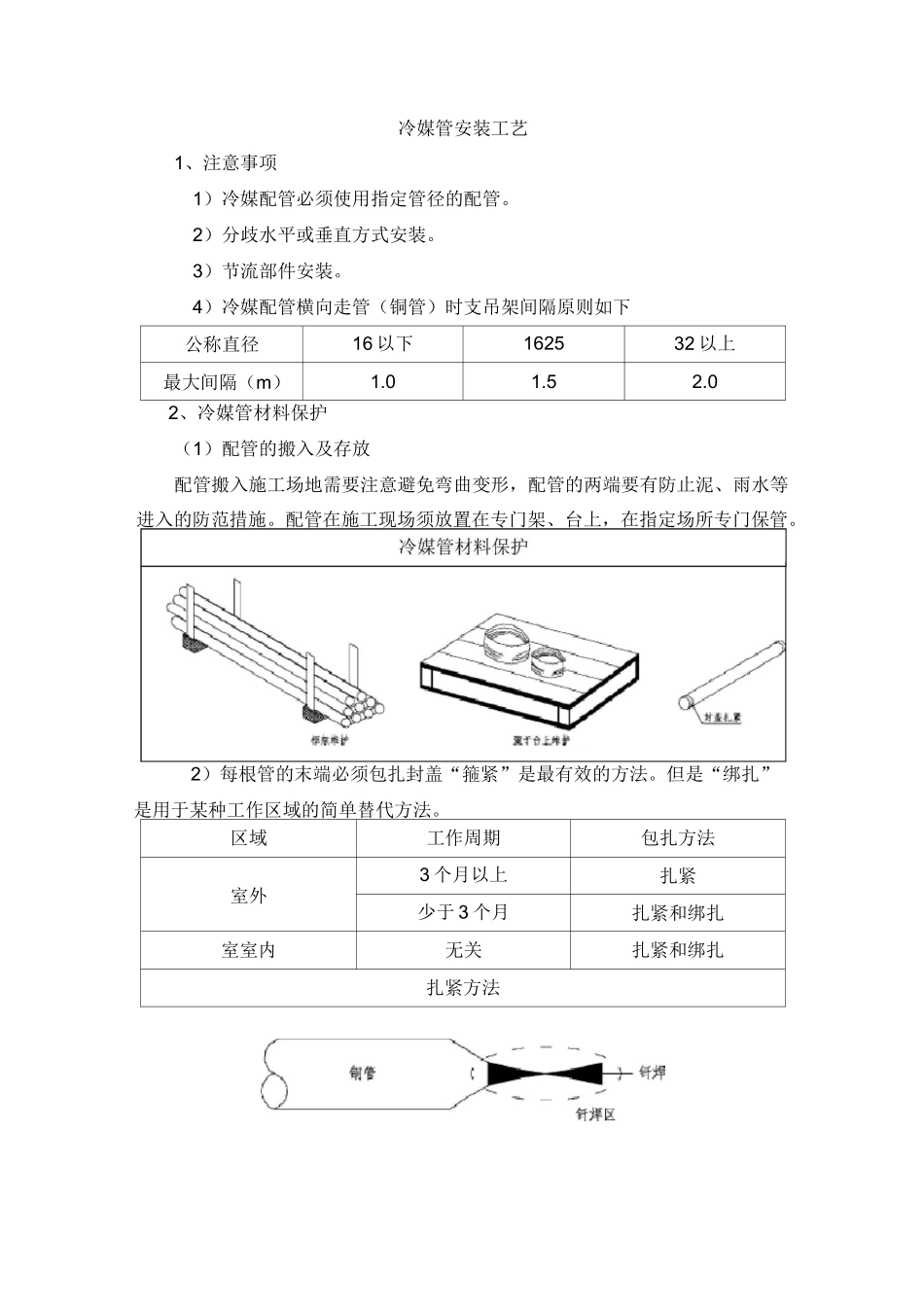

冷媒管安装工艺1、注意事项1）冷媒配管必须使用指定管径的配管。2）分歧水平或垂直方式安装。3）节流部件安装。4）冷媒配管横向走管（铜管）时支吊架间隔原则如下公称直径16以下162532以上最大间隔（m）1.01.52.02、冷媒管材料保护（1）配管的搬入及存放配管搬入施工场地需要注意避免弯曲变形，配管的两端要有防止泥、雨水等进入的防范措施。配管在施工现场须放置在专门架、台上，在指定场所专门保管。2）每根管的末端必须包扎封盖“箍紧”是最有效的方法。但是“绑扎”是用于某种工作区域的简单替代方法。区域工作周期包扎方法室外3个月以上扎紧少于3个月扎紧和绑扎室室内无关扎紧和绑扎扎紧方法配4石卫如奈塗）或水舒世入3）下述操作应特别注意：把铜管穿过孔时（污物易进入管内）。把铜管穿出户外时（雨水易进入管内，尤其是当管道呈垂直状态时需特别加以注意）。（3）冷媒管材料保护注意事项：1）注意配管中不要进入垃圾、水汽。在配管连接完毕之前，配管开口部要严格用盖盖住。配管开口部尽量横向或朝下放置。3）配管不要直接放置在地面或不要与地面摩擦。盖进人管XTH4）切割配管后去毛刺时，配管端口向下进行。2）配管通过墙壁时，配管端口一定要堵盖。5）雨天进行配管作业时，记住必须堵上盖后施工。3、焊接作业1）焊接工作宜在向下或水平侧向进行，尽可能避免倒焊；Vx/△II軒妁4fjf6」<.--4-.-:；:sxxesxcwz:;XCZ-"*.'T向上2）液管和气管端必须注意装配方向和角度以免油的回流或蓄积；（3）焊接时充入氮气保护的方法是标准作业方法；（4）注意事项：1）防止失火工作准备（避开明火，在清洁区域进行，准备消防器及水在旁边以备急用）；2）注意避免烫伤；3）注意管子和接头的间隙（避免泄露）；4）应确认配管的支撑是否足够；水平管道（铜管）支撑物间隔标准如下：管径（mm）①20以下①25-①40①50最大间距（m）1.01.52.9铜管接头的最小嵌入深度与间隙：铜管接头的最小嵌入深度与间隙单位：mm类型管外径D最小嵌入深度B间隙A-DJL15VDV860.05-0.218VDV12711VDV1680.05-0.2716VDV251025VDV35120.05-0.3735VDV45144、扩口联接（1）扩口作业前辅助接管必须退火；（2）切割管子应用管道切割机（大口径的管子应用大型切割机，当管子口径太大不能使用管子切割机时可用金属锯子，但应小心锯沫不能进入管道内）（3）使用扩口工具并使喇叭口尺寸保持如下：外型标称直径（inch）管子外径d（mm）管子扩口尺寸A（mm）3/8"9.5312.2〜12.81/2"12.715.6〜16.25/8"15.918.8〜19.4V3/4"19.023.1〜23.7（4）涂些空调机油在扩口的内外面上（以便扩口螺母光滑的通过，防止管道扭曲）1）小心去掉毛刺；2）使用两个扳手以便抓住管子；3）扩管前扩口螺母应装上管子；4）用合适的扭矩力来上紧螺母时扭矩要合适，标准扭矩±10％。5、冷媒铜管敷设（1）冷媒配管敷设1）系统分明，每隔一段距离应做一系统标记，以避免出现误连接；2）分歧管的两分歧所在平面应与水平面平行，或使分歧管的主管与水平面呈垂直状态，以免出现因气液分布不均匀而影响使用效果。（2）室外冷媒管的保护室外部分冷媒管在除做好保温层外，还要做好防意外损伤处理，室外冷媒管裸露超过一米，必须给裸露在外的冷媒管加一扣板保护。（3）冷媒管的敷设原则1）集中布置、沿墙布置、尽可能利用廊道进行布置。2）敷设完成之后，要用白色包扎带将其包扎好，包扎时在每根管路单独包扎的基础上，应尽可能按总管路粗细把所有管道包扎在一起，松紧程度以无松弛感为准。3）空调器室内外机的连接管、电线（电源线、控制线）安装时，原则上应顺墙布置、合理拐弯、横平竖直、相互平行并绑扎在一起，尽量避免横空跨越，更不能阻塞交通。4）室内外机的连接管、电线（电源线、控制线）安装时，原则上应尽量缩短管道的长度。5）包扎时应尽量把所有管道都包扎好，接头处不能裸露。（4）冷媒管敷设注意事项1）穿管：在配管上添加系统编号，以免配管接错。2）应确认配管的支撑是否足够。3）安装一拖多空调应在纵管管套内、屋顶管管套的出口处，栓上系统表示牌子，明确地标出系统的名称。因为该处冷媒配管集中在一起，这样能防止冷媒配管接错。6、冷媒配管吹...
