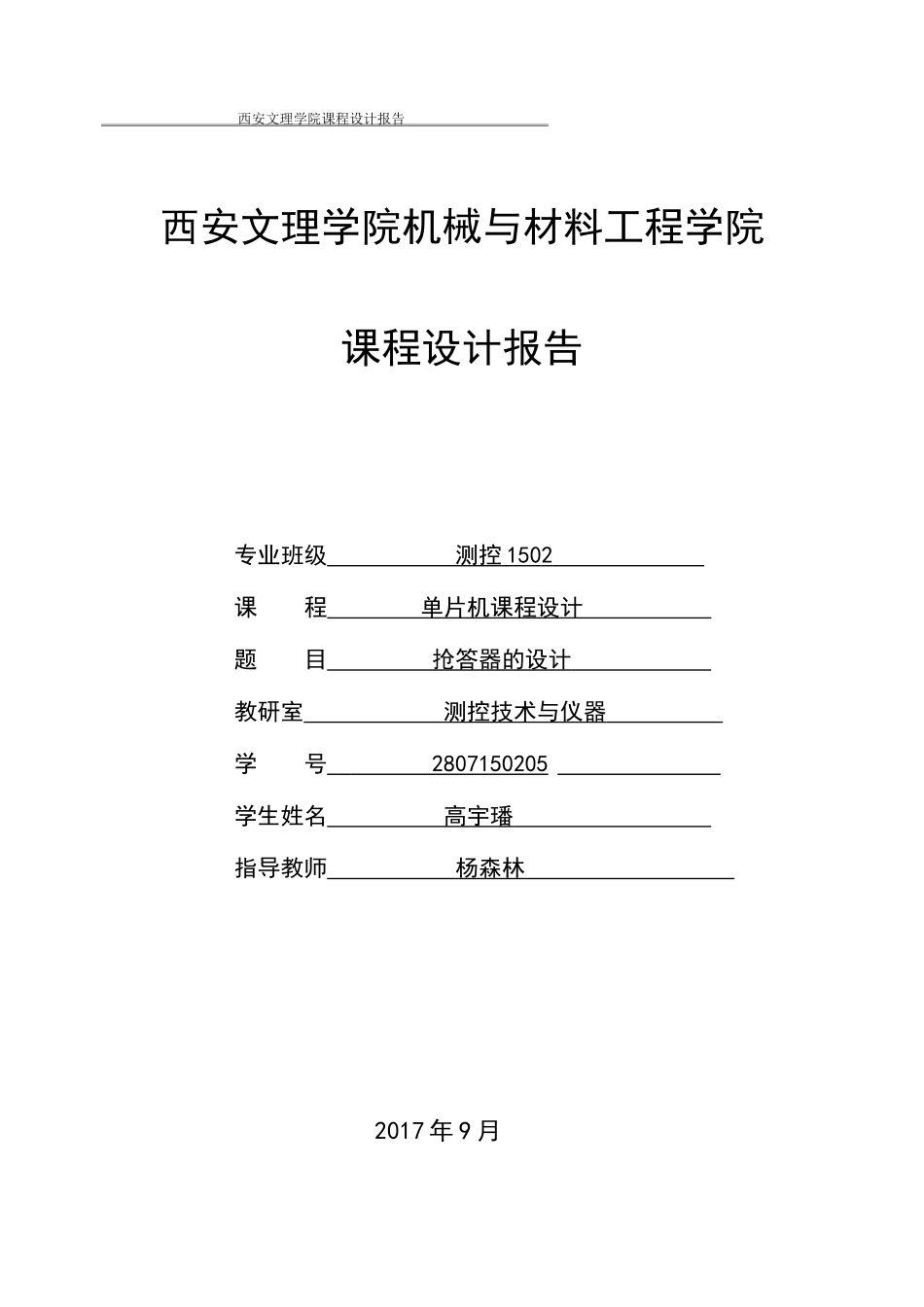

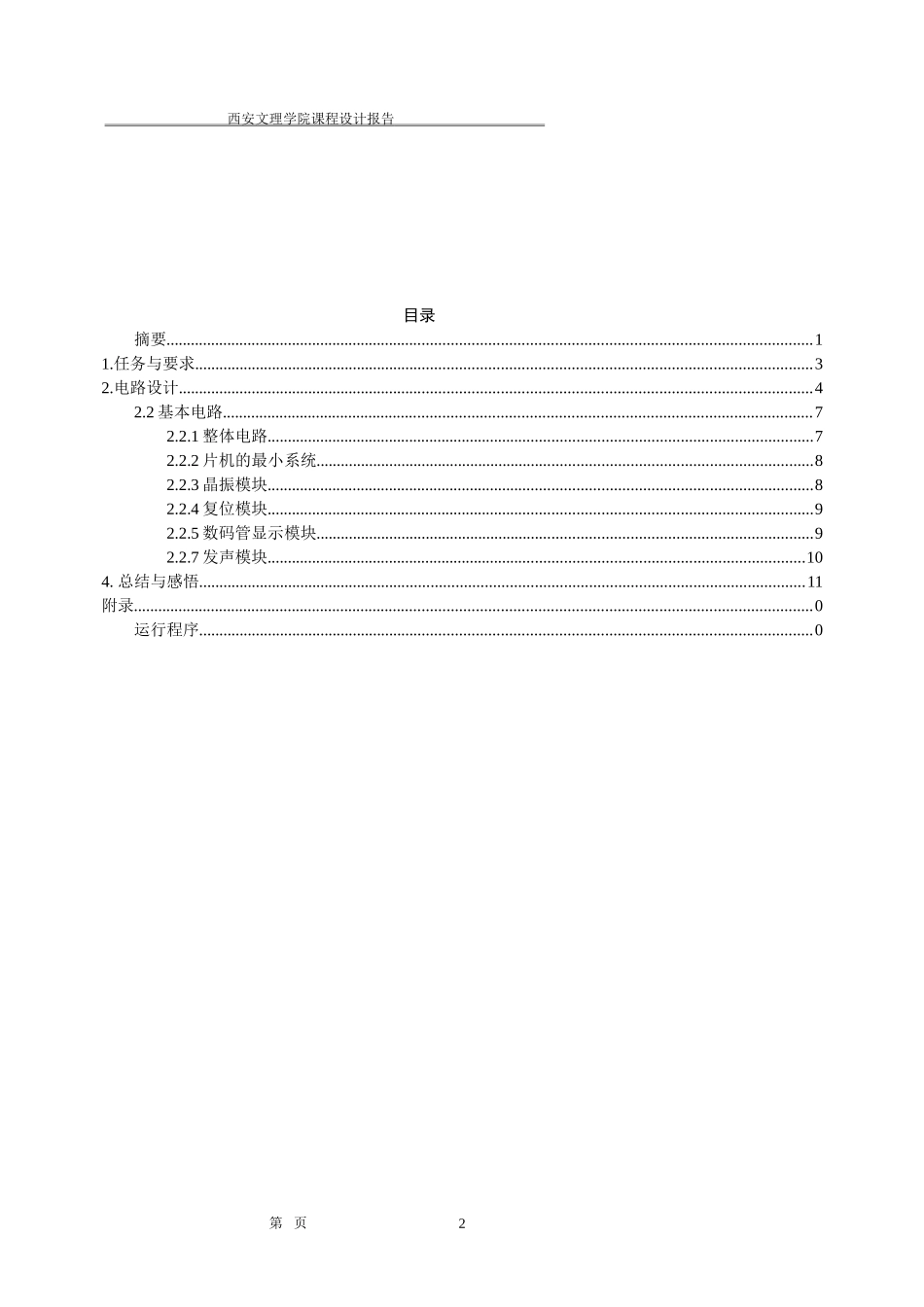

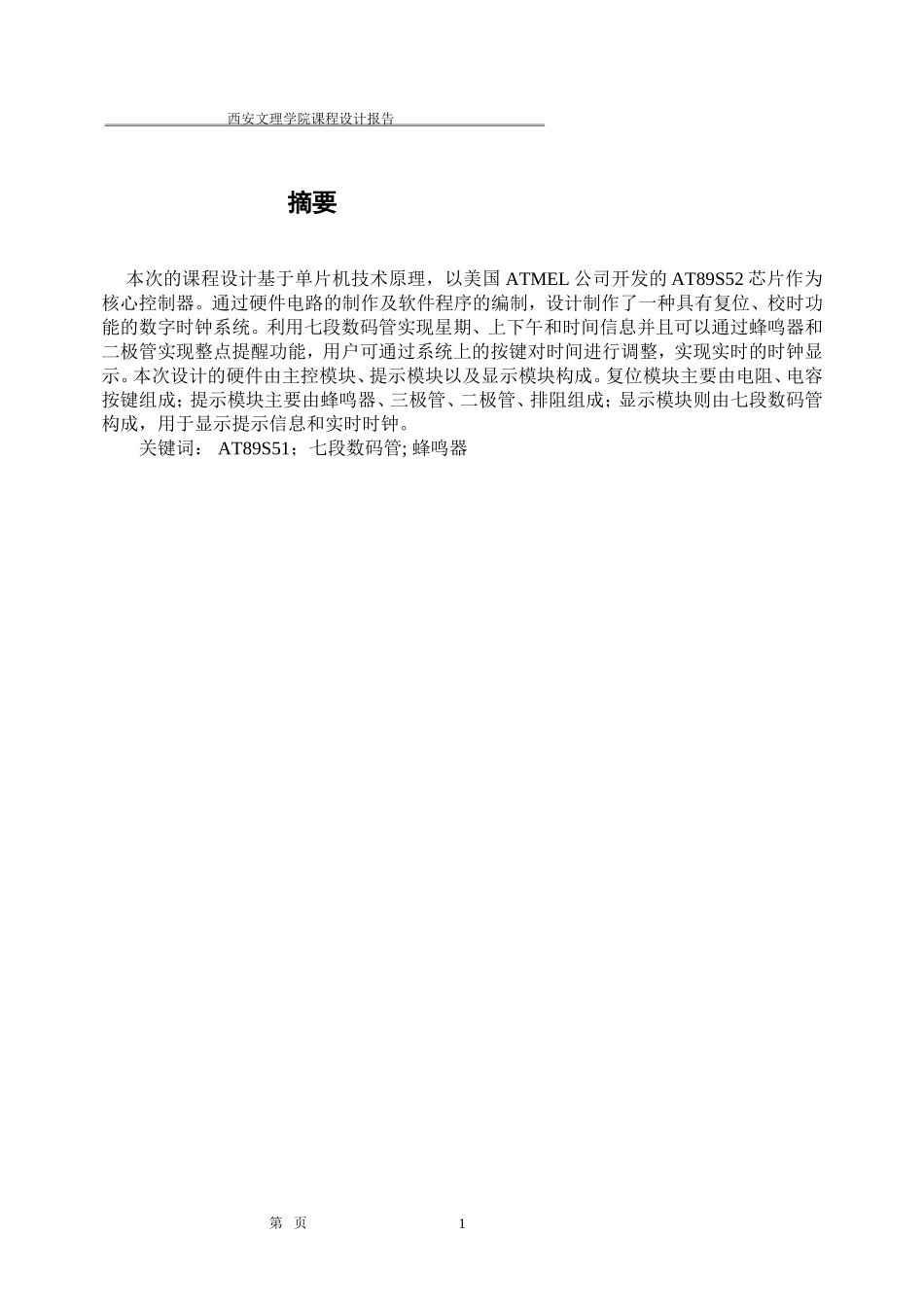

西安文理学院课程设计报告西安文理学院机械与材料工程学院课程设计报告专业班级测控1502课程单片机课程设计题目抢答器的设计教研室测控技术与仪器学号2807150205学生姓名高宇璠指导教师杨森林2017年9月西安文理学院课程设计报告摘要本次的课程设计基于单片机技术原理，以美国ATMEL公司开发的AT89S52芯片作为核心控制器。通过硬件电路的制作及软件程序的编制，设计制作了一种具有复位、校时功能的数字时钟系统。利用七段数码管实现星期、上下午和时间信息并且可以通过蜂鸣器和二极管实现整点提醒功能，用户可通过系统上的按键对时间进行调整，实现实时的时钟显示。本次设计的硬件由主控模块、提示模块以及显示模块构成。复位模块主要由电阻、电容按键组成；提示模块主要由蜂鸣器、三极管、二极管、排阻组成；显示模块则由七段数码管构成，用于显示提示信息和实时时钟。关键词：AT89S51；七段数码管;蜂鸣器第页1西安文理学院课程设计报告目录摘要.............................................................................................................................................................11.任务与要求......................................................................................................................................................32.电路设计..........................................................................................................................................................42.2基本电路...............................................................................................................................................72.2.1整体电路.....................................................................................................................................72.2.2片机的最小系统.........................................................................................................................82.2.3晶振模块.....................................................................................................................................82.2.4复位模块.....................................................................................................................................92.2.5数码管显示模块.........................................................................................................................92.2.7发声模块...................................................................................................................................104.总结与感悟...................................................................................................................................................11附录.....................................................................................................................................................................0运行程序.....................................................................................................................................................0第页2西安文理学院课程设计报告1.任务与要求设计任务：以51单片机为核心，设计一个供4组选手比赛的抢答器。每组设置一个抢答按钮，按钮的编号与选手的编号对应。主持人控制开始、复位和分数按键。初始状态，每组成绩均为0分倒计时和组号显示全零。抢答开始，主持人按下开始键，系统显示15秒倒计时，绿灯亮。如果15秒内有选手抢答，则所有抢答开关被锁定，系统显示相应的组号，蜂鸣器响1声。此时，主持人按下答题键，选手开始答题，系统开始30秒倒计时显示。时间到，红灯亮1秒，蜂鸣器响1秒。答题结束，主持人将选手回答情况进行加分或减分，每按一次“+”或“—”对应1分；每题分值改变范...
